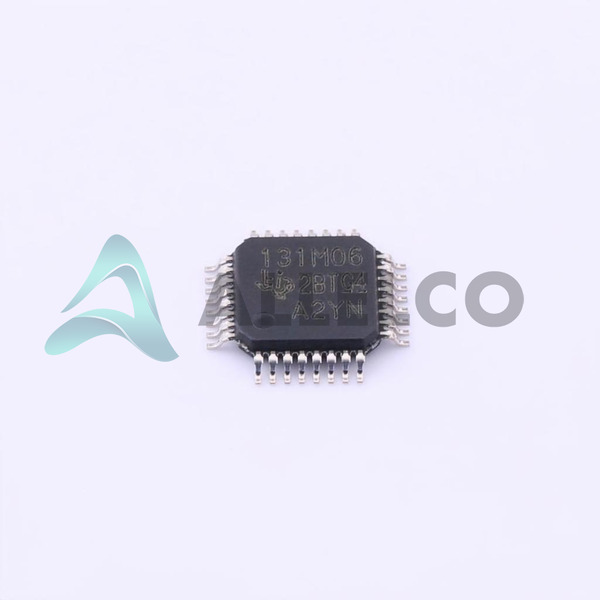

Número de pieza del fabricante
ADS131M06IPBS
Fabricante
Instrumentos de Texas
Introducción
El ADS131M06IPBS es un convertidor analógico multicanal de alto rendimiento (ADC) con un amplificador de ganancia programable incorporado (PGA) diseñado para sistemas de adquisición de datos.
Características del producto y rendimiento
Resolución de 24 bits para conversión de datos de alta precisión
6 Las entradas de muestreo simultáneamente permiten la adquisición de señalización múltiple
El tipo de entrada diferencial mejora la inmunidad de ruido
Interfaz SPI integrada para una fácil conectividad digital
Configurado como un PGA-ADC para la configuración de ganancia ajustable
La arquitectura Sigma-Delta proporciona un excelente filtrado de ruido
El voltaje de referencia interno estabiliza el proceso de conversión
El voltaje de suministro analógico amplio varía de 2.7V a 3.6V
Voltaje de suministro digital también entre 2.7V y 3.6V
Las características incluyen PGA y capacidades de muestreo simultáneo
Funciona en un rango de temperatura amplio (-40 ° C a 125 ° C)
Paquete 32-TQFP para soluciones de diseño compactas
Tecnología de montaje en superficie para diseños modernos de PCB
Ventajas de productos
El recuento de bits altos maximiza la precisión en la conversión
El muestreo simultáneo es ideal para sistemas en tiempo real
La comunicación SPI versátil se adapta a varios microcontroladores
PGA permite varias amplitudes de señal de entrada
Los ADC de Sigma-Delta reducen los errores de cuantización y el ruido
Parámetros técnicos clave
Número de bits: 24
Número de entradas: 6
Tipo de entrada: diferencial
Interfaz de datos: SPI
Arquitectura: Sigma-Delta
Rango de suministro de voltaje (analógico/digital): 2.7V ~ 3.6V
Temperatura de funcionamiento: -40 ° C ~ 125 ° C
Características de calidad y seguridad
El rango de temperatura robusto garantiza la confiabilidad en los entornos
La referencia de voltaje interno garantiza la estabilidad y la precisión
La arquitectura Sigma-Delta reduce el error y mejora el rendimiento
Compatibilidad
Compatible con varios microcontroladores a través de SPI
Montaje de superficie compatible con estándares modernos de producción de PCB
Áreas de aplicación
Sistemas de control industrial
Equipo de prueba y medición
Dispositivos médicos
Sistemas de adquisición de datos multicanal
Ciclo de vida del producto
Estado: Activo
No hay información sobre interrupción o disponibilidad de reemplazo implícita
Razones para elegir este producto
ADC de alta resolución ideal para sistemas de datos de precisión
Muestreo simultáneo para la adquisición multicanal sincronizada
Arquitectura de Sigma-Delta para reducir el ruido y error de los datos
Configuraciones de PGA flexibles acomodan diversas señales de entrada
La temperatura de funcionamiento robusta admite el uso en condiciones duras
La interfaz SPI estándar garantiza una fácil integración con una multitud de sistemas
El voltaje de referencia interno niega la necesidad de componentes externos
Fabricante líder de la industria Texas Instruments conocidos por su calidad y confiabilidad
