CasaProductosProtección del circuitoTVs-diodosSMCJ16AQ-13-F

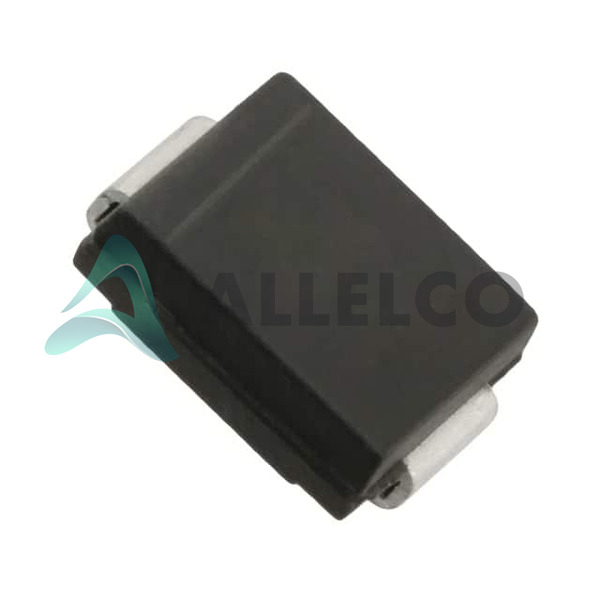

SMCJ16AQ-13-F Image
SMCJ16AQ-13-F Image - 1
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

SMCJ16AQ-13-F - Diodes Incorporated

Fabricante Número de pieza
SMCJ16AQ-13-F
Fabricante
Diodes Incorporated
Allelco Número de pieza
32D-SMCJ16AQ-13-F
Garantía
1 año de garantía Allelco - Descubre más
Estado del stock:
116,210 unidades disponibles, nuevas y originales
Descripción de piezas
TVS DIODE 16VWM 26VC SMC
Embalaje
SMC
Ficha de datos
SMCJ16AQ-13-F.pdf

Diseño/especificación de PCN

Multiple Parts 01/Jun/2022.pdf

Ensamblaje de PCN/origen

Wafer Fab Material 04/Oct/2021.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 116210
  • Precio unitario: $0.449
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.449 $0.45
10+ $0.44 $4.40
30+ $0.432 $12.96
100+ $0.426 $42.60
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.

Especificaciones

Especificaciones tecnológicas SMCJ16AQ-13-F
Especificaciones técnicas, atributos, parámetros y partes de Diodes Incorporated - SMCJ16AQ-13-F con especificaciones similares a Diodes Incorporated - SMCJ16AQ-13-F

Atributo del producto Valor del atributo
Fabricante Diodes Incorporated
Tensión - separación inverso (típico) 16V
Tensión - Apriete (Máx.) @ Ipp 26V
Voltaje - Desglose (Min) 17.8V
Canales unidireccionales 1
Tipo Zener
Paquete del dispositivo SMC
Serie Automotive, AEC-Q101
Protección de la línea eléctrica No
Atributo del producto Valor del atributo
Potencia - Pico de pulso 1500W (1.5kW)
Paquete / Cubierta DO-214AB, SMC
Paquete Tape & Reel (TR)
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Surface Mount
Corriente - Pico de pulso (10 / 1000μs) 57.7A
Capacitancia Frecuencia -
Número de producto base SMCJ16
aplicaciones Automotive

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Affected
ECCN EAR99
HTSUS 8541.10.0080

Introducción de piezas

SMCJ16AQ-13-F Image
SMCJ16AQ-13-F (1)

Número de pieza del fabricante

SMCJ16AQ-13-F

Fabricante

diodos

Introducción

El SMCJ16AQ-13-F es un diodo de voltaje transitorio de alto rendimiento (TVS) diseñado para proteger a los componentes electrónicos sensibles de la descarga electrostática (ESD), la sobreastratación eléctrica (EOS) y otros transitorios de voltaje.Ofrece protección robusta, tiempo de respuesta rápido y rendimiento confiable.

Características del producto y rendimiento

Diodo de TVS de un solo canal unidireccional

Voltaje de separación inversa (típ.): 16V

Voltaje de descomposición (min.): 17.8V

Voltaje de sujeción (max. @ Ipp): 26v

Corriente de pulso máximo (10/1000 μs): 57.7a

Potencia de pulso máximo: 1500W (1.5kW)

Rango de temperatura de funcionamiento: -55 ° C a 150 ° C

Ventajas de productos

Protección efectiva contra transitorios de voltaje

Paquete compacto de montaje en superficie (DO-214AB, SMC)

Calidad y confiabilidad de grado automotriz

AEC-Q101 calificado

Razones clave para elegir este producto

Protección robusta para la electrónica sensible

Tiempo de respuesta rápido para suprimir los picos de voltaje

Rendimiento confiable y duradero

Calidad de grado automotriz para aplicaciones exigentes

Características de calidad y seguridad

Calificación de grado automotriz (AEC-Q101)

Paquete de montaje en superficie para montaje seguro

Cumple con los estándares regulatorios y de seguridad relevantes

Compatibilidad

Este diodo de TVS es adecuado para una amplia gama de aplicaciones que requieren protección contra transitorios de voltaje, que incluyen:

Electrónica automotriz

Sistemas de control industrial

Fuente de alimentación

Equipo de telecomunicaciones

Electrónica de consumo

Áreas de aplicación

Protección de voltaje transitorio

Protección de descarga electrostática (ESD)

Protección contra la sobrecarga eléctrica (EOS)

Protección de la línea eléctrica

Ciclo de vida del producto

El SMCJ16AQ-13-F es un producto activo, y no hay planes inmediatos para la interrupción.Los modelos equivalentes o alternativos pueden estar disponibles en el fabricante u otros proveedores.Para obtener la información y disponibilidad de productos más recientes, comuníquese con el equipo de ventas de nuestro sitio web.

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Diodes Incorporated SMCJ16AQ-13-F

Atributo del producto SMCJ16AHM3/H SMCJ16AQ SMCJ16AHE3_A/I SMCJ16AHM3/I
Número de pieza SMCJ16AHM3/H SMCJ16AQ SMCJ16AHE3_A/I SMCJ16AHM3/I
Fabricante Vishay General Semiconductor - Diodes Division Yangjie Technology Vishay General Semiconductor - Diodes Division Vishay General Semiconductor - Diodes Division
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Capacitancia Frecuencia - - - -
Tensión - Apriete (Máx.) @ Ipp - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
aplicaciones - - - -
Tensión - separación inverso (típico) - - - -
Potencia - Pico de pulso - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Tipo de montaje - Surface Mount Through Hole Surface Mount
Canales unidireccionales - - - -
Protección de la línea eléctrica - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Voltaje - Desglose (Min) - - - -
Serie - - - -
Corriente - Pico de pulso (10 / 1000μs) - - - -
Tipo - - - -

SMCJ16AQ-13-F Hoja de datos PDF

Descargue las hojas de datos PDF SMCJ16AQ-13-F y la documentación Diodes Incorporated para SMCJ16AQ-13-F - Diodes Incorporated.

Información ambiental
Diodes Environmental Compliance Cert.pdf
Diseño/especificación de PCN
Multiple Parts 01/Jun/2022.pdf
Hojas de datos
SMCJ5.0 - 110(C)AQ.pdf SMxJ, 3.0SMCJ Auto Grade Prod. Announcement.pdf
Ensamblaje de PCN/origen
Wafer Fab Material 04/Oct/2021.pdf
