Número de pieza del fabricante

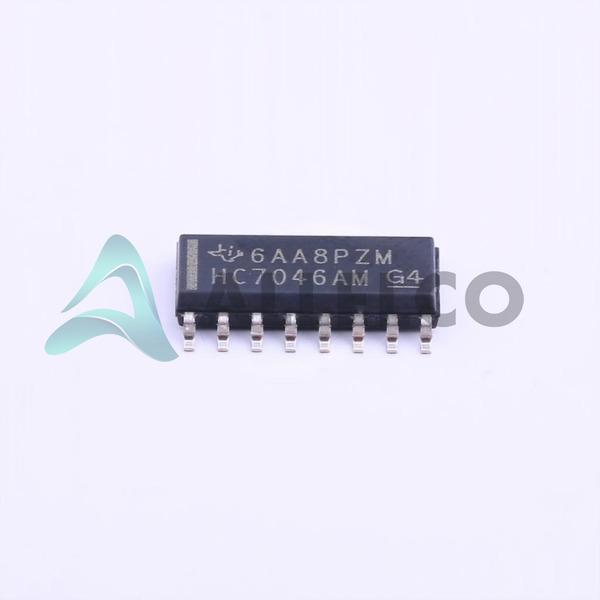

CD74HC7046am
Fabricante
Instrumentos de Texas
Introducción
El CD74HC7046AM es un circuito integrado de bucle de bloqueo de fase de alto rendimiento (PLL) diseñado para aplicaciones de reloj y sincronización, de Texas Instruments.
Características del producto y rendimiento
Funcionalidad PLL (bucle de bloqueo de fase)
Entrada y salida de CMOS para compatibilidad con una amplia gama de dispositivos
Capaz de lograr una frecuencia máxima de 38MHz
Funciona con un voltaje de suministro que varía de 2 V a 6V
Diseñado para operar dentro de un amplio rango de temperatura: -55 ° C a 125 ° C
Montaje de superficie 16-SOIC para integración compacta
Ventajas de productos
Alta precisión para aplicaciones de tiempo
Admite una amplia gama de temperaturas de funcionamiento para entornos variados
Compatibilidad de la fuente de alimentación versátil
Circuito simplificado con funcionalidad de un solo circuito
Diseño robusto adecuado para aplicaciones exigentes
Parámetros técnicos clave
Tipo: PLL
Tipo de entrada/salida: CMOS
Frecuencia máxima: 38MHz
Suministro de voltaje: 2V ~ 6V
Temperatura de funcionamiento: -55 ° C ~ 125 ° C
Entrada de relación: Salida: 1: 2
Paquete: 16-SOIC
Características de calidad y seguridad
Construido para cumplir con los estrictos estándares de calidad de Texas Instruments
Opera de manera confiable en su rango de temperatura especificado
Compatibilidad
Compatible con dispositivos de tecnología CMOS
El diseño de montaje en superficie se adapta a una gama de diseños de PCB
Áreas de aplicación
Generación de reloj para microprocesadores
Sincronización y acondicionamiento de la señal
Síntesis de frecuencia para sistemas de comunicación
Funciones de tiempo en sistemas digitales
Ciclo de vida del producto
Actualmente activo con soporte en curso del fabricante
No se acerca a la interrupción, asegurando la disponibilidad a largo plazo
Varias razones clave para elegir este producto
Alta precisión y confiabilidad de los instrumentos de Texas
Amplio rango de temperatura de funcionamiento adecuado para diferentes condiciones
La flexibilidad en el voltaje de suministro permite su uso en varias aplicaciones
El paquete de montaje de superficie compacto permite la integración en espacios limitados
Versátil para una variedad de aplicaciones de reloj y sincronización
