Número de pieza del fabricante

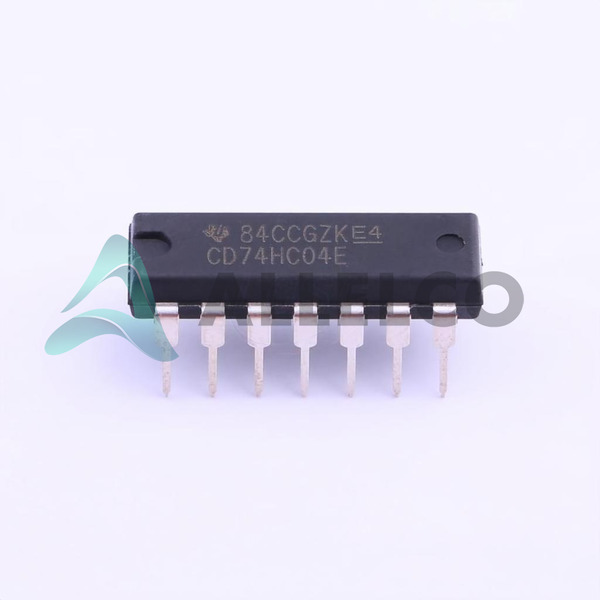

CD74HC04E
Fabricante
Instrumentos de Texas
Introducción
El CD74HC04E es un inversor hexadecimal CMOS de alta velocidad CMOS que pertenece a la serie 74HC, utilizada principalmente en aplicaciones de inversión lógica.
Características del producto y rendimiento
Contiene seis inversores independientes
Alta inmunidad de ruido características de los dispositivos CMOS
Rango de voltaje amplio (2V a 6V)
Corriente inactiva baja de 2 µA, maximizando la duración de la batería en aplicaciones portátiles
Capaz de conducir cargas de 5.2 mA
Retraso de propagación rápida de 14ns a 6V y 50pf de carga, facilitando los tiempos de respuesta rápidos
El nivel de lógica de entrada permite una interfaz flexible con otros niveles lógicos
Compatible con los niveles de TTL (Transistor-Transistor Logic)
Operativo en un amplio rango de temperatura (-55 ° C a 125 ° C)
Ventajas de productos
Altamente confiable con un rendimiento mejorado debido a la tecnología CMOS
Adecuado para la integración de alta densidad
Eficiente energéticamente, lo que lo hace ideal para dispositivos con batería
Diseño robusto capaz de operar en entornos de temperatura extrema
Fácil de integrar con una amplia gama de componentes electrónicos
Parámetros técnicos clave
Tipo lógico: inversor
Número de circuitos: 6
Suministro de voltaje: 2V ~ 6V
Inquilino de corriente (máximo): 2 µA
Salida de corriente alta, baja: 5.2MA
Nivel lógico de entrada Bajo: 0.5V ~ 1.8V
Nivel lógico de entrada alto: 1.5V ~ 4.2V
Retraso de propagación máxima @ V, Max CL: 14ns
Temperatura de funcionamiento: -55 ° C ~ 125 ° C
Tipo de montaje: a través del agujero
Características de calidad y seguridad
Fabricado por Texas Instruments, asegurando una alta fiabilidad y rendimiento
Construido para operar de manera confiable en condiciones duras
Compatibilidad
El montaje de los agujeros de paso admite una amplia gama de diseños de PCB
Interfaz compatible con TTL y otros niveles de lógica de CMOS
Áreas de aplicación
Circuitos lógicos
Inversión de señal
Punta de pulso
Osciladores
Sistemas lógicos de computadora
Ciclo de vida del producto
El estado del producto está activo, lo que indica una fabricación y disponibilidad continuas
No se acerca a la interrupción, con soporte y reemplazos disponibles
Varias razones clave para elegir este producto
Alta confiabilidad y rendimiento robusto de un fabricante de buena reputación
Diseño de eficiencia energética adecuado para aplicaciones portátiles
Los amplios rangos de voltaje y temperatura de operación mejoran la versatilidad en varias aplicaciones
Retraso de propagación rápida para garantizar el procesamiento de señales oportunas
Facilidad de integración con los sistemas existentes debido a la compatibilidad y el diseño de montaje a través de los agujeros
