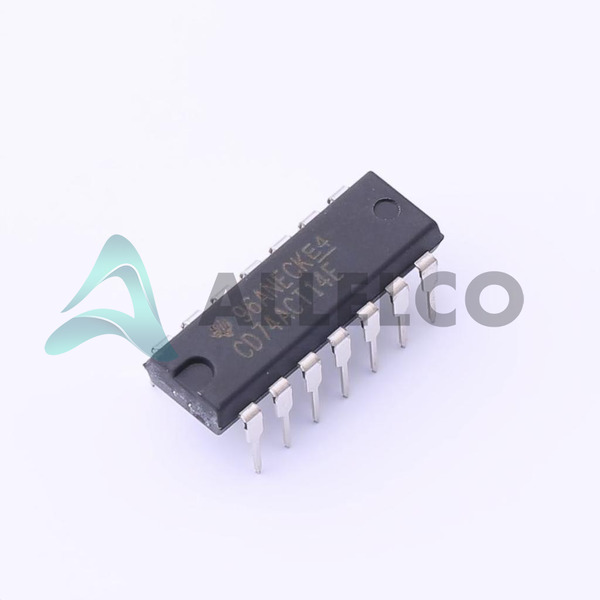

Número de pieza del fabricante
CD74ACT14E
Fabricante
Instrumentos de Texas
Introducción
El CD74ACT14E es un inversor hexagonal de alta velocidad Hex Schmitt diseñado para sistemas digitales de alto rendimiento.
Características del producto y rendimiento
Consiste en seis circuitos de inversor con acción de activación de Schmitt en cada uno.
Funciona de un solo suministro de 4.5V a 5.5V.
Corriente inactiva muy baja de 4 µA Max, lo que lo hace eficiente en energía.
Capacidad de salida de 24 mA para niveles altos y bajos, lo que permite la conducción directa de las cargas.
Cuenta con retrasos de propagación rápidas de 14.5ns máximo a 5V y 50pf, lo que mejora la velocidad del sistema.
Las entradas aceptan voltajes de 0.8V (bajo nivel) a 2V (alto nivel), lo que proporciona una interfaz flexible.
Ventajas de productos
Schmitt-Trigger Action proporciona inmunidad de ruido y se transforma lentamente que cambian las señales de entrada en señales de salida sin fluctuación de fluctuación.
El amplio rango de temperatura de funcionamiento del chip de -55 ° C a 125 ° C garantiza la confiabilidad en condiciones extremas.
El paquete de agujeros de paso permite una fácil prototipos y soldar en PCB.
Parámetros técnicos clave
Tipo lógico: inversor
Número de circuitos: 6
Suministro de voltaje: 4.5V ~ 5.5V
Corriente inactivo (máx): 4 µA
Salida de corriente alta, baja: 24 mA, 24 mA
Retraso de propagación máxima @ V, Max CL: 14.5ns @ 5V, 50pf
Temperatura de funcionamiento: -55 ° C ~ 125 ° C
Características de calidad y seguridad
Se adhiere a los rigurosos estándares de calidad y seguridad esperados de los productos de Texas Instruments, asegurando la confiabilidad y la integridad del rendimiento.
Compatibilidad
El montaje de hoyos diseñados y el empaque estándar de 14 dipas aseguran la compatibilidad con la mayoría de las tablas de pan y tableros de desarrollo.
Áreas de aplicación
Ideal para la formación de olas, el acondicionamiento de la señal, las alimentaciones de conmutación y el procesamiento de señales digitales, entre otras aplicaciones de alta velocidad y sensibles al ruido.
Ciclo de vida del producto
Estado: Activo
Este producto actualmente está activo y no está cerca de la interrupción, con los instrumentos de Texas que ofrecen soporte y posibles actualizaciones.
Varias razones clave para elegir este producto
Inmunidad de alto ruido debido a la acción de Schmitt Trigger.
El bajo consumo de energía lo hace adecuado para aplicaciones que funcionan con baterías.
La capacidad de procesamiento de señal rápida mejora la velocidad general del sistema.
El amplio rango de temperatura de funcionamiento asegura el rendimiento en entornos duros.
La reputación de la calidad y la confiabilidad de Texas Instruments.
Aplicaciones versátiles desde circuitos lógicos digitales hasta procesamiento de señal de alta frecuencia.
