Número de pieza del fabricante

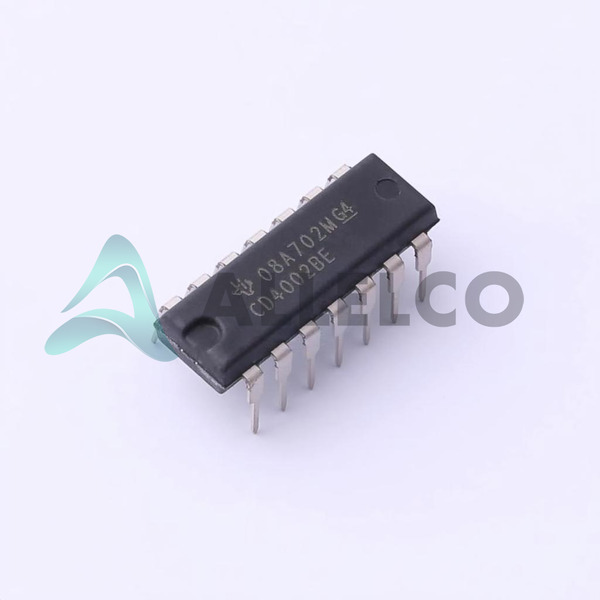

CD4002BE
Fabricante
Instrumentos de Texas
Introducción
El CD4002BE es una puerta CMOS dual de 4 entradas ni de la serie 4000B de Texas Instruments.
Características del producto y rendimiento
CMOS dual de 4 entradas ni puerta
Opera de 3V a 18 V de voltaje de suministro
Corriente inactiva baja de 1 µA Max
Impedancia de salida simétrica
Tiempos de retraso de propagación equilibrada
Ventajas de productos
Amplio rango de voltaje de funcionamiento adecuado para dispositivos operados por batería
Bajo consumo de energía ideal para aplicaciones sensibles a la energía
Inmunidad de alto ruido
Capaz de conducir altas cargas de corriente (3.4 mA)
Parámetros técnicos clave
Tipo lógico: ni puerta
Número de circuitos: 2
Número de entradas: 4
Suministro de voltaje: 3V a 18V
Inquilino de corriente (máx): 1 µA
Salida de corriente alta, baja: 3.4mA, 3.4MA
Nivel lógico de entrada Bajo: 1.5V a 4V
Nivel lógico de entrada alto: 3.5V a 11V
Retraso de propagación máxima @ V, Max CL: 90ns @ 15V, 50pf
Características de calidad y seguridad
Protección de sobretensión y cortocircuito
Temperatura de funcionamiento: -55 ° C a 125 ° C
Protección de descarga electrostática (ESD)
Compatibilidad
Compatible con los niveles lógicos TTL
Tipo de montaje: a través del agujero
Embalaje estándar de 14 PDIP de la industria
Áreas de aplicación
Circuitos lógicos
Generadores de funciones
Electrónica industrial
Electrónica automotriz
Dispositivos de procesamiento de datos
Ciclo de vida del producto
Estado del producto: activo
No se informa como una interrupción cercana
Disponibilidad de reemplazos o actualizaciones que se verificarán con los instrumentos de Texas
Varias razones clave para elegir este producto
Fabricante de confianza con soporte técnico robusto
Rango de voltaje operativo flexible para diversas aplicaciones
Adecuado para entornos de alta temperatura debido al amplio rango de temperatura de funcionamiento
Energía eficiente con corriente inactiva baja, extendiendo la duración de la batería en dispositivos portátiles
Alta confiabilidad con características de protección integradas
Versatilidad en aplicaciones debido a la compatibilidad con otras familias lógicas y una fácil integración
Ciclo de vida de producto largo con estado activo, minimizando la necesidad de rediseños a corto plazo
