¿Qué es GND en el circuito?

Al explorar los circuitos electrónicos, comprenda el concepto de GND (tierra) y sus múltiples roles en el diseño del circuito.GND, como elemento básico en los circuitos electrónicos, no solo proporciona el punto de referencia del Circuito, sino que también juega un papel importante en el rendimiento, la estabilidad y la seguridad del circuito.Desde la protección básica de seguridad de los electrodomésticos hasta aplicaciones avanzadas en equipos electrónicos complejos, el papel y la implementación de GND se presentan en muchos aspectos y su complejidad.Este artículo tiene como objetivo proporcionar una discusión en profundidad de los diferentes tipos de GND, cómo funcionan y su importancia en el diseño del circuito para proporcionar una perspectiva integral sobre la comprensión de este componente de circuito crítico.

¿Qué es GND (tierra)?

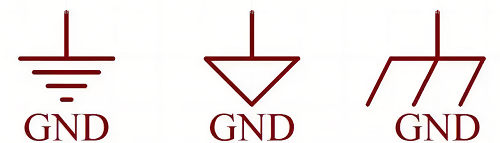

GND es la abreviatura de tierra.GND significa tierra o alambre 0.

El terreno también puede referirse a la Tierra, que no es un terreno verdadero, sino un terreno asumido para fines de aplicación.Conecta equipos eléctricos al suelo para evitar que el usuario esté expuesto a altos voltajes.

Varios 'fundamentos' en el circuito

La conexión a tierra es una característica de seguridad central de los sistemas eléctricos.Su objetivo principal es garantizar el funcionamiento seguro de los equipos eléctricos, especialmente aquellos con cuerpos metálicos, como refrigeradores domésticos, lavadoras o hornos.Por diseño, el cuerpo de estos dispositivos no debe estar en vivo.Sin embargo, en uso real, el fuselaje puede cargarse accidentalmente debido a fallas internas, como el envejecimiento o el daño a los materiales de aislamiento.Si el equipo no está conectado a tierra, el cuerpo vivo causará directamente el riesgo de descarga eléctrica al tocar el equipo.Para evitar esto, conectar el cuerpo del equipo al suelo a través de un conductor de tierra dedicado asegura que cualquier corriente mal dirigida se dirige de manera segura al suelo en lugar de a través del cuerpo humano que toca el equipo.La composición de la conexión a tierra del equipo eléctrico se muestra en la figura a continuación.

La composición de la conexión a tierra del equipo eléctrico

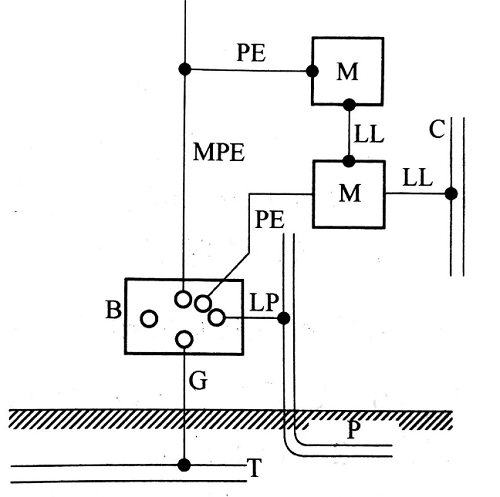

En un nivel técnico, la conexión a tierra generalmente se basa en una conexión física a un cable de tierra o una varilla de tierra.Un extremo de estos cables de tierra está conectado a una parte metálica del equipo, y el otro extremo está conectado al sistema de conexión a tierra del edificio o está enterrado directamente bajo tierra.Este método de conexión crea efectivamente una ruta segura para que en el caso de una falla interna, cualquier corriente filtrada se dirige de manera efectiva al suelo, evitando así el riesgo de descarga eléctrica.

En algunos entornos de alto riesgo, además de su papel de seguridad básico, también se puede utilizar con otros dispositivos de seguridad, como dispositivos de corriente de fuga (RCD).La función de estos dispositivos es monitorear si la corriente que fluye dentro y fuera del dispositivo está equilibrada.Si se detecta un desequilibrio (que indica que la corriente puede fluir a través de otros caminos anormales, como el cuerpo humano), el dispositivo cortará inmediatamente la energía para evitar la descarga eléctrica.

En equipos eléctricos especiales, la conexión a tierra juega un papel más variado, como en equipos médicos o equipos de laboratorio de alta precisión, donde se utiliza no solo para la protección del personal sino también para garantizar el funcionamiento preciso del equipo y para evitar la interferencia electromagnética.En tales casos, el diseño e implementación de la tierra debe ser más preciso y complejo para cumplir con los requisitos funcionales y de seguridad específicos.

GND juega un papel muy importante en el diseño de circuitos electrónico.Su papel se puede analizar en profundidad a partir de las siguientes dimensiones técnicas:

Una es proporcionar un potencial de referencia.GND generalmente proporciona el punto de potencial de referencia común en un circuito.Todos los voltajes en un circuito se miden en relación con GND, lo que significa que el punto GND se define como el punto de voltaje cero.Un punto de potencial de referencia común garantiza los niveles de voltaje correctos entre los componentes del circuito y la transmisión precisa de la señal.

El segundo es la formación de rutas de bucle actuales.En cualquier circuito, la corriente debe tener una ruta de bucle completa para lograr un funcionamiento adecuado.GND proporciona la ruta para que la corriente fluya de la fuente de alimentación a la porción de carga del circuito (por ejemplo, transistor, resistencia, etc.) y luego regrese a la fuente de alimentación a través de GND, formando una ruta de bucle de corriente completa.

El tercero es el blindaje de interferencia electromagnética (EMI).El papel más importante del GND en el diseño del circuito es reducir la interferencia externa, especialmente EMI.Al conectar a tierra la porción sensible del circuito, las señales interferentes pueden destrozarse de manera efectiva al suelo, protegiendo así el circuito de EMI.

El cuarto es mejorar el rendimiento y la estabilidad del circuito.Un buen diseño de conexión a tierra puede mejorar significativamente el rendimiento general y la estabilidad del circuito.El uso de una estrategia de conexión a tierra de Star Ground o múltiples puntos puede minimizar las diferencias potenciales causadas por los cables del suelo, reduciendo así el ruido y la distorsión en la ruta de la señal.Por ejemplo, en los circuitos digitales de alta velocidad, los métodos de conexión a tierra correctos pueden reducir las reflexiones de la señal y la diafonía, mejorando así la integridad de la señal.

El quinto es el mecanismo de protección de seguridad.En el caso de una condición de falla, como un cortocircuito o un equipo dañado, GND proporciona una ruta segura para que la corriente se descargue.Esto ayuda rápidamente a derivar el exceso de corriente, evitando las incendios eléctricos o el daño del equipo.Además, la conexión a tierra ayuda a garantizar la seguridad del operador y evita el riesgo de descarga eléctrica debido a la falla del equipo.

A través del análisis anterior, podemos ver que GND no es solo un elemento básico en el diseño de circuitos electrónico, sino también la clave para mantener el rendimiento, la estabilidad y la seguridad del circuito.Durante el proceso de diseño, los diferentes tipos de circuitos tienen diferentes requisitos para GND.Por lo tanto, los ingenieros deben considerar cuidadosamente la estrategia de conexión a tierra para garantizar la optimización y la seguridad del diseño del circuito.Ya sea en el diseño simple del circuito o la integración compleja del sistema, una estrategia de conexión a tierra razonable es la base para lograr productos electrónicos eficientes, confiables y seguros.

4.1 Ground de AGND

AGND de tierra analógica se usa principalmente en circuitos analógicos, especialmente en aplicaciones que involucran señales analógicas débiles, como circuitos de adquisición de ADC y circuitos de amplificadores operativos.En tales circuitos, debido a la sensibilidad y la debilidad de las señales analógicas, son extremadamente susceptibles a una gran interferencia actual de otros circuitos.Sin un AGND dedicado, estas grandes corrientes pueden producir gotas de voltaje significativas en los circuitos analógicos, causando distorsión de la señal e incluso falla del circuito en casos severos.Por lo tanto, la presencia de AGND es significativa para mantener la integridad y precisión de las señales analógicas.

4.2 Digital Ground Dgnd

Digital Ground DGND es diferente de AGND de tierra analógica, especialmente en aplicaciones en circuitos digitales, como circuitos de detección de claves, circuitos de comunicación USB y circuitos de microcontroladores.Una característica central de los circuitos digitales es que las señales que procesan son discretas, lo que significa que la señal cambia entre dos estados, generalmente identificadas como un "0" digital y un "1." digital "1."Como se muestra abajo.

Procesamiento de circuito digital

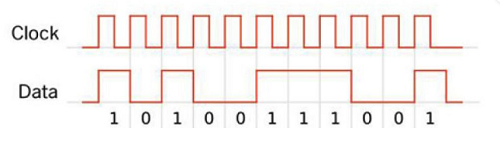

Estos estados corresponden a diferentes niveles de voltaje, generalmente "0" representa un nivel bajo, y "1" representa un nivel alto.Los cambios rápidos en el voltaje se producen cuando un circuito digital cambia de un estado "0" a un estado "1" o viceversa.Estos cambios implican no solo el voltaje en sí sino también los cambios adjuntos en la corriente.Según la teoría electromagnética de Maxwell, los cambios en esta corriente generan un campo magnético cambiante a su alrededor, lo que a su vez crea interferencia electromagnética (EMI), lo que puede causar interferencia a otros componentes en el circuito o a los circuitos adyacentes.Para reducir el impacto de esta interferencia electromagnética en el rendimiento general del circuito, los diseñadores generalmente usan un DGND de tierra digital independiente.En comparación con el terreno analógico (AGND), DGND está especialmente diseñado para circuitos digitales para proporcionar un punto de referencia estable y aislar efectivamente la interferencia electromagnética generada por las señales digitales.Esto ayuda a reducir el nivel de ruido general del circuito, mejorando así la integridad de la señal y la confiabilidad del circuito.

En los sistemas de circuitos complejos, especialmente aquellos que contienen partes analógicas y digitales, es importante distinguir entre DGND y AgND.Dado que las señales analógicas son más sensibles al ruido, la separación de DGND y AGND puede garantizar que la parte analógica no se vea afectada por la interferencia electromagnética causada por la conmutación de señal digital.Durante el proceso de diseño y diseño de la placa de circuito (PCB), la colocación de DGND debe considerarse cuidadosamente para evitar la formación de bucles, lo que puede causar interferencia de bucle actual.Los DGND colocados correctamente ayudan a optimizar la integridad de la señal y reducir la interferencia radiada y realizada.

4.3 PGND de tierra de poder

En nuestras vidas, los circuitos se dividirán en circuitos de baja potencia y circuitos de alta potencia.El AGND de tierra analógica o el DGND de tierra digital mencionado anteriormente son circuitos de baja potencia.Para estos circuitos de alta potencia, como circuitos de accionamiento de motor, circuitos de transmisión de válvulas solenoides, etc., también hay un terreno de referencia especial llamado PGND de tierra de potencia.En los circuitos de alta potencia, la magnitud y la variación de la corriente tienen un efecto más pronunciado en el sistema de conexión a tierra que en los circuitos de baja potencia.Por lo tanto, en comparación con el AGND de tierra analógica de baja potencia o el DGND de tierra digital, se puede decir que el PGND de tierra de energía está especialmente diseñado para manejar estas altas corrientes y garantizar la estabilidad del circuito.

En estos circuitos de alta potencia, el aumento significativo en la corriente puede provocar fácilmente el desplazamiento de tierra entre diferentes circuitos funcionales.Este cambio ocurre cuando el punto de referencia del suelo (GND) experimenta una caída de voltaje debido al alto paso de corriente.Por ejemplo, suponga que se diseñó un circuito que requiere un voltaje estabilizado de 5V, pero debido a un desplazamiento en el suelo.En ese caso, el punto de referencia GND puede aumentar de 0V a 1V, lo que hará que el voltaje real caiga a 4V (5V-1V = 4V), lo que afecta el rendimiento general y la confiabilidad del circuito.Por lo tanto, al diseñar circuitos de alta potencia, se debe prestar especial atención al diseño e implementación de PGND.El diseño de PGND adecuado puede minimizar los efectos del desplazamiento de tierra y garantizar la estabilidad de la fuente de alimentación.Intente usar cables más gruesos, capas de conexión a tierra dedicadas o diseñar múltiples puntos de conexión a tierra para extender la corriente, reduciendo así la caída de voltaje en un solo punto.

Además, PGND también ayuda a reducir la interferencia electromagnética (EMI) causada por altas corrientes.Al proporcionar una referencia de tierra estable, PGND ayuda a reducir el ruido y la interferencia en los circuitos, especialmente en aplicaciones donde la compatibilidad electromagnética (EMC) es una consideración especial.

4.4 GND de tierra de poder

AGND de tierra analógica, DGND DGND DGND y Power Ground PGND pertenecen a la categoría de GND de tierra DC.Estos diferentes tipos de terrenos eventualmente se unen para formar el suelo de referencia 0V para todo el circuito, que es el GND de tierra de potencia.El voltaje y la corriente de todos los circuitos se originan en la fuente de alimentación.Por lo tanto, el GND de la fuente de alimentación se convierte en la base y el punto de partida de todos los circuitos.Esto explica por qué los diferentes tipos de terrenos finalmente deben reunirse con el GND de tierra de energía para garantizar la consistencia general y la estabilidad del circuito.

4.5 Exchange Place CGND

CGND de CA GNGR generalmente aparece en proyectos de circuito que contienen fuentes de potencia de CA, como AC-DC en la figura a continuación.En estos circuitos, dado que la parte delantera del circuito es la parte de CA y la parte posterior se convierte en DC, se forman inevitablemente dos puntos de tierra diferentes: uno para la parte de CA y la otra para la parte DC.Para garantizar la consistencia del circuito, los ingenieros generalmente conectan los dos puntos de tierra a través de un condensador de acoplamiento o inductor a unificar el suelo de CA y el suelo de CC.

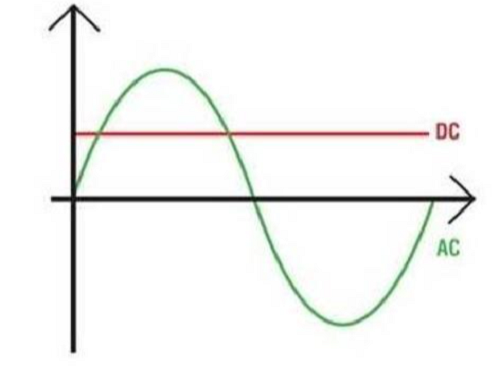

DC y AC

4.6 EGND de tierra

El voltaje de seguridad del cuerpo humano generalmente se considera un voltaje inferior a 36V.Cuando el voltaje excede este umbral, puede causar daño si se aplica a un cuerpo humano.Por lo tanto, al diseñar circuitos de alto voltaje y alto en corriente, los ingenieros a menudo implementan EGND para mejorar la seguridad.Esto es común en los circuitos de electrodomésticos como fanáticos, refrigeradores y televisores.En la figura a continuación se muestra un zócalo con protección de EGND en la figura a continuación.

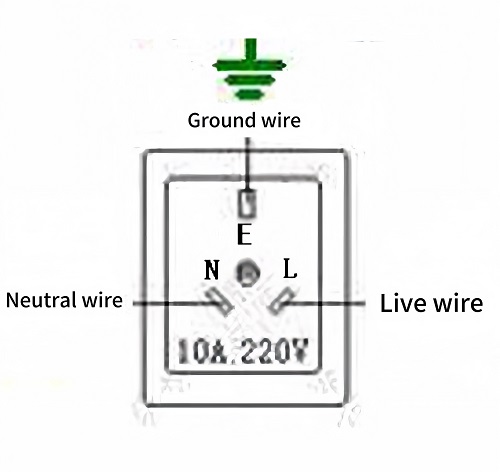

Zócalo con protección de Egnd de tierra

220V AC solo requiere cables vivos y neutros.¿Por qué los enchufes de electrodomésticos tienen 3 terminales?

Normalmente, una fuente de alimentación de CA de 220 V requiere solo dos cables: un cable caliente (cable caliente) y un cable neutro (cable neutro).Los enchufes para electrodomésticos generalmente incluyen un tercer terminal, el cable de tierra de la tierra EGND.La adición de este tercer terminal, aunque no participa en la función principal del circuito, proporciona protección de seguridad crítica.Cuando se produce una falla dentro del aparato eléctrico, como el daño de aislamiento que hace que el cuerpo se electrifique, proporciona una ruta de escape segura para la corriente.De esta manera, cualquier corriente mal dirigida se dirige al suelo en lugar de a través del cuerpo humano que toca el dispositivo, reduciendo en gran medida el riesgo de descarga eléctrica.Por lo tanto, hay una clara diferencia en el significado del circuito entre EGND y otros tipos de cables de tierra GND.EGND no está directamente involucrado en la función principal del circuito.Diseñado específicamente para mejorar la seguridad, se conecta a la Tierra para proporcionar un punto de referencia de tierra estable y lleva a cabo electricidad durante condiciones anormales para proteger el equipo y los usuarios de altos voltajes.

La aplicación de EGND en el diseño del circuito no se limita a los electrodomésticos.EGND es una medida de seguridad necesaria en cualquier diseño de circuito que involucre alto voltaje o corriente.Ayuda a garantizar que la seguridad operativa se mantenga incluso en caso de falla del equipo u otras circunstancias inusuales.

En el diseño de circuitos electrónico, el concepto de GND de cable de tierra parece simple, pero contiene una variedad de funciones y clasificaciones diferentes, lo que hace que un problema de circuito aparentemente simple sea bastante complicado.Entonces, ¿por qué hay tantas subdivisiones de funciones de base GND?En términos generales, cuando los ingenieros diseñan circuitos, a menudo nombran todos los cables de tierra GND simplemente como GND y no los distinguen en el diseño esquemático.Aunque este enfoque es simple en funcionamiento, causará una serie de problemas, especialmente en la etapa de cableado de PCB, donde es difícil identificar y manejar de manera efectiva los cables de tierra GND de diferentes funciones de circuito.

Con respecto al tema de la diafonía de señal, cuando los GND de diferentes funciones están directamente conectados, especialmente cuando el GND de un circuito de alta potencia se mezcla con el GND de un circuito de baja potencia, puede tener un impacto en el punto de referencia de 0V delCircuito de baja potencia.Tal método de cableado puede causar fácilmente la diafonía de señal entre diferentes circuitos, lo que afecta el rendimiento del circuito.Por ejemplo, en un sistema que contiene circuitos digitales de alta velocidad y circuitos analógicos de precisión, si se comparte el mismo GND, las operaciones de conmutación de alta frecuencia en los circuitos digitales pueden causar fluctuaciones de voltaje significativas en la ruta GND compartida.Estas fluctuaciones se propagan a través de la ruta GND, afectando el rendimiento de los circuitos analógicos.Por lo tanto, es ideal usar planos o rastros GND separados para reducir esta interferencia mutua.

Al diseñar sistemas de circuito más complejos, la gestión de GND se vuelve más compleja.Por ejemplo, en un proyecto de sistema de circuito que incluye subsistemas analógicos y digitales, cuando el AGND de un circuito analógico está conectado al CGND de una fuente de alimentación de CA, la estabilidad de la AGND puede verse afectada por cambios periódicos en el CGND.El voltaje en CGND de la fuente de alimentación de CA fluctúa periódicamente, mientras que el GND de tierra DC generalmente permanece constante a 0V.Esta fluctuación puede propagarse al circuito analógico, causando desviaciones en el voltaje de referencia.Para evitar esto, un enfoque común es utilizar técnicas de aislamiento o usar un plano AGND separado para garantizar la precisión y precisión de la señal.

La compatibilidad electromagnética (EMC) es una consideración importante en el diseño del circuito, y el diseño del GND también tiene un impacto significativo en EMC.Cuando los GND de diferentes circuitos están conectados, el circuito con la señal más fuerte puede interferir directamente con el circuito con la señal más débil.Esta interferencia puede hacer que el circuito con la señal más débil se convierta en una fuente de radiación electromagnética de una fuente externa más fuerte, lo que dificulta el manejo de EMC del circuito.Si le preocupa este tipo de problema, considere técnicas como el filtrado, el blindaje y las alineaciones de GND dedicadas durante el diseño para minimizar la ocurrencia de tales situaciones de interferencia.

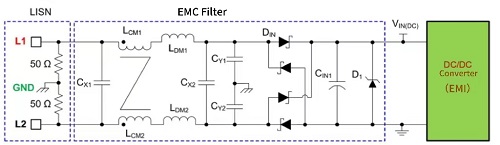

Filtro EMC

Finalmente, cuanto menos conexiones de señal entre los sistemas de circuito, mayor sea su capacidad para operar de forma independiente.Por el contrario, cuantas más conexiones de señal hay, más débil es la capacidad de cada sistema de circuito para funcionar de forma independiente.Si los cables de tierra de los circuitos con diferentes funciones están conectados, es equivalente a agregar un enlace de interferencia potencial entre los circuitos, lo que puede reducir la confiabilidad general del circuito.Por ejemplo, si no hay intersección entre dos sistemas de circuito A y B, la funcionalidad del sistema A no afectará el funcionamiento normal del sistema B, y viceversa.Pero si los cables terrestres de estos sistemas son mixtos, se puede introducir una interferencia innecesaria, lo que afecta la estabilidad y la confiabilidad del circuito.

En general, el papel de GND en el diseño de circuitos electrónico va mucho más allá de un simple punto de conexión a tierra.Desde garantizar la seguridad eléctrica básica hasta garantizar un funcionamiento preciso y estable de los circuitos, no se puede ignorar la importancia de GND.Sus clasificaciones múltiples y principios de trabajo complejos requieren que los ingenieros adopten estrategias sofisticadas y reflexivas al diseñar e implementar circuitos.Ya sea en aparatos eléctricos ordinarios en la vida diaria o en productos tecnológicos de alta gama, una estrategia de fundamento razonable es la base para lograr productos electrónicos eficientes, confiables y seguros.Por lo tanto, para cualquier proyecto que involucre circuitos electrónicos, una comprensión profunda de las características y aplicaciones de GND es clave para un diseño exitoso.
