¿Qué es un interruptor de palanca y cómo funciona?

Los interruptores de palanca son uno de los tipos de interruptores eléctricos más utilizados debido a lo simples y efectivos que son.Ya sea que esté encendiendo las luces, alimentando dispositivos o cambiando entre modos, los interruptores de alternar ofrecen una forma rápida y confiable de controlar los circuitos.Probablemente haya usado uno sin siquiera pensarlo: en casa, en un automóvil o en un equipo.Esta guía lo guía a través de lo que son los interruptores de palanca, cómo funcionan y los diferentes tipos que puede elegir.También cubre dónde se usan, cómo instalarlos de manera segura y qué buscar al elegir el correcto.Si está trabajando en un proyecto de bricolaje o simplemente curiosamente sobre cómo funcionan, este artículo lo desglosa todo claramente.Al final, se sentirá seguro de comprender y elegir el interruptor de alternancia adecuado para sus necesidades.

Catalogar

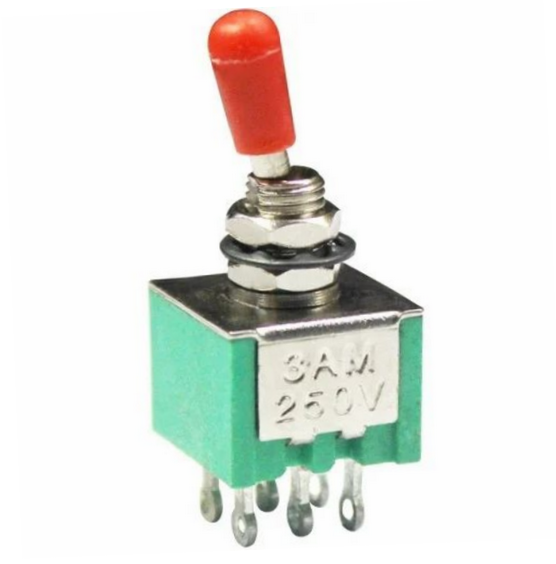

Figura 1. Interruptor de palanca

¿Cuál es la estructura de un interruptor de palanca?

Un interruptor de palanca es un tipo de interruptor eléctrico Eso es fácil de entender y usar.Está construido a partir de algunas partes principales que funcionan juntas para controlar el flujo de electricidad en un circuito.Estas partes incluyen la actuador, contactos, terminales, vivienda, y el montaje sección.Cada uno juega un papel específico en cómo funciona el interruptor, y una vez que sepa lo que hace, se vuelve mucho más fácil ver cómo funciona un interruptor de palanca.

El solenoide es la parte con la que interactúas.Por lo general, tiene forma como un palanca o manejar, y es lo que te mueves para encender o desactivar el interruptor.Esta pieza a menudo está hecha de plástico o metal y está diseñada para ser duradera para que pueda manejar el uso repetido.Cuando mueve el actuador, cambia las partes internas para conectar o desconectar el circuito eléctrico.

Dentro del interruptor, encontrarás el contactos.Estos son pequeños piezas de metal Eso realmente hace la conexión cuando el interruptor se enciende y la rompa cuando se apaga.La mayoría de los interruptores de palanca tienen Dos conjuntos de contactos, permitiéndoles administrar dos posiciones.El metal utilizado para estas piezas se elige por su capacidad de durar muchos ciclos sin desgastarse rápidamente.

Los siguientes son el terminales.Estos se encuentran en la parte inferior del interruptor y son los puntos donde Se adjuntan los cables.Por lo general, hay un par de estilosTerminales de tornillo y Terminales de pala—Sway ambos tipos dan una conexión fuerte y estable al circuito.Esto es importante porque los terminales transportan la corriente eléctrica hacia y desde el interruptor.

Rodeando todo está el alojamiento, que es la carcasa externa del interruptor.Esta pieza protege los componentes internos de cosas como polvo, humedad o protuberancias accidentales.Dependiendo de dónde se use el interruptor, la carcasa podría estar diseñada para estar resistente al agua o a prueba de polvo, lo que ayuda a que dure más y funcione de manera confiable incluso en condiciones más duras.

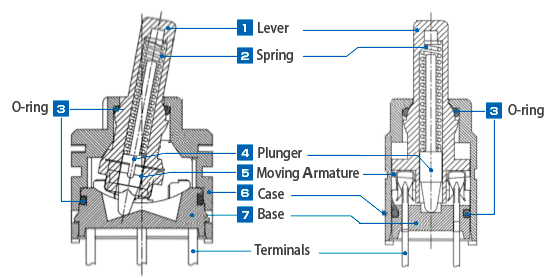

Figura 2. Estructura del interruptor de alternativa

¿Cómo funciona un interruptor de palanca?

Un interruptor de palanca funciona de una manera muy simple y directa.Cuando voltea la palanca o el mango, en realidad está moviendo una parte dentro del interruptor llamado solenoide, que cambia el contactos de metal para conectar o desconectar el circuito eléctrico.Esta moción tampoco Dejamos que la electricidad fluya a través del circuito o lo detiene por completo.Entonces, cuando el interruptor está en la posición "On", la potencia puede moverse libremente, y cuando está en la posición "apagada", el circuito está roto y la potencia se detiene.

Dentro del interruptor, el mecanismo está diseñado para que obtenga un claro Haga clic o SNAP Al cambiar entre posiciones.Este comentario le permite saber de inmediato que el interruptor se ha movido y que el circuito ahora está completo o abierto.Algunos interruptores de palanca incluso tienen un función momentánea , lo que significa que vuelven a la posición original después de liberarlos, útil para cosas como sistemas de inicio o funciones de reinicio.

La forma en que funciona un interruptor de palanca puede parecer pequeño, pero le brinda control total sobre un dispositivo o sistema.Ya sea que esté encendiendo una luz o activando un motor, está utilizando un muy confiable y sencillo mecanismo.Y debido a que las piezas en el interior son simples y fuertes, los interruptores de palanca pueden manejar mucho uso sin fallar.

Usos comunes de los interruptores de palanca

Un interruptor de palanca funciona haciendo o rompiendo una conexión dentro de un circuito eléctrico cuando mueve su manija o palanca.Cuando volteas el actuador hacia arriba o hacia abajo, se mueve interno metal contactos que conectan o desconecte el camino eléctrico.Esta acción permite que la electricidad fluya o la detiene por completo.Es un mecanismo muy sencillo, pero juega un papel importante para activar y desactivar los dispositivos o cambiar entre funciones.

Cuando el interruptor está en una posición, el Contactos toquey la potencia puede fluir a través del circuito.Cuando el actuador se mueve a la otra posición, los contactos son separado, deteniendo la corriente.Este simple movimiento le brinda control sobre una amplia gama de dispositivos.La acción de alternar ofrece un clic claro o un complemento, por lo que conoce la posición del interruptor solo por sensación o sonido.Esta es una de las razones por las cuales los interruptores de palanca se usan en tantos lugares diferentes.

Automatización del hogar y control de iluminación

Los interruptores de palanca son una parte común de los sistemas de iluminación doméstica.A menudo las usas para encender o apagar las luces, y también se usan para controlar cosas como ventiladores o electrodomésticos pequeños.Porque son fáciles de usar y dar una respuesta clara, son excelentes para las configuraciones de casas diarias.En los sistemas domésticos inteligentes, los interruptores de palanca tradicionales a veces se combinan con otras tecnologías para dar control manual y digital.

Aplicaciones automotrices

En los automóviles, los interruptores de palanca se usan para cosas como faros, lámparas de niebla e incluso sistemas de encendido En algunas configuraciones personalizadas.Estos interruptores están diseñados para ser duros porque necesitan manejar cambios constantes, polvo y temperatura.Si alguna vez ha volteado un interruptor en un automóvil para encender o desactivar algo, probablemente haya usado un interruptor de palanca sin siquiera pensarlo.

Maquinaria industrial

Los entornos industriales se basan en controles fuertes y confiables.Los interruptores de palanca aquí a menudo se usan para controlar bombas, motores, cintas transportadoras, y Otros equipos pesados.Estos interruptores están construidos para durar a través de la vibración, el calor y el uso constante.Puede encontrarlos en paneles de control donde se necesita control manual.

Equipo de audio

A menudo verás interruptores de alternancia amplificadores de guitarra, mezcladores, o equipo de estudio.Se utilizan para cambiar entre entradas, tonos de control o alimentar diferentes partes del dispositivo.Debido a que la calidad del sonido es importante en los equipos de audio, estos interruptores a menudo se realizan con precisión, por lo que dan una respuesta limpia y consistente.

Equipo médico

En el campo de la medicina, los interruptores de palanca se utilizan para máquinas como Unidades de rayos X, monitores de pacientes, y equipo quirúrgico.Estos interruptores proporcionan un Método de control simple y claro Eso no requiere mucho esfuerzo para operar.Cuando la precisión y la confiabilidad son importantes, los interruptores de alternación ayudan a garantizar que los dispositivos funcionen exactamente según sea necesario, sin confusión sobre si están encendidos o apagados.

Aplicaciones aeroespaciales y militares

Los interruptores de palanca también se usan en cabinas de aviones y vehículos militares.En estos ajustes, los interruptores deben ser muy duradero y capaz de resistir temperaturas extremas, shock y vibración.Están hechos con materiales y diseños que aseguran que sigan trabajando incluso bajo estrés.Por ejemplo, un piloto puede usar un interruptor de alternancia para activar el tren de aterrizaje o los sistemas de comunicación, por lo que es importante que el interruptor brinde un control inmediato y confiable.

Diferentes tipos de interruptores de palanca

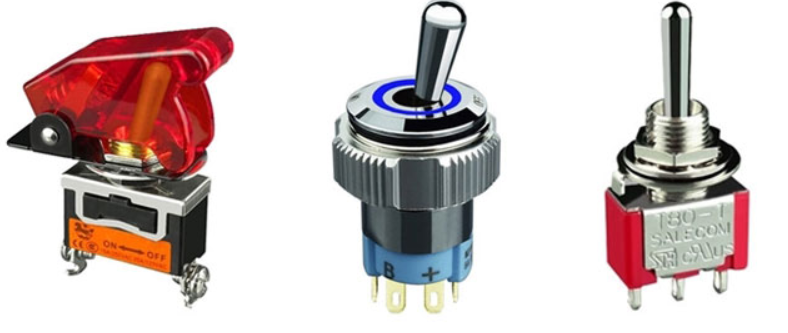

Figura 3. Tipos de interruptores de palanca

Los interruptores de palanca vienen en una variedad de tipos, y cada uno está construido para un uso específico.Las diferencias generalmente dependen de cuántos circuitos puede controlar el interruptor y cuántas posiciones tiene.Algunos son interruptores de encendido/apagado simples, mientras que otros le dan la capacidad de cambiar entre múltiples conexiones o incluso agregar características de seguridad o visuales.Aquí hay una mirada más cercana a los tipos más comunes que encontrará.

SPST

El Lanzamiento único de un solo polo (SPST) El interruptor de palanca es uno de los tipos más básicos.Tiene solo Dos terminales y se usa para simplemente girar un circuito encender.Cuando se voltea el interruptor, conecta los dos terminales para permitir que la corriente fluya o los desconecte para que lo detengan.Este tipo es ideal para dispositivos simples donde solo necesita una función, como encender una lámpara o un ventilador pequeño.

SPDT

A Troho doble con un solo polo (SPDT) Switch le brinda un poco más de flexibilidad.Viene con tres terminales y le permite conectar una entrada a cualquiera de las dos salidas.Esto significa que puedes Cambiar entre dos circuitos con un volteo del interruptor.A menudo se usa cuando desea seleccionar entre dos modos, como la velocidad alta y baja, o dos fuentes de luz.

DPST

El Tiro único con un solo polo (DPST) El interruptor de palanca puede controlar Dos circuitos separados al mismo tiempo.Tiene Cuatro terminalesy voltear el interruptor enciende ambos circuitos o ambos apagados.Esto es útil cuando desea dos cosas para operar juntos desde un solo interruptor, como encender un calentador y un ventilador al mismo tiempo.

Dpdt

Con un Troho doble de doble polo (DPDT) Cambie, las cosas se vuelven aún más versátiles.Tiene seis terminales y le permite conectar dos entradas a uno de los dos pares de salida.Es como dos interruptores SPDT controlados por una sola palanca.Este tipo a menudo se usa para revertir motores o cambiar entre dos circuitos completos, todo en un solo movimiento.

Momentáneo

A interruptor de palanca momentáneo Solo permanece en su nueva posición mientras la sostiene allí.Tan pronto como lo dejes ir, vuelve a su posición original.Estos interruptores son ideales para situaciones en las que desea activar algo mientras lo presiona, como un botón de arranque o una función de reinicio.Obtienes un control corto y preciso sin dejar el circuito en funcionamiento.

Cierre

A Interruptor de palanca de bloqueo Incluye un simple mecanismo de bloqueo Eso mantiene el interruptor en posición una vez volteado.Esto ayuda a evitar que se cambie accidentalmente, especialmente en las configuraciones donde los importantes de seguridad o donde las vibraciones podrían cambiar el estado del interruptor.Es útil en equipos que deben permanecer en un modo a menos que lo cambie deliberadamente.

Iluminado

Un interruptor de palanca iluminado Viene con un LED incorporado o fuente de luz Eso se ilumina cuando se enciende el interruptor.Esto hace que sea más fácil ver el interruptor en condiciones de poca luz y también le da una señal visual clara de que el circuito está activo.Estos se usan comúnmente en paneles de automóviles, paneles de control o en cualquier lugar que necesite una mejor visibilidad.

Cómo elegir el interruptor de palanca adecuado para sus necesidades

Elegir el interruptor de alternancia adecuado puede parecer simple al principio, pero tomar un poco de tiempo para comprender lo que necesita puede marcar una gran diferencia.Hay algunas cosas en las que querrás pensar antes de elegir una.Empezar con el tipo de función necesitas.¿Simplemente enciende y apaga algo, o necesita cambiar entre dos modos o circuitos?Si es solo un control básico, algo así como un SPST El cambio funcionará bien.Pero si está cambiando entre múltiples configuraciones o circuitos, es posible que necesite un SPDT o DPDT cambiar.

A continuación, mira el calificaciones de voltaje y corriente.Cada interruptor de palanca está construido para manejar una cantidad específica de energía.Deberá asegurarse de que el interruptor coincida con el voltaje de su circuito y no tenga más corriente de la que está diseñado.El uso de un interruptor que no puede manejar la corriente puede conducir a sobrecalentamiento o incluso falla.Siempre revise el clasificación de amperaje y compararlo con lo que requiere su dispositivo.

Otra cosa en la que pensar es el ambiente donde se utilizará el interruptor.Si va a un automóvil, un bote o un área industrial, querrá un interruptor que pueda manejar cosas como polvo, humedad, o vibración.En esos casos, busque un interruptor de alternativa con un sellado o vivienda resistente.Para el uso en interiores, un interruptor estándar debe estar bien, pero en condiciones más difíciles, la protección adicional realmente ayuda.

También debes decidir si quieres alguna Características especiales.Algunos interruptores de palanca vienen con luces que se muestran cuando están encendidas.Otros tienen un acción momentánea Eso vuelve a brotar cuando se libera.Algunos incluso bloquear en su lugar Para evitar el volteo accidental.Estos pequeños detalles pueden hacer que su cambio sea más fácil y más seguro de usar, especialmente si es parte de un sistema más grande.

Por último, piense en el tamaño y estilo de montaje.Los interruptores de palanca vienen en diferentes formas y tamaños.Querrá elegir uno que se adapte a su panel o gabinete, y que coincida con el estilo que se siente cómodo usando.Tomando un momento para que coincida con todas estas cosas (función, potencia, durabilidad y facilidad de uso, lo ayudará a elegir un interruptor que funcione bien y que dure más.

Los interruptores de alternancia más populares que debes saber

Algunos interruptores de palanca se usan con más frecuencia que otros debido a lo útiles y versátiles que son.Ya sea que esté trabajando en un proyecto de automóvil, configurando un panel de control o un electrónica de cableado en casa, saber qué tipos se usan más comúnmente puede ayudarlo a elegir el adecuado para el trabajo.A continuación se presentan los interruptores de alternancia más populares en los que las personas confían en diferentes situaciones.

Interruptor de palanca de 2 vías

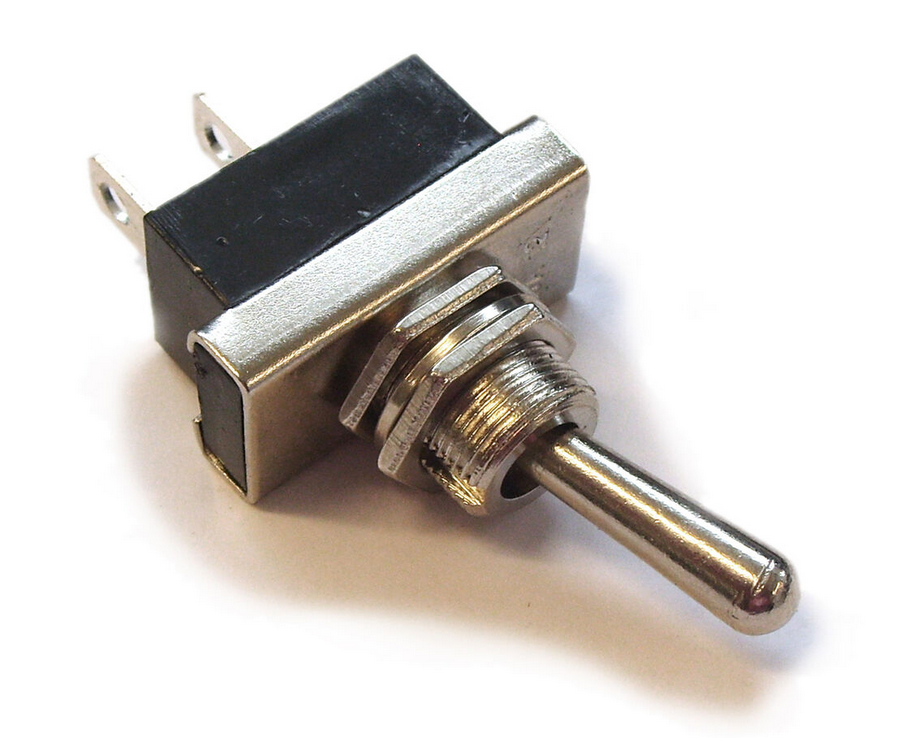

Figura 4. Interruptor de palanca de 12V

A Interruptor de palanca de 2 vías, también conocido como un SPDT (tiro doble de un solo polo) Switch, le brinda una forma simple de controlar dos circuitos usando solo un interruptor.Tiene tres terminales—No llamado el terminal comúny otros dos que están conectados a circuitos separados.Cuando voltea el interruptor en una dirección, el terminal común se vincula al primer circuito.Voltearlo al otro lado lo conecta al segundo circuito.Esto le permite elegir fácilmente qué circuito desea activar.

Puede usar un interruptor de alternativa de 2 vías cuando desee Cambiar entre dos luces, cambie las velocidades del motor o mueva entre dos fuentes de energía.Es muy útil en las configuraciones donde el espacio es limitado o donde necesita un control rápido y fácil.A menudo encontrarás estos interruptores en automotor cableado, electrónica marina, o equipo industrial, donde ayudan a administrar tareas simples sin la necesidad de sistemas complicados.

Una de las razones por las que este tipo de interruptor se usa tan ampliamente es por su tamaño compacto y operación confiable.Una vez instalado, generalmente se mantiene bien para el uso repetido y le brinda retroalimentación clara y sólida cuando lo voltea.Ya sea que cablee un proyecto para el trabajo o algo personal, un interruptor de alternativa de 2 vías puede brindarle el control que necesita sin agregar demasiada complejidad.

Interruptor de palanca de 3 vías

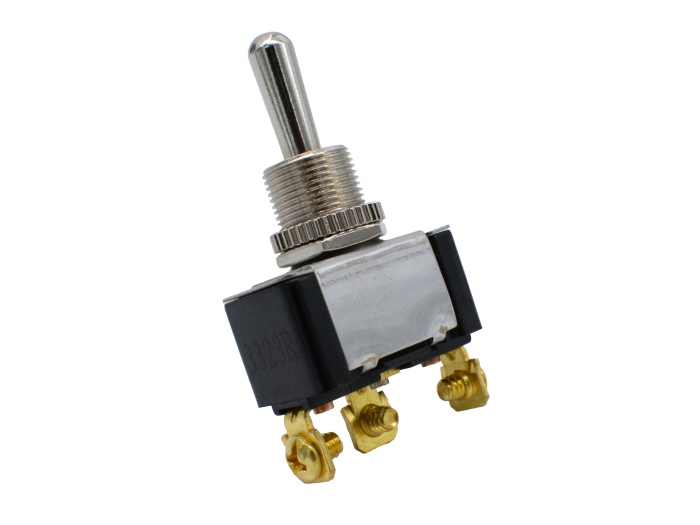

Figura 5. Interruptor de palanca de 3 vías

A Interruptor de palanca de 3 vías, también conocido como un DPDT (doble tiro de doble polo) Switch, le brinda más flexibilidad que una palanca estándar.Es casi como combinar dos interruptores de 2 vías en uno, y tiene seis terminales en lugar de solo tres.Lo que lo hace destacar es el posición de "apagado" central, que desconecta ambos circuitos por completo.Esto significa que puede apagar todo sin tener que voltear hasta el otro lado.

Este interruptor es perfecto cuando necesitas alternar entre dos funciones Pero también quiero la opción de cerrar las cosas por completo.Por ejemplo, en guitarras eléctricas, los músicos a menudo usan una palanca de 3 vías para cambiar entre dos pastillas diferentes, con la posición central que silenciaba ambos.Es rápido, claro y confiable durante las actuaciones.También puede encontrar estos interruptores en Configuración de iluminación, donde es posible que desee controlar dos juegos de luces y apagarlos a ambos del mismo interruptor.

En máquinas industriales , la palanca de 3 vías se puede usar para cambiar modos o direcciones, como revertir un motor o conmutación entre dos configuraciones de operación.Y debido a la posición APAGADA agregada, proporciona una forma simple de detener o restablecer el equipo antes de comenzar una nueva acción.Gracias a esta mezcla de versatilidad y simplicidad, el interruptor de alternancia de 3 vías es una opción popular para muchas configuraciones donde se necesita un control suave.

Interruptor de palanca de 12V

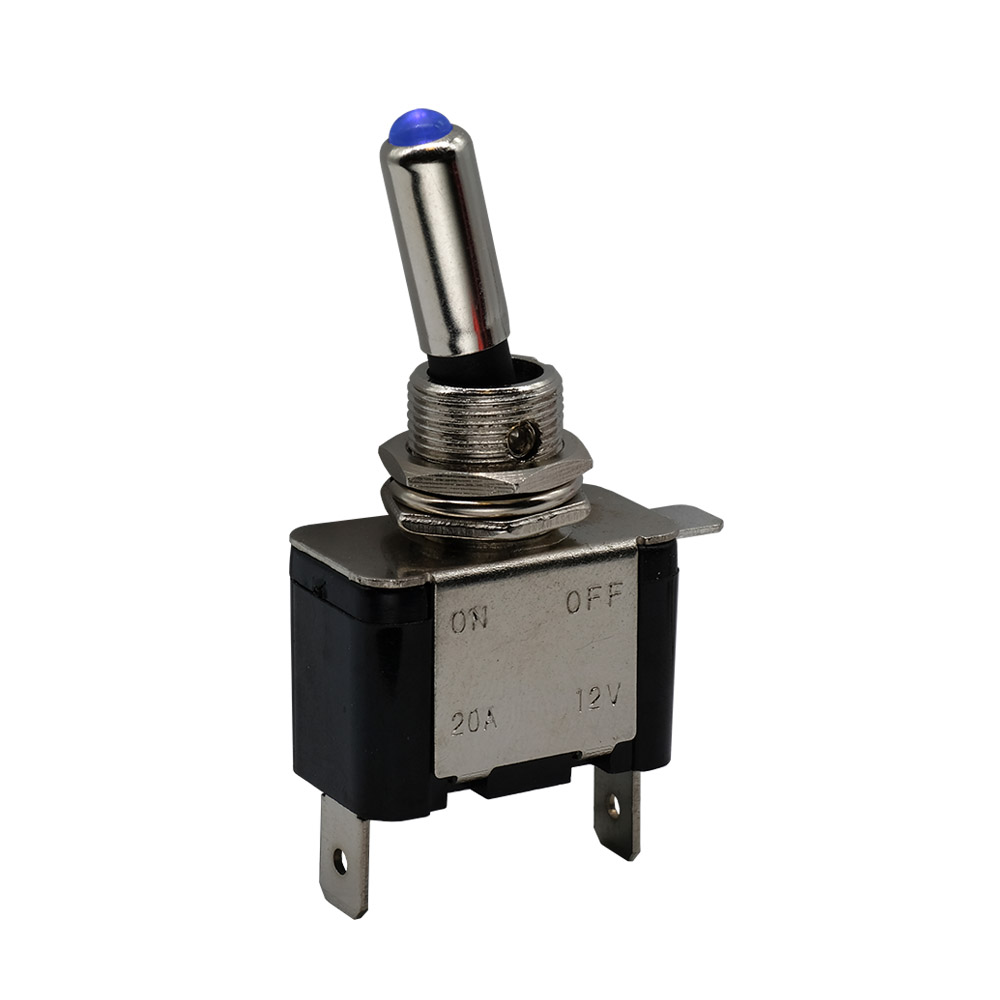

Figura 6. Interruptor de alternancia de 12V

A Interruptor de palanca de 12V está diseñado específicamente para circuitos que funcionan en 12 voltios, lo que lo convierte en una opción popular en autos, barcos, Y muchos electrónica de bajo voltaje.Si bien funciona al igual que cualquier interruptor de palanca regular, lo que lo distingue es que está construido para administrar de manera segura un voltaje más bajo sin ningún riesgo de sobrecarga.Eso significa que obtiene un rendimiento confiable para sistemas más pequeños donde importan la seguridad y la precisión.

Estos interruptores se usan comúnmente para controlar cosas como Iluminación LED, pequeños ventiladores, o paneles de accesorios en vehículos.Ya sea que esté encendiendo luces fuera de carretera o activando un ventilador de enfriamiento, un interruptor de alternancia de 12V le brinda un control simple y confiable.Algunas versiones incluso vienen con características útiles como un luz indicadora incorporada, que le ayuda a saber de un vistazo si el circuito está activo o un cobertura de seguridad para evitar que se voltee por accidente.

Al elegir un interruptor de palanca de 12 V, es importante verificar que coincida con el calificación de amplificador de tu circuito.Si el interruptor tiene una calificación demasiado baja para la corriente que se maneja, podría sobrecalentar O desgaste antes de lo esperado.Pero con la coincidencia correcta, un interruptor de alternativa de 12 V puede durar mucho tiempo y darle una experiencia sin problemas en casi cualquier configuración de bajo voltaje.

Interruptor de palanca de 3 amperios

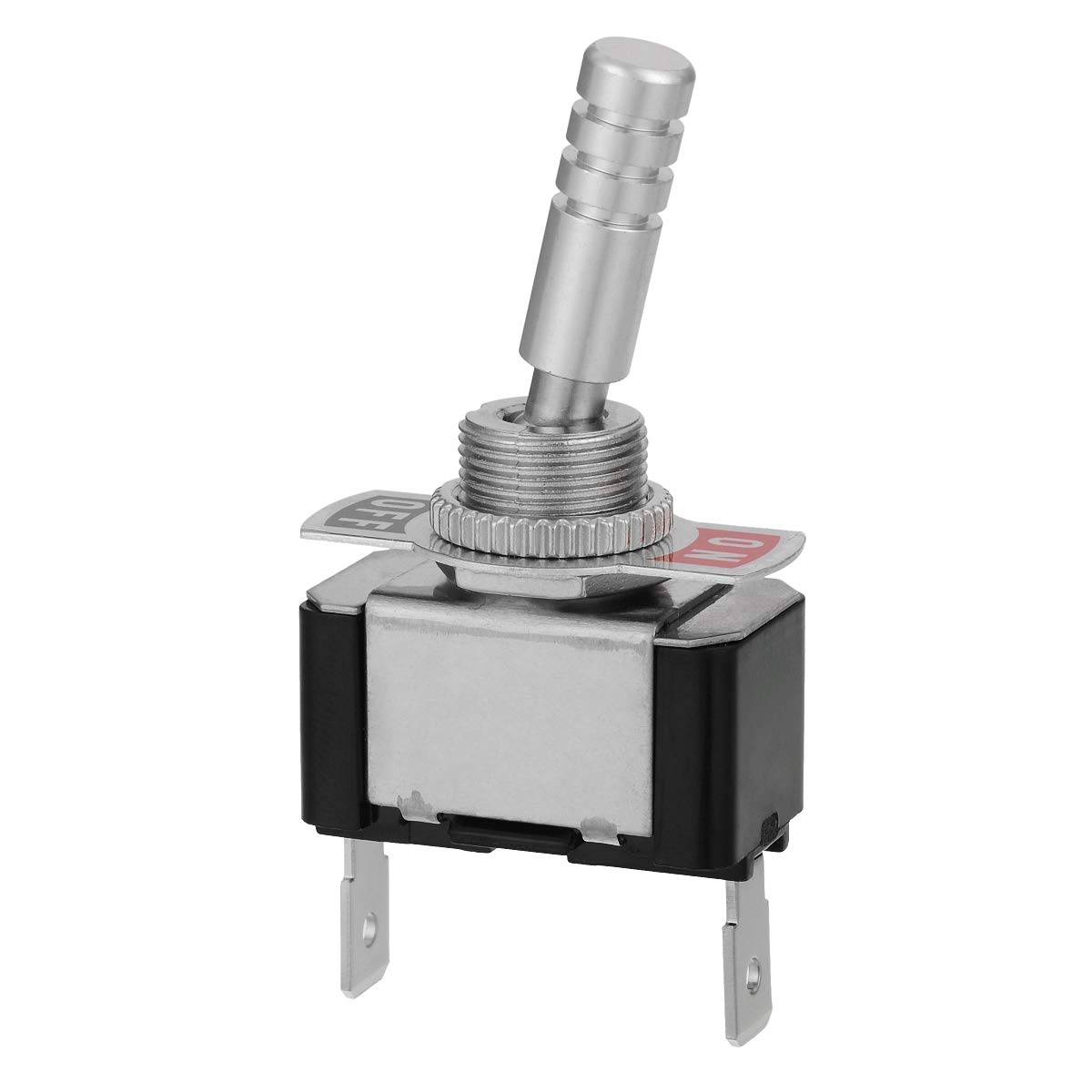

Figura 7. Interruptor de alternancia de 3 amperios

A Interruptor de palanca de 3 amperios es una opción inteligente cuando trabajas con circuitos de baja corriente.Está construido para manejar hasta 3 amperios de corriente, lo que lo hace excelente para proyectos más pequeños como Powering Indicadores LED, correr electrónica compacta, o controlar dispositivos livianos Eso no atrae mucho poder.Le brinda el mismo control fácil de encender/apagado que los interruptores más grandes, pero con la escala correcta para configuraciones más delicadas.

Aunque está hecho para un uso más ligero, sigue siendo importante elegir un interruptor que coincida correctamente de su circuito.Siempre verifique el doble amperaje y clasificaciones de voltaje Para asegurarse de que el interruptor no se sobrecaliente ni se desgaste rápidamente.Si su circuito extrae más de 3 amperios, usar este tipo de interruptor podría conducir a problemas como daño o falla con el tiempo.

Estos interruptores vienen en una gama de tallas y diseños, por lo que puede encontrar uno que se ajuste tanto a su proyecto como a su espacio.Algunos incluyen características útiles como luces indicadoras para mostrar cuándo están encendidos o cubiertas de seguridad para evitar el uso accidental.Cuando se selecciona cuidadosamente, un interruptor de palanca de 3 amperios puede proporcionar rendimiento suave y confiable Y agregue un control simple a sus aplicaciones de baja potencia sin ocupar mucho espacio.

Cómo instalar interruptores de palanca de manera segura y correcta

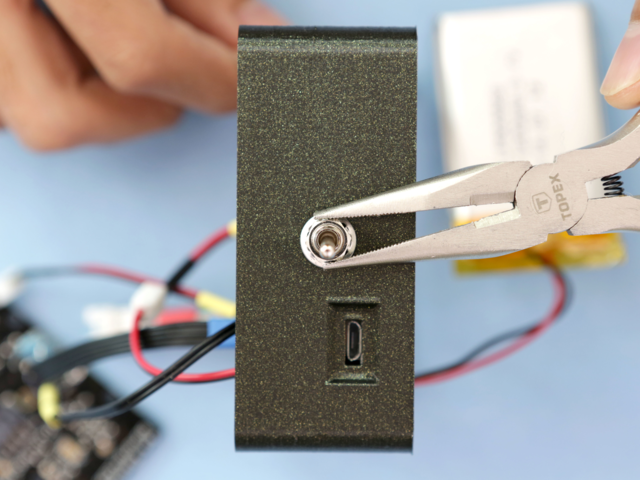

Figura 8. Instalación de un interruptor de palanca

Instalar un interruptor de palanca es algo que a menudo puede hacer usted mismo, pero es importante tomarse su tiempo y seguir los pasos correctos para mantener todo funcionando de manera segura.Ya sea que esté agregando uno a un automóvil, un dispositivo pequeño o incluso un equipo, el enfoque básico permanece principalmente igual.Un interruptor bien instalado le brinda un control confiable y ayuda a prevenir problemas como cables sueltos, pantalones cortos o sobrecalentamiento.

Empiece por asegurarse de que el el poder se apaga antes de hacer cualquier cosa.Esto puede parecer obvio, pero es un paso simple que lo mantiene a salvo mientras trabaja.Una vez que todo esté apagado, revise su interruptor de palanca para ver cuántos terminales Lo ha hecho, esto le dice con qué tipo de interruptor está tratando (como SPST o DPDT).También querrás mirar el amperaje y calificación de voltaje y asegúrese de que coincida con su circuito.

A continuación, prepare sus cables.Desnudar suficiente aislamiento para exponer el extremos desnudos, pero no demasiado.Conecte los cables a los terminales correctos utilizando abrazaderas de tornillo o conectores de pala, dependiendo del diseño del interruptor.Asegúrese de que las conexiones estén ajustado y seguro , entonces nada se suelta con el tiempo.Si su interruptor tiene más de dos terminales, consulte un simple diagrama de cableado Para evitar confusiones sobre qué cable va a dónde.

Una vez que los cables están en su lugar, montar el interruptor en una superficie estable como un tablero, panel de control o caja de interruptor.Muchos interruptores de palanca encajan agujeros precipitados y están asegurados con un tuerca o mecanismo de ajuste.Después de montar, vuelva a verificar todo antes de volver a encender la alimentación.

Después de la instalación, voltee el interruptor varias veces para asegurarse de que se mueva suavemente y controla el circuito como se esperaba.Si incluye un luz indicadora, debe activarse solo cuando el interruptor esté en la posición "encendido".Si algo no funciona o el interruptor se siente suelto, apague la energía nuevamente e inspeccione el cableado.

Tomar estos pasos cuidadosos ayuda a asegurarse de que su interruptor de palanca esté instalado sin peligro y correctamente, dándote tranquilidad y un rendimiento constante.Es un componente pequeño, pero cuando está conectado correctamente, se convierte en una parte confiable de su configuración eléctrica.

Conclusión

Los interruptores de palanca son herramientas simples que facilitan controlar la alimentación en muchos tipos de dispositivos y sistemas.Vienen en diferentes estilos y fortalezas, por lo que puede elegir el que mejor se ajuste a su proyecto.Desde encender y apagar las luces hasta los circuitos de administración en autos o configuraciones de hogares, son flexibles y confiables.Una vez que comprende cómo funcionan y cómo instalarlos, usar uno se vuelve directo.Ya sea que esté trabajando con un sistema de 12V, baja corriente o múltiples circuitos, hay un interruptor de palanca para el trabajo.Simplemente coincida con sus necesidades, instálelo cuidadosamente y le servirá bien.Simple, efectivo y fácil de usar, eso es lo que hace que los interruptores de palanca sean tan útiles.
