Tipos de puerta lógica y sus principios de trabajo

Las puertas lógicas son el corazón de cada circuito digital.Ayudan a controlar cómo se comportan y responden las señales binarias en electrónica, utilizando reglas básicas de lógica.Ya sea para verificar si todas las condiciones son verdaderas o voltear una señal de entrada, cada puerta juega un papel simple pero importante.Descubrirá cómo funcionan las diferentes puertas, cómo se ven en los diagramas de circuito y cómo reaccionan a través de las tablas de verdad.También explorará cómo construirlas y probarlas utilizando herramientas de simulación como Proteus.Esta guía le brinda una ruta clara y paso a paso para comprender los conceptos básicos de la lógica digital.Es perfecto para cualquier persona curiosa sobre cómo las señales de encendido simples hacen que los sistemas complejos funcionen.

Catalogar

Figura 1. Puertas lógicas básicas en Proteus con la tabla de verdad

Introducción a las puertas lógicas

Las puertas lógicas son las bloques de construcción básicos de electrónica digital.Se utilizan para realizar funciones lógicas simples utilizando entradas binarias, lo que significa que solo tratan con 0s y 1s.Puede pensar en ellos como pequeños tomadores de decisiones que verifican las señales de entrada y producen una salida basada en una regla lógica específica.

Tomar un No puerta, Por ejemplo.Es una de las puertas más simples y funciona como un interruptor que voltea la entrada.Si la entrada es 0, lo convierte en 1 en la salida.Si la entrada es 1, la salida se convierte en 0.Es como un generador automático opuesto.

Estas puertas lógicas no son solo teoría, se pueden construir usando piezas electrónicas básicas como resistencias, diodos y transistores.Si bien eso funciona para proyectos pequeños y simples o fines de aprendizaje, no es práctico para grandes circuitos o dispositivos del mundo real.Ahí es donde fabricación tecnologías Entra para facilitar las cosas, más rápido y más confiable.

Hay dos tecnologías principales utilizadas para hacer puertas lógicas para circuitos comerciales:

TTL (Transistor-Transistor Logic) Utiliza transistores de unión bipolar como tipos NPN y PNP.Estos son parte del Serie 7400, que puede encontrar a menudo en electrónica.

CMOS (semiconductor de óxido metálico complementario) puertas, por otro lado, usa Mosfets o Jfets y son conocidos por su rendimiento rápido y Uso de baja potencia.Las puertas CMOS son ampliamente utilizadas porque son confiables y funcionan bien incluso a altas velocidades.

Tanto TTL como CMOS tienen sus fuerzas, y la elección depende del tipo de circuito con el que esté trabajando.Pero comprender cómo funcionan le da una imagen más clara de cómo las compuertas lógicas encajan en la imagen más grande del diseño digital.

Símbolos utilizados para puertas lógicas

Para hacer diagramas de circuito Más fácil de leer y comprender, cada puerta lógica recibe una símbolo único.Estos símbolos lo ayudan a reconocer rápidamente qué tipo de lógica realiza la puerta sin necesidad de escribir ninguna explicación.

El uso de símbolos no solo ahorra espacio en un diagrama, sino que también mantiene su circuito ordenado y consistente.Esto se vuelve especialmente útil cuando trabajas con diseños más complejos, donde varias puertas están conectadas juntas.Una vez que se familiariza con estos símbolos, leer circuitos digitales se vuelve mucho más sencillo.

Los símbolos más utilizados incluyen aquellos para el Y, o, no, ni puertas.Cada uno tiene una forma distinta, por lo que puede distinguirlos instantáneamente.Estas puertas básicas aparecen a menudo en la electrónica digital principiante y avanzada, y sus símbolos se usan en libros de texto, Herramientas de software como Proteus, y diagramas esquemáticos del mundo real.

Aprender y reconocer estos símbolos es uno de los primeros pasos para sentirse cómodo Diseño de circuito lógico digital.

Figura 2. Símbolos de las puertas lógicas básicas

Tabla de verdad de las puertas lógicas

Cada puerta de lógica sigue una regla lógica específica que conecta sus entradas a su salida.A mesa de verdad es una forma simple y clara de mostrar cómo se comporta una puerta en todas las combinaciones de entrada posibles.Es como una hoja de trucos que le dice exactamente qué salida esperar para cada conjunto de entradas.

En una mesa de verdad típica, el Las entradas se enumeran a la izquierda y el salidas a la derecha.Este diseño le ayuda a rastrear fácilmente cómo fluye la lógica a través de la puerta.

La mesa de la verdad de un No puerta (que invierte su entrada) se muestra a continuación:

Aporte	Producción
0	1
1	0

Como puede ver, esta mesa tiene 2 filas, uno para cada posible valor de entrada.Eso es porque la puerta no solo tiene Una entrada, entonces 2¹ = 2 Combinaciones posibles.

El número de filas en una tabla de verdad depende de cuántas entradas tiene la puerta.Puede calcular el número de filas usando la fórmula 2ⁿ, dónde n es el número de entradas.Entonces, una puerta con 2 entradas tendrá 2² = 4 filas.

Las tablas de verdad son especialmente útiles en Lógica booleana y operaciones relacionadas con las matemáticas, donde la visualización de la relación de entrada-salida hace que sea más fácil entender cómo funciona un circuito.Una vez que esté familiarizado con ellos, descubrirá que son una herramienta poderosa para planificar y analizar sistemas digitales.

Cómo diseñar circuitos de puertas lógicas

Diseñar puertas lógicas puede ser simple una vez que comprenda los diferentes métodos utilizados.Puede construirlos utilizando componentes electrónicos básicos o buscar enfoques más avanzados que ofrezcan un mejor rendimiento.La elección depende del tipo de proyecto en el que esté trabajando y qué tan confiable o rápido desea que sea el circuito.

Una forma común de crear puertas lógicas es mediante el uso de componentes básicos como resistencias, diodos y transistores.Estos son excelentes para el aprendizaje y los pequeños proyectos.Algunos tipos bien conocidos de estos simples circuitos lógicos incluyen:

• RTL (lógica de resistencia-transistor) - Utiliza resistencias y transistores.Es fácil de construir, pero no es muy rápido o eficiente.

• DTL (lógica de diodo-transistor) - Combina diodos y transistores.Mejora el rendimiento ligeramente sobre RTL.

• ECL (lógica acoplada al emisor) - Se centra más en la velocidad pero consume más potencia.

• DRL (lógica de diodo-resistor) - Utiliza solo diodos y resistencias y es principalmente con fines educativos o de demostración.

Estos diseños simples funcionan bien para comprender cómo funcionan las puertas lógicas, pero a menudo vienen con inconvenientes como Tiempos de respuesta más lentos y sensibilidad al ruido, que puede afectar la precisión que funcionan.

Para mejorar el rendimiento, puede usar métodos más refinados como TTL y CMOS, que son comunes en los circuitos digitales cotidianos.Estos métodos son más rápidos, más estables y más adecuados para aplicaciones del mundo real.

• TTL (Transistor-Transistor Logic) Utiliza transistores NPN y PNP para crear puertas que cambian más rápido y funcionan mejor que los diseños básicos.Se ha utilizado ampliamente en sistemas digitales durante muchos años.

• CMOS (semiconductor de óxido metálico complementario) Utiliza MOSFET o FET.Es popular por su bajo uso de energía, conmutación rápida, y fuerte resistencia al ruido.Debido a estos beneficios, CMOS es el método más utilizado para el diseño de la puerta lógica hoy en día.

Si está construyendo un circuito más complejo o quiere algo que sea rápido y confiable, ir con TTL o CMOS le dará mejores resultados.Estos métodos se utilizan en la mayoría de los dispositivos modernos, por lo que aprenderlos lo ayudará a construir circuitos que sean más eficientes y confiables.

Hacer puertas lógicas con piezas electrónicas básicas

Aquí hay un ejemplo de un Y puerta Diseño utilizando Lógica de diodo-resistor (DRL) y un Puerta de NAND construido con Lógica de transistor de diodos (DTL). Estos tipos de circuitos son una buena manera de comprender cómo funcionan las puertas lógicas en un nivel básico.

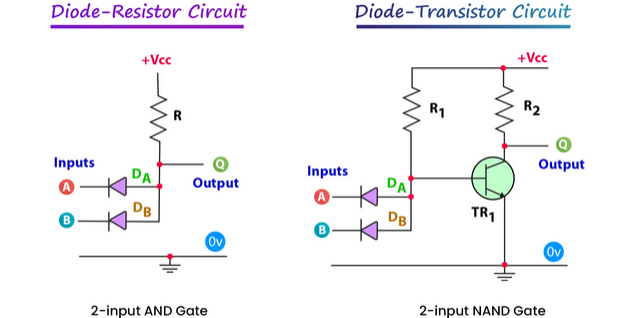

Figura 3. Diseño de circuito de y NAND Puertas con componentes básicos

Como puede ver en la figura anterior, estos circuitos son bastante simples de crear.Solo necesitan piezas básicas como diodos, resistencias y transistores.Esto los hace excelentes para aprender o construir pequeños circuitos experimentales.

Sin embargo, a pesar de que estas configuraciones son fáciles de construir, no se usan en circuitos integrados comerciales.La razón es que a menudo sufren Alta pérdida de potencia debido a resistencias de pull-up y respuestas retrasadas conocido como retrasos de propagación.Estos problemas pueden afectar el rendimiento y la confiabilidad de la puerta en circuitos más grandes o más rápidos.

Debido a esto, TTL y CMOS Se prefieren las tecnologías para diseñar puertas lógicas en aplicaciones prácticas.Ofrecen una mejor velocidad, un uso de menor potencia y resultados más consistentes.

Detalles de la puerta de lógica TTL

Ttl, o Lógica de transistor-transistor, usa Transistores NPN y PNP Para construir puertas lógicas digitales.Estas puertas son conocidas por su cambio rápido y se usan ampliamente en muchos circuitos electrónicos.Las puertas TTL están diseñadas para funcionar en niveles de voltaje específicos para representar estados lógicos.

En un puerta TTL ideal, a Bajo (0) La señal lógica corresponde a 0 voltios, y un Alto (1) La señal lógica corresponde a 5 voltios.Pero en los circuitos del mundo real, los niveles de voltaje son un poco más específicos.Se considera una señal BAJO Si es entre 0 y 0.8 voltios, y es ALTO Si es entre 2 y 5 voltios.El rango de 0.8V a 2V es inestable y no se reconoce claramente como alto o bajo.Esta área indefinida a menudo se llama "La tierra de ningún hombre"Porque puede causar un comportamiento impredecible.

Para evitar problemas en esta brecha de voltaje, los circuitos a menudo se usan Resistencias pull-up o desplegables.Estos ayudan a estabilizar la señal y mantenerla claramente dentro del rango alto o bajo.

Hay muchas versiones de TTL Logic Gate ICS, como 74LXX, 74LSXX, 74ALSXX, 74HCXX, 74HCTXX y 74ACTXX.Cada tipo tiene un rendimiento ligeramente diferente en función de su estructura y materiales internos, como velocidad, uso de energía o voltaje de conmutación.

TTL sigue siendo un método confiable y popular para construir puertas lógicas, especialmente cuando la velocidad es importante y los requisitos de potencia son moderados.

Detalles de la puerta lógica de CMOS

CMOS, que representa Semiconductor de óxido de metal complementario, es otro método popular utilizado para construir puertas lógicas.En lugar de usar transistores estándar, se usa los circuitos CMOS FET (transistores de efecto de campo) y Mosfets.Estos componentes hacen que las puertas CMOS sean más eficientes en términos de uso de energía y mejor para manejar el ruido electrónico.

En las puertas lógicas de CMOS, los niveles de voltaje utilizados para definir estados lógicos son un poco diferentes de TTL.Se considera una señal Bajo (0) Cuando cae entre 0 y 1.5 voltios, y se considera ALTO (1) Si es entre 3 y 18 voltios.Estos rangos de voltaje más amplios ayudan a CMOS Gates a operar bien en una variedad de suministros y aplicaciones.

Lógica Puertas	Bajo (0)	Alto (1)
TTL	0-0.8V	2-5V
CMOS	0-1.5V	3-18V

Una de las principales razones por las que CMOS se usa ampliamente hoy en día es por su bajo consumo de energía.A diferencia de TTL, las puertas de CMOS solo atraen una corriente significativa al cambiar los estados.Esto los convierte en una excelente opción para dispositivos y sistemas con baterías donde la eficiencia energética es importante.

Con su respuesta rápida, resistencia al ruido y bajo uso de energíaLas puertas CMOS se encuentran en la mayoría de los circuitos digitales modernos, desde microcontroladores y chips de memoria hasta teléfonos inteligentes y computadoras.

Diferentes tipos de puertas lógicas

Las puertas lógicas vienen en muchas formas, en función de cuántas entradas tienen y el tipo de lógica que siguen.Si bien hay muchos tipos especializados, la mayoría de los circuitos digitales usan solo unas pocas puertas comunes.Una vez que comprenda estos básicos y avanzados, se vuelve más fácil trabajar con diseños lógicos más complejos.

Puertas lógicas básicas: la base de los circuitos digitales

Hay tres puertas lógicas principales que forman la base de todas las operaciones digitales:

• Y puerta - Salidas altas solo cuando todas las entradas son altas.

• O puerta - sale alto cuando al menos una entrada es alta.

• No puerta - También llamado inversor;Reversa al valor de entrada.Si la entrada es 1, la salida es 0 y viceversa.

Estas puertas son a menudo el punto de partida al diseñar circuitos lógicos porque son fáciles de entender y ampliamente utilizados.

Figura 4. Símbolos y tablas de verdad de las puertas lógicas comunes

Puertas lógicas avanzadas de uso común

Además de las puertas básicas, hay varias puertas avanzadas hecho combinando o extendiendo la lógica básica.Estos incluyen:

• Puerta de NAND - Funciona como una puerta y una puerta seguida de una puerta no.Da una salida baja solo si todas las entradas son altas.

• Ni puerta - Combina o no.Da una salida alta solo cuando todas las entradas son bajas.

• Xor Gate (exclusivo OR) - Salidas altas solo cuando las entradas son diferentes.

• Xnor Gate (exclusivo NOR) - sale altas cuando las entradas son las mismas.

Estas puertas se encuentran en una amplia gama de sistemas basados ​​en lógica, desde controladores simples hasta procesadores complejos.

Figura 5. Símbolos de las puertas lógicas

Puertas lógicas menos comunes pero aún útiles

También hay algunas puertas menos utilizadas que tienen propósitos especiales en diseño lógico:

• Min Gate (lógica mínima) - emite el valor de entrada más pequeño.

• GATE MAX (Lógica máxima) - emite el valor de entrada más grande.

• Inh Gate (inhibir la lógica) - Bloquea la salida en función de una señal de control.

• Maj Gate (lógica mayoritaria) - emite el valor en el que la mayoría de las entradas de acuerdo.

• IMP GATE (Lógica de implicación) - Produce salida basada en la lógica condicional.

Aunque no lo verá en cada diseño, pueden ser útiles en ciertas aplicaciones donde se necesita un comportamiento lógico específico.

Y puerta de trabajo

El Y puerta es una de las puertas lógicas más utilizadas en electrónica digital, especialmente en sistemas donde múltiples condiciones deben ser verdaderas al mismo tiempo.Realiza una operación lógica conocida como conjunción, lo que significa que verifica si todas las entradas son altas (1). Si lo son, la salida es alta.Sin embargo, si incluso Una entrada es baja (0), La salida se vuelve baja.

Esta puerta se usa a menudo en los sistemas de control donde se debe cumplir más de un requisito para que algo suceda.Por ejemplo, en un circuito donde tanto un sensor como un interruptor deben estar encendido para alimentar un motor, una puerta y la puerta se adapta perfectamente.

La operación de una puerta y se puede representar como A · b = y, donde A y B son las entradas e Y es la salida.Es importante saber que y las puertas pueden haber Más de dos entradas, y todos deben ser altos para que la salida sea alta.De lo contrario, la puerta produce una salida baja.

Figura 6. Y símbolo de la puerta

A	B	A.B
0	0	0
0	1	0
1	0	0
1	1	1

La figura anterior muestra el símbolo de la puerta y la tabla de verdad a continuación, la lógica hace que la lógica sea aún más clara.Puede ver que solo la última combinación de entrada (1, 1) da una alta salida.Todas las demás combinaciones conducen a una salida baja, lo que coincide con el comportamiento descrito.

Y simulación de puerta en proteo

Simulando la puerta y Proteo es una excelente manera de ver cómo se comporta en un circuito real.Proteus incluye un componente incorporado y de puerta en su biblioteca, por lo que puede arrastrarlo a su espacio de trabajo y configurar una prueba fácilmente.

Figura 7. Simulación de y puerta en Proteus

Para realizar la simulación, necesitará:

• Y puerta

• Lógica alternar (Para cambiar los valores de entrada entre 0 y 1)

• CONDUJO (para visualizar el estado de salida)

• Terminal de tierra

Comience colocando la puerta y la puerta en el área de diseño.Conectar lógica alternar a las entradas y un CONDUJO en el pin de salida.Adjunte el suelo necesario para completar el circuito.Una vez que ejecute la simulación, intente cambiar las entradas.Notarás que el El LED solo se ilumina cuando ambas entradas son altas—Justo como se esperaba de la tabla de verdad.

Esta simple simulación le brinda una comprensión sólida de cómo funciona y la puerta en los circuitos digitales reales.También muestra cómo las diferentes condiciones de entrada afectan directamente la salida.Es una forma efectiva de aprender cómo se pueden usar puertas lógicas para tomar decisiones dentro de los sistemas electrónicos.

O puerta de trabajo

El O puerta es otro componente clave en los sistemas lógicos digitales.Funciona en una lógica conocida como disyunción, lo que significa que verifica si Al menos una entrada es alta (1).Si es así, la salida también será alta.El único caso en el que la salida es baja (0) es cuando Todas las entradas son bajas.

Este tipo de puerta es útil en situaciones donde cualquiera de las múltiples condiciones Ser cierto es suficiente para desencadenar una acción.Por ejemplo, si desea que se encienda una luz cuando se presione cualquiera de los dos interruptores, una puerta o la puerta es la opción correcta.

La función de la puerta o generalmente se expresa como A + b = y , donde A y B son las entradas e Y es la salida.Tenga en cuenta que el signo más (+) aquí no significa suma aritmética; representa una operación lógica u operativa.

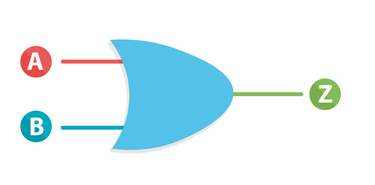

Figura 8. O símbolo de la puerta

A	B	A+B
0	0	0
0	1	1
1	0	1
1	1	1

Como se muestra en la tabla de verdad arriba, la salida es baja Solo cuando ambas entradas son 0.En cualquier otro caso, incluso si solo una entrada es alta, la salida es alta.Esto lo hace diferente de la puerta y la puerta, lo que requiere que todas las entradas sean altas para obtener una salida alta.

O simulación de puerta en proteo

Para comprender mejor cómo funciona o la puerta, puede simularlo usando Proteo, como lo hiciste con la puerta y la puerta.Proteus tiene un componente incorporado o de puerta que puede usar fácilmente en la configuración de su circuito.

Figura 9. Simulación de o puerta en Proteus

Para esta simulación, necesitará los siguientes componentes:

• O puerta

• Lógica alternar (para aplicar señales de entrada)

• CONDUJO (para visualizar la salida)

• Terminal de tierra

Una vez que los componentes están conectados, altere las entradas para probar diferentes combinaciones.Notarás que el LED se enciende Si una o ambas entradas están configuradas en alta.El LED estancias Apagado solo cuando ambas entradas son bajas, que coincide exactamente con lo que muestra la tabla de verdad.

Esta simulación es una forma práctica de observar cómo o las puertas manejan las condiciones lógicas.Hace que sea más fácil comprender cómo se usan en circuitos reales para tomar decisiones cuando cualquier condición es suficiente para activar la salida.

No de la puerta de trabajo

El No puerta, también llamado un inversor, es la puerta lógica más básica que encontrará en la electrónica digital.Solo tiene una entrada y una saliday su principal trabajo es Revertir la entrada valor.Si le das un 0, la salida se convierte en 1.Si la entrada es 1, la salida voltea a 0.Es por eso que se llama inversor, simplemente invertida la señal que recibe.

Esta puerta a menudo se representa usando A', dónde A es la entrada y el apóstrofe (') significa "no" o "opuesto".Se usa comúnmente cuando necesita un circuito para reaccionar cuando una señal es no presente, o para deshabilitar algo cuando una condición se activa.Por ejemplo, si desea que un sistema permanezca apagado mientras un sensor está encendido, podría usar una puerta no para revertir la señal.

Figura 10. No símbolo de la puerta

A	B
0	1
1	0

El mesa de verdad porque la puerta no es extremadamente simple y fácil de recordar.Dado que solo hay una entrada, solo hay Dos posibilidades.Cuando la entrada es 0, la salida es 1.Cuando la entrada es 1, la salida es 0.Este comportamiento limpio y predecible hace que la puerta no sea muy útil en el diseño lógico.

No simulación de puerta en proteo

Puede ver fácilmente cómo funciona una puerta no configurando un rápido simulación en proteus.Proteus ofrece una compuerta prebuilt no en su biblioteca de componentes, lo que hace que la configuración sea rápida y amigable para principiantes.

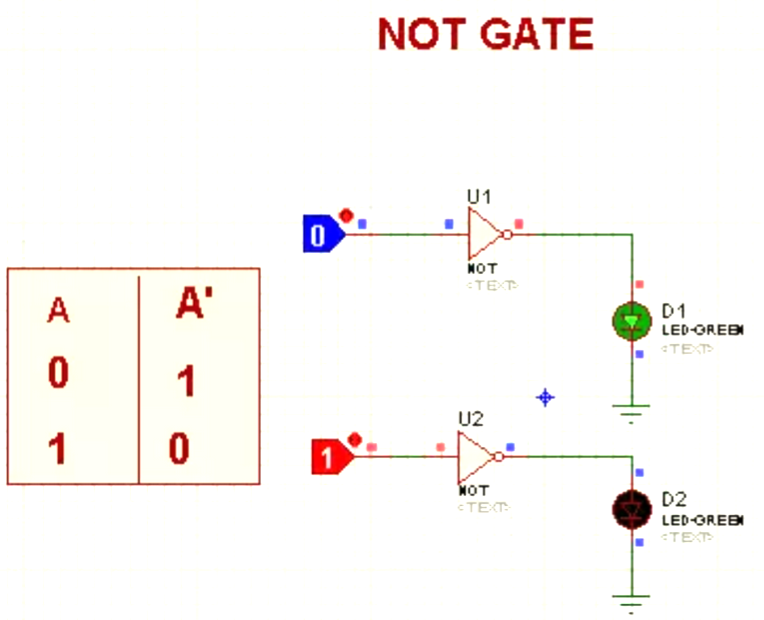

Figura 11. Simulación de no puerta en proteo

Para construir la simulación, necesitará los siguientes componentes:

• No puerta

• Alternar lógica (para cambiar la entrada manualmente)

• CONDUJO (para mostrar la salida visualmente)

• Terminal de tierra

Comience colocando la puerta no en su espacio de trabajo Proteus.Conecte el alternar lógica a su entrada y al LED a su salida.Finalmente, agregue una conexión a tierra para completar el circuito.Cuando ejecute la simulación y cambie la alternancia lógica entre 0 y 1, verá que el LED se ilumina cuando la entrada es 0, y se apaga cuando la entrada es 1.

Esta configuración simple demuestra claramente el comportamiento del inversor.Después de aprender cómo Y y O Las puertas trabajan, comprender la puerta no completa el trío de Puertas lógicas básicas.Estas puertas forman el base Para todos los demás circuitos lógicos digitales, y dominarlos le brinda un fuerte punto de partida para explorar diseños más complejos.

Conclusión

Comprender las puertas lógicas es el primer paso para aprender cómo funcionan los circuitos digitales.Desde puertas simples como y, o, y no hasta opciones más avanzadas como NAND y XOR, cada una juega un papel único en el procesamiento de señales binarias.Estas puertas son fáciles de comprender una vez que conoce sus símbolos, tablas de verdad y cómo probarlas a través de la simulación.El uso de herramientas como Proteus deja el proceso de aprendizaje más claro y más práctico.A medida que genere confianza con estos conceptos básicos, le resultará más fácil pasar a sistemas digitales más complejos.Ya sea que esté experimentando o estudiando, estos bloques de construcción seguirán apareciendo una y otra vez.
