Cómo funciona el transistor BC108 en circuitos

El transistor BC108 es un componente versátil y confiable ampliamente utilizado en varios circuitos electrónicos.Este artículo explora sus características, principios de trabajo, configuración de PIN y numerosas aplicaciones.Ya sea que esté buscando amplificar las señales o crear circuitos de conmutación eficientes, el BC108 ofrece un rendimiento y flexibilidad confiables para una variedad de usos.

Catalogar

Descripción general del transistor BC108

El BC108 El transistor es un dispositivo pequeño y confiable que a menudo se usa en circuitos electrónicos para tareas como cambiar y amplificar señales.Viene en un paquete de lata de metal a 18, que no solo protege los componentes internos, sino que también ayuda a gestionar el calor, por lo que es adecuado para circuitos que generan un poco de calor durante la operación.Su diseño de NPN significa que permite que la corriente fluya fácilmente desde el colector al emisor cuando el terminal base se activa con una pequeña cantidad de voltaje.

Este transistor ha sido una opción popular durante décadas, especialmente en equipos de audio de estilo vintage como pedales de fuzz y otros efectos de sonido.Su estructura simple y su rendimiento confiable lo convierten en un favorito entre los aficionados y los profesionales por igual.Si está trabajando en un proyecto que implica el procesamiento de señales o los efectos de audio, el BC108 podría ser exactamente lo que necesita.

¿Cómo funciona el transistor BC108?

El transistor BC108 funciona utilizando una pequeña corriente aplicada a su terminal base para controlar una corriente más grande que fluye entre el colector y los terminales de emisor.Piense en ello como un guardián: un pequeño empuje en la base permite que pase una corriente mucho más grande, lo que le permite amplificar las señales o actuar como un interruptor.

Cuando aplica voltaje a la base, el transistor ingresa a su estado activo y permite que la corriente fluya a través de la ruta del emisor de colección.Si elimina la corriente base, el transistor deja de conducir y apagar.Este simple comportamiento de encendido/apagado lo hace útil en los circuitos donde se necesita controlar el flujo de electricidad.

Una de sus características destacadas es la capacidad de amplificar las señales.Una pequeña señal en la base puede crear una salida mucho más grande, por lo que a menudo se usa en circuitos de audio y radio.Sin embargo, para mantener el transistor estable y evitar un comportamiento inesperado, es una buena práctica conectar una resistencia al terminal base.Esto ayuda a prevenir desencadenantes falsos y mantiene su circuito funcionando sin problemas.

Configuración de PIN del transistor BC108

El transistor BC108 tiene tres pines distintos, cada uno que juega un papel específico en su operación.Saber cómo funcionan estos pines es importante para conectar el transistor correctamente y garantizar que el circuito funcione como se esperaba.

• Pin 1 (emisor): Aquí es donde la corriente sale del transistor y fluye al resto del circuito.Actúa como el terminal de salida para la corriente que pasa a través del transistor.

• Pin 2 (base): la base sirve como punto de control para el transistor.Una pequeña corriente aplicada a este pin activa el transistor, lo que le permite encender o amplificar la señal, dependiendo del diseño del circuito.

• Pin 3 (colector): este pin es donde la corriente principal ingresa al transistor.Maneja el flujo más grande de corriente y funciona con el emisor para completar el circuito.El coleccionista esencialmente reúne la corriente que luego se pasa al emisor.

Especificaciones y características del transistor BC108

Parámetro	Valor
Tipo de transistor	Transistor de unión bipolar NPN (BJT)
Número de terminales	Tres (emisor, base, coleccionista)
Tipo de paquete	A 18
Diseño de 18	Cubierta de metal con funcionalidad de disipador de calor
Voltaje de coleccionista a emisor (VCE)	25V
Voltaje de coleccionista a base (VCB)	30V
Voltaje de emisor a base (VEB)	5V
Voltaje de saturación (VCE (SAT))	0.25V a 0.60V
Corriente del coleccionista (IC)	0.2a
Disipación de potencia	0.6W/℃
Ganancia actual de DC (HFE)	110 a 800
Frecuencia de transición (ft)	150MHz
Rango de temperatura	-65 ℃ a 200 ℃
Resistencia térmica	175 ℃/W
Figura de ruido	10dB
Capacitancia de salida	4.5pf

Equivalentes del transistor BC108

El transistor BC108 tiene varios transistores NPN equivalentes y un transistor PNP complementario:

• BC548

• BC547

• 2N3904

• BC549

• BC107

• 2N3053

Su equivalente de PNP complementario es BC178, y la versión SMD es Mmbth10 (SOT-23).Elegir un equivalente adecuado depende de los requisitos del circuito.

Consejos para el uso a largo plazo del transistor BC108

Para garantizar que el transistor BC108 funcione de manera confiable con el tiempo, es una buena idea seguir algunas pautas prácticas.Operar el transistor por debajo de sus calificaciones máximas es una de las formas más efectivas de extender su vida.Por ejemplo, el transistor puede manejar una corriente de colector máxima de 100 mA, pero es más seguro limitar la carga a 80 mA o menos.Del mismo modo, el voltaje máximo del coleccionista al emisor es de 20 V, pero mantenerlo por debajo de 16V puede ayudar a mantener un funcionamiento estable.

La temperatura también juega un papel importante en la longevidad del transistor.Debe operarlo dentro del rango recomendado de -65 ° C a 150 ° C para evitar el sobrecalentamiento o el daño.Además, la resistencia base afecta qué tan bien funciona el transistor con el tiempo.Seleccionar el valor de resistencia correcto asegura que el transistor se mantenga estable y evita un desgaste innecesario.Seguir estos pasos lo ayudará a aprovechar al máximo el BC108 en sus circuitos.

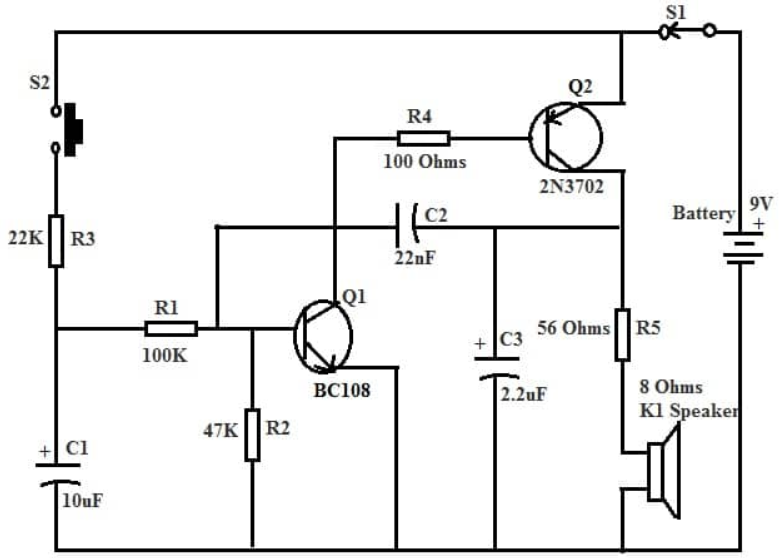

Circuito de sirena de la policía con transistor BC108

Crear un circuito de sirena de la policía con el transistor BC108 es un proyecto simple y agradable.El circuito produce un sonido que imita una sirena de la policía, recorriendo en bicicleta a través de tonos altos y bajos a medida que funciona.Para ensamblar este circuito, necesitará algunos componentes: dos interruptores (S1 y S2), resistencias con valores como 100k, 47k, 22k, 100 ohmios y 56 ohmios, y condensadores clasificados a 10 µF, 22 nf y 2.2 µF.También requiere dos transistores, BC108 y 2N3702, un altavoz de 8 ohmios y una batería de 9V.

Una vez que todos los componentes están conectados según el diagrama de circuito, el diseño permite que el sonido de la sirena se genere activando y desactivando los transistores en un patrón controlado.Este comportamiento ciclista crea el aumento y la caída de tono que caracteriza a una sirena policial.El circuito es sencillo de construir y una excelente manera de comprender las capacidades de conmutación del transistor BC108.

Cómo funciona el circuito de sirena de la policía

La operación del circuito de sirena de la policía gira en torno a la carga y descarga de condensadores, que controlan la conmutación de los transistores.Cuando se presiona el botón S2, el condensador C1 comienza a cargarse.Este proceso enciende gradualmente el transistor Q1, creando un tono creciente.Por el contrario, cuando se libera el botón S1, el condensador C1 descarga, apagando gradualmente el transistor Q1.Esta descarga reduce la frecuencia, lo que resulta en un tono decreciente.

A medida que se enciende Q1, su voltaje de colección cae, activando el transistor Q2.Al mismo tiempo, el condensador C2 se cobra a casi el suministro de voltaje completo, lo que aumenta el voltaje del emisor de colector de Q2.Este cambio en el voltaje se vuelve a retomar a la base de Q1 a través del condensador C2, reduciendo ligeramente la saturación de Q1.Como resultado, el voltaje en el coleccionista de Q1 cae aún más, lo que hace que Q2 se apague progresivamente.Esta secuencia se repite hasta que tanto Q1 como Q2 están completamente apagados.

Una vez que el condensador C2 se descarga, el transistor Q1 vuelve a encender, iniciando un nuevo ciclo.El ciclo de carga y descarga crea el aumento y la caída alterna del tono de la sirena.La interacción entre los componentes mantiene el circuito funcionando sin problemas, produciendo el sonido característico de una sirena policial.

Aplicaciones comunes del transistor BC108

El transistor BC108 es versátil y ampliamente utilizado en aplicaciones como:

Parpadeadores y atenuadores LED

Puede usar el transistor BC108 en circuitos diseñados para controlar luces intermitentes o LED de atenuación.Actúa como un interruptor que controla el flujo de corriente, lo que le permite crear efectos de luz ajustables o patrones de parpadeo cronometrados.Esto lo hace ideal para iluminación decorativa y circuitos indicadores.

Conmutación de alta frecuencia

El BC108 es adecuado para aplicaciones de conmutación de alta velocidad, donde se requieren estados rápidos de encendido y apagado.Se realiza de manera eficiente en tales configuraciones, lo que permite el control de dispositivos electrónicos que necesitan tiempos de respuesta rápidos, como puertas lógicas o circuitos digitales.

Preamplificadores para amplificadores de potencia

En los sistemas de audio, el transistor BC108 a menudo se usa en etapas de preamplificador para aumentar las señales de audio débiles antes de enviarlas al amplificador principal.Asegura que la señal sea lo suficientemente fuerte para un mayor procesamiento, ayudando a mantener la calidad del sonido sin distorsión.

Moduladores y demoduladores de RF

La capacidad del transistor para manejar altas frecuencias lo convierte en una excelente opción para aplicaciones de radiofrecuencia (RF).Se puede usar en circuitos que modulan las señales (combinan audio con una señal portadora) o las demodular (extraiga el audio de una señal de portador), desempeñando un papel clave en los sistemas de comunicación.

Procesamiento de señal de bajo ruido

El BC108 es conocido por sus características de bajo ruido, lo que lo hace ideal para circuitos donde la claridad de la señal es una prioridad.Se usa con frecuencia en etapas de entrada de dispositivos como micrófonos y sensores para reducir el ruido no deseado y mejorar la calidad de la señal.

Circuitos de RF

En los circuitos de RF, el transistor BC108 proporciona un rendimiento confiable para transmitir y recibir señales de radio.Su respuesta de alta frecuencia garantiza un procesamiento de señal preciso, por lo que es una elección común en los proyectos de comunicación inalámbrica.

Circuitos de conmutación

Este transistor a menudo se usa en circuitos de conmutación básicos donde controla el flujo de corriente entre los componentes.Su capacidad de alternar entre estados de encendido y apagado lo convierte en un interruptor eficiente para varios dispositivos electrónicos pequeños.

Configuraciones de pares de Darlington

Cuando se combina con otro transistor, el BC108 se puede usar en una configuración de Darlington para lograr una mayor ganancia de corriente.Esto es útil en aplicaciones en las que se requiere una amplificación de señales débiles, como en sensores y circuitos de control.

Amplificación de baja potencia

El BC108 se usa con frecuencia en circuitos de amplificador de baja potencia para aumentar las señales pequeñas.Su confiabilidad y eficiencia lo hacen adecuado para aplicaciones como la amplificación de audio y el procesamiento de señales en dispositivos de baja potencia.

Aplicaciones de conmutación de alta velocidad

La capacidad del transistor para manejar transiciones rápidas entre los estados de encendido y apagado también lo hace ideal para el cambio de alta velocidad en circuitos lógicos, temporizadores y otros dispositivos digitales.

Dimmers LED, amplificadores de potencia y destellos

En los atenuadores LED, el BC108 permite un control preciso de la intensidad de la luz, mientras que en los amplificadores de potencia, aumenta las señales para conducir cargas más grandes.También es un componente común en los circuitos intermitentes, donde se enciende y apaga las luces a intervalos establecidos.

Aplicaciones de audio

El BC108 es uno de los favoritos en aplicaciones de audio debido a su capacidad para manejar pequeñas señales de manera limpia y con un ruido mínimo.Ya sea en preamplificadores o procesadores de señal de audio, garantiza una calidad de sonido constante, por lo que es una opción confiable para la música y los sistemas de sonido.
