Tipos de conector de fibra: SC vs LC vs FC vs MTP vs MPO

Los conectores de fibra óptica ayudan a los cables de fibra se unen para que las señales de luz puedan avanzar claramente.En esta guía, obtendrá un desglose simple de lo que hacen estos conectores, cómo funcionan, los diferentes tipos que existen, qué características para buscar, dónde se usan comúnmente, los pros y los contras de cada uno, cómo elegir el correcto y consejos para configurarlos y mantenerlos en buena forma.

Catalogar

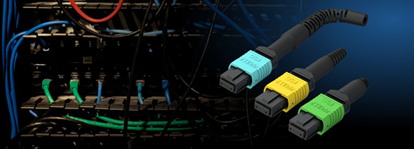

Figura 1. Conectores de fibra óptica en un estante de datos

Descripción general de los conectores de fibra óptica

Los conectores de fibra óptica son piezas pequeñas que permiten que dos cables de fibra se unan para que las señales de luz puedan moverse de un extremo a otro.Puede que no parezcan un gran problema, pero juegan un papel muy importante en mantener sus conexiones de Internet, videollamadas y otras conexiones de datos rápidas y claras.Dentro de cada conector hay una pequeña manga que sostiene los hilos de fibra en la posición derecha, por lo que la señal de luz pasa limpiamente sin bloquear o dispersar.

Verá diferentes tipos dependiendo de dónde se usen.Algunos están hechos para adaptarse a puntos apretados como bastidores de servidores, mientras que otros están construidos para permanecer bloqueados en su lugar, incluso si hay movimiento o vibración.La forma en que se conectan también es importante.Algunos se ajustan, otros se torcen o atornillan, y eso puede afectar lo rápido o seguro que se siente la configuración.

¿Cómo funcionan los conectores de fibra óptica?

Los conectores de fibra óptica funcionan alineando con precisión los núcleos de vidrio de dos cables de fibra para que las señales de luz puedan pasar de una a otra con una pérdida mínima.Cada conector utiliza una férula de cerámica para mantener la fibra en su lugar y mantenerla centrada.Cuando se unen dos conectores, sus extremos se acercan lo suficiente como para que la luz viaja sin problemas.

Los conectores están diseñados para sostener las fibras con fuerza, a menudo utilizando mecanismos cargados de resorte.Algunos tipos empujan, otros giran o atornilan, dependiendo del diseño.Los conectores multifibra como MTP o MPO alinean múltiples fibras a la vez en un solo paso.

Tipos de conectores de fibra óptica

Conector LC

Figura 2. LC (conector Lucent)

Los conectores LC son una opción de referencia cuando no tiene poco espacio.Con su pequeño factor de forma y su pestillo de empuje, son perfectos para bastidores y paneles de alta densidad.

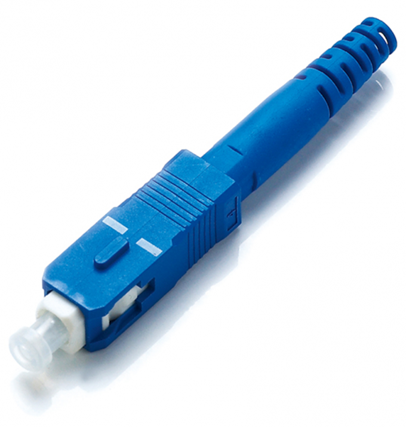

Figura 3. SC (conector de suscriptores)

El conector SC es una de esas cosas que solo facilita la vida cuando está configurando conexiones de fibra.Tiene una forma cuadrada y un estilo de clic simple, por lo que no necesita luchar con él.Solo conéctelo y se queda.

Conector ST

Figura 4. ST (conector de punta recta)

El conector ST tiene un cuerpo redondo y se conecta con un toque simple.

Conector FC

Figura 5. FC (conector de férula)

El conector FC se atornilla en su lugar, lo que ayuda a permanecer firmemente conectado, incluso si hay mucho movimiento cerca.

Conector MTP/MPO

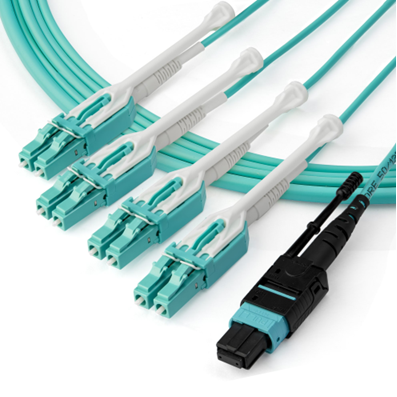

Figura 6. MTP (presentación de terminación de fibra múltiple)

Los conectores MTP y MPO están hechos para trabajos que necesitan mover muchos datos rápidamente.En lugar de manejar solo una fibra, estos pueden administrar paquetes de 12, 24 o incluso más fibras en un solo tapón rectangular.

Tipo de conector	Ventajas	Desventajas
LC	Tamaño pequeño para configuraciones de alta densidad Baja pérdida de inserción Común en los sistemas modernos	Pestillo frágil Puede ser difícil de agarrar en espacios tensos
CAROLINA DEL SUR	Conexión fácil de empuje Rentable Ampliamente utilizado	Cuerpo más grande, ocupa más espacio de panel
CALLE	Twist-Lock garantiza un ajuste seguro Diseño simple para una conexión rápida	Desactivado para las redes modernas de alta velocidad Mayor pérdida de inserción
FC	La conexión roscada es resistente a la vibración Alineación precisa	Más lento para instalar y eliminar Menos común en nuevas construcciones
MPO/MTP	Admite múltiples fibras en un conector Ahorra espacio en el estante	Mayor pérdida de inserción Requiere gestión de polaridad y género
CS/SN/MDC	Extremadamente compacto Diseñado para 400 g y arriba	Todavía no es ampliamente adoptado Puede necesitar adaptadores y herramientas especiales

Características de los conectores de fibra óptica

Los conectores de fibra óptica creados juegan un papel en qué tan bien su conexión se mantiene, especialmente en sistemas que manejan mucho tráfico.Esto es lo que les da su ventaja.

Precisión de la férula

En el núcleo de cada conector hay una férula, generalmente hecha de cerámica, que mantiene la fibra en su lugar.Su trabajo es mantener todo alineado para que la luz pase directamente sin desenterrar el rumbo.Algunas férulas son grandes y fáciles de manejar, como las de los conectores SC o FC.Otros, como los de los conectores LC, son más pequeños y excelentes cuando trabaja con espacio limitado.

Baja inserción y pérdida de retorno

Cuando una fibra está conectada, un poco de señal puede perderse o recuperarse.Un buen conector ayuda a evitar eso.Desea una baja pérdida de inserción, lo que significa que no se cae mucha señal durante la conexión, y la baja pérdida de retorno, lo que significa que menos señal se refleja.Los conectores pulidos como los tipos de UPC o APC hacen un mejor trabajo en esto, lo que ayuda a mantener todo funcionando rápido y claro.

Tipos de pulido y cara final

Figura 7. Comparación de PC, UPC y APC End Face Pineading

La punta del conector está pulida para dar forma a cómo se refleja la luz.Hay tres tipos principales:

• La PC está ligeramente redondeada para el contacto completo

• UPC se pule más suave para una reflexión aún menos

• APC tiene un ligero ángulo para reducir el rebote aún más

El color hace que sea fácil distinguirlos: UPC suele ser azul, APC es verde.Usar el correcto realmente puede ayudar si su sistema es sensible a la luz que rebota hacia atrás.

Opciones de formato: simplex y dúplex

Los conectores vienen en simplex, que maneja una fibra o dúplex, que maneja dos.Duplex es la mejor opción cuando necesita datos que fluyan en ambas direcciones, como con Ethernet.

Compatibilidad con fibras de modo único y en modo múltiple

La mayoría de los conectores funcionan con fibras de modo único y múltiple, pero debe coincidir correctamente con el tamaño del núcleo de la fibra y la fibra.Si no se alinean, su señal podría debilitarse o perderse.

Comparación de tipos de conector de fibra óptica común: SC vs LC vs FC vs MTP vs MPO

Atributo	SC (conector de suscriptor)	LC (conector Lucent)	FC (conector de férula)	MTP (empuje de terminación múltiple de fibra)	MPO (empuje múltiple de fibra)
Tipo de conector	Fibra única	Fibra única	Fibra única	Multifibra (hasta 24 fibras)	Multifibra (12 o 24 fibras comunes)
Tamaño	Medio	Pequeño (la mitad del tamaño de SC)	Grande	Diseño compacto de múltiples fibras	Igual que MTP
Diámetro de la férula	2.5 mm	1.25 mm	2.5 mm	Múltiples fibras con pasadores de guía	Múltiples fibras con o sin alfileres
Estilo de apareamiento	Empuje	Empuje	Enhebrado	Push-Pull con alineación de pines	Push-Pull con alineación de pines
Pérdida de inserción típica	~ 0.25 dB	~ 0.20 dB	~ 0.30 dB	~ 0.35 dB	~ 0.35 dB
Pérdida de retorno (UPC/APC)	> 50 dB /> 60 dB	> 50 dB /> 60 dB	> 45 dB /> 60 dB	> 20 dB /> 60 dB	> 20 dB /> 60 dB
Estructura de género	Hombre/mujer	Hombre/mujer	Hombre/mujer	Determinado por pasadores de guía	Determinado por pasadores de guía
Gestión de polaridad	Fácil	Fácil	Fácil	Complejo (requerido polaridad y llave)	Complejo (requerido polaridad y llave)
Modos compatibles	Modo único y múltiple	Modo único y múltiple	Modo único y múltiple	Disponible en ambos modos	Disponible en ambos modos
Ancho de banda/caso de uso	Transmisión de gigabit	Admite hasta 10 g/40 g	Comunicación de precisión	Admite enlaces de alta velocidad 40G/100G	Transmisión paralela de alta velocidad
Aplicaciones típicas	Paneles de parche, terminales ópticas	Paneles de parche densos, módulos SFP	Equipo de laboratorio, uso industrial	Cableado de la red troncal, módulos QSFP	Centros de datos, interconexiones de conmutación
Resistencia mecánica	Moderado	Bien	Muy fuerte (resistente a la vibración)	Bien	Bien
Distancia de transmisión	Metros a decenas de kilómetros	Metros a decenas de kilómetros	Metros a decenas de kilómetros	Metros a cientos de metros (corto rango)	Metros a cientos de metros

Instalación y mantenimiento

La instalación y el mantenimiento de los conectores de fibra óptica ayudan correctamente a prevenir la pérdida de señal, mantiene las conexiones estables y extiende la vida útil de su red.

Proceso de instalación

Algunos pasos simples durante la configuración y el mantenimiento de rutina pueden ahorrarlo de problemas frustrantes más adelante.

• Limpieza del conector: antes de enchufar cualquier cosa, limpie ambos extremos del conector con toallitas sin pelusa o un limpiador de fibra adecuado.El polvo puede parecer inofensivo, pero incluso una pequeña partícula puede estropear la señal o causar problemas de reflexión.

• Verificación de polaridad y orientación: asegúrese de que todo esté frente a la manera correcta.Esto es especialmente importante con los conectores LC Duplex o los de fibra múltiple como MTP y MPO.Si están volcados o desalineados, los datos pueden terminar en la dirección incorrecta o no aparecer en absoluto.

• Proceso de apareamiento: inserte el conector con presión recta y suave.No lo doble ni lo torcies en su lugar.Si está utilizando un tipo roscado como FC, gire lo suficiente como para sostener sin exceso de tiempo.

• Administración de cables: una vez que haya terminado de conectarse, mantenga los cables ordenados y etiquetados.Evite curvas afiladas o cualquier tirar de los cables.Un diseño limpio no solo se ve mejor, sino que también protege sus conexiones con el tiempo.

• Pruebas: después de que todo esté en su lugar, pruebe cada conexión utilizando un medidor de energía o una herramienta similar.Es la forma más fácil de verificar la intensidad de la señal y asegurarse de que su configuración funcione como debería ser.

Pautas de mantenimiento

Figura 14. Limpieza de un conector de fibra óptica

Solo unos pocos hábitos simples pueden ayudarlo a evitar problemas de señal y reducir las reparaciones futuras.

• Inspección regular: tómese un momento de vez en cuando para verificar sus conectores.Busque suciedad, rasguños o cualquier daño alrededor de la punta.Si tiene un alcance de fibra, úselo para obtener una vista más cercana.Incluso los fallas pequeñas pueden interferir con cómo fluye la señal.

• Vuelva a limpiar según sea necesario: si desconectas un conector, limpia nuevamente antes de conectarlo. Solo tarda unos segundos con el polvo o los aceites para la piel para establecerse, especialmente en áreas ocupadas.Una limpieza rápida puede ahorrarle de horas de problemas de conexión más adelante.

• Uso de las tapas de polvo: siempre cubra conectores y puertos no utilizados con tapas de polvo.Es una manera fácil de protegerlos de la suciedad en el aire y ayuda a mantener las cosas funcionando como deberían cuando estén listos para volver a conectarse.

• Documentación y etiquetado: escriba cosas.Rastree cuando instaló el conector, qué tipo es y cualquier resultado de la prueba que haya tomado.Etiquete cada cable y puerto claramente.Esto hace que las actualizaciones o reparaciones futuras sean más fáciles y rápidas, ya que no tendrá que adivinar o retroceder.

Conclusión

Los conectores de fibra óptica hacen mucho trabajo pesado cuando se trata de mantener su red fuerte y estable.Dejan que las señales de luz pasen de un cable a otro, lo que mantiene cosas como su Internet, las videollamadas y la transmisión funcionando sin problemas.En esta guía, aprendió cuáles son estos conectores, cómo funcionan, los diferentes tipos y dónde son más útiles.También caminamos por cómo elegir el adecuado para su configuración y cómo cuidarla una vez que está instalado.
