Por qué elegir MAX250CSD para proyectos de comunicación en serie

El MAX250CSD le ofrece una forma sencilla de conectar circuitos lógicos modernos a puertos serie RS-232 clásicos.Con controladores y receptores integrados, maneja rutas de transmisión y recepción en un paquete pequeño.Puede ejecutarlo desde un único suministro de 5 V e incluso crea internamente los niveles de voltaje RS-232 requeridos.Eso significa menos piezas externas y un diseño más sencillo.Ya sea que esté conectando una placa de control a una PC o agregando un puerto serie a su sistema, este chip mantiene todo limpio y confiable.Su diseño full duplex le permite enviar y recibir datos al mismo tiempo sin cambios adicionales.En esta guía, explorará sus características, detalles de pines, estructura interna y aplicaciones comunes.

Catálogo

Descripción general de MAX250CSD

el MAX250CSD es un transceptor RS 232 full duplex diseñado para conectar niveles lógicos CMOS y TTL a puertos de comunicación serie estándar.Integra dos controladores de línea y dos receptores de línea en un paquete SOIC de 14 pines, que admite el intercambio de datos bidireccional a través de un único suministro de 5 voltios.Una bomba de carga interna genera los voltajes de salida positivos y negativos necesarios para la señalización RS 232 sin necesidad de rieles de alimentación duales.El dispositivo es adecuado para sistemas integrados, controles industriales y equipos serie heredados que requieren una conversión de puerto confiable.¿Busca MAX250CSD?Contáctenos para verificar el stock actual, el tiempo de entrega y los precios.

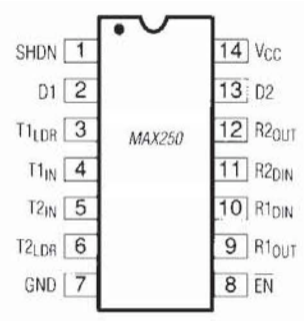

Detalles de configuración de pines del MAX250CSD

Descripción de pines MAX250CSD

Número de PIN	Nombre del PIN	Descripción
1	SHDN	Entrada de apagado, control lógico para desactivar el dispositivo y reducir el consumo de energía.
2	D1	Salida del controlador 1, salida de nivel RS-232
3	T1LDR	Control del controlador de carga del transmisor 1
4	T1IN	Entrada del transmisor 1, entrada lógica TTL/CMOS
5	T2IN	Entrada del transmisor 2, entrada lógica TTL/CMOS
6	T2LDR	Control del controlador de carga del transmisor 2
7	Tierra	Referencia terrestre
8	ES	Habilitar entrada, habilita el funcionamiento normal del dispositivo
9	R1SALIDA	Salida del receptor 1, salida lógica TTL/CMOS
10	R1DIN	Entrada de receptor 1, entrada de nivel RS-232
11	R2DIN	Entrada de receptor 2, entrada de nivel RS-232
12	R2OUT	Salida del receptor 2, salida lógica TTL/CMOS
13	D2	Salida del controlador 2, salida de nivel RS-232
14	VCC	Tensión de alimentación positiva, 4,5 V a 5,5 V

Modelo CAD MAX250CSD

Símbolo MAX250CSD

Huella MAX250CSD

MAX250CSD modelo 3d

Características de MAX250CSD

Soporte de comunicación RS 232

El MAX250CSD está diseñado para cumplir con las especificaciones eléctricas estándar RS 232 para el intercambio de datos en serie.Convierte señales lógicas CMOS y TTL de bajo nivel en niveles de voltaje RS 232 para transmisión y convierte las señales RS 232 entrantes nuevamente en salidas de nivel lógico.Esto permite la conexión directa entre circuitos digitales y puertos serie tradicionales sin componentes externos de cambio de nivel.El dispositivo admite una comunicación confiable a través de velocidades de datos en serie típicas utilizadas en sistemas integrados y de control.

Comunicación de doble canal

El MAX250CSD integra dos controladores de línea y dos receptores de línea en un solo paquete.Esta configuración 2 por 2 permite dos rutas de transmisión y recepción independientes, lo que admite transferencia de datos full duplex.Cada controlador y receptor funciona como un par coincidente, lo que permite el envío y recepción simultáneos de datos entre dispositivos conectados.Esta estructura reduce la necesidad de componentes de interfaz separados y simplifica el diseño de la placa.

Transmisión de datos dúplex completo

El dispositivo admite comunicación full duplex, lo que permite transmitir y recibir datos al mismo tiempo.Este modo mejora la eficiencia de la comunicación en sistemas que requieren un flujo de datos bidireccional continuo.Elimina la necesidad de alternar entre los estados de transmisión y recepción, lo que ayuda a mantener una comunicación en serie estable e ininterrumpida.

Operación de suministro único de 5 V

El MAX250CSD funciona con un único voltaje de suministro de entre 4,5 voltios y 5,5 voltios.Una bomba de carga interna genera los niveles de voltaje positivo y negativo necesarios para la señalización RS 232.Esto elimina la necesidad de fuentes de alimentación duales y reduce el número de componentes externos.El requisito de energía simplificado admite un diseño de circuito sencillo y compacto.

Histéresis del receptor para tolerancia al ruido

Cada receptor incluye aproximadamente 600 milivoltios de histéresis de entrada.Esta característica mejora la resistencia al ruido y a las transiciones lentas de señal en las líneas de entrada RS 232.Ayuda a prevenir conmutaciones falsas y niveles de salida inestables en entornos donde puede haber interferencias eléctricas.Como resultado, las salidas lógicas permanecen estables durante las condiciones normales de funcionamiento.

Paquete de montaje en superficie SOIC de 14 pines

El MAX250CSD está alojado en un paquete de montaje en superficie SOIC de 14 pines.Este formato compacto admite el uso eficiente del espacio de la placa de circuito impreso y es adecuado para procesos de ensamblaje automatizados.El diseño del paquete permite conexiones de soldadura confiables y una colocación mecánica consistente en diseños de montaje en superficie estándar.

Operación de rango de temperatura comercial

El dispositivo está especificado para funcionar entre 0 grados Celsius y 70 grados Celsius.Este rango de temperatura admite el uso en equipos electrónicos comerciales y de interior.Mantiene un rendimiento estable dentro de este rango cuando se opera bajo las condiciones recomendadas de suministro y carga.

Compatibilidad lógica CMOS y TTL

El MAX250CSD es compatible con niveles lógicos CMOS y TTL estándar.Puede interactuar directamente con microcontroladores, procesadores digitales y otros sistemas basados ​​en lógica sin acondicionamiento de señal adicional.Esta compatibilidad simplifica la integración en una amplia gama de diseños digitales que requieren comunicación RS 232.

Especificaciones técnicas MAX250CSD

Atributo del producto	Valor del atributo
Fabricante	Máxima Integrada
Tensión - Suministro	4,5 V ~ 5,5 V
Tipo	Transceptor
Paquete de dispositivo del proveedor	14-SOICO
Histéresis del receptor	600 mV
Protocolo	RS232
Paquete / Estuche	14-SOIC (0,154', 3,90 mm de ancho)
Paquete	tubo
Temperatura de funcionamiento	0°C ~ 70°C
Número de controladores/receptores	2/2
Tipo de montaje	Montaje en superficie
Dúplex	completo
Número de producto básico	MAX250
Estado RoHS	RoHS no compatible
Nivel de sensibilidad a la humedad (MSL)	1 (ilimitado)
Estado de ALCANCE	REACH No afectado
ECCN	EAR99
HTSUS	8542.39.0001

Diagrama de bloques de MAX250CSD

Arquitectura interna dispuesta alrededor de una configuración de transmisor dual y receptor dual alimentados desde un único suministro de 5 V.Un oscilador RC de 300 kHz en chip alimenta una etapa dividida en dos que impulsa una bomba de carga, generando los niveles de voltaje positivo y negativo necesarios para la señalización RS-232.Dos rutas de transmisor aceptan entradas TTL o CMOS en T1IN y T2IN, pasan por etapas de controlador y control lógico y entregan salidas RS-232 en D1 y D2 con pines de control de controlador de carga asociados.Dos canales receptores aceptan entradas RS-232 en R1DIN y R2DIN, las procesan a través de etapas comparadoras con corrientes de polarización definidas y proporcionan salidas de nivel lógico en R1OUT y R2OUT.Las entradas de control, incluidas SHDN y EN, administran la operación del oscilador y las funciones de habilitación de canales, mientras que VCC y GND definen el suministro del dispositivo y los nodos de referencia.

Topografías de chips de MAX250CSD

Diseño del troquel del MAX250CSD que muestra las regiones del circuito interno y la ubicación de la almohadilla de unión correspondiente a los 14 pines externos.Los pads periféricos están etiquetados como SHDN, VCC, D1, D2, T1IN, T2IN, R1DIN, R2DIN, R1OUT, R2OUT, EN y GND, y coinciden con la distribución de pines del paquete.Cuatro grandes regiones simétricas ocupan el área central, asociadas con los canales duales de transmisor y doble receptor, mientras que entre ellos se distribuyen circuitos de polarización y control más pequeños.Las dimensiones medidas del troquel son aproximadamente 0,079 pulgadas por 0,067 pulgadas, lo que indica el tamaño físico del silicio dentro del paquete.La disposición refleja la separación entre las secciones del controlador de alto voltaje y los bloques lógicos y de control de bajo voltaje.

Aplicaciones de MAX250CSD

Interfaces de comunicación del puerto serie de PC

El MAX250CSD se utiliza para conectar placas integradas y subsistemas digitales a puertos serie de PC estándar.Convierte señales lógicas de 5 voltios en niveles de voltaje RS 232 que requieren los conectores serie de computadoras de escritorio y portátiles.Esto permite intercambiar actualizaciones de firmware, ajustes de configuración y datos de diagnóstico a través de un enlace serie directo.Su estructura full duplex admite rutas de transmisión y recepción simultáneas, lo que mantiene la comunicación estable durante la transferencia continua de datos.

Equipos Industriales con Conectividad RS 232

Muchas máquinas industriales incluyen puertos RS 232 para tareas de configuración, calibración y monitoreo.El MAX250CSD proporciona la traducción de señales entre la lógica de control interna y los conectores serie externos.Admite comunicación bidireccional confiable para enviar comandos y recibir información de estado.Con un único suministro de 5 voltios y generación de voltaje interno, cabe fácilmente en tableros de control compactos utilizados en fábricas y equipos de proceso.

Sistemas de punto de venta

Los terminales de punto de venta suelen comunicarse con impresoras, escáneres y cajones de efectivo a través de conexiones serie.El MAX250CSD permite que la unidad de procesamiento principal interactúe directamente con estos periféricos basados ​​en RS 232.Su configuración dual de controlador y receptor permite transmitir datos de transacciones mientras se reciben acuses de recibo al mismo tiempo.Esto permite un flujo de datos fluido durante el procesamiento de pagos y la impresión de recibos.

Terminales de comunicación de datos

En terminales de datos que dependen de enlaces serie, el MAX250CSD gestiona la conversión entre señales digitales internas y líneas RS 232 externas.Mantiene niveles de voltaje adecuados tanto en las rutas de transmisión como de recepción, lo que permite que los datos estructurados se muevan entre dispositivos sin discrepancias en la señal.Esto lo hace adecuado para terminales utilizados en sistemas de identificación, unidades de control de acceso y equipos de recopilación de datos de campo.

Sistemas integrados que requieren una interfaz RS 232 heredada

Algunos diseños integrados continúan incluyendo puertos RS 232 para compatibilidad con la infraestructura existente.El MAX250CSD permite que circuitos lógicos CMOS y TTL modernos se conecten directamente a estas interfaces heredadas.Admite puertos de configuración, conexiones de servicio y comunicación con equipos más antiguos mientras opera desde un único suministro regulado.Este enfoque preserva la compatibilidad con versiones anteriores sin agregar circuitos externos complejos.

Equipos de telecomunicaciones con puertos serie estándar

Los dispositivos de telecomunicaciones suelen utilizar puertos serie para diagnóstico y control del sistema.El MAX250CSD proporciona la traducción del nivel de voltaje requerida entre los circuitos lógicos internos y los conectores RS 232 externos.Admite comunicación bidireccional estable para intercambio de comandos e informes de estado.Su paquete compacto de montaje en superficie permite la integración en tableros de comunicación donde se controla la eficiencia del espacio y el diseño.

Dimensiones generales del MAX250CSD

Esquema mecánico que define el paquete de contorno pequeño de 14 conductores utilizado para el MAX250CSD.El diagrama proporciona vistas superior, lateral y final con tolerancias dimensionales en pulgadas y milímetros, incluida la longitud total del cuerpo, el ancho del cuerpo, el paso del cable de 0,050 pulgadas BSC y los rangos de ancho y espesor del cable.La altura del plano de asiento, las dimensiones del separador y el ángulo de curvatura del cable se especifican para respaldar el diseño y el ensamblaje de la huella de PCB.La identificación del cable 1 está marcada para garantizar la orientación correcta durante la colocación.Las características térmicas se enumeran con θJA de 115 grados C por vatio y θJC de 60 grados C por vatio, lo que indica la resistencia térmica de la unión al ambiente y de la unión a la caja para el análisis térmico.

Ventajas y desventajas del MAX250CSD

Ventajas

• Integra dos controladores y dos receptores en un solo paquete, lo que reduce los componentes externos

• Soporta comunicación full duplex para operación simultánea de transmisión y recepción

• Incluye histéresis del receptor de 600 mV para mejorar la tolerancia al ruido

• Funciona con una única fuente de alimentación de 5 V, lo que simplifica los requisitos de alimentación

• Disponible en un paquete SOIC compacto de 14 pines para diseños que ahorran espacio

• Muy adecuado para sistemas que dependen de estándares seriales RS 232 establecidos

Desventajas

• Limitado al protocolo de comunicación RS 232

• Especificado para funcionamiento únicamente dentro del rango de temperatura de 0 C a 70 C

• Requiere un suministro de 5 V, no compatible directamente con sistemas lógicos de 3,3 V

• No alineado con los nuevos estándares de interfaz serial de bajo voltaje

• No cumple con las restricciones de materiales de RoHS

Alternativas MAX250CSD

Número de pieza	Fabricante	Características clave	Caso de uso/Notas
MAX250CSD+G55	Dispositivos analógicos Inc./Maxim Integrated	Transceptor RS-232 dual que funciona con un único suministro de 5 V.Proporciona dos controladores y dos receptores con histéresis incorporada para mejorar la inmunidad al ruido y una comunicación estable full-duplex.	Se utiliza en sistemas integrados, controladores industriales e interfaces de comunicación en serie que requieren conectividad RS-232 confiable.
MAX250CSD+	Dispositivos analógicos Inc./Maxim Integrated	Transceptor RS-232 con bomba de carga integrada, que admite un rango de suministro de 4,5 V a 5,5 V.Diseñado para funcionamiento full-duplex con integridad de señal mejorada.	Adecuado para módulos de comunicación, interfaces de microcontroladores y aplicaciones de puertos serie heredados.
MAX250CSD+T	Dispositivos analógicos Inc./Maxim Integrated	IC de interfaz RS-232 de controlador/receptor dual empaquetado para ensamblaje automatizado.Proporciona una transmisión de datos estable y admite niveles de comunicación en serie estándar.	Comúnmente utilizado en diseños de PCB compactos para equipos de adquisición de datos, instrumentación y comunicación.
MAX250CPD	Dispositivos analógicos Inc./Maxim Integrated	Transceptor RS-232 que admite controladores y receptores duales con funcionamiento confiable de 5 V.Diseñado para una comunicación estable full-duplex en formato de montaje en superficie.	Apropiado para placas de comunicación industriales, adaptadores de interfaz serie y conectividad de sistemas integrados.

Acerca de Maxim Integrado

Maxim Integrated Products, Inc. fue fundada en 1983 y estableció su sede en San José, California.La empresa se especializó en el diseño y desarrollo de circuitos integrados analógicos y de señal mixta para una amplia gama de sistemas electrónicos.Su cartera de productos cubría gestión de energía, procesamiento de señales, conversión de datos y soluciones de interfaz utilizadas en aplicaciones industriales, automotrices, de comunicaciones, médicas y de consumo.En 2021, Maxim Integrated pasó a formar parte de Analog Devices, Inc., ampliando sus recursos tecnológicos y su alcance global dentro de la industria de los semiconductores.

Conclusión

El MAX250CSD le ayuda a cerrar la brecha entre la lógica de 5 V y los puertos serie RS-232 tradicionales sin agregar circuitos complejos.Con dos controladores y dos receptores dentro de un paquete SOIC compacto de 14 pines, admite una comunicación fluida y totalmente dúplex.Su bomba de carga interna elimina la necesidad de fuentes de alimentación duales, lo que mantiene su diseño simple.También obtienes tolerancia al ruido incorporada gracias a la histéresis del receptor, lo que ayuda a mantener una transferencia de datos estable.Desde placas integradas hasta equipos basados ​​en serie, se adapta fácilmente a muchas configuraciones.Si necesita una solución de interfaz RS-232 sencilla y confiable, este dispositivo le ofrece una opción limpia y práctica.
