¿Qué es Sram?

SRAM, o RAM estática, es un tipo de memoria que conserva los datos sin la necesidad de una actualización constante, lo que la hace más rápido y más confiable para tareas específicas.A diferencia de DRAM, no requiere una recarga periódica, pero su mayor tamaño y costo mayor limitan su uso a aplicaciones especializadas.Este artículo explora sus características, tipos, mecanismo de trabajo y usos prácticos.

Catalogar

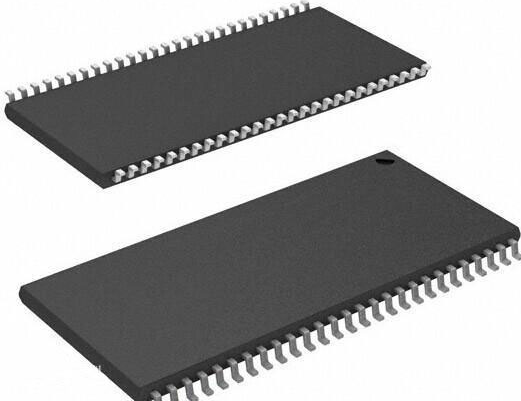

Introducción a SRAM

SRAM es un tipo de memoria que no necesita un circuito de actualización para mantener sus datos, a diferencia de DRAM, que requiere una recarga frecuente para mantener su información intacta.Esto hace que SRAM funcione más rápido y de manera más eficiente en ciertas tareas.Sin embargo, tiene sus inconvenientes.Por ejemplo, SRAM tiene un nivel de integración más bajo, lo que significa que ocupa más espacio físico en comparación con DRAM con la misma capacidad de almacenamiento.Debido a esto, SRAM es generalmente más caro.Una oblea de silicio que produce DRAM con una mayor capacidad producirá menos SRAM en la misma área.Si bien su rendimiento es mejor, el tamaño mayor y el costo mayor limitan su uso a aplicaciones específicas.

Especificaciones de SRAM

SRAM se usa comúnmente como memoria de caché entre la CPU y la memoria principal.Viene en dos tipos: uno se fija directamente en la placa base, mientras que el otro, conocido como costa (caché en un palo), se inserta en una ranura para la expansión.

Algunos chips, como el CMOS 146818, incluyen SRAM de pequeña capacidad, como 128 bytes, para almacenar datos de configuración.A partir de la CPU 80486, se integró un caché dentro del procesador para mejorar las velocidades de transferencia de datos.Esto evolucionó en las CPU de Pentium, donde términos como el caché L1 (caché de nivel 1) y el caché L2 (caché de nivel 2) se convirtieron en estándar.En general, el caché L1 se encuentra dentro de la CPU, mientras que el caché L2 se coloca afuera.Sin embargo, procesadores como el Pentium Pro incluyeron cachés L1 y L2 dentro de la CPU, lo que resultó en un tamaño físico más grande.Más tarde, el Pentium II cambió el caché L2 a una caja negra externa fuera del núcleo de la CPU.

SRAM es rápido y no requiere operaciones de actualización, a diferencia de DRAM.Sin embargo, su alto costo y su mayor tamaño lo hacen inadecuado como la memoria primaria en una placa base, donde se necesitan grandes capacidades.

Usos de sram

SRAM se usa principalmente para el caché de nivel 2 (caché L2) en la computación.Se basa en transistores para almacenar datos, lo que lo hace significativamente más rápido que DRAM.Sin embargo, SRAM tiene una capacidad menor en comparación con otros tipos de memoria dentro de la misma área, lo que limita su uso en aplicaciones de alta capacidad.

A pesar de su mayor costo, SRAM a menudo se usa como un caché de pequeña capacidad para cerrar la brecha de velocidad entre una CPU más rápida y una DRAM más lenta.Viene en varias formas, como Asyncsram (asíncrono SRAM), Sync SRAM (Syncronous SRAM), PBSRAM (SRAM de ráfaga de tuberías) y variantes patentadas como el Csram de Intel.

La arquitectura de SRAM consta de cinco componentes clave: la matriz de celdas de memoria (matriz de celdas de núcleo), decodificadores de direcciones de fila/columna, amplificadores sensibles, circuitos de control y circuitos de buffer/controlador.Su mecanismo de almacenamiento es estático, dependiendo de un circuito biestable.Si bien esto elimina la necesidad de actualizaciones periódicas como DRAM, la complejidad de sus unidades de almacenamiento reduce la densidad de integración y aumenta el consumo de energía.A pesar de estas limitaciones, la velocidad y confiabilidad de SRAM lo hacen indispensable en ciertas aplicaciones críticas de rendimiento.

Cómo funciona Sram

SRAM opera almacenando datos en sus celdas de memoria sin necesidad de actualización constante.Escribir un "1" en una celda de memoria 6T, por ejemplo, implica proporcionar valores de dirección específicos a los decodificadores de fila y columna para seleccionar una celda.Luego, la señal de habilitación de escritura (nosotros) se activa, y los datos "1" se transforman en dos señales, "1" y "0", que se envían a las líneas de bit (BL y BLB) conectadas a la celda seleccionada.En esta etapa, se activan ciertos transistores dentro de la célula, lo que permite que las señales establezcan el pestillo interno para que contenga "1."

El proceso para leer datos es similar.Si la celda de memoria contiene "1", el sistema primero presenta las líneas de bit a un voltaje específico.Una vez que los decodificadores de fila y columna seleccionan la celda de memoria, los datos almacenados afectan el voltaje en las líneas de bits.Se crea una diferencia de voltaje, que luego se detecta y amplifica por el amplificador de sentido.Esta señal amplificada se envía al circuito de salida, lo que permite que el "1" almacenado se lea con precisión.

El diseño de SRAM asegura que los datos se almacenen de forma segura y se accedan rápidamente, por lo que es confiable para aplicaciones que requieren memoria de alta velocidad.

Tipos de SRAM

Sram no volátil

SRAM no volátil (NVSRAM) funciona como SRAM regular, pero tiene la capacidad adicional de retener datos incluso cuando se pierde la fuente de alimentación.Esto lo hace muy útil en situaciones en las que la preservación de los datos es crítica, como los sistemas de red, las tecnologías aeroespaciales y los dispositivos médicos.Dado que depender de las baterías puede no ser siempre una opción, NVSRAM asegura que los datos sean seguros sin energía externa.

Sram asíncrono

SRAM asíncrono funciona sin depender de una señal de reloj, lo que lo hace flexible en varios entornos.Viene en capacidades que van desde 4 KB a 64 MB y es adecuado para pequeños procesadores integrados que tienen caché limitado.Este tipo de SRAM se usa ampliamente en electrónica industrial, instrumentos de medición, discos duros y equipos de red.Sus tiempos de acceso rápido lo hacen ideal para sistemas que requieren memoria rápida y confiable.

Basado en el tipo de transistor

• Transistores de unión bipolar (BJT)

SRAM construido con transistores de unión bipolar ofrece un rendimiento muy rápido, pero viene con el inconveniente del alto consumo de energía.Esto lo hace menos común en las aplicaciones modernas donde la eficiencia energética es una prioridad.

• MOSFET (tecnología CMOS)

SRAM que usa transistores MOSFET, particularmente CMOS, es el tipo más utilizado en la actualidad.Combina un bajo consumo de energía con buen rendimiento, lo que lo hace adecuado para varias aplicaciones.

Basado en la función

• Sram asíncrono

Este tipo de SRAM funciona independientemente de una frecuencia de reloj, con operaciones de lectura y escritura controladas por las líneas de dirección y las señales de habilitación.Su flexibilidad lo convierte en una buena opción para los sistemas integrados.

• Sram sincrónico

SRAM síncrono funciona en sincronización con una señal de reloj, asegurando que todas las operaciones ocurran a intervalos precisos.Esto lo hace bien adecuado para aplicaciones donde el tiempo y la coordinación son esenciales, como el procesamiento de datos de alta velocidad.

Basado en características

• SRAM de cambio de bus de bus cero (ZBT)

ZBT SRAM permite operaciones continuas de lectura y escritura sin ciclos de reloj adicionales para cambiar entre modos.Mejora la eficiencia y la velocidad en los sistemas que necesitan acceso rápido a la memoria.

• BRUBS SINCRONOSO SRAM

Optimizado para transferencias de explosión, este tipo SRAM permite que se lean o escriban múltiples bits de datos en una sucesión rápida, lo que lo hace ideal para explosiones de datos de alta velocidad.

• DDR Sram

DDR SRAM (Tasa de datos doble SRAM) mejora las tasas de transferencia de datos leyendo y escribiendo en ambos bordes de la señal del reloj.Tiene un solo puerto para operaciones y se usa comúnmente en sistemas de alto rendimiento.

• QDR Sram

QDR SRAM (Tasa de datos Quad SRAM) presenta puertos de lectura y escritura separados para operaciones simultáneas.Maneja cuatro palabras de datos a la vez, lo que lo hace adecuado para sistemas que requieren un alto rendimiento.

• Sram binario

El SRAM binario es el tipo estándar, que trabaja con datos binarios (0s y 1s) para almacenar y procesar información.

• SRAM de computadora ternaria

Este tipo SRAM especializado funciona con tres estados en lugar de dos, lo que permite un manejo de datos más complejo y eficiente en aplicaciones específicas.

Estructura y diseño de sram

SRAM, o RAM estática, se construye utilizando transistores donde el estado "en" representa 1 y el estado "apagado" representa 0. Este estado permanece estable hasta que se reciba una señal de cambio.A diferencia de DRAM, SRAM no necesita una actualización constante para retener sus datos.Sin embargo, similar a DRAM, SRAM pierde sus datos cuando la potencia se apaga.Su velocidad es impresionante, a menudo funciona a 20ns o más rápido.

Cada celda de memoria SRAM requiere de cuatro a seis transistores junto con componentes adicionales, lo que lo hace más grande y más caro que DRAM, que usa solo un transistor y un condensador por celda.Esta diferencia en la estructura y el diseño significa que SRAM y DRAM no se pueden intercambiar.

La alta velocidad y la naturaleza estática de SRAM lo convierten en una opción común para la memoria de caché, que a menudo se encuentra en un zócalo de caché en la placa base de una computadora.Su estructura interna consta de cinco partes principales: una matriz de células de memoria, decodificador de direcciones (decodificadores de fila y columna), amplificador sensorial, circuito de control y circuito de buffer/controlador.Cada celda de memoria se conecta a otras celdas a través de conexiones eléctricas compartidas en filas y columnas.Las filas se denominan "líneas de palabras", mientras que las conexiones verticales para los datos se denominan "líneas de bits".Se seleccionan filas y columnas específicas a través de direcciones de entrada, y los datos se leen o se escriben en las celdas de memoria correspondientes.

Para optimizar el tamaño del chip y el acceso a los datos, las celdas SRAM generalmente se organizan en una matriz o diseño cuadrado.Por ejemplo, en un SRAM de 4k bits, se utilizan 64 filas y 64 columnas, que requieren 12 líneas de dirección.Esta disposición cuadrada minimiza el área de la chip mientras mantiene un acceso eficiente.Sin embargo, las conexiones entre las celdas de memoria y los terminales de datos pueden volverse largas en capacidades más grandes, causando retrasos y reduciendo las velocidades de lectura/escritura.Estos retrasos deben gestionarse cuidadosamente para mantener el rendimiento y la confiabilidad.

Este diseño tiene un equilibrio entre la velocidad y el tamaño, lo que hace que SRAM sea ideal para aplicaciones que requieren acceso de memoria rápido y consistente.

Aplicaciones de SRAM en la vida real

Características de SRAM

SRAM es más rápido que DRAM y consume menos potencia cuando está inactivo.Sin embargo, es más costoso y más grande, lo que limita su uso en aplicaciones de alta densidad y de bajo costo como la memoria de PC.Su facilidad de uso y acceso aleatorio verdadero lo hacen adecuado para requisitos específicos de alta velocidad.

Frecuencia de reloj y uso de energía

El consumo de energía de SRAM aumenta con la frecuencia de acceso.A altas frecuencias, puede consumir varios vatios, pero a velocidades de reloj moderadas, usa muy poca potencia.Cuando está inactivo, el uso de energía cae a los niveles de microwatt, lo que hace que sea eficiente en energía en ciertos escenarios.

Productos generales que usan SRAM

• Interfaz asíncrona

El SRAM asincrónico se usa comúnmente en chips con capacidades que van desde 32KX8 (por ejemplo, xxc256) a 16 mbit.Su flexibilidad lo hace popular en una variedad de aplicaciones de propósito general.

• Interfaz sincrónica

El SRAM sincrónico admite aplicaciones que requieren transmisiones de explosión, como la memoria de caché, con capacidades de hasta 18 Mbit.Está optimizado para transferencias de datos rápidas y coordinadas.

Incrustado en papas fritas

• Microcontroladores

En los microcontroladores, SRAM proporciona memoria a pequeña escala (32 bytes a 128 kilobytes) para procesar tareas en sistemas integrados.

• CPU Caches

SRAM sirve como un caché en las CPU de alto rendimiento, almacenando datos de uso frecuente para mejorar las velocidades de procesamiento.Varía de unos pocos kilobytes a varios megabytes de tamaño.

• Registros

Los procesadores utilizan SRAM como almacenamiento temporal en registros, lo que permite un procesamiento de datos más rápido durante las operaciones.

• ASICS y ICS especializados

SRAM a menudo está integrado en circuitos integrados (ASIC) específicos de la aplicación para el acceso rápido de memoria en aplicaciones personalizadas.

Dispositivos FPGA y CPLD

SRAM es esencial en FPGA y CPLDS para almacenar datos temporales y archivos de configuración, lo que respalda la naturaleza reprogramable de estos dispositivos.

Aplicaciones integradas en dispositivos

• Sistemas industriales y científicos

En equipos industriales y científicos, SRAM se utiliza para requisitos confiables de memoria de alta velocidad, como en sistemas de electrones y de control automotrices.

• Electrónica de consumo

Los dispositivos modernos como cámaras digitales, teléfonos móviles y juguetes usan SRAM para un manejo de datos rápido y eficiente, a menudo integrando varios megabytes para una operación suave.

• Procesamiento de señales en tiempo real

El SRAM de doble puerto se usa comúnmente en aplicaciones de procesamiento de señales en tiempo real para manejar los flujos de datos continuos de manera efectiva.

Aplicaciones informáticas

• PC y estaciones de trabajo

SRAM es un elemento básico en las computadoras, que sirve como caché interno de CPU y caché de modo de ráfaga externa para mejorar el rendimiento.

• Dispositivos periféricos

Los dispositivos periféricos como impresoras, enrutadores y discos duros dependen de SRAM para amortiguar y administrar datos para operaciones más suaves.

• Unidades ópticas

Las unidades de CD-ROM y CD-RW usan SRAM como un búfer de pista de audio, asegurando una reproducción y grabación perfecta.

• Equipo de red

SRAM se integra en los módems de cable y otros dispositivos de red para administrar y amortiguar los datos de manera eficiente.

Aplicaciones de entusiastas

• Procesadores de bricolaje

Para los aficionados y los entusiastas, la interfaz simple de SRAM y la falta de ciclos de actualización lo hacen ideal para proyectos de procesadores de bricolaje.Su dirección directa y acceso al bus de datos simplifican la integración, lo que permite a los usuarios centrarse en el rendimiento.
