Explicación del contador ascendente/descendente: características, funcionamiento, tipos, usos y comparación de contadores

En este artículo, aprenderá qué es un contador ascendente/descendente y cómo funciona como un circuito de conteo digital reversible.Explorará sus características principales, cómo responde la lógica a las entradas de reloj y dirección, y cómo la tabla de verdad y el diagrama de tiempos describen su comportamiento.También examinará los diferentes tipos de contadores ascendentes y descendentes, comparará los circuitos integrados de uso común y comprenderá dónde se aplican en los sistemas.Al final, comprenderá claramente cómo funcionan estos contadores y por qué son útiles.

Catálogo

Figura 1. Diagrama del circuito del contador ascendente/descendente

¿Qué es un contador ascendente/descendente?

Un contador ascendente/descendente es un circuito digital que puede contar hacia adelante o hacia atrás dependiendo de una entrada de control.Utiliza flip-flops y puertas lógicas para actualizar su valor con cada pulso de reloj, lo que lo hace útil para aplicaciones que requieren conteo reversible.

En la figura, el contador se construye a partir de tres flip-flops JK conectados en secuencia.Las señales de cuenta ascendente y descendente determinan en qué dirección se mueve el contador controlando las puertas Y y O que alimentan cada flip-flop.El flip-flop A conmuta primero y su salida ayuda a determinar cuándo deben alternar los flip-flop B y C.Esta configuración permite que el contador aumente o disminuya su valor binario suavemente según la dirección seleccionada.

Características del contador ascendente/descendente

•Conteo bidireccional – Un contador ascendente/descendente puede aumentar o disminuir su valor, lo que permite un movimiento flexible a través de la secuencia de conteo.Esto lo hace ideal para aplicaciones que requieren operación de avance y retroceso, como control de motores o seguimiento de posición.

•Entrada de control de dirección – Una señal de control dedicada selecciona si el contador contará hacia arriba o hacia abajo.Esta entrada permite que el sistema cambie los modos de conteo en cualquier momento durante la operación.

•Diseño de lógica secuencial – El contador se construye mediante flip-flops que almacenan cada bit de la cuenta.Estos flip-flops se actualizan en secuencia, lo que garantiza transiciones precisas y estables entre estados.

•Operación impulsada por reloj – Cada pulso de reloj avanza el contador al siguiente valor.Esto garantiza una sincronización sincronizada y un comportamiento de conteo predecible.

•Admite modos sincrónicos o asincrónicos – Los contadores síncronos actualizan todos los flip-flops al mismo tiempo para alta velocidad, mientras que los contadores asíncronos se actualizan en secuencia para un diseño más simple.Esta flexibilidad permite equilibrar el rendimiento y la complejidad.

•Inversión de dirección instantánea – El contador puede pasar de un conteo ascendente a un conteo descendente sin reiniciarse.Esto permite un control bidireccional fluido en diversas aplicaciones.

•Entradas preestablecidas y de carga – Estas entradas permiten que el contador comience desde un valor predefinido en lugar de cero.Esto es útil para temporizadores, contadores programables e inicialización de secuencias.

•Restablecer o borrar entrada – Una señal de reinicio obliga al contador a volver a cero o a un estado definido.Garantiza un punto de partida conocido durante la inicialización o recuperación de errores.

•Rango de conteo definido – El número de bits determina cuántos estados puede representar el contador, como 16 estados en un contador de 4 bits.Esto define los valores de recuento máximo y mínimo.

•Llevar y tomar prestado resultados – Estas salidas señalan un desbordamiento en el conteo ascendente o un desbordamiento insuficiente en el conteo descendente.Ayudan a conectar en cascada varios contadores para ampliar el rango de conteo.

•Formatos de salida binarios o BCD – Dependiendo del IC, el contador puede generar valores en formato BCD binario o decimal.Esto lo hace compatible con una amplia gama de circuitos y pantallas digitales.

•Uso independiente o integrado – Los contadores ascendentes y descendentes están disponibles como circuitos integrados dedicados o como bloques internos en sistemas digitales.Esta versatilidad permite un uso fácil tanto en diseños pequeños como complejos.

•Opciones CMOS de bajo consumo – Las versiones CMOS consumen muy poca energía, lo que las hace ideales para dispositivos portátiles y que funcionan con baterías.También operan en amplios rangos de voltaje.

•Capacidad de alta velocidad en diseños sincrónicos – Los contadores ascendentes y descendentes síncronos funcionan rápidamente porque todos los flip-flops se actualizan juntos.Esto minimiza el retraso y admite aplicaciones de alta frecuencia.

¿Cómo funciona un contador ascendente/descendente?

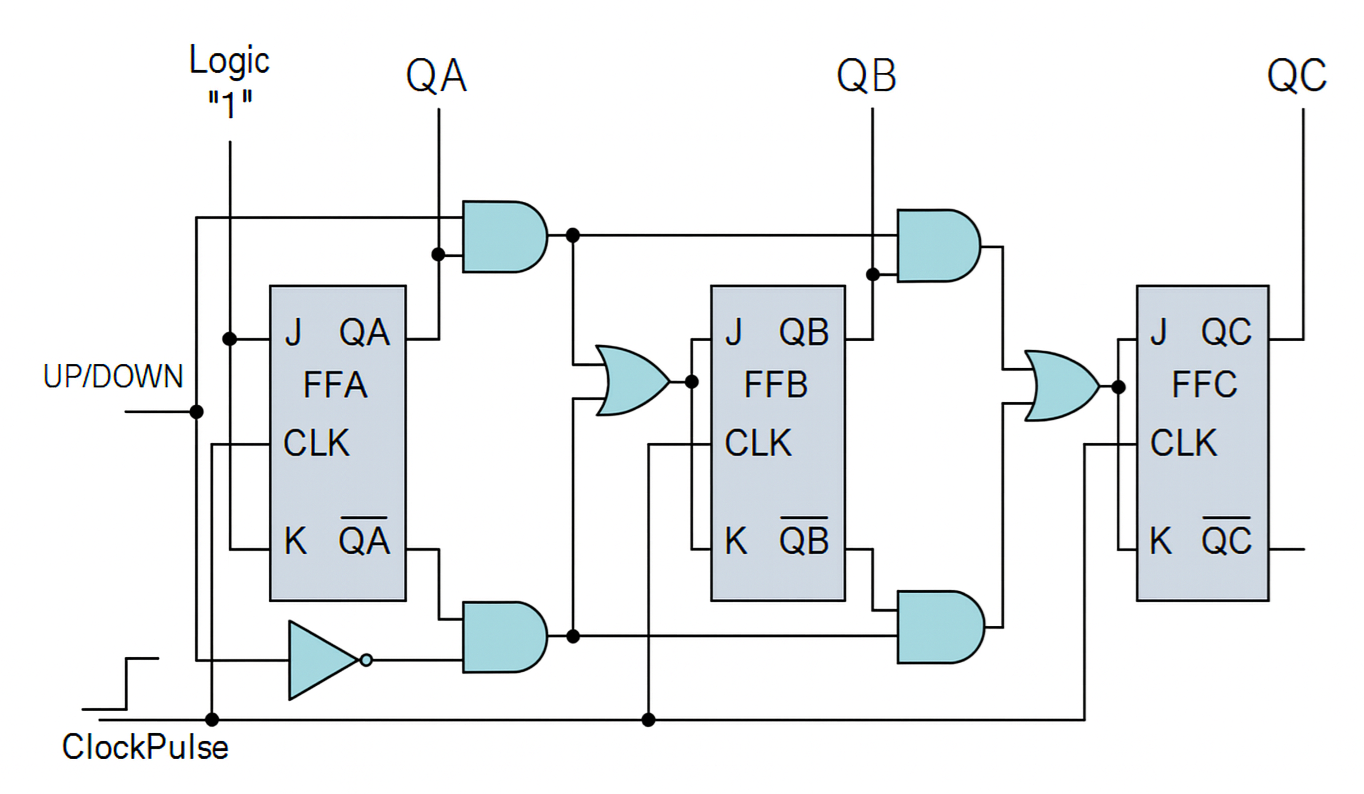

Figura 2. Circuito de contador ascendente/descendente

Un contador ascendente/descendente funciona mediante el uso de flip-flops y lógica de control que cambian de estado con cada pulso de reloj, lo que permite que el circuito cuente hacia arriba o hacia abajo según una entrada de dirección.Cuando se selecciona ARRIBA, el contador sigue una secuencia binaria creciente normal, y cuando se selecciona ABAJO, la lógica invierte la secuencia por lo que la salida disminuye.Esto permite que el contador cambie de dirección en cualquier momento, lo que lo hace útil para sistemas que necesitan un conteo reversible.

En la figura, los tres flip-flops JK reciben el mismo pulso de reloj, mientras que la entrada ARRIBA/ABAJO controla las puertas lógicas que determinan cómo alterna cada flip-flop.El flip-flop A conmuta primero y su salida influye en el cambio de los flip-flops B y C dependiendo de la dirección elegida.

Tabla de verdad del contador ascendente/descendente y diagrama de tiempos

Tabla de verdad (contador ascendente/descendente de 3 bits)

Estado actual (T2 T1 T0)	Siguiente estado arriba	Estado siguiente abajo
0	1	111
1	10	0
10	11	1
11	100	10
100	101	11
101	110	100
110	111	101
111	0	110

Diagrama de temporización (contador ascendente/descendente de 3 bits)

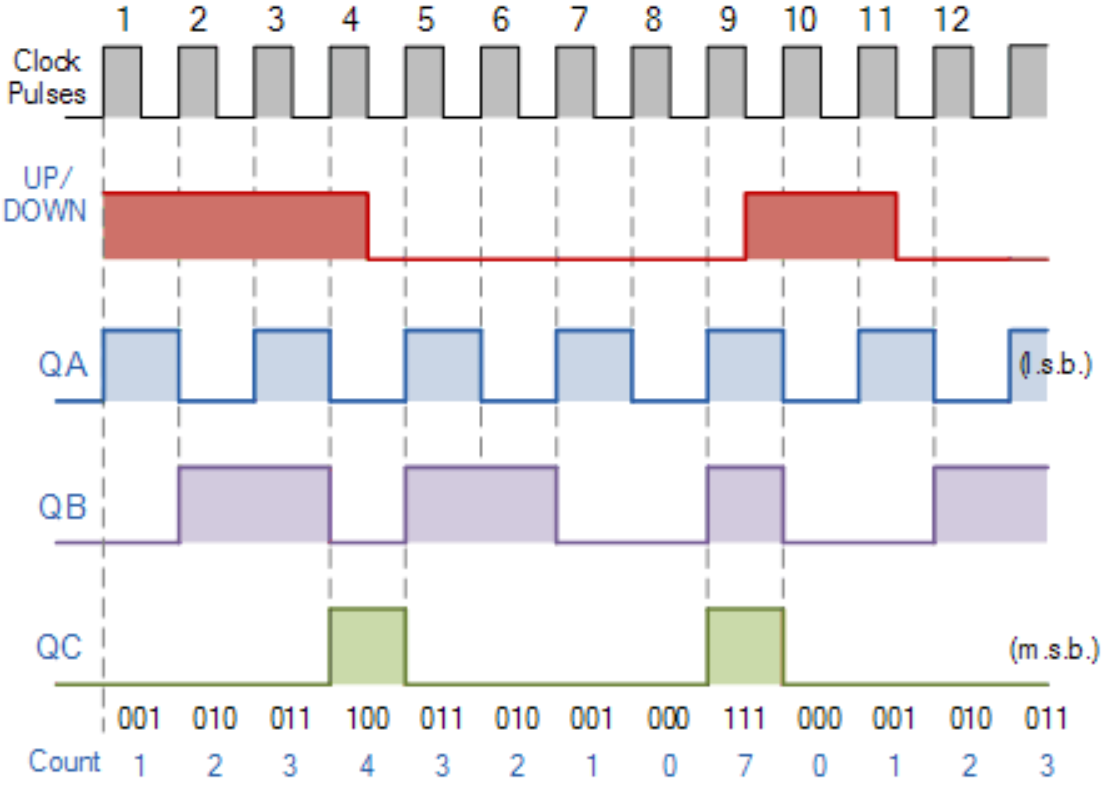

Figura 3. Diagrama de sincronización del contador ascendente/descendente

El diagrama de tiempos ilustra cómo un contador ascendente/descendente de 3 bits responde a los pulsos de reloj y cambia su salida según la señal de control ARRIBA/ABAJO.Cuando la línea ARRIBA/ABAJO está alta, el contador realiza una cuenta ascendente y cuando baja, cambia a una cuenta regresiva en el siguiente pulso de reloj.Esto muestra cómo el contador puede invertir instantáneamente la dirección durante la operación.

Las formas de onda QA, QB y QC representan los tres bits de salida, siendo QA el bit menos significativo y QC el bit más significativo.A medida que avanza el reloj, estas salidas alternan en un patrón binario que refleja valores crecientes o decrecientes.El recuento binario que se muestra en la parte inferior coincide con estas transiciones de salida, lo que demuestra claramente cómo el contador se mueve a lo largo de su secuencia tanto en dirección ascendente como descendente.

Tipos de contador ascendente/descendente

Los contadores ascendentes y descendentes vienen en varios tipos, cada uno diseñado para manejar operaciones de conteo de diferentes maneras según la velocidad, el formato y las necesidades de la aplicación.

Contador ascendente/descendente síncrono

Un contador ascendente/descendente síncrono está diseñado para que todos los flip-flops reciban la misma señal de reloj exactamente en el mismo momento.Esta sincronización coordinada garantiza transiciones rápidas y precisas, lo que hace que el contador sea adecuado para sistemas digitales de alta velocidad.Debido a que cada etapa cambia simultáneamente, se evitan los problemas de demora que se encuentran en los contadores de ondas.Este enfoque de diseño es lo que lo convierte en un tipo clave de contador ascendente/descendente, que ofrece un rendimiento estable cuando se requiere una sincronización precisa.Su capacidad para manejar frecuencias más altas lo distingue de las versiones asíncronas.

Contador ascendente/descendente asíncrono (ondulación)

Un contador ascendente/descendente asincrónico actualiza un flip-flop a la vez, creando un efecto dominó a medida que cada etapa activa la siguiente.Este comportamiento secuencial hace que el circuito sea más simple y rentable, pero introduce retrasos en la propagación.Todavía se considera un tipo principal de contador ascendente/descendente porque admite ambas direcciones de conteo y utiliza menos componentes.A diferencia de los contadores síncronos, es más adecuado para aplicaciones de menor velocidad porque su respuesta más lenta es un resultado natural de la operación de estilo ondulado.

Contador binario arriba/abajo

Un contador binario arriba/abajo cuenta en formato binario estándar, moviéndose a través de valores que representan potencias de dos.Este formato lo hace ideal para electrónica digital, división de frecuencia y sistemas que dependen del direccionamiento binario.Se clasifica como un tipo de contador ascendente/descendente porque admite secuencias binarias crecientes y decrecientes.En comparación con los contadores BCD, su rango no se limita a dígitos decimales, lo que le permite abarcar todo el recuento binario.Esta gama más amplia y simplicidad son las razones por las que se utiliza ampliamente en aplicaciones informáticas.

Contador ascendente/descendente de década (BCD)

Un contador ascendente/descendente de una década funciona en decimal codificado en binario, contando sólo del 0 al 9 antes de girar o invertir la dirección.Esto lo hace ideal para pantallas digitales, temporizadores y contadores que deben representar números decimales legibles.Encaja dentro de la familia de contadores ascendentes y descendentes porque mantiene el control bidireccional al tiempo que limita el conteo a dígitos decimales.A diferencia de los contadores binarios, su estructura incluye una lógica adicional que reinicia la cuenta después de llegar a nueve.Este énfasis en la precisión decimal es lo que lo distingue de otros tipos.

Contador ascendente/descendente programable

Un contador ascendente/descendente programable le permite cargar un valor preestablecido y definir un rango de conteo personalizado.Esta flexibilidad lo hace útil para automatización, control de motores y aplicaciones que requieren puntos de inicio o finalización específicos.Se considera un tipo especializado de contador ascendente/descendente porque mantiene la misma capacidad bidireccional al tiempo que agrega parámetros ajustables.A diferencia de los contadores de rango fijo, puede adaptarse a diferentes tareas sin requerir cambios en el diseño del hardware.Su versatilidad es lo que lo convierte en una opción poderosa para sistemas digitales avanzados.

Comparación de circuitos integrados de contador ascendente/descendente populares

Especificación	74193	74192	74190	74191	CD4029	CD4510
Contador Tipo	sincrónico Binario arriba/abajo	sincrónico BCD arriba/abajo	sincrónico BCD arriba/abajo	sincrónico Binario arriba/abajo	Binario/BCD Preestablecido arriba/abajo	CMOS BCD Arriba/Abajo
poco Capacidad	4 bits	4 bits (BCD 0–9)	4 bits (BCD 0–9)	4 bits	4 bits	4 bits
Salida Formato	binario	BCD	BCD	binario	Binario/BCD	BCD
Arriba/Abajo controlar	separarse y entradas abajo	separarse y entradas abajo	Dirección controlar	Dirección controlar	Dirección controlar	Dirección controlar
Reloj Tipo de entrada	Separar ARRIBA & ABAJO relojes	Separar ARRIBA & ABAJO relojes	reloj único + dirección	reloj único + dirección	reloj único	reloj único
Operando voltaje	5V (TTL)	5V (TTL)	5V (TTL)	5V (TTL)	3–15 V (CMOS)	3–15 V (CMOS)
Propagación Velocidad	Alto (TTL)	Alto (TTL)	Alto (TTL)	Alto (TTL)	Medio (CMOS)	Medio (CMOS)
Preestablecido/Cargar Función	si	si	si	si	si	si
Restablecer / Borrar	Asíncrono claro	Asíncrono claro	Asíncrono claro	Asíncrono claro	Asíncrono claro	Asíncrono claro
Llevar/pedir prestado Salidas	si	si	si	si	si	si
poder Consumo	Superior (TTL)	Superior (TTL)	Superior (TTL)	Superior (TTL)	muy bajo (CMOS)	muy bajo (CMOS)
Aplicaciones	Frecuencia divisores, conteo binario	digitales relojes, metros decimales	Temporizadores, mostradores de visualización	binario secuenciación	Bajo consumo contadores, instrumentación	Pantalla conductores, calculadoras

Aplicaciones del contador ascendente/descendente

División de frecuencia

Un contador ascendente/descendente puede dividir una señal de reloj de alta frecuencia en frecuencias más bajas y manejables.Esto lo hace útil en circuitos de temporización, sistemas de comunicación y aplicaciones de gestión de relojes.Al controlar la relación de división, el contador ayuda a generar señales de salida estables y precisas.

Conteo de eventos

Los contadores ascendentes/descendentes se utilizan comúnmente para contar pulsos de sensores, interruptores y dispositivos de medición.Realizan un seguimiento de cuántos eventos ocurren dentro de un proceso, lo que los hace ideales para sistemas de monitoreo.Su capacidad de contar hacia arriba o hacia abajo permite un ajuste y corrección flexibles durante la operación.

Control de posición del motor

En los sistemas de control de motores, el contador rastrea el movimiento contando pulsos de codificadores rotatorios o motores paso a paso.Cada pulso representa un paso hacia adelante o hacia atrás, lo que permite un seguimiento preciso de la posición.Esta capacidad bidireccional garantiza un control preciso en robótica y automatización.

Automatización PLC

Los controladores lógicos programables utilizan contadores ascendentes y descendentes para aumentar o disminuir los valores del proceso durante las operaciones industriales.Ayudan a gestionar tareas como el procesamiento de lotes, el seguimiento de inventario y la secuenciación de la producción.La flexibilidad del mostrador lo hace importante para flujos de trabajo de automatización dinámicos y ajustables.

Marcadores digitales

Los contadores arriba/abajo actualizan las puntuaciones instantáneamente según los datos ingresados durante los juegos o competiciones.Permiten que las puntuaciones aumenten o disminuyan según sea necesario para las correcciones.Esto garantiza una visualización precisa de la puntuación tanto para los jugadores como para los espectadores.

Generación de secuencia

El contador genera secuencias digitales ordenadas que controlan los pasos en sistemas automatizados.Cada pulso de reloj avanza la secuencia hacia adelante o hacia atrás según el requisito.Esto lo hace valioso para el control de tiempos, la generación de patrones y procesos de múltiples pasos.

Ventajas y limitaciones del contador ascendente/descendente

Ventajas

• Soporta conteo bidireccional, ideal para operaciones reversibles.

• Fácil conexión en cascada para un conteo de bits más alto.

• Los diseños sincrónicos proporcionan un funcionamiento preciso, estable y de alta velocidad.

• Adecuado para control de motores, codificadores y sistemas de posicionamiento.

• Funciona con funciones preestablecidas, de carga y de reinicio para un control flexible.

Limitaciones

• Requiere lógica adicional para el control de dirección.

• Más complejo que un simple contador unidireccional.

• Las versiones asincrónicas pueden sufrir retrasos en la propagación.

• Los diseños de alta velocidad pueden necesitar cuidadosas consideraciones de sincronización.

• La complejidad puede aumentar el consumo de energía y la dificultad para solucionar problemas.

Contador ascendente/descendente frente a otro contador

Especificación	Arriba/Abajo Contador	contador ascendente	abajo Contador	anillo Contador	Johnson Contador
Contando Dirección	arriba y abajo	Sólo arriba	Sólo abajo	Mueve un un solo bit	Mueve un patrón
controlar Entrada	Dirección entrada requerida	Ninguno	Ninguno	Ninguno	Ninguno
Reloj dependencia	un reloj controla ambos modos	un reloj	un reloj	un reloj	un reloj
poco Requisito	n chanclas	n chanclas	n chanclas	n chanclas	n chanclas (2n estados)
Contando Rango	0 al máximo y revertir	0 al máximo	Máximo a 0	n estados	2n estados
Contando secuencia	binario arriba/abajo	binario arriba	binario abajo	circulares secuencia	retorcido secuencia
Velocidad	Alto (sincrónico)	Alto	Alto	moderado	moderado
Circuito Complejidad	más alto, necesidades lógica de dirección	Sencillo	Sencillo	moderado	moderado
Propagación Retraso	Bajo (sincronización)	Bajo	Bajo	moderado	moderado
Aplicaciones	motores control, codificadores, contadores PLC	Evento contando	Temporizadores, relojes	Patrón generación	secuencia generación
Reiniciar Requisito	Reinicio necesario para ambos modos	Restablecer a cero	Restablecer al máximo	Restablecer define bit inicial	Restablecer define patrón inicial
Ampliabilidad	Fácil de cascada	fácil	fácil	Limitado	Limitado
Salida Patrón	binario arriba/abajo	creciente binario	Disminuyendo binario	uno-caliente salida	multibit patrón
poder Consumo	moderado	Bajo	Bajo	Bajo	Bajo-moderado
CI típico Ejemplo	74193, 74190	7493, 74161	74192	7495	7496

Conclusión

Los contadores ascendentes y descendentes ofrecen un conteo bidireccional flexible con un funcionamiento confiable controlado por reloj, lo que los hace valiosos en muchos sistemas digitales.Su capacidad para invertir la dirección instantáneamente, usar funciones preestablecidas/restablecidas y operar en diferentes modos admite una amplia gama de aplicaciones.Los distintos tipos y la comparación de circuitos integrados muestran cómo los diferentes diseños se adaptan a requisitos específicos de velocidad, formato y potencia.
