Comprender el amplificador operacional OP07

El amplificador operacional OP07 se destaca como un componente de precisión diseñado para ofrecer una precisión excepcional en el procesamiento de señal analógica.Con su bajo voltaje de desplazamiento y alta ganancia, el OP07 es requerido en aplicaciones que requieren una precisión meticulosa, como diagnósticos médicos, instrumentación y sistemas de adquisición de datos.Este artículo profundiza en las características clave del OP07, la configuración de PIN, las aplicaciones y los consejos prácticos para un uso óptimo, ofreciéndole una guía integral para aprovechar sus capacidades para diseños electrónicos avanzados.Explore cómo el OP07 mejora la confiabilidad del sistema y descubre su papel en impulsar los límites de la innovación en los sistemas electrónicos.

Catalogar

Configuración de pin

Modelo CAD

Representación simbólica

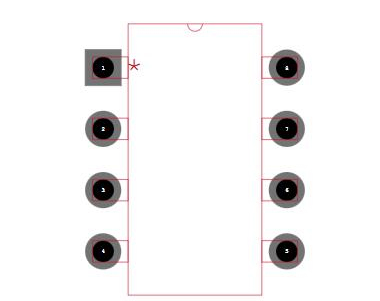

Huella

Modelo 3D

Descripción general de OP07

El OP07 El amplificador operativo es conocido por su precisión excepcional.Cuenta con un voltaje de desplazamiento máximo notablemente bajo de 150 µV, reduciendo efectivamente los errores de procesamiento de la señal de voltaje.Las corrientes de entrada de este amplificador, que miden tan bajas como 1.8N, proporcionan estabilidad y mejoran la precisión en los circuitos, que atienden especialmente a escenarios de medición sensibles.Su alta ganancia de 400V/mV facilita la amplificación precisa de pequeñas señales de entrada mientras mantiene su integridad.Juntos, estos atributos hacen que el OP07 sea ideal para su uso donde la interferencia debe disminuir cuidadosamente.

En escenarios prácticos, el OP07 se implementa con frecuencia en contextos de instrumentación de precisión, como en el diagnóstico médico.Aquí, la precisión de la interpretación de la señal puede afectar significativamente los resultados.Tome dispositivos de electrocardiograma (ECG), por ejemplo;El voltaje de desplazamiento mínimo es básico para la actividad cardíaca que representa con precisión.Incluso cuando se enfrenta a señales biológicas débiles, la corriente de sesgo de entrada baja del OP07 asegura la confiabilidad y la fidelidad del amplificador.La retroalimentación de usted resalta la efectividad del OP07 en el equipo de calibración.Su confiabilidad garantiza la consistencia del rendimiento, enfatizando su importancia en las tareas que exigen una alta precisión.

Características

Característica	Descripción
Voltaje de compensación de entrada baja	El voltaje de desplazamiento de entrada máximo para OP07E es de 75 µV
Rango de voltaje de entrada	± 14 V
Rango de voltaje de suministro	± 3 V a ± 18 V
Alto CMRR	Relación de rechazo de modo común (CMRR) para OP07E es 106 dB
Alta impedancia de entrada	Proporciona una alta impedancia de entrada para un mejor rendimiento
Operación de bajo ruido	Asegura una interferencia de ruido mínima durante la operación

Aplicaciones

El amplificador operacional OP07 actúa como un componente versátil profundamente integrado en varios dominios de la tecnología moderna.Su función en las estaciones base inalámbricas es digna de atención, ya que ayuda a optimizar el procesamiento de señales, lo que lleva a una mayor eficiencia de comunicación.Cuando se aplica dentro de las redes ópticas, el amplificador proporciona una amplificación de señal precisa, esencial para mantener la integridad a través de distancias extendidas.

Sistemas de sensores

En los sistemas de control de sensores, el OP07 juega un papel importante al amplificar las delicadas señales emitidas por sensores, como RTD y termopares.Estos sensores son clave para la medición precisa de la temperatura y los procesos de control.A menudo implementado en entornos sensibles, estos sensores dependen en gran medida de la capacidad del amplificador para producir salidas precisas, reduciendo así los errores en las lecturas del sistema.El voltaje de desplazamiento bajo del OP07 beneficia significativamente la funcionalidad de los puentes de medidor de cepas utilizados en escenarios industriales al ofrecer lecturas de datos confiables incluso en condiciones fluctuantes.

Mejoras de instrumentación y medición

En la instrumentación, el OP07 facilita las mediciones de corriente de derivación con notable precisión.Ofreciendo una alta precisión junto con las características de bajo ruido, permite un monitoreo meticuloso de las corrientes eléctricas, lo que mejora el diagnóstico del sistema y la eficiencia operativa.Su integración dentro de los filtros de alta precisión erradica eficientemente el ruido de la señal, enriqueciendo así la calidad de los datos recopilados en un espectro de aplicaciones.

Equivalentes

• LM339

• LM4558

• UA741

• TL081

• RC4558

• NJM4560

Uso eficiente del OP07

Para navegar por la operación efectiva de OP07, se requiere mantener la fuente de alimentación dentro de un límite seguro de 22 voltios para evitar cualquier daño potencial.La decisión entre las configuraciones de potencia única o dual debe reflejar demandas operativas específicas, ya que esta elección puede resonar a través del rendimiento del amplificador en varios escenarios.Se pueden preferir suministros de doble alimentación para manejar señales más dinámicas, enriqueciendo la adaptabilidad del OP07 en diversos diseños de circuitos.

Tratar con la discrepancia entre las entradas invertidas y no inversas juega un papel en el mantenimiento de la precisión de la medición.El OP07 presenta pines de compensación de entrada, complementados por circuitos externos, para rectificar estos desequilibrios.Con frecuencia, puede emplear resistencias variables para ajustar el voltaje de compensación de entrada, logrando la exactitud en la configuración de voltaje, utilizadas principalmente en tareas de alta precisión, como el procesamiento de señales analógicas.Los ajustes de compensación óptimos a menudo se derivan a través de pruebas metódicas con señales de referencia para evaluar la efectividad de la calibración.

Incorporado dentro del OP07 es un diseño que limita el voltaje de salida a una tapa de 12V, promoviendo una función consistente y confiable.Esta restricción intrínseca tiene propósitos ventajosos en escenarios en los que se desea la estabilidad de salida.Por ejemplo, puede utilizar este rasgo en la interfaz del sensor, donde el mantenimiento de la estabilidad no solo salvaguarda los dispositivos vinculados, sino que también refuerza la confiabilidad de todo el sistema.

Circuito OP07

Paquete

Fabricante

STMicroelectronics sobresale en el mundo de la innovación de semiconductores, que ofrece soluciones innovadoras que potencian y enriquecen sistemas microelectrónicos complejos.Su experiencia tecnológica se evidencia por una red de amplio alcance de colaboraciones estratégicas y una cartera de propiedades intelectuales profundas, posicionándolos de manera prominente en el panorama tecnológico del sistema en chip (SOC).

Stmicroelectronics ha logrado avances notables en soluciones de semiconductores, proporcionando innovaciones personalizadas a una amplia gama de industrias, incluidas la electrónica de consumo y los sectores automotrices.Esta amplia gama de aplicaciones destaca la agilidad y el compromiso de la compañía con el desarrollo a futuro.Su búsqueda de la excelencia a través de la iteración continua y la adquisición del conocimiento promueve el refinamiento de procesos y conjuntos de herramientas, lo que, a su vez, eleva el rendimiento del producto y aumenta la eficiencia.
