Comprensión de la atenuación de la señal: causas, métodos de medición y aplicaciones en redes y electrónica

Esta guía explica qué es la atenuación, un término utilizado cuando una señal se debilita a medida que se mueve a través de cables, aire u otros materiales.Es algo que sucede en todo tipo de sistemas, como teléfonos, Wi-Fi, radios, fibra óptica y equipos de laboratorio.Aprenderá cómo funciona la atenuación, por qué sucede y cómo se mide.También cubre diferentes tipos de atenuación, herramientas utilizadas para verificarlo y por qué es importante controlar la resistencia de la señal en los sistemas de electrónica y comunicación cotidianos.

Catalogar

¿Qué es la atenuación?

La atenuación es la reducción natural en la resistencia de una señal, ya sea potencia eléctrica, voltaje o corriente a medida que se mueve a través de un medio o a lo largo de una ruta de comunicación.Este debilitamiento es importante porque los sistemas de comunicación dependen de la claridad de la señal para funcionar correctamente.La pérdida de señal ocurre principalmente debido a la resistencia en los materiales que transportan la señal.Cuando una señal cumple con una mayor resistencia, se pierde más energía en el camino.En términos simples, cuanto más la señal tiene que "empujar", más débil se volverá cuando llega.Muchos monitorean cuidadosamente la atenuación porque la pérdida de señal no administrada puede causar ruido, bajo rendimiento o desgloses de comunicación total.

Figura 2. Atenuación en una señal

La figura anterior ilustra el concepto de atenuación comparando una señal ideal, atenuada una.En el lado izquierdo, el gráfico muestra una forma de onda consistente con amplitud constante, que representa una señal no perturbada con el tiempo.En el lado derecho, la misma señal se muestra disminuyendo gradualmente en amplitud a medida que pasa el tiempo, esto visualiza la atenuación en la acción.A medida que la señal viaja, su resistencia disminuye, que se representa por el sobre reductor alrededor de la forma de onda.Esta reducción ocurre debido a la pérdida de energía, a menudo causada por la resistencia en el medio de transmisión.Con el tiempo, sin amplificación o corrección, la señal puede volverse demasiado débil para ser útil, lo que lleva a posibles errores de comunicación o pérdida de datos.

¿Cómo se mide la atenuación?

La atenuación se mide en Decibels (DB), una unidad logarítmica utilizada para expresar cuánto disminuye la resistencia de una señal a medida que viaja a través de un medio o sistema.La escala logarítmica es útil en ingeniería porque permite que grandes diferencias en la resistencia de la señal se comparen fácilmente.En lugar de tratar con números grandes y difíciles de manejar, puede usar decibelios para representar estos cambios de una manera más manejable e intuitiva.La fórmula más utilizada para calcular la atenuación es:

En esta ecuación, la "entrada" representa la intensidad de la señal original, mientras que la "salida" es la resistencia de la señal después de haber pasado por el sistema o medio.Estos valores pueden referirse a potencia, voltaje o corriente, dependiendo del contexto.La flexibilidad de esta fórmula radica en su capacidad para consolidar múltiples pérdidas: debido a que es logarítmico, los valores de atenuación de diferentes partes de un sistema se pueden agregar simplemente juntos en lugar de multiplicarse.Esto simplifica el análisis de sistemas complejos, como las redes de telecomunicaciones, donde una señal podría pasar a través de varios componentes, cada uno introduciendo una pequeña cantidad de pérdida.

El valor de DB resultante le indica si una señal ha sido debilitada o amplificada.Un valor de DB negativo indica atenuación, una pérdida en la intensidad de la señal.Un valor de 0 dB significa que no ha habido cambios, mientras que un valor de DB positivo indica amplificación.Esto hace que Decibels no solo sea una unidad práctica para medir la pérdida de señal, sino también una herramienta útil en el diseño del sistema, el diagnóstico y la evaluación del rendimiento.

Tipos de atenuación

La atenuación no es de talla única.Aparece de diferentes maneras dependiendo de cómo se transmiten las señales y dónde se transmiten las señales.Las categorías principales incluyen atenuación automática, intencional y ambiental.

Atenuación automática

La atenuación automática se refiere a un proceso en el que un dispositivo electrónico ajusta la resistencia de una señal entrante sin la necesidad de intervención.Esta característica de autorregulación se encuentra comúnmente en equipos de audio, televisores y sistemas de comunicación.Por ejemplo, cuando una señal se vuelve demasiado fuerte, como un aumento repentino en volumen o entrada, el dispositivo reduce automáticamente o "atenúa" el nivel de señal para evitar distorsión, daño o sobrecarga.Esto se logra a través de circuitos incorporados que monitorean constantemente los niveles de entrada.Si la señal entrante excede un cierto umbral, el sistema reduce rápidamente la ganancia o la intensidad de la señal para mantener un rendimiento óptimo y garantizar una salida clara y estable.Al hacerlo, la atenuación automática ayuda a proteger los componentes internos y conserva la calidad de sonido o imagen, todo sin interrupción.

Atenuación intencional

En ciertos escenarios, muchos reducen deliberadamente la resistencia de una señal, este proceso se conoce como atenuación intencional.Esta práctica es común en entornos de laboratorio, entornos de prueba o durante la calibración del equipo, donde se necesita un control preciso sobre los niveles de señal.Al reducir la intensidad de la señal de manera controlada, puede simular condiciones, evitar daños potenciales a componentes sensibles y garantizar que las señales permanezcan dentro del rango de entrada aceptable de los dispositivos conectados.La atenuación intencional también juega un papel en la prueba del rendimiento y la compatibilidad de los sistemas de comunicación, donde el mantenimiento del comportamiento de señal estable y predecible es excelente para un análisis preciso y resultados confiables.

Atenuación ambiental

Las señales se debilitan naturalmente a medida que viajan a través de diferentes entornos, un proceso conocido como atenuación.Ya sea que se mueva a través de cables de cobre, cables de fibra óptica o incluso aire abierto, la resistencia de la señal puede disminuir debido a una variedad de factores físicos y ambientales.Por ejemplo, la resistencia eléctrica en los cables de cobre provoca una pérdida gradual de energía de la señal sobre la distancia.En fibra óptica, las imperfecciones o las curvas en el cable pueden dispersar o absorber la luz, reduciendo la claridad de la señal.Cuando las señales viajan de forma inalámbrica por el aire, se encuentran con obstáculos como edificios, árboles e incluso condiciones climáticas, que pueden distorsionar o bloquear la transmisión.Factores adicionales como la interferencia electromagnética de otros dispositivos electrónicos, temperaturas extremas y largas distancias de transmisión exacerban aún más el problema.Para combatir estos efectos, emplee una variedad de estrategias como seleccionar materiales de alta calidad y baja pérdida para líneas de transmisión, integrar amplificadores de señal o repetidores a intervalos regulares y diseñar sistemas con tecnologías de blindaje y corrección de errores para preservar la integridad de los datos en la red.

Métodos para medir la atenuación

Las mediciones de atenuación precisas ayudan a ajustar los sistemas de comunicación en entornos de alta frecuencia, como la radio u transmisiones ópticas.Se utilizan diferentes métodos dependiendo del medio y la frecuencia.

Método de relación de potencia

El método de relación de potencia mide la atenuación comparando la potencia en la entrada de un sistema con la potencia en su salida.Este enfoque es útil en los sistemas de radiofrecuencia (RF), donde la evaluación precisa de la transferencia de potencia es importante para la transmisión y la recepción eficientes.La atenuación se cuantifica calculando la relación de potencia de salida a la potencia de entrada, típicamente expresada en decibelios (db).Esta métrica indica el alcance de la pérdida de señal o ganancia introducida por componentes como amplificadores, antenas o líneas de transmisión.El método se usa ampliamente tanto en los transmisores como en los receptores para evaluar el rendimiento del sistema en diferentes condiciones operativas.Debido a su naturaleza directa y efectividad práctica, el método de relación de potencia se emplea comúnmente en diagnósticos, calibración del sistema y optimización del rendimiento en una gama de aplicaciones de comunicación de RF.

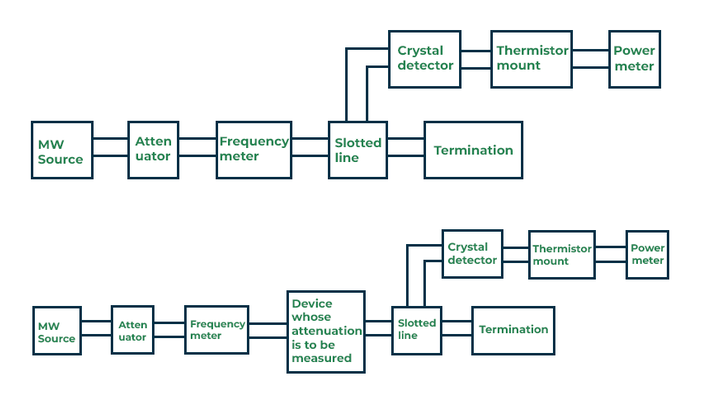

Figura 3. Método de relación de potencia

Esta configuración muestra cómo medir la atenuación utilizando el método de relación de potencia.Funciona comparando la potencia antes y después de un dispositivo para ver cuánta señal se pierde.El proceso comienza con una fuente de microondas (MW), seguido de un atenuador para ajustar la intensidad de la señal y un medidor de frecuencia para monitorear la frecuencia.En la primera configuración, la señal va directamente a una línea ranurada, que se conecta a un detector de cristal, soporte de termistor y medidor de potencia para medir la potencia de salida.Se usa una terminación coincidente para evitar reflexiones de señal.En la segunda configuración, se coloca un dispositivo bajo prueba entre el medidor de frecuencia y la línea ranurada.Se toman las mismas mediciones.Al comparar las lecturas de energía con y sin el dispositivo de prueba, se puede calcular la atenuación.El resultado generalmente se administra en decibelios (db).Este método es simple, confiable y ampliamente utilizado en RF y pruebas de microondas.

Método de relación de voltaje

Cuando la medición de energía directa no es práctica o introduce complejidad, el método de relación de voltaje proporciona una alternativa efectiva.En lugar de confiar en la potencia, lo que puede ser un desafío para medir con precisión, particularmente en sistemas de alta frecuencia o circuitos electrónicos compactos, este método se centra en el voltaje, un parámetro que a menudo es más accesible y menos intrusivo para monitorear.En muchos casos, especialmente cuando se involucran la alta impedancia o componentes delicados, la inserción de medidores de potencia puede interrumpir el funcionamiento normal del sistema.El método de relación de voltaje evita este problema al analizar los niveles de voltaje en los puntos conocidos en el circuito.A partir de estas proporciones, la atenuación se puede inferir con un alto grado de confiabilidad.Este enfoque es útil en aplicaciones como la coincidencia de impedancia y la transmisión de señales, donde se requiere la integridad del circuito de mantenimiento.

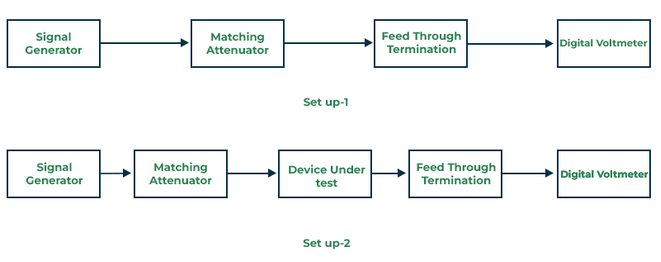

Figura 4. Método de relación de voltaje

La figura muestra dos configuraciones utilizadas en el método de relación de voltaje, un enfoque para medir la atenuación cuando la medición de potencia directa es difícil o disruptiva.En ambas configuraciones, una señal de un generador pasa a través de un atenuador coincidente para garantizar una impedancia adecuada.En la configuración 1, la señal va directamente a una terminación de alimentación, y el voltaje se mide con un voltímetro digital para establecer una referencia.En la configuración 2, se coloca un dispositivo bajo prueba (DUT) entre el atenuador y la terminación, y el voltaje se mide nuevamente.Al comparar los voltajes de ambas configuraciones, la pérdida de atenuación o inserción causada por el DUT se puede calcular utilizando la relación de voltaje.Este método es útil en circuitos sensibles o de alta frecuencia donde los medidores de potencia no son prácticos.

Sustitución de frecuencia de audio (AF)

La sustitución de la frecuencia de audio (AF) es un método utilizado para medir la atenuación mediante la evaluación del impacto de un componente específico en la resistencia de una señal de audio.En esta técnica, se introduce una señal de audio de frecuencia y amplitud conocidas en el sistema.El nivel de salida se mide primero sin el componente en prueba.Luego, la misma medición se repite con el componente insertado en la ruta de la señal. La diferencia entre estos dos niveles de salida indica la cantidad de atenuación (o ganancia) introducida por el componente.Este enfoque permite una identificación precisa de la pérdida de señal, ayudando en el diagnóstico del rendimiento de audio degradado, la detección de piezas defectuosas y la optimización del diseño del sistema.

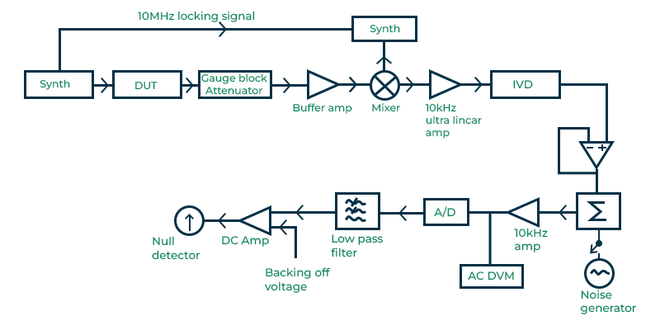

Figura 5. Sustitución de frecuencia de audio (AF)

La figura muestra una configuración típica para usar sustitución de frecuencia de audio (AF) para medir cuánto un dispositivo, llamado dispositivo bajo prueba (DUT), afecta una señal.Una señal de 10 MHz mantiene todas las partes del sistema sincronizadas.El DUT está conectado en línea con un atenuador de precisión para ayudar a controlar la intensidad de la señal.La señal luego pasa por un amplificador de tampón y un mezclador, donde se convierte en una frecuencia de 10 kHz.Esta frecuencia más baja hace que sea más fácil trabajar.Después de eso, la señal se amplifica utilizando un amplificador muy preciso y se compara con una señal de referencia utilizando un divisor de voltaje inductivo (IVD).Se mide la diferencia entre la señal de prueba y la referencia.Aquí se puede agregar un generador de ruido para ayudar a probar cómo responde el sistema a la interferencia.Una segunda ruta en el sistema ayuda a corregir errores.Incluye un amplificador, un voltímetro digital, un convertidor y un circuito de retroalimentación que se ajusta a cualquier cambio de señal no deseado.Esto asegura que la medición final se centre solo en lo que el DUT está haciendo a la señal.

Sustitución de frecuencia intermedia (IF)

El método de sustitución de frecuencia intermedia (IF) mejora la precisión de la medición al convertir la señal de RF original en una frecuencia intermedia inferior, donde el análisis de señal es más estable y manejable.Esta técnica utiliza un atenuador estándar junto con detectores de fase de alta precisión para caracterizar con precisión el comportamiento del sistema.Operar a una frecuencia fija y menor minimiza los efectos del ruido y la inestabilidad de alta frecuencia, mejorando la confiabilidad general de la medición.El método es efectivo en aplicaciones que requieren un control estricto sobre la amplitud y la fase, como la calibración del sistema de radar, los sistemas de comunicación avanzados y los entornos de prueba de alta precisión.Su capacidad para aislar y ajustar los parámetros de señal lo convierte en una opción preferida para la fidelidad de la señal.

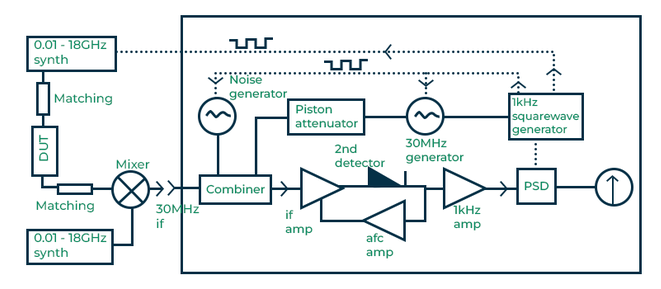

Figura 6. Sustitución de frecuencia intermedia (IF)

Esta figura muestra cómo se usa el método de sustitución IF para medir la atenuación de la señal con alta precisión.Se envía una señal de 0.01 a 18 GHz a través del dispositivo bajo prueba (DUT).La salida se convierte en una frecuencia intermedia de 30 MHz (IF), que es más fácil de medir.La señal IF de 30 MHz se combina con una señal de referencia y ruido controlado usando un atenuador de pistón.La señal de referencia está modulada por una onda cuadrada de 1 kHz para ayudar al sistema a detectar los cambios más claramente.Después de combinar, la señal pasa por los amplificadores y es recogida por un segundo detector.Un detector sensible a la fase (PSD) luego extrae información precisa de amplitud e fase.Trabajar en si ayuda a reducir el ruido y mejorar la estabilidad, lo que hace que este método sea ideal para aplicaciones como pruebas de radar, sistemas de comunicación y mediciones de laboratorio donde la precisión es importante.

Sustitución de RF

Un método efectivo para medir la atenuación en los sistemas de radiofrecuencia (RF) es la técnica de sustitución de RF.En este enfoque, el componente bajo prueba (CUT) se reemplaza temporalmente con un atenuador calibrado.Esto permite mediciones de potencia más precisas y confiables al minimizar los posibles errores causados ​​por inexactitudes o deriva en medidores de potencia.Al sustituir el componente desconocido con un dispositivo de atenuación conocida, los probadores pueden determinar con precisión las métricas clave de rendimiento, como la pérdida de inserción o la ganancia.Este método mejora la consistencia y la repetibilidad de la medición, lo que lo convierte en un enfoque confiable en la evaluación del sistema RF.

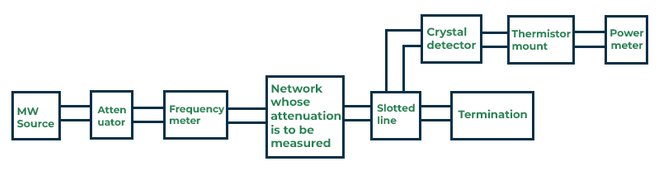

Figura 7. Sustitución de RF

Esta figura muestra la configuración básica utilizada en el método de sustitución de RF para medir la atenuación en los sistemas de RF.Una fuente de microondas (MW) genera una señal que pasa a través de un atenuador y un medidor de frecuencia antes de ingresar a la red que se está probando.La señal luego se mueve a través de una línea ranurada, que ayuda a medir el comportamiento de la señal y continúa hasta una terminación para absorber la señal correctamente.Se usan dos rutas de detección: una a un detector de cristal y otra a un soporte de termistor conectado a un medidor de potencia.Estos dispositivos miden la potencia de la señal.En este método, la red desconocida se elimina y se reemplaza con un atenuador calibrado.El atenuador se ajusta hasta que el medidor de energía muestra la misma lectura que antes.La cantidad de atenuación agregada proporciona el valor de la atenuación de la red original.Esto ayuda a reducir los errores y ofrece resultados más precisos.

OTDR (reflectómetro de dominio de tiempo óptico)

Un reflectómetro de dominio de tiempo óptico (OTDR) es un instrumento utilizado para medir la atenuación y evaluar el rendimiento general de los enlaces de fibra óptica.Funciona transmitiendo pulsos cortos de luz a la fibra y midiendo la luz dispersa o reflejada debido a irregularidades como empalmes, curvas o descansos.Al analizar el retraso de tiempo y la intensidad de la señal de regreso, el OTDR puede identificar con precisión la ubicación y la gravedad de las pérdidas a lo largo del cable.Este método es valioso tanto para la instalación inicial como para el mantenimiento a largo plazo de las redes de fibra óptica.OTDRS ayudan a garantizar la calidad de las instalaciones de fibra detectando fallas, verificando la calidad del empalme e identificando problemas con los conectores.Sus capacidades de prueba de alta precisión y no intrusiva los convierten en una herramienta importante en el diagnóstico de fibra óptica.

Figura 8. OTDR (reflectómetro de dominio de tiempo óptico)

Esta figura demuestra el proceso operativo de un reflectómetro de dominio de tiempo óptico (OTDR), un método ampliamente utilizado para medir la atenuación en los sistemas de fibra óptica.El láser OTDR emite pulsos cortos de luz en la fibra, que luego transmite la señal a través del cable óptico.A medida que la luz viaja, cualquier imperfección como empalmes, curvas o interrupciones hace que una parte de la señal se refleje hacia la fuente.La señal de luz reflejada viaja hacia atrás a través de la fibra y es capturada por un fotodetector.El fotodetector convierte esta señal óptica en datos eléctricos, que luego se envía a la unidad de visualización para su análisis.Al evaluar el retraso y la intensidad de la señal devuelta, el OTDR identifica la ubicación y la magnitud de atenuación o fallas dentro del cable óptico.Este método proporciona una forma no intrusiva y precisa de evaluar la salud y el rendimiento de los enlaces de fibra óptica.

Atenuación versus amplificación

Aspecto	Atenuación	Amplificación
Definición	Reducción en la intensidad de la señal a medida que se propaga de la fuente al destino.	Aumento de la intensidad de la señal para compensar la señal pérdida.
Naturaleza del proceso	Proceso pasivo que ocurre naturalmente debido al medio ambiente y factores materiales.	Proceso activo realizado utilizando dispositivos electrónicos.
Causa	Interferencia, dispersión, absorción y pérdidas de flexión.	Realizado intencionalmente usando dispositivos externos como amplificadores y repetidores.
Efecto sobre la señal	Degrada la calidad de la señal, causa pérdida de datos y límites Rango de comunicación.	Mejora la calidad de la señal, mejora la fiabilidad y extiende el rango de comunicación.
Objetivo	Efecto no deseado que reduce el rendimiento.	Medida correctiva para contrarrestar la atenuación.
Ejemplo	Debilitamiento de las señales de TV a largas distancias de cable.	Aumentar el volumen en una radio o usar un repetidor para Fortalecer las señales de televisión.
Dispositivos involucrados	Sin dispositivo;Es un subproducto de transmisión no deseado.	Se utilizan refuerzos de señal, amplificadores y repetidores.

Atenuación en fibras ópticas

En las fibras ópticas, la atenuación se refiere a la pérdida gradual de la intensidad de la señal a medida que la luz viaja a través de la fibra.Este debilitamiento de la señal de luz puede afectar el rendimiento y la eficiencia de los sistemas de comunicación de fibra óptica, especialmente a largas distancias.Las principales causas de atenuación en las fibras ópticas son:

1. Absorción: Esto ocurre cuando la señal óptica pierde energía como calor debido a impurezas o las propiedades inherentes del material de fibra en sí, típicamente sílice.Las impurezas comunes incluyen iones metálicos e iones hidroxilo (OH⁻), que absorben longitudes de onda específicas de la luz.

2. dispersión: La luz puede dispersarse en diferentes direcciones cuando encuentra variaciones microscópicas o irregularidades en el material central de la fibra.El tipo más común de dispersión en las fibras ópticas es la dispersión de Rayleigh, que es causada por fluctuaciones aleatorias en la densidad del vidrio.

3. Pérdidas de flexión: Las pérdidas de flexión ocurren cuando la luz se escapa del núcleo de la fibra debido a la flexión excesiva o inadecuada de la fibra óptica.Estas pérdidas se pueden clasificar en dos tipos: Macrobending, que se refiere a curvas grandes y visibles que hacen que la luz salga del núcleo, y la microbendencia, que implica pequeñas distorsiones microscópicas en la fibra, a menudo resultantes de la presión, el estrés físico o las imperfecciones de fabricación, que conducen a la dispersión de la luz dentro de la fibra.

Medición de la atenuación óptica

Para cuantificar la atenuación, utilizamos la siguiente fórmula logarítmica:

dónde𝐴 es la atenuación en decibelios (db),𝑃𝑖𝑛 es la potencia óptica lanzada a la fibra y𝑃𝑜𝑢𝑡 es el poder óptico recibido en el otro extremo.Esta fórmula muestra cuánto ha disminuido la potencia de la señal durante la transmisión.Un valor de atenuación más alto significa más pérdida de señal.

Por ejemplo, si la potencia de entrada es de 10 MW y la salida es de 5 MW:

Esto significa que la señal ha perdido la mitad de su potencia, lo que corresponde a una atenuación de 3 dB.

Atenuación intrínsecia versus extrínsecia

La atenuación en las fibras ópticas se puede clasificar en dos categorías principales: pérdidas intrínsecas y extrínsecas. Atenuación intrínsecia se refiere a pérdidas inherentes a la estructura física y química de la fibra.Estos incluyen la absorción causada por impurezas como los iones hidroxilo (OH⁻) y las partículas de metal incrustadas en el vidrio durante la fabricación, así como la dispersión de Rayleigh, lo que resulta de variaciones microscópicas naturales en la densidad del material de la fibra.Estas pérdidas son inevitables hasta cierto punto y están presentes incluso en las fibras de mejor calidad.En contraste, atenuación extrínseca surge de factores externos que afectan la fibra después de que se haya fabricado.Estos incluyen malas prácticas de instalación, como el empalme inadecuado (unión de dos extremos de fibra), curvas afiladas o torceduras en la fibra que exceden su radio de curvatura y las tensiones físicas de la trituración, la torsión o las influencias ambientales.A diferencia de las pérdidas intrínsecas, las pérdidas extrínsecas a menudo se pueden minimizar o prevenirse mediante prácticas adecuadas de manejo, instalación y mantenimiento.

Atenuación en redes

En las redes informáticas, la atenuación significa el debilitamiento de una señal a medida que viaja.Esto sucede en conexiones cableadas e inalámbricas.Cuando una señal se debilita demasiado, puede causar velocidades lentas de Internet, datos perdidos o conexiones caídas.Las principales causas de atenuación en las redes son:

1. Distancia : La mayor causa de atenuación es la distancia.Cuanto más larga tenga que viajar a través de un cable o a través del espacio abierto, más se degrada.En las redes cableadas, especialmente aquellas que usan cables a base de cobre, la resistencia eléctrica aumenta con la longitud, lo que lleva a una mayor pérdida de resistencia a la señal.Es por eso que existen limitaciones de longitud del cable en los estándares de red.

2. frecuencia: Las señales de frecuencia más altas son más susceptibles a la atenuación que las de menor frecuencia.Esto es importante en las comunicaciones inalámbricas, donde las frecuencias más altas (como las utilizadas en las bandas Wi-Fi de 5 GHz) pueden transportar más datos pero degradarse más rápido y tener un rango más corto que las señales de frecuencia más bajas (como 2.4 GHz).Del mismo modo, en los sistemas cableados, la transmisión de datos de alta frecuencia puede sufrir más de la degradación de la señal en la misma distancia.

3. Ruido e interferencia: Interferencia electromagnética (EMI) de fuentes externas como luces fluorescentes, motores eléctricos, microondas o incluso otros dispositivos electrónicos pueden interrumpir y debilitar las señales.Los obstáculos físicos como las paredes, especialmente aquellos hechos de materiales densos como el concreto o el metal, también pueden absorber o reflejar señales inalámbricas, aumentar la atenuación y reducir el rendimiento general de la red.

4. Tipo de cable y calidad: El material y la construcción de cables de transmisión impactan cuánta señal se pierde en una distancia dada.Los cables de cobre (como Cat5e o Cat6) se usan comúnmente para distancias más cortas, pero pueden experimentar más atenuación que los cables de fibra óptica.Los cables de fibra óptica, que transmiten datos usando luz en lugar de señales eléctricas, son mucho menos propensos a la pérdida de señal e interferencia, lo que los hace ideales para conexiones de alta velocidad y larga distancia.

Medición de la atenuación en las redes

En las redes, la atenuación se refiere a la pérdida gradual de la intensidad de la señal a medida que viaja a través de un medio como alambre de cobre, cable de fibra óptica o aire.Se mide en decibelios (db) y se puede calcular utilizando fórmulas basadas en energía o basadas en voltaje, dependiendo del contexto.Al medir la potencia de la señal, la atenuación se calcula utilizando la fórmula:

dónde PAG_s es la potencia de señal en la fuente y PAG_d es la potencia de señal en el destino.Esta fórmula revela cuánto se ha debilitado la señal entre la transmisión y la recepción.Por ejemplo, si una señal comienza a 100 MW y se recibe a 10 MW, la atenuación es:

Por otro lado, cuando se trata de voltaje en sistemas donde la impedancia permanece constante, la atenuación se calcula de manera diferente.La fórmula apropiada en este caso es:

dónde V_s es el voltaje en la fuente y V_d es el voltaje en el destino.Esto explica el hecho de que la potencia en los sistemas resistivos es proporcional al cuadrado de voltaje.Por ejemplo, si una señal cae de 2 V a 1 V, la atenuación sería:

Atenuación en la transmisión de señal

La atenuación significa que una señal se debilita a medida que viaja de un lugar a otro.Esto sucede en ambos cableado (como cables de cobre) y inalámbrico (como los sistemas de Wi-Fi), y cuanto más tiempo tenga que viajar la señal, más se desvanece.

Sistemas cableados

En la comunicación cableada, especialmente en cables de cobre y líneas coaxiales, la atenuación ocurre principalmente debido a las propiedades físicas del medio de transmisión.Varios factores contribuyen a esta degradación de la señal:

• Resistencia eléctrica: Todos los conductores tienen alguna resistencia inherente.A medida que la señal eléctrica viaja a través del cable, parte de su energía se convierte en calor, causando una pérdida gradual de resistencia.Los cables más delgados tienen una mayor resistencia, lo que conduce a una atenuación más severa en comparación con los cables más gruesos.

• Efecto de la piel: A frecuencias más altas, la señal eléctrica tiende a viajar a lo largo de la superficie del conductor.Esto reduce el área efectiva para el flujo de corriente y aumenta la resistencia, empeorando la atenuación.

• Efectos capacitivos e inductivos: Los cables largos pueden actuar como condensadores o inductores, especialmente cuando múltiples cables se agrupan.Estas propiedades pueden causar distorsión y pérdida de señal con el tiempo.

• Desajuste de impedancia: Si la línea de transmisión no coincide correctamente con la impedancia de carga o fuente, parte de la señal se puede reflejar hacia atrás, debilitando aún más la señal original.

• Interferencia electromagnética externa (EMI): los equipos eléctricos, líneas eléctricas o señales de radio cercanas pueden introducir ruido en el sistema, enmascarando o degradando efectivamente la señal prevista.

• Mala instalación o materiales degradados: Conexiones inadecuadas, corrosión en los cables o desgaste con el tiempo pueden causar una mayor resistencia y una mayor pérdida de señal.

• Factores ambientales: Las altas temperaturas, la humedad o el estrés físico en los cables pueden alterar sus características eléctricas, lo que resulta en una mayor atenuación.

Sistemas inalámbricos

En la comunicación inalámbrica, las señales viajan por el aire y son susceptibles a un conjunto diferente de desafíos.La atenuación en estos sistemas está influenciada tanto por el medio (aire) como por el entorno en el que se propaga la señal.

• Pérdida de ruta de espacio libre (FSPL): a medida que una señal de radio irradia desde un transmisor, se extiende sobre un área cada vez más grande.Esta propagación natural da como resultado que la resistencia de la señal disminuya con la distancia, incluso en el vacío.

• Obstrucciones: Los objetos sólidos como paredes, edificios, árboles e incluso cuerpos humanos pueden bloquear o absorber señales de radio, reduciendo la resistencia de la señal que llega al receptor.

• Reflexión, refracción y difracción: Las señales pueden rebotar las superficies (reflexión), doblarse al pasar a través de diferentes materiales (refracción) o curva alrededor de los bordes (difracción).Estos efectos pueden hacer que partes de la señal salgan fuera de sincronización, lo que lleva a interferencia múltiple y pérdida de claridad.

• Condiciones atmosféricas: La lluvia, la niebla y la humedad pueden absorber o dispersar las ondas de radio, particularmente a frecuencias más altas (por ejemplo, en el rango de GHz), lo que causa el debilitamiento de la señal.

• Interferencia de otros dispositivos: Wi-Fi, Bluetooth, hornos de microondas y otros sistemas inalámbricos a menudo funcionan en bandas de frecuencia superpuestas.Esta superposición puede causar interferencia, lo que dificulta que un receptor distinga la señal prevista.

• Calidad y alineación de la antena: Las antenas mal diseñadas o desalineadas pueden provocar una transmisión o recepción débil, aumentando la atenuación efectiva.

Medición de la atenuación en la transmisión de la señal

La atenuación se cuantifica en Decibels (DB), una unidad logarítmica que compara la resistencia de la señal en su fuente con su resistencia después de la transmisión.La fórmula estándar utilizada para calcular la atenuación basada en los niveles de potencia es:

dónde PAG_en es la potencia de la señal de entrada, PAG_afuera es la potencia de la señal de salida.Si la intensidad de la señal se mide por voltaje, común en escenarios de baja potencia o audio, la fórmula se convierte en:

dónde V_en es el voltaje de entrada, V_afuera es el voltaje de salida.Estos cálculos proporcionan un método estandarizado para cuantificar la pérdida de señal.Un valor de DB más alto indica una mayor atenuación.En aplicaciones como fibra óptica, ethernet o sistemas de radiofrecuencia, la atenuación a menudo se expresa por unidad de longitud (por ejemplo, DB/km o DB/m).Muchos usan herramientas como medidores de potencia óptica, analizadores de red o OTDR (reflectómetros de dominio de tiempo óptico) para realizar estas mediciones, dependiendo del medio de transmisión.Se requiere una medición de atenuación precisa para el diseño y el mantenimiento del sistema, asegurando la calidad de la señal, minimizar los errores y mantener una comunicación confiable en las redes.

Ventajas y desventajas de atenuación

Ventajas de atenuación

Control de resistencia a la señal: La atenuación permite la gestión precisa de la intensidad de la señal dentro de un sistema.En muchas aplicaciones electrónicas y de comunicación, especialmente en circuitos sensibles, las señales excesivamente fuertes pueden causar distorsión o incluso daños permanentes a componentes delicados.Los atenuadores ayudan a regular estos niveles de señal para garantizar que se mantengan dentro de los parámetros operativos óptimos, preservando la integridad de la señal y la protección de equipos.

Previene la sobrecarga : Cuando las señales son demasiado fuertes, pueden exceder el voltaje o las clasificaciones de potencia de los componentes aguas abajo, lo que lleva a sobrecargar.Esto no solo introduce la distorsión, sino que también puede comprometer la seguridad y la funcionalidad de los dispositivos.La atenuación asegura que todas las partes del sistema reciban señales dentro de niveles seguros y manejables, extendiendo la vida útil de los componentes y mejorando la confiabilidad.

Reducción de ruido: En ciertos escenarios, las señales fuertes pueden recoger o amplificar el ruido o la interferencia no deseada del entorno.Al reducir la amplitud de la señal a un nivel más manejable, la atenuación puede ayudar a mitigar los efectos de dicha interferencia.Esto conduce a señales más limpias y de mayor calidad, importantes en los sistemas de audio, video y radiofrecuencia (RF).

Prueba y calibración: Los atenuadores se usan comúnmente en ambientes de laboratorio y de campo para simular condiciones y para probar el rendimiento de los dispositivos bajo diversas fuerzas de señal.Al ajustar los niveles de señal precisamente, puede calibrar instrumentos, verificar las tolerancias y validar el comportamiento del sistema sin arriesgar el daño del equipo.

Mejora la estabilidad del sistema: En sistemas complejos, como aquellos que involucran mezcla de audio, transmisión de RF o telecomunicaciones, la atenuación contribuye a la estabilidad general al suavizar las fluctuaciones de las señales.Las señales estables reducen la posibilidad de oscilaciones, retroalimentación o comportamiento inesperado, particularmente en sistemas con múltiples amplificadores o bucles de retroalimentación.

Desventajas de atenuación

Pérdida de señal: La principal desventaja de la atenuación es que reduce inherentemente la amplitud o potencia de una señal.Si bien esto a veces es necesario, también puede conducir a una pérdida de información, particularmente si la señal ya es débil.En las comunicaciones digitales, esta pérdida puede degradar la claridad de la señal y hacer que sea más difícil extraer datos útiles en el extremo receptor.

Rango de transmisión limitado: A medida que disminuye la intensidad de la señal debido a la atenuación, se reduce el rango efectivo de transmisión.Esto es problemático en la comunicación inalámbrica o los sistemas cableados de larga distancia, donde las señales deben viajar distancias considerables.Sin compensación, la atenuación puede evitar que la señal llegue a su destino con suficiente fuerza.

Mayor costo: Para contrarrestar los efectos de la pérdida de señal, los sistemas a menudo requieren componentes adicionales, como amplificadores, repetidores o refuerzos de señal.Estos dispositivos adicionales aumentan el costo general del sistema, no solo en términos de hardware sino también en instalación, consumo de energía y mantenimiento.

Complejidad del sistema: Incorporar la atenuación en un diseño de sistema agrega una capa de complejidad.Debe calcular cuidadosamente los niveles de atenuación apropiados y determinar dónde se necesita la amplificación de compensación.Esto aumenta la carga de diseño y puede hacer que la resolución de problemas y el mantenimiento sean más desafiantes, especialmente en sistemas grandes o distribuidos.

Tasas de error más altas: En los sistemas de comunicación digital, la resistencia a la señal reducida debido a la atenuación puede conducir a una mayor probabilidad de errores de bits.A medida que se debilitan las señales, se vuelven más susceptibles al ruido e interferencia, lo que dificulta que los receptores interpreten correctamente los datos.Esto puede dar lugar a fallas de comunicación o la necesidad de mecanismos de corrección de errores más sólidos, lo que puede introducir latencia o mayor complejidad.

Aplicaciones de atenuación

La atenuación, el debilitamiento intencional de una señal es una idea importante en muchos sistemas electrónicos, de comunicación y de medición.Ayuda a asegurarse de que las señales se manejen de manera segura, eficiente y precisa en diferentes entornos.Aquí hay algunas áreas donde la atenuación es importante:

Control de volumen en equipos de audio electrónico

En electrónica como radios, televisores, amplificadores y dispositivos de audio personales, la atenuación se emplea comúnmente para administrar los niveles de sonido.Al variar el grado de atenuación de la señal antes de alcanzar la etapa de amplificación, puede ajustar suavemente la salida de audio sin afectar la integridad de la ruta de la señal.Este enfoque proporciona un control de volumen preciso y sin distorsión, para mantener la claridad y la comodidad de audio.

Regulación del nivel de potencia en sistemas de comunicación de fibra óptica

En las redes de fibra óptica, la atenuación se utiliza para regular la intensidad de las señales ópticas transmitidas.Se colocan atenuadores ópticos para reducir la potencia de la señal, asegurando que permanezca dentro del rango dinámico óptimo del fotodetector en el extremo receptor.Sin atenuación, las señales de alta potencia, especialmente en enlaces cortos o después de la amplificación, podrían saturar o dañar a los receptores sensibles.La atenuación adecuada garantiza una calidad de señal consistente, minimiza las tasas de error de bits y contribuye a la confiabilidad general de la transmisión de datos en la red.

Protección de instrumentos en la medición de la señal de RF

En los entornos de prueba y diagnóstico de radiofrecuencia (RF), los atenuadores son importantes para proteger instrumentos delicados como analizadores de espectro, analizadores de redes y medidores de energía.Durante el análisis de la señal, especialmente a los altos niveles de potencia, la entrada directa sin atenuación podría abrumar o dañar estas herramientas.Los atenuadores ayudan a escalar la señal a un nivel seguro y medible, permitiendo lecturas precisas y evitando las costosas fallas de equipos.También contribuyen a mantener la linealidad y la precisión de la calibración de los dispositivos de medición.

Escala de voltaje seguro en experimentos de laboratorio

Los laboratorios educativos y de investigación a menudo utilizan atenuadores como un medio para reducir los niveles de voltaje durante el trabajo experimental.Esto es importante al analizar la respuesta de circuitos o componentes en condiciones de bajo voltaje.La atenuación garantiza la seguridad tanto del usuario como del equipo, sin arriesgar el agotamiento de los componentes o los resultados inexactos debido a los niveles de entrada excesivos.

Protección de circuitos en electrónica analógica y digital

Los circuitos integrados (ICS) y otros componentes electrónicos son altamente sensibles a los niveles de voltaje que exceden sus especificaciones calificadas.Los atenuadores sirven como primera línea de defensa en muchos sistemas analógicos y digitales al limitar las amplitudes de señal entrantes.Esto es útil en el acondicionamiento de la señal, donde las entradas sin procesar deben reducirse antes del procesamiento mediante convertidores analógicos a digitales (ADC) o microcontroladores.Al reducir los altos niveles de señal a los valores manejables, la atenuación protege los circuitos de los picos de voltaje y garantiza la confiabilidad del sistema a largo plazo.

Coincidencia de impedancia e integridad de señales con atenuadores fijos

En aplicaciones de alta frecuencia como RF, microondas y sistemas de antena, los atenuadores fijos juegan un papel en la coincidencia de impedancia.Los desajustes de impedancia pueden conducir a reflexiones de señal, pérdida de energía e interferencia, todo lo cual degradan el rendimiento del sistema.Al introducir una cantidad conocida de atenuación al tiempo que preserva la impedancia consistente (típicamente 50 o 75 ohmios), los atenuadores fijos ayudan a minimizar las reflexiones de la señal y maximizar la transferencia de potencia.Esto contribuye a mantener la integridad de la señal en entornos de línea de transmisión complejos.

Conclusión

La atenuación es una parte normal de cómo viajan las señales, pero si no se administra, puede causar problemas como el sonido deficiente, el Internet lento o los datos perdidos.Esta guía mostró cómo las señales se debilitan, cómo medimos esa pérdida y cómo solucionarla o controlarla utilizando herramientas y técnicas.Comprender la atenuación ayuda a que los sistemas funcionen mejor, mantenerse seguros y durar más, ya sea que esté trabajando con cables, redes inalámbricas o equipos de audio.
