La guía definitiva de los circuitos integrados de la serie 4000

Los circuitos integrados (ICS) de la serie 4000 son lo último en electrónica digital, que ofrecen versatilidad, amplios rangos de fuente de alimentación y diseños robustos de CMOS.Estos IC son útiles para aplicaciones que van desde puertas lógicas simples hasta contadores complejos y controladores de visualización.Este artículo explora la familia IC de la serie 4000, destacando sus características, configuraciones de pin y usos prácticos.Aborda desafíos como familias lógicas mixtas y anomalías de etiquetado de PIN, teoría de puente y aplicaciones.Con análisis estructurado, diagramas y ejemplos prácticos, esta guía le permite diseñar y solucionar los circuitos de manera efectiva.Ya sea optimizando los contadores, la decodificación de salidas BCD o trabajando con puertas lógicas, este recurso profundiza su comprensión y mejora sus habilidades de diseño electrónico.

Catalogar

Circuitos integrados CMOS de la serie 4000

Voltaje de suministro

4000 Las CMOS de la serie se elaboran para operar dentro de un rango de voltaje de suministro de 3 a 15V, lo que demuestra una notable capacidad para soportar fluctuaciones de voltaje menores.Esta flexibilidad mejora su idoneidad para diversas aplicaciones, lo que lo permite aplicarlas en varios entornos con facilidad.Su firmeza en condiciones impredecibles refleja escenarios comunes en los que pueden ocurrir variaciones de suministro de energía.

Impedancia de entrada e integridad de la señal

Estos ICS exhiben una alta impedancia de entrada, lo cual es beneficioso para reducir la interferencia con los circuitos conectados y la evitación de deterioro de la señal.Sin embargo, las entradas no conectadas pueden encontrar ruido eléctrico, posiblemente dando como resultado interrupciones.Se recomienda conectar las entradas no utilizadas a la alimentación o la tierra para mantener la consistencia del rendimiento, un método ampliamente respaldado por especialistas en circuitos basados ​​en observaciones de complicaciones de ruido.

Funcionalidad de salida y compatibilidad de componentes

Los IC de CMOS en esta serie pueden conducir alrededor de 1 mA para entradas típicas de CMOS de circuito digital.Cuando se suministra con voltajes más altos, su capacidad de salida aumenta a 10 mA, ofreciéndole la flexibilidad de incorporar componentes adicionales con menos esfuerzo.Para administrar cargas más grandes, el uso de un transistor externo es un enfoque favorecido.Un solo IC puede controlar hasta 50 entradas, mostrando su efectividad y escalabilidad en proyectos extensos.En aplicaciones prácticas, en cascada múltiples IC optimiza la transmisión de señal con una pérdida mínima.

Rango de transmisión de señal y frecuencia

El retraso de propagación de la señal en estos IC es de aproximadamente 30ns en una fuente de alimentación de 9V, adecuada para muchas aplicaciones pero potencialmente restrictivo en entornos de alta velocidad, donde la serie 74 puede ser más favorable.Su capacidad de frecuencia de hasta 1MHz admite un rendimiento adecuado para las tareas típicas, aunque las operaciones intrincadas pueden requerir alternativas más rápidas.Los ensayos prácticos han demostrado su adaptabilidad de frecuencia.

Patrones de consumo de energía

La serie 4000 presenta un consumo de energía mínimo, un atributo atractivo para aplicaciones sensibles a la energía.Aunque el uso de energía aumenta con la frecuencia, se mantiene significativamente más bajo que las tecnologías similares.Este rasgo facilita las operaciones sostenibles, alineándose con mayores tendencias de la industria hacia la eficiencia energética, como se ve en numerosas iniciativas de desarrollo destinadas a reducir el impacto ecológico.

Entrelazando familias lógicas distintas

Abrazar la uniformidad en la lógica de la familia de un circuito fomenta la consistencia y la facilidad.Sin embargo, se puede lograr las familias variables variables, especialmente cuando su poder exige sincronizarse armoniosamente.Considere el escenario de integrar la serie 4000 con el 74HC familia;Es dinámico confirmar que el voltaje de la fuente de alimentación abarca de 3 a 6 voltios.Las desviaciones de este rango se arriesgan a producir niveles lógicos errantes o posible falla de los componentes.

Explorar más profundamente en las distinciones de las características de la fuente de alimentación resalta su influencia en el logro de la integración perfecta.El 74LS La familia, por ejemplo, prospera con un suministro firme de 5V.Esta diferencia sutil pero notable afecta profundamente las opciones de componentes, ya que los voltajes no coincidentes pueden causar eficiencia de circuito mediocre o daño por componentes.Puede tender a mantener la estabilidad de la potencia en su mira, esforzándose por evitar mal funcionamiento del circuito inesperado, iluminando las complejidades de la gestión de energía meticulosa en circuitos de familia mixta.

Para conectar una salida de 74LS con una entrada de 4000 o 74HC, emplea de manera confiable una resistencia de "pull-up" de 2.2kohm.Este componente garantiza un nivel de entrada suficientemente alto, que se debe a los estados mal definidos.Coloque esta resistencia pull-up estratégicamente, una técnica a menudo utilizada para estabilizar los niveles lógicos en diferentes paisajes tecnológicos.Su presencia discreta habla de cómo las alteraciones menores pueden apuntalar significativamente la estabilidad del sistema.

Funcionalidades de las puertas lógicas Quad de 2 entradas

En el mundo de la electrónica digital, las puertas de entrada Quad 2 tienen un lugar de compromiso notable, que atiende a diversos paisajes de diseño lógico.Estas puertas se manifiestan en diversas configuraciones, lo que lo empodera con la libertad de elegir precisamente el ajuste adecuado para sus aplicaciones únicas infundidas con inteligencia práctica y un toque de comprensión mundana.Exploremos varios tipos distinguidos:

• 4001: Puerta Quad 2-Input Nor

Esta puerta forma la piedra angular para implementar operaciones lógicas iniciales, a menudo adoptadas en circunstancias en las que la inversión de un nivel lógico o una función básica norial brinda simplicidad y eficiencia.

• 4011: Puerta NAND quad de 2 entradas

Famoso por su naturaleza universal, la puerta NAND se puede combinar ingeniosamente para diseñar cualquier tipo de puerta final, mejorando los procesos creativos involucrados en el diseño de circuitos intrincados con recursos limitados.

• 4030: Puerta ex-o de 2 entradas cuádruple (obsoleto ahora)

Una vez que un elemento básico en las tareas exclusivas o, el 4030 ha sido sucedido gradualmente por soluciones más contemporáneas a medida que la tecnología de puerta lógica se avanza con la rapidez y la eficacia.

• 4070: puerta ex-o de 2 entradas.

El diseño contemporáneo de esta puerta sigue siendo utilizado para generar y verificar la paridad dentro de los marcos de verificación de errores, una característica reflexiva activa a la integridad de los sistemas de comunicación digital.

• 4071: quad 2-entrada o puerta

Esta puerta se integra perfectamente en escenarios que exigen una salida en la elevación de cualquier entrada, una elegante simplicidad atesorada en sistemas que invocan directamente o lógica.

• 4077: Puerta de NOR de quad 2-entrada-entrada

Como complemento de la puerta ex o la puerta, la puerta ex-NOR juega un papel clave en los comparadores digitales y las evaluaciones de igualdad, preservando la precisión y la fluidez de las operaciones lógicas.

• 4081: quad 2-entrada y puerta

Cuando una función ofrece salidas altas en entradas duales altas, esta puerta se erige de manera confiable como un compañero de confianza, que se realiza constantemente en innumerables entornos digitales.

• 4093: Puerta NAND Quad de 2 entradas especializada con entradas de gatillo Schmitt

Caracterizado exclusivamente por las entradas de activación de Schmitt, el 4093 procesa hábilmente señales vulnerables al ruido o transiciones lentas.Esta puerta brilla a través de su experta resiliencia de ruido y su rendimiento fiel en medio de circunstancias desafiantes.La integración de la histéresis, que crece con suministros de mayor voltaje de aproximadamente 0.5V en una línea de base de 4.5 V, confiere ventajas al buscar estabilidad de señal confiable en los alrededores de fluidos.

Triple 3 de entrada Lógica de compuerta de entrada ICS en acción

Las puertas triple de 3 entradas ofrecen diversas posibilidades para elaborar diseños electrónicos elaborados.Cada tipo de puerta cumple un papel distinto, incrustando su curiosidad y deseo de innovación:

• 4023: Puerta NAND de triple de 3 entradas

La puerta 4023 maneja las operaciones lógicas del producto con inversión posterior.Su capacidad para administrar múltiples señales de entrada con facilidad simplifica los marcos de circuitos.Inspirado en una pasión por la creatividad, con frecuencia puede aprovechar a Nand como una puerta universal, elaborando soluciones inventivas y reduciendo la complejidad del circuito.

• 4025: triple 3 entradas ni puerta

La puerta 4025 es competente en la ejecución de operaciones de suma lógica y luego invirtiendo los resultados.Demuestra ventajoso en contextos que necesitan una negación completa, lo que le permite agilizar los circuitos.La aplicación de esta puerta a menudo resulta de la unidad para optimizar los recursos reduciendo el número de componentes físicos necesarios para tareas específicas.

• 4073: triple 3-entrada y puerta

La puerta 4073 ofrece una forma directa de lograr conjunciones lógicas con alta precisión.En entornos básicos en entornos exigentes como los sistemas de seguridad, esta puerta satisface el anhelo de precisión en los sistemas de control, asegurando que los procesos funcionen sin problemas cuando se cumplan todos los criterios.

• 4075: triple 3-entrada o puerta

La puerta 4075 admite la disyunción lógica de manera efectiva, que sirve como un componente crucial para mantener la integridad de la señal.La implementación o puertas en los entornos de la industria a menudo alimenta la búsqueda de la eficiencia operativa y la capacidad de respuesta, reduciendo el tiempo de inactividad y mejorando el control del sistema.

El acuerdo especializado realizado al extender la puerta en todo el paquete refleja una opción estratégica para maximizar la utilidad espacial.Este enfoque permite un ensamblaje más compacto en las placas de circuitos, impulsado por la aspiración para reducir los elementos parásitos y mejorar el rendimiento electrónico general.

Interacciones complejas de puertas de 4 entradas duales

En el mundo de la electrónica moderna, las puertas duales de 4 entradas juegan un papel clave como bloques de construcción en el diseño del circuito.Estos componentes, conocidos por su versatilidad, contribuyen significativamente a diversas aplicaciones al facilitar las operaciones lógicas y abordar los desafíos técnicos intrincados y directos.

• Puerta de 4 entradas de 4 entradas (4002)

La puerta de doble entrada de 4 entradas, identificada como 4002, ejecuta una operación lógica ni.Produce una alta salida únicamente cuando cada entrada es baja, alineándose perfectamente con escenarios que exigen un mecanismo a prueba de fallas.Sistemas de alarma de imágenes, donde la activación se desencadena solo en ausencia completa de entradas, afirmando la necesidad de tal respuesta.La confiabilidad y la simplicidad del 4002 lo convierten en una opción para valorar los diseños impulsados ​​por la contingencia en configuraciones peligrosas.

• Puerta NAND dual de 4 entradas (4012)

Funcionando como una puerta universal, la puerta NAND dual de 4 entradas (4012) genera una señal baja cuando todas las entradas son altas.Su adaptabilidad no tiene rival, ya que puede replicar múltiples funciones lógicas a través de la reconfiguración de entrada.Esta flexibilidad encuentra el favor de la construcción de sistemas digitales sofisticados, especialmente cuando la eficiencia y el minimalismo en el uso de componentes son prioridades.Emplear el 4012, por lo tanto, ayuda a refinar los diseños de circuitos al tiempo que optimiza la implementación de recursos.

• Dual de 4 entradas o puerta (4072)

Un especialista en la detección de cualquier entrada activa, la doble entrada de 4 o la puerta (4072) genera una salida alta si al menos una entrada es alta.Esta característica tiene importancia en los circuitos de toma de decisiones, donde la aparición de una señal positiva provoca acciones consecuentes como habilitar los protocolos de respaldo en las configuraciones informáticas.El 4072 mejora la agilidad y la confiabilidad del sistema al reconocer rápidamente la presencia de entrada y el comienzo de los procesos posteriores.

• Dual 4 entradas y puerta (4082)

En marcado contraste, la doble entrada y la puerta de 4 entradas (4082) exigen que todas las entradas sean altas para una salida alta.Tal requisito es fundamental en contextos donde cada condición debe cumplirse antes de continuar, generalmente en la activación de enclavamiento de seguridad dentro de los equipos industriales.La función directa pero requerida de los 4082 ingenieros de armas con la capacidad de ejercer un control robusto, asegurando la precisión en la activación se mantiene para mantener la integridad del sistema.

Dentro de estos circuitos, la designación "NC" significa pines no conectados.Agarrar la gestión correcta de estos pines se utiliza para frustrar las perturbaciones no deseadas en el rendimiento del circuito.Documentar y verificar cada pasador no conectado durante la fase de diseño es necesario para evitar que se conviertan inadvertidamente en orígenes de ruido o señales no deseadas, preservando así la estabilidad y la eficacia del circuito.

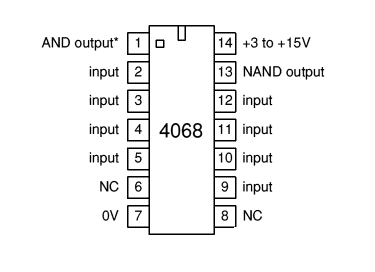

4068 NAND/Y GATE IC

La NAND/y la puerta de 8 entradas 4068 exhiben una competencia única en el manejo de una matriz de entradas simultáneamente, caracterizadas por sus ocho puertos de entrada distintivos.Aunque su retraso de propagación puede representar limitaciones para aplicaciones de alta frecuencia, se adapta principalmente a escenarios en los que la operación rápida no es el factor de conducción.Vale la pena señalar este aspecto en entornos donde la precisión de la sincronización tiene un peso notable.

La velocidad de propagación relativamente más lenta de esta puerta lo hace ventajoso en situaciones en las que el ritmo operativo es secundario.Dichos contextos pueden incluir entornos educativos centrados en comprender las operaciones lógicas en lugar de ejecutarlos a la máxima velocidad.En la práctica, la puerta 4068 facilita una demostración lúcida de funciones lógicas intrincadas sin la demanda apremiante de procesamiento rápido de datos.

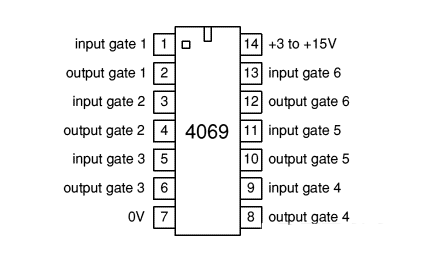

Análisis de la puerta 4069 hex no

La versatilidad de 4049 no y 4050 chips lógico de búfer

Los 4049 hexadecimortos y los circuitos integrados de búfer hexadecimales 4050 (ICS) se reconocen por cómo administran los voltajes de entrada tan altos como +15V, incluso cuando están alimentados por un voltaje de suministro sustancialmente más bajo.Este atributo brilla principalmente en sistemas donde coexisten diferentes niveles de voltaje, lo que permite una interacción perfecta entre diversas familias lógicas.

Estos IC están diseñados para impulsar eficientemente las entradas de la serie 74LS, que funcionan mejor con un suministro constante de +5V.Esto permite hasta cuatro conexiones directas a las entradas de 74LS, agilizando el diseño del circuito al disminuir la necesidad de un buffering adicional.Los desajustes evitados entre los componentes son una característica discreta pero valiosa, agregando profundidad a la confiabilidad del diseño.

Durante la implementación de estos búfer IC, los pines marcados como "NC" deben dejarse deliberadamente no conectados, lo que indica que estos pines no tienen vinculación con los circuitos internos.Esta consideración es clave durante el proceso de diseño, evitando cualquier interrupción potencial a la función normal del IC.Una comprensión profunda de estas conexiones facilita la integración suave en sistemas más amplios, destacando la necesidad de prácticas de instalación orientadas a los detalles.

4000 Configuraciones de compuerta de doble entrada de 3 entradas

La estructura innovadora del circuito integrado de la serie 4000 incluye no solo un par de puertas de 3 entradas ni versátiles versátiles, sino también una puerta singular no.Estos componentes facilitan colectivamente una amplia gama de operaciones lógicas, contenidas perfectamente dentro de un paquete.La presencia de cada pin "NC" garantiza que las conexiones no funcionales se identifiquen fácilmente, ayudando en una configuración precisa.

El diseño de este IC fomenta un proceso suave y eficiente para construir intrincados circuitos lógicos.Puede valorar su doble puertas de 3 entradas, que permiten que se logren numerosas funciones lógicas con solo este componente, que se ajusta perfectamente a los diseños de circuitos compactos.La integración de una puerta no mejora su adaptabilidad, lo que permite combinaciones complejas que podrían ser engorrosas con elementos separados.Por ejemplo, las expresiones lógicas como (A NOR B o C) son directas para ejecutar con esta configuración.

4017 década contador

El contador de década 4017 sirve como un componente lógico complejo reconocido por sus aplicaciones en electrónica digital, facilitando la secuenciación sistemática de salidas.Aprovechando el borde ascendente de la señal del reloj, transmite secuencialmente salidas de Q0 a Q9 a un estado alto.Con entradas y conexiones que proporcionan flexibilidad, ofrece varias aplicaciones prácticas y mecanismos de control refinados.

Impulsado profundamente por los pulsos de reloj, el contador 4017 avanza el recuento con cada transición de baja a alta.Puede utilizar esta característica para crear secuencias de tiempo o establecer acciones ordenadas dentro de los circuitos.Muchos encuentran que la integración de estos principios en diseños simplifica los procesos, introduciendo un elemento de sofisticación estructurada para entornos de señal potencialmente caóticos.

Restablecer la función y el control

La activación de la función de reinicio con una señal alta garantiza que el recuento se restablezca a cero, estableciendo puntos de partida consistentes en los ciclos.Cuando el reinicio permanece bajo, el contador conserva el recuento actual, proporcionando estabilidad en las fases operativas.Puede proponer el bucle del recuento final a la entrada de reinicio para crear un rango de conteo personalizado, una técnica apreciada en aplicaciones con restricciones de conteo específicas.

Deshabilitar la entrada y la inhibición

Para interrumpir el proceso de conteo, una señal alta a la entrada de deshabilitar se detiene efectivamente la secuenciación.Esta característica resulta ventajosa en situaciones que exigen un control preciso sobre el tiempo de la operación.A menudo puede incorporar esto en sistemas de control más grandes, asegurando que las operaciones avanzen solo cuando las condiciones sean óptimas, lo que refleja un comando mejorado del comportamiento del circuito.

÷ 10 salida y usos expandidos

Con el ciclo de salida ÷ 10 cada cinco recuentos, la frecuencia de entrada se divide por diez, una utilidad en la cascada de múltiples contadores 4017 para secuencias extendidas.Este enfoque beneficia a los sistemas que requieren una expansión decimal de la capacidad de conteo, donde cada contador sucesivo acomoda un alcance numérico más amplio.Las ideas de usted enfatizan la modularidad de esta configuración, promoviendo la expansión sin perder precisión en el control.

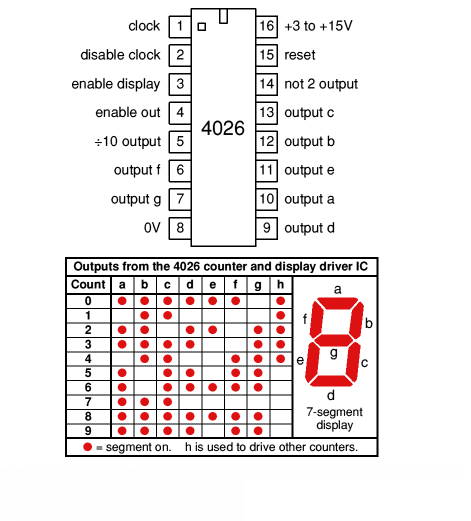

Controlador de contador y visualización 4026

El contador de 4026 décadas, un elemento sustancial en la electrónica digital, orquesta sin problemas.Funciona con una entrada de reloj ascendente, encendiendo los segmentos A-G en una pantalla de 7 segmentos para reflejar el recuento actual, evocando la atención meticulosa al detalle visto en el arte tradicional.Los relojes y contadores digitales con frecuencia dependen de su funcionalidad consistente y efectiva.

Al recibir un pulso de reloj, el 4026 progresa al recuento, convirtiendo esta señal digital en la iluminación de segmentos específicos en la pantalla.Cuando la entrada de habilitación se establece alta, la información se actualiza continuamente, ofreciendo una representación inquebrantable en la pantalla, que recuerda al mantenimiento cuidadoso de relojes antiguos que preserva la precisión temporal.

Puede disfrutar de la flexibilidad de restablecer el recuento o deshabilitar la función de conteo a través de medios similares a los utilizados en los contadores 4017.Esta capacidad de ejecutar reinicios periódicos es dominante en configuraciones dinámicas que requieren la calibración de rutina a cero, similar a los puntos de control en un maratón que ayudan en el análisis preciso de la gestión del tiempo y el rendimiento.La integración perfecta de tales reinicios enfatiza la versatilidad del mostrador.

La salida ÷ 10 del 4026 extiende la capacidad de conteo más allá de un solo dígito, facilitando la cascada de contadores adicionales para construir sistemas numéricos intrincados.Esta capacidad de expansión refleja el viaje evolutivo de los sistemas numéricos en la historia, donde la evolución de unidades básicas a un conteo complejo y de orden superior respaldó una miríada de avances, desde el comercio temprano hasta la informática moderna sofisticada.

Contador 4029 con capacidad preestablecida

El circuito integrado 4029 sobresale como un mostrador sincrónico, alineando la salida transición a la perfección con el pulso del reloj para evitar fallas erróneas.Esta capacidad garantiza la precisión en los circuitos digitales, principalmente aquellos con aplicaciones de tiempo.Ofrece funcionalidad dual con recuento hacia arriba y hacia abajo, mejorando la flexibilidad de diseño.La función Up/Down dirige la dirección de conteo con una señal alta para incrementar los recuentos y una señal baja para la disminución.Se requiere manejo de la entrada de dirección durante la fase alta del pulso del reloj para garantizar operaciones suaves y minimizar posibles errores.

Los contadores 4029 se pueden inicializar a un valor específico mediante el uso de pines codificados binarios junto con una señal alta en la entrada preestablecida.Esto agrega valor en escenarios que requieren un ajuste inmediato de contador, como sincronizar con un evento externo o restablecer las operaciones en un estado conocido.Esta característica ve un uso frecuente cuando las mediciones precisas de intervalo son dominantes.La facilidad de los contadores presignados amplía su aplicación en sistemas, desde relojes digitales sencillos hasta mecanismos informáticos intrincados.

4510 contador de década arriba/abajo y 4516 contador de 4 bits arriba/abajo de 4 bits

Los contadores sincrónicos 4510 y 4516, similares al modelo 4029, exhiben una capacidad incomparable para el rendimiento sin errores.La consistencia direccional y el restablecimiento se gestionan a través de entradas específicas, lo que garantiza operaciones homogéneas.Además, para que la característica de presentación funcione armoniosamente, es necesario que la entrada del reloj mantenga un estado bajo para lograr la sincronización.

Establecer redes de mostrador sincrónicas

Para formar una red de contadores interconectados, sincronice meticulosamente configurando sus entradas de reloj y canalizando el transporte de un contador directamente al transporte de la siguiente.En los modelos 4029, 4510 y 4516, es imprescindible mantener el transporte inicial en un estado bajo, facilitando el viaje de señal preciso en toda la red.Esta configuración se puede comparar con la realización de una orquesta, donde cada componente contribuye en armonía, elevando la estabilidad en los diseños prácticos de circuitos.Simultáneamente enfatiza la confiabilidad de estos dispositivos dentro de los intrincados sistemas digitales.

Organizar efectivamente una secuencia de contadores en aplicaciones implica una precisión en la gestión de los enlaces de la cadena de transporte para evitar errores, como los recuentos de Últimos o Duplicados.Esta tarea encarna la preparación meticulosa y la previsión estratégica, ofreciendo profundas ideas sobre la resolución de problemas y destacando la importancia de la atención al detalle.Además, reflexionar sobre los efectos de una configuración bien estructurada puede proporcionar una valiosa orientación para mejorar la eficiencia general de los sistemas, cultivando así una comprensión más rica de las complejidades en el diseño digital.

Comparando los IC de mostrador 4518 y 4520

Los circuitos integrados 4518 y 4520 están diseñados con contadores paralelos duales, cada uno avanzando sincrónicamente con el borde ascendente de una señal de reloj.Estos circuitos ofrecen la funcionalidad a restablecer a cero a través de entradas designadas.Para las aplicaciones que requieren recuentos por debajo de su límite máximo inherente, se debe redirigir una salida apropiada a la entrada de reinicio.Este método encuentra relevancia en diversas aplicaciones prácticas, principalmente dentro del dominio de la división de frecuencia y los sistemas de reloj digital.

Técnicas de configuración en serie para 4518 y 4520

Para crear un ciclo de conteo expansivo, uno debe asegurarse de que las entradas del reloj se mantengan en un estado bajo mientras se activan las entradas de habilitación.Al conectar en serie las salidas de los contadores, surge un efecto en cascada o ondulación, emulando secuencias de conteo intrincadas.Sin embargo, para la máxima precisión en entornos donde el tiempo es grave, como los sistemas de procesamiento de señales digitales, la incorporación de puertas lógicas es beneficiosa para el conteo sincrónico exacto.Este enfoque ejemplifica la importancia de la precisión del tiempo y se destaca como un testimonio de la intrincada danza entre la electrónica y el tiempo.

Descripción general del contador de ondas de 14 bits 4020

Los contadores de ondas funcionan a través de una serie de chanclas interconectadas, donde la salida de un flip-flop proporciona el tiempo para la siguiente en la secuencia.En el caso específico del contador 4020 de 14 bits, cada bit corresponde a un poder de dos, lo que permite división en 16,384 en todas las etapas.Un aspecto notable de estos contadores es que su secuencia de conteo progresa en el borde que cae de la señal del reloj de entrada, lo que demuestra su principio operativo único.

Las etapas de salida de un contador de ondas, como el 4020, se organizan para representar poderes progresivamente más altos de dos.Por ejemplo, Qn significa el valor de 2^n.Para borrar o restablecer el contador, se aplica una entrada alta particular, configurando todas las chanclas en un estado inicial predeterminado.El éxito en el diseño digital a menudo implica la implementación de mecanismos de reinicio efectivos, asegurando que la sincronización se logre en todo el sistema digital.

Los contadores de ondas, aunque simples en diseño, pueden introducir desafíos debido a sus retrasos inherentes a la propagación, lo que puede causar discrepancias lógicas indeseables.Cuando un flip-flop anterior cambia de estado, hay un breve retraso antes de observarse esta transición en el flip-flop posterior, que podría afectar transitoriamente la integridad de los circuitos digitales conectados.Puede aprovechar una gran experiencia, a menudo implementar técnicas de sincronización adicionales u optar por alternativas, como contadores sincrónicos, para abordar y remediar estos posibles problemas.

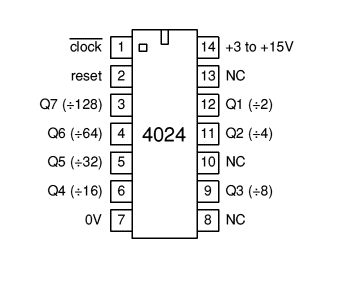

4024 Contador de ondas en el tiempo digital

El 4024 responde a cada borde del reloj ondulando a través de sus estados, al igual que el 4020, con salidas que reflejan poderes secuenciales de dos.Esta arquitectura proporciona un método simplificado para representar estados dentro de su registro de 7 bits.Por lo general, estos contadores se emplean en escenarios que exigen la división precisa de tiempo y frecuencia, como relojes digitales o sistemas de procesamiento de señales.Con frecuencia puede centrarse en la gestión meticulosa de la señal del reloj para evitar cualquier problema técnico, asegurando así que las transiciones siguen siendo suaves y predecibles.Esta práctica no solo refleja la destreza técnica, sino que también refleja un deseo profundo de estabilidad y control.

La función de reinicio, similar a la del 4020, se puede activar para devolver instantáneamente el contador a su estado inicial.Dentro del campo dinámico del diseño del circuito digital, tener una opción de reinicio confiable es altamente valorada, especialmente durante las fases de encendido o las sesiones de solución de problemas.A menudo puede incorporar controles de reinicio en sistemas de circuito más amplios, facilitando un reinicio controlado o habilitando la sincronización en los módulos interconectados.

4040 Contador de ondas de 12 bits

El contador de ondas 4040 de 12 bits funciona a través de las funciones de entrada y restablecimiento del reloj similares a las que se encuentran en los contadores 4020.Emplea una serie de chanclas para realizar sus funciones de conteo, incrementando a través de poderes de dos.Inventar en la mecánica del 4040 permite apreciar sus extensas aplicaciones en los circuitos digitales, ya sea para el seguimiento de frecuencia o la división.

La operación básica del contador de ida y 4040 es sencillo y efectivo.Cada flip-flop en la cadena divide la frecuencia de la señal de entrada por dos.Como divisor de frecuencia, el mostrador produce un conjunto diverso de frecuencias divididas, que atiende a una variedad de aplicaciones.Estas características se vuelven principalmente ventajosas en la configuración donde se buscan señales de tiempo precisas.Por ejemplo, cuando elaboración de relojes digitales o dispositivos de tiempo, controlar intervalos o secuencias de tiempo exactos es dinámico y se enlaza directamente a la confiabilidad del 4040.

4060 contador de ondas de 14 bits con oscilador incorporado

El contador 4060-Ripple es un componente activo en los sistemas lógicos digitales, diseñado para contar secuencialmente las ocurrencias de las señales de entrada.Su utilidad se extiende a través de varias aplicaciones debido a su capacidad para generar frecuencias de reloj divididas.Sin embargo, una consideración peligrosa es que la interfaz de sus salidas con puertas lógicas puede introducir fallas temporales.Estos problemas técnicos ocurren debido al retraso inherente en cómo responden las salidas del mostrador a un pulso de reloj, una característica de los contadores de ondas.

Los contadores de ondulación como el 4060 operan en el borde que cae de la señal del reloj, lo que significa que la transición de la señal de alta a baja inicia el proceso de conteo.Cada salida, etiquetada como Qn, corresponde a una etapa de conteo binaria.El valor de cada salida está determinado por la fórmula Qn = 2^norte, donde la enésima etapa divide la frecuencia del reloj por 2^norte.Por ejemplo, la salida Q4 divide la frecuencia del reloj en 16, mientras que la salida Q14 la divide en 16,384.Es importante destacar que, en el modelo 4060, ciertas salidas, específicamente Q1 a Q3 y Q11, están inactivas y no pueden usarse.

La entrada de reinicio es otra característica clave.Para garantizar un conteo suave, mantenga la entrada de reinicio en estado bajo.Configuración de la entrada de reinicio Alta inmediatamente cero el recuento, lo que hace que todas las salidas se bajen y reiniciando el proceso desde el principio.Esta funcionalidad es útil en aplicaciones donde se requiere un contador reiniciable.Una de las características definitorias del 4060 es su oscilador interno, que admite tres opciones de configuración distintas para generar la señal del reloj.Estas opciones permiten flexibilidad para cumplir con los requisitos de aplicación específicos.A continuación se muestran las tres configuraciones:

• Fuente de reloj externa: el 4060 se puede operar utilizando una fuente de reloj externa.En esta configuración, la señal del reloj se alimenta directamente en el pin de entrada del reloj del contador.Cuando se usan un reloj externo, se omiten los pines 9 y 10, que están reservados para los componentes del oscilador.Esta configuración proporciona a los usuarios un medio directo para integrar el 4060 en sistemas donde hay una fuente de reloj existente disponible.

• Configuración del oscilador RC: se puede conectar un oscilador RC al 4060 para generar la señal de reloj.Esta configuración requiere una resistencia externa (R) y un condensador (c) para determinar la frecuencia de la oscilación.La frecuencia se calcula aproximadamente como:

F ≈ 1 / (2 × R1 × C)

Para garantizar un funcionamiento estable, se recomienda seguir estas pautas.R1 debe tener al menos 50 kΩ, con R2 (opcional) de 2 a 10 veces el valor de R1.El rendimiento del oscilador RC es sensible a las variaciones de voltaje de suministro, por lo que la estabilidad del voltaje es crucial, particularmente cuando funciona por debajo de 7V.

• Configuración del oscilador de cristal: para aplicaciones que requieren alta precisión, se puede usar un oscilador de cristal.Un ejemplo típico es el uso de un cristal de 32,768 Hz, que produce una salida de 2 Hz altamente precisa en Q14.En esta configuración.El pin 9 no se usa, simplificando el circuito.El oscilador de cristal garantiza una generación de frecuencia confiable y estable, lo que lo hace ideal para aplicaciones de tiempo y marcas.

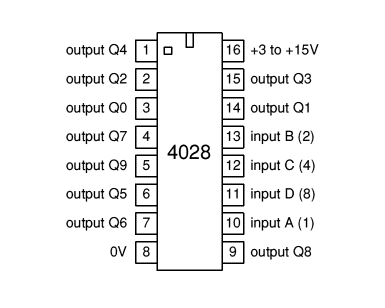

BCD al decodificador decimal

BCD a los decodificadores decimales con frecuencia aparecen en aplicaciones digitales variadas que tienen propósitos distintos.Operan recibiendo una entrada decimal codificada binaria (BCD) y convirtiéndola fielmente en una salida decimal correspondiente.En situaciones reales, si se encuentra una entrada BCD no válida, la salida predeterminará a un estado bajo, asegurando la confiabilidad de los sistemas digitales minimizando resultados erróneos.Dichas características lo ayudan a lograr la precisión y la precisión en sus creaciones de circuito digital.

Cada decodificador incorpora puertas lógicas que interrelacionan cada entrada BCD de 4 bits a un resultado decimal único.Este diseño admite la operación de componentes que necesitan visualización decimal o procesamiento.Por ejemplo, los relojes y calculadoras digitales emplean tales decodificadores para transformar el tiempo codificado por BCD o las entradas numéricas en un formato fácilmente comprensible por las interfaces.Sus ideas enfatizan la importancia de elaborar meticulosamente la lógica de decodificación para una integración suave en sistemas expansivos.La planificación inicial exhaustiva puede aliviar significativamente este proceso.

Dentro del dominio de la electrónica de consumo, BCD a decodificadores decimales facilita la visualización de datos efectiva en los paneles LED o LCD.Esta aplicación en particular enfatiza la necesidad práctica de convertir los datos binarios en información accesible.Confrontar los obstáculos de su interfaz con frecuencia implica refinar el circuito del decodificador para disminuir el consumo de energía y mantener la capacidad de respuesta.El golpe de este equilibrio no solo aumenta el rendimiento, sino que también enriquece su satisfacción.

4511 BCD a 7 segmento de controlador

La capacidad de convertir las entradas binarias decimales (BCD) en una salida de pantalla de 7 segmentos contiene varias aplicaciones en electrónica.El chip 4511-Driver juega un papel dominante en este proceso, específicamente elaborado para iluminar los segmentos de una pantalla de 7 segmentos de cátodo común en función de las señales de entrada BCD.Inventar en este proceso de conversión no solo enriquece la comprensión técnica, sino que también arroja luz sobre sus usos prácticos en los dispositivos cotidianos.

El chip 4511 actúa como un puente entre los sistemas de entrada digital y salida visual, traduciendo los valores de BCD en distintos segmentos de visualización.Encuentra su lugar en escenarios donde las pantallas numéricas, como relojes digitales y medidores electrónicos, son básicos, y en los casos en que el almacenamiento y la recuperación de la configuración pueden influir significativamente en el rendimiento.La competencia en el manejo de la configuración del PIN del 4511 y la comprensión de su lógica son clave, al igual que las habilidades en soldadura y diseño de circuitos, que mejoran en gran medida la aplicación práctica.

La utilización de una pantalla de tipo cátodo común con el chip de controlador 4511 se alinea con los rasgos eléctricos de las unidades de visualización.Este enfoque implica a base a cada segmento a través de una conexión de cátodo unificado, facilitando el control de segmento individual a través de las salidas del 4511.Dicha compatibilidad enfatiza el mérito de comprender las especificaciones de los componentes, con ideas prácticas que enfatizan cómo la gestión de energía efectiva extiende la vida útil de los componentes.

Programación Los códigos BCD correctos durante la conversión a pantallas de 7 segmentos es lo último a la salida de la salida numérica.Prueba de varias entradas para precisión acentúa la necesidad de precisión en esta empresa técnica.Además, la configuración de flexibilidad de almacenamiento permite ajustes o cambios en las necesidades de visualización con el tiempo, mejorando así la adaptabilidad en entornos que exigen cambios dinámicos.
