Amplificador operacional TL072 explicado

El TL072 es un amplificador operativo de alto rendimiento famoso por su diseño de entrada JFET, que combina bajo ruido y tarifas rápidas para satisfacer las demandas de las aplicaciones electrónicas modernas.Con una presencia notable en el procesamiento de audio, la instrumentación y los sistemas de comunicación, el TL072 es una opción versátil y confiable para usted.Este artículo profundiza en las características del TL072, desde su configuración de PIN y modelos CAD hasta sus aplicaciones y equivalentes de gran alcance.Ya sea que esté optimizando la fidelidad de audio, administrando la precisión en la instrumentación o buscando alternativas rentables, esta guía proporciona los conocimientos y los detalles técnicos necesarios para aprovechar todo el potencial del TL072 en sus diseños.

Catalogar

Configuración de pin

Pin No.	Nombre	Descripción
1	1ut	La salida del primer amplificador operacional
2	1in-	Entrada invertida para el primer amplificador operacional
3	1in+	Entrada no inversa para el primer amplificador operacional
4	VCC-	Suelo
5	2in+	Entrada no inversa para el segundo amplificador operacional
6	2in-	Entrada invertida para el segundo amplificador operacional
7	2	La salida del segundo amplificador operacional
8	VCC+	Voltaje de suministro

Modelo CAD

Símbolo

Huella

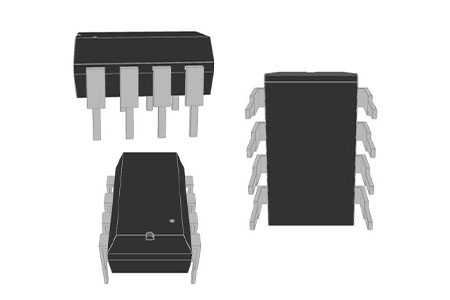

Modelo 3D

Descripción general del amplificador operativo TL072

El TL072 El amplificador operativo se destaca en la electrónica por su diseño de entrada JFET de alta velocidad y baja ruido, que integran los amplificadores operacionales duales en un paquete compacto.Esta arquitectura garantiza una distorsión armónica mínima, lo que la hace ideal para aplicaciones de alta precisión, como la preamplificación de audio.Su capacidad para ofrecer señales claras y precisas lo ha convertido en un elemento básico en equipos de audio profesionales, donde la fidelidad y la claridad son atributos básicos.

Con un bajo sesgo de entrada y corrientes de compensación, el TL072 ofrece adaptabilidad en diversos diseños de circuitos, desde la amplificación de la señal hasta el filtrado.Su confiabilidad y flexibilidad lo convierten en una opción preferida para usted centrado en preservar la integridad de la señal en aplicaciones exigentes.Los Dual OP-Amps son en su mayoría efectivos en las configuraciones estéreo y los sistemas de audio integrados, optimizando el espacio al tiempo que mejoran la funcionalidad.Con cuidadosos ajustes de la fuente de alimentación, la distorsión se puede minimizar aún más, ejemplificando su precisión y versatilidad.

Usos del TL072

El amplificador operacional TL072 juega un papel dominante en los preamplificadores de audio, principalmente para lograr la precisión y minimizar la distorsión para una experiencia auditiva de alta calidad.Asegura la salida de audio con bajo ruido e interferencia reducida, contribuyendo a una mayor claridad y fidelidad.Esta delicadeza técnica satisface su deseo de una experiencia inmersiva.Además, el TL072 permite ajustar parámetros de audio como volumen, bajo y agudos, que ofrece un perfil de sonido a medida que atiende a las preferencias personales.

Las aplicaciones del TL072 se extienden más allá de los sistemas de audio debido a sus versátiles capacidades de comparación de voltaje.Encuentra un uso efectivo en la regulación de voltaje, el acondicionamiento de la señal y el cálculo analógico.En sistemas de control e instrumentación, el TL072 se destaca debido a su precisión y adaptabilidad.Puede favorecerlo para una multitud de funciones especializadas, con su confiabilidad desempeñando un papel en la preferencia de este componente.

Métodos para optimizar la utilización de TL072

En el mundo de la preamplificación de audio, TL072 sirve como un instrumento robusto para aumentar la calidad del sonido mientras sigue siendo económico.Este amplificador operativo sobresale con su rendimiento de nivel superior, entregando audio con un ruido increíblemente bajo y una distorsión insignificante una vez que la entrada está vinculada a la salida.Gracias a su alta impedancia de entrada, aumentar el valor de la resistencia R4 puede aumentar el rendimiento al reducir el piso de ruido y la distorsión.Por otro lado, la resistencia R1 es clave para el equilibrio de impedancia, una táctica comúnmente perfeccionada en configuraciones de audio profesionales para garantizar una transmisión clara de señal.

La atención deliberada a las resistencias de retroalimentación negativa R2 y R3 es importante;Su tarea principal implica medir y ajustar señales de salida.Lograr el equilibrio perfecto en sus valores es un desafío sofisticado: si se establecen en exceso, pueden amplificar el ruido;Si es demasiado bajo, exacerban la distorsión.Este intrincado equilibrio tiene paralelos en los instrumentos musicales ajustados, donde los ajustes menores pueden mejorar profundamente la acústica general.

Para combatir posibles preocupaciones de ruido, R6 se usa para regular la descarga o estabilizar el flujo a través del condensador C2.La efectividad de este componente se puede comparar con los ajustes magistrales de un ingeniero de sonido para retener la pureza de la señal durante las actuaciones en vivo.

Circuito de aplicación

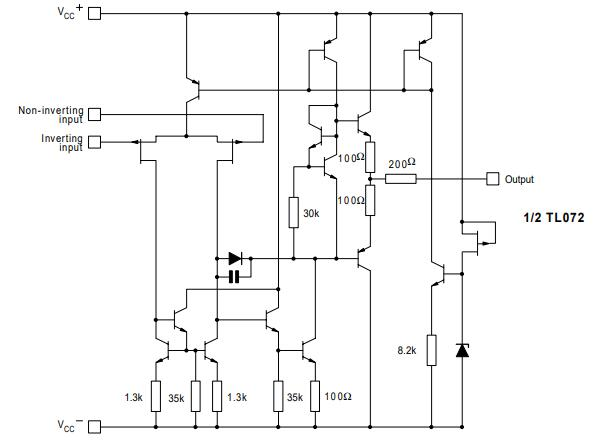

Circuito esquemático

Características

Característica	Descripción
Bajo consumo de energía	Operación eficiente con un uso mínimo de potencia.
Corrientes de polarización de entrada y corrientes de compensación	Optimizado para las corrientes de baja polarización de entrada y compensación para Aplicaciones de precisión.
Protección contra cortocircuitos	Protección incorporada contra los cortocircuitos de salida.
Operación libre de enganche	Asegura un funcionamiento estable sin problemas de bloqueo.
Dual Op-Amp IC	Contiene dos amplificadores operativos en un paquete IC.
Alta impedancia de entrada	Facilita la interfaz con fuentes de alta impedancia.
Compensación de frecuencia interna	Asegura un funcionamiento estable en una amplia gama de condiciones.
Rango de voltaje amplio	Admite un amplio modo común (hasta VCC+) y diferencial rango de voltaje.

Equivalentes

• LM358

• NE5532

• OPA827

• Ada4610-2

Paquete

Fabricante

La stmicroelectronics se distingue como una entidad líder en el dominio de semiconductores, obteniendo admiración por sus avances innovadores en una amplia gama de aplicaciones de microelectrónica.La compañía utiliza con precisión su amplio conocimiento en tecnología de silicio, destreza de fabricación excepcional y alianzas estratégicas bien elegidas para fomentar el progreso en las tecnologías del sistema en chip (SOC).A medida que el mercado evoluciona rápidamente y surgen tendencias de convergencia, abordar estos cambios se convierte en un desafío dinámico.La inversión continua de la compañía en investigación y desarrollo alimenta su capacidad de invención y mantiene su posición en la jerarquía de la industria.Los aficionados a la industria frecuentemente reconocen que la fusión de habilidades técnicas y el conocimiento perspicaz del mercado son factores en sus logros.En el entorno tecnológico en evolución perpetuamente, la capacidad de adaptar y anticipar las tendencias futuras resulta ser un beneficio sustancial.

El triunfo de Stmicroelectronics está intrincadamente ligado a su comando profundo de la tecnología de silicio.Esta profunda experiencia allana el camino para elaborar soluciones que sean eficientes y expertos en satisfacer las variadas demandas industriales.Puede reconocer el valor de precisión y confiabilidad, los atributos stmicroelectronics defienden constantemente.Al infundir materiales avanzados y optimizar las metodologías de fabricación, la compañía no solo aumenta la funcionalidad de sus ofertas, sino que también fomenta la innovación a través de la colaboración entre sector en avances tecnológicos.

Especificaciones técnicas

Esta tabla proporciona una visión general organizada del Tl072cn's Especificaciones y atributos, junto con información de cumplimiento.

Tipo	Parámetro
Montar	A través del agujero
Tipo de montaje	A través del agujero
Paquete / estuche	8-DIP (0.300, 7.62 mm)
Número de alfileres	8
Paquete de dispositivos de proveedor	8 dipp
Peso	4.535924g
Número de elementos	2
Temperatura de funcionamiento	0 ° C ~ 70 ° C
Embalaje	Tubo
Estatus de parte	Obsoleto
Nivel de sensibilidad de humedad (MSL)	Ilimitado
Temperatura de funcionamiento máxima	70 ° C
Min Temperatura de funcionamiento	0 ° C
Número de pieza base	TL072
Voltaje de suministro operativo	18V
Número de canales	2
Número de circuitos	2
Voltaje de suministro máximo	36V
Voltaje de suministro mínimo	6V
Corriente de suministro operativo	4mA
Corriente de suministro nominal	5 mM
Corriente de salida	40mera
Corriente - suministro	4mA
Voltaje de entrada mínimo	12V
Ritmo	16V/μs
Tipo de amplificador	J-fet
Relación de rechazo de modo común (CMRR)	70 dB
Corriente - Sesgo de entrada	20PA
Voltaje de entrada máximo	15V
Voltaje: suministro, único/dual (±)	6V ~ 36V ± 3V ~ 18V
Corriente de salida por canal	40mera
Voltaje de compensación de entrada (VOS)	3 mv
Ancho de banda	3MHz
Ganar producto de ancho de banda	4MHz
Ganancia de voltaje	106.02db
Voltaje - Compensación de entrada	3 mv
Voltaje de suministro dual máximo	18V
Min voltaje de suministro dual	3V
Voltaje de suministro dual	± 15V
Número de amplificadores	2
Altura	4.95 mm
Longitud	10.16 mm
Ancho	7.11 mm
Llegar a SVHC	Sin SVHC
Endurecimiento por radiación	No
Estado de ROHS	ROHS3 Cumplante
Plomo libre	Plomo libre

Hoja de datos pdf

TL072CN HOJAS DE DATOS:

TL072 (a, b) .pdf
