Módulo RF SX1278 Lora: aplicaciones, interfaz y pinout

Esta guía en profundidad explora el mundo evolutivo de las tecnologías de comunicación de Internet de las cosas (IoT), enfatizando los roles desempeñados por Bluetooth, Wi-Fi y el controlador PWM UC3843 avanzado.Arroja luz sobre desafíos como el rango limitado y el alto consumo de energía, ofreciendo soluciones innovadoras para mejorar la conectividad en una variedad de aplicaciones.Al detallar los casos de uso prácticos, las configuraciones de Pinout y las especificaciones técnicas, la guía proporciona un recurso valioso para comprender cómo estas tecnologías permiten la interacción perfecta del dispositivo y impulsan el desarrollo de sistemas inteligentes y conectados en diversos entornos.

Catalogar

Descripción general del módulo SX1278 Lora RF

El SX1278 El módulo Lora RF permite una comunicación inalámbrica confiable a largas distancias mientras mantiene bajo el consumo de energía.Utiliza tecnología de salto de frecuencia para garantizar una fuerte transmisión de señal con una interferencia mínima, incluso en entornos desafiantes.Operando dentro de una banda de frecuencia específica, el módulo proporciona una conexión estable sin requerir una amplificación adicional.Sus técnicas avanzadas de modulación y alta sensibilidad le permiten detectar incluso señales muy débiles, lo que garantiza un rendimiento óptimo en diversas condiciones.Este módulo se usa ampliamente en industrias como la agricultura y las ciudades inteligentes, apoyando dispositivos IoT con transmisión de datos eficiente y estable.Ofrece una amplia cobertura de red y juega un papel en la creación de sistemas de comunicación confiables para diversas aplicaciones.

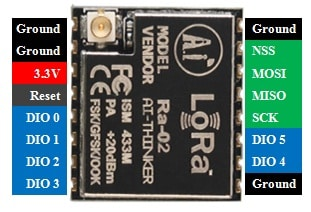

SX1278 Lora RF Módulo Configuración del PIN

Pin No.	Nombre	Descripción
Pin 1	HORMIGA	Se conecta a la antena.
Pins 2, 9, 16	Gnd	Pins de tierra comunes para controladores y fuente de alimentación.
Pin 3	3.3V	Proporciona la fuente de alimentación al módulo.
Pin 4	REINICIAR	Restablece el módulo a través de una señal externa.
Pins 5 a 11	Dio0 a dio5	Realizar funciones de E/S y son personalizables, similares a Pins de interrupción.
Pin 12	Sck	Proporciona el pulso del reloj (CLK) durante la comunicación SPI.
Pin 13	MISO (maestro en esclavo)	Permite la transmisión de datos desde el módulo (esclavo) al controlador (maestro).
Pin 14	Mosi (maestro fuera de esclavo)	Recibe datos del controlador (maestro).
Pin 15	NSS	Activa el esclavo durante la comunicación SPI.

Características y especificaciones del módulo SX1278 Lora RF

Característica/especificación	Descripción
Tipo	Módem Lora RF
Voltaje de funcionamiento	3.3V
Frecuencia operativa	433 MHz
Técnicas de modulación	FSK, MSK, GFSK, GMSK, Lora
Tamaño de paquete	256 bytes
Sensibilidad	-148 dbm
Relación de rechazo de canales (CRR)	56 dB
Sensibilidad de recepción máxima	-139 dbm
Material	Metal
Transmisión de potencia	0.1 W
Dimensiones	17 mm x 16.5 mm
Tecnologías compatibles	FM y FDMA
FIFO TX/RX	De 256 bits
Detección de canales RSSI	Compatible
Consumo de energía	Utilización de baja potencia: 10 a 12 mA
Distancia de transmisión	Hasta 5 km
Modo de transmisión	FIFO o modo directo
Transmisión de datos sin bloqueo	Compatible
Métodos de modulación	OOK, GFSK, GMSK, FSK
Antena	Antena externa para un rango extendido, realizada por Semtech
Parámetros configurables por el usuario	Tasa de corrección de errores, ancho de banda, factor de propagación
Manejo de la señal	Se pueden transmitir varias señales a través de un canal similar. sin interferencia
Soporte anti-Jamma	Soporte de canal superti-sacudido de 56 dB

Interfacto módulo SX1278 Lora RF con Arduino

Conectar el módulo SX1278 Lora RF a un Arduino implica establecer un par transmisor-receptor utilizando dos tableros Arduino Uno.El módulo SX1278 funciona a una frecuencia de 433MHz, proporcionando una solución confiable de baja potencia para una comunicación inalámbrica segura de largo alcance.Esto lo hace valioso para las aplicaciones IoT (Internet de las cosas) y M2M (máquina a máquina).Con esta configuración, los dispositivos como los sensores y las puertas de enlace pueden comunicarse de forma inalámbrica, formando la columna vertebral de los sistemas de automatización modernos.La interfaz requiere hardware específico: dos módulos Lora SX1278, dos tableros Arduino Uno, un sensor DHT11 para mediciones de temperatura y humedad, un módulo LCD de 16 × 2 para mostrar datos y cables de puta para conexiones.El transmisor recopila datos ambientales utilizando el sensor DHT11 y lo envía de forma inalámbrica al receptor, que muestra los datos en la pantalla LCD.

Lado de transmisión: Configuración de Lora con Arduino

Para configurar el transmisor, es necesario el cableado preciso entre el módulo Lora SX1278 y el Arduino Uno.El módulo incluye 16 alfileres, entre los cuales 6 son GPIO y 4 son pasadores de tierra.Las conexiones adecuadas aseguran un enlace de comunicación estable.Primero, conecte los pasadores de 3.3V y tierra del módulo Lora a los pines correspondientes del Arduino.Luego, use cables de puente para vincular los pines de comunicación: NSS, DIO0, SCK, MISO, MOSI y PRST a pines digitales específicos de Arduino.A continuación, conecte el sensor DHT11 al Arduino.Este sensor mide la temperatura y la humedad, formando los datos a transmitir.Esta configuración prepara el transmisor para recopilar datos ambientales y enviarlos de forma inalámbrica.La confiabilidad de la transmisión depende tanto de las asignaciones precisas de PIN como de la compatibilidad del hardware.Una vez operativo, este sistema es adecuado para aplicaciones como el monitoreo de datos remotos o la transferencia de datos de larga distancia.

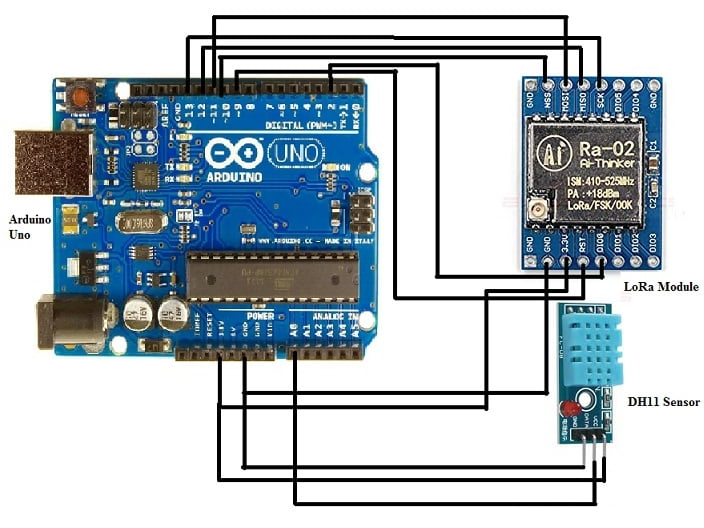

Interfaciendo Lora con Arduino Uno en el lado de transmisión

Lado de recepción: Configuración de Lora con Arduino y pantalla LCD

El lado receptor replica gran parte de la configuración del transmisor, pero incluye un módulo LCD de 16 × 2 para la visualización de datos.Las conexiones del módulo Lora (pines de alimentación y comunicación) son idénticas al transmisor, lo que garantiza un rendimiento constante en ambos extremos.El módulo LCD requiere conexiones adicionales para la alimentación, los datos y las líneas de control, de la siguiente manera:

• Conecte VSS a GND y VDD a 5V para la potencia.

• Adjunte VO a GND para controlar el contraste.

• Enlace RS, RW, E y líneas de datos (D4 a D7) a los pines Arduino correspondientes.

Interfaciendo a Lora con Arduino Uno en el lado del receptor

Código Arduino: Configuración del transmisor y receptor

El proceso de codificación aprovecha las bibliotecas de Arduino para administrar la entrada del sensor, la transmisión de datos y la recepción.El código del transmisor utiliza las bibliotecas SPI, Lora y DHT para recopilar datos de temperatura y humedad, formatearlos y enviarlo sobre el módulo Lora.Los pasos en el código incluyen:

• Inicializar la frecuencia LORA a 433MHz.

• Lectura de datos del sensor utilizando la biblioteca DHT.

• Formatear los datos con un delimitador ('C') para una decodificación más fácil del receptor.

• Transmitir los datos formateados.

El código del receptor está diseñado para decodificar paquetes entrantes y mostrar los datos extraídos en la pantalla LCD.Realiza las siguientes tareas:

• Configura el módulo Lora para escuchar paquetes de datos.

• Decodifica los paquetes, asegurando que el formato coincida con el delimitador.

• Actualiza la pantalla LCD con las lecturas de temperatura y humedad recibidas.

SX1278 Aplicaciones del módulo RF Lora

Agricultura avanzada

El módulo SX1278 Lora RF juega un papel en la modernización de la agricultura a través de sus capacidades de comunicación de largo alcance.Al habilitar el intercambio de datos de tiempo entre sensores distribuidos en vastas tierras de cultivo, estos módulos ayudan a los agricultores a monitorear la salud de los cultivos, la humedad del suelo y las condiciones ambientales.Esto permite una toma de decisiones más inteligente, rendimientos mejorados y una mejor gestión de recursos.Los agricultores han visto una mayor productividad y un compromiso más fuerte con las prácticas sostenibles, destacando el impacto del módulo en impulsar la innovación en la agricultura.

Aumento de la conectividad IoT

El módulo SX1278 es un núcleo para los ecosistemas IoT, impulsando avances en áreas como las ciudades inteligentes y la atención médica.Su capacidad para proporcionar una comunicación de baja energía y larga distancia garantiza conexiones confiables incluso en las redes más complejas.Esta confiabilidad es importante a medida que IoT continúa expandiéndose, con el módulo que satisface la creciente necesidad de comunicación estable y de alto rendimiento en múltiples dispositivos.Muchos ven a SX1278 como bueno para construir infraestructuras IoT escalables y listas para el futuro.

Apoyo a la eficiencia industrial

En entornos industriales, los módulos SX1278 mejoran la monitorización remota y la gestión de activos.Aseguran un flujo constante de datos del sensor a los sistemas centrales, permitiendo mejores operaciones, mantenimiento predictivo y mayor seguridad.Con una fuerte confiabilidad de la señal y una amplia cobertura, el módulo funciona bien en entornos desafiantes, reduciendo el tiempo de inactividad y mejorando la eficiencia operativa.Su flexibilidad es una excelente herramienta para impulsar la innovación en la fabricación y la producción.

Revolucionar la automatización del hogar

El módulo SX1278 está en el corazón de la tecnología de hogar inteligente, lo que permite una comunicación eficiente entre dispositivos como iluminación, sistemas de seguridad y control climático.Al apoyar las configuraciones de red Star y Mesh, garantiza una interacción perfecta entre los sistemas, fomentando entornos de vida más inteligentes y receptivos.Esta conectividad estable y de gran alcance mejora la conveniencia, la eficiencia energética y la personalización, transformando las casas en espacios dinámicos e interactivos.

Expandir oportunidades comerciales

Los módulos SX1278 desbloquean nuevas posibilidades en todas las industrias que requieren una comunicación confiable de largo alcance, incluida la logística y el comercio minorista.Su adaptabilidad los hace adecuados para diversas aplicaciones comerciales, con la demanda de soluciones de comunicación avanzadas que continúan creciendo.
