Sensor de humedad SHT31: características, ventajas y hoja de datos

Sht31 representa la última generación de sensores de temperatura y humedad desarrollados por Sensirion.Este artículo explora el sensor SHT31 en profundidad, examinando su hoja de datos, pinout, características y ventajas.También proporciona información práctica sobre su implementación y su papel en la tecnología moderna, donde los datos ambientales precisos son importantes.Desde sistemas HVAC hasta dispositivos computacionales sofisticados, las capacidades avanzadas del SHT31 lo convierten en una herramienta invaluable para lograr mediciones precisas y confiables.

Catalogar

¿Qué es el SHT31?

El Sht31 Representa una culminación en los esfuerzos de Sensirion para perfeccionar la tecnología de detección de temperatura y humedad.Este sensor aprovecha las capacidades avanzadas del último chip del sensor CMOSENS®, mostrando avances en la potencia de procesamiento, precisión y confiabilidad sobre modelos anteriores.El sensor SHT31 sobresale en precisión, adaptabilidad y versatilidad.Admite dos direcciones I2C selectables por el usuario, que ofrece una integración perfecta en sistemas variados.Su capacidad de comunicarse a velocidades de hasta 1 MHz garantiza una transmisión rápida de datos, inmensamente valiosa en escenarios que requieren monitoreo y respuestas rápidas.Las capacidades de integración del SHT31 y la comunicación de alta velocidad abordan eficientemente los desafíos en aplicaciones que demandan con precisión.Los equipos de monitoreo continuo y los sistemas de control del medio ambiente informan que la mayor precisión y confiabilidad del sensor reducen las discrepancias de datos, aumentan la eficiencia y el rendimiento del sistema.Estas mejoras no solo muestran la sofisticación del chip CMOSENS®, sino que también destacan un enfoque prospectivo en el diseño de tecnología de sensores.

Configuración de pin sht31

Funciones y descripciones de PIN

Alfiler	Función	Descripción
Pin 1: SDA	Datos en serie;Entrada/salida	Administra la transferencia de datos bidireccionales a través de I2C comunicación.Una resistencia pull-up bien elegida asegura una comunicación estable.
Pin 2: Addr	DIRECCIÓN;Aporte;Conectarse a la lógica alta/baja	Establece la dirección I2C del sensor, permitiendo múltiples Sensores en el mismo autobús.
Pin 3: Alerta	Indicador de alarma;Producción;Flotante si no usa	Desencadena una señal de alarma cuando los umbrales predeterminados se rompen.Aconsejable dejar flotando si no está en uso.
Pin 4: SCL	Reloj en serie;Entrada/salida	Proporciona la señal de reloj para la comunicación I2C, sincronización de transferencia de datos.También se recomienda una resistencia pull-up.
Pin 5: VDD	Voltaje de suministro;Aporte	Suministra al sensor su voltaje operativo.Asegurando Una fuente de voltaje limpia y estable para un rendimiento confiable.
Pin 6: Nreset	Restablecer el pasador activo bajo;Aporte;Flotar si no se usa;Conectarse VDD con resistencia ≥2 kΩ	Permite reinicios del sensor manual.Para garantizar consistente Rendimiento, flote este pin si no se usa o conéctese a VDD a través de una resistencia.
Pin 7: R	Sin función;Conectarse a VSS	No sirve una función y debe estar conectado a VSS Para mantener la integridad del sistema.
Pin 8: VSS	Suelo	Sirve como referencia de tierra para minimizar ruido y garantía de lecturas precisas.

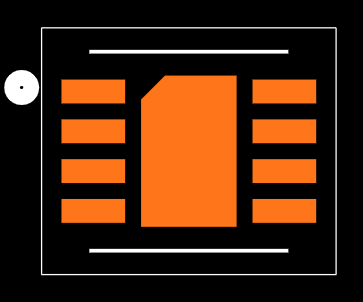

Símbolo SHT31, huella y modelo CAD

Diagrama de bloques SHT31

Sensirion SHT31-DIS-B Especificaciones

Tipo	Parámetro
Tiempo de entrega de fábrica	4 semanas
Montar	Montaje en superficie
Paquete / estuche	DFN
Número de alfileres	8
Embalaje	Cinta adhesiva
Publicado	2014
Estatus de parte	Activo
Temperatura de funcionamiento máxima	125 ° C
Min Temperatura de funcionamiento	-40 ° C
Tipo de salida	Digital, I2C
Voltaje de suministro operativo	3.3V
Interfaz	I2C
Voltaje de suministro máximo	5.5V
Voltaje de suministro mínimo	2.15V
Exactitud	2%
Tiempo de respuesta	8 S
Tipo de sensor	Temperatura
Altura	1 mm
Longitud	2.6 mm
Ancho	2.6 mm
Llegar a SVHC	Sin SVHC
Estado de ROHS	Cumplimiento de ROHS
Plomo libre	Plomo libre

Características de sht31

Calibración y compensación de temperatura

El sensor SHT31 cuenta con salidas linealizadas completamente calibradas con compensación de temperatura inherente, lo que garantiza colectivamente una alta confiabilidad y precisión.Estas características son invaluables en entornos en los que la precisión de los datos no puede comprometerse, como en la automatización industrial y el monitoreo ambiental.Los procesos de calibración incrustados dentro del sensor niegan efectivamente la necesidad de calibración externa manual, agilizando la integración y reduciendo el tiempo de configuración.

Rango operativo de voltaje amplio

Funcionando dentro de un amplio voltaje varía de 2.4V a 5.5V, el Sht31 ofrece una flexibilidad notable en varias aplicaciones.Esta compatibilidad permite una integración perfecta en una gran cantidad de sistemas, desde dispositivos de baja potencia y baterías hasta aquellos que necesitan niveles de voltaje más altos.El amplio rango de voltaje también sirve como un amortiguador contra fluctuaciones menores de suministro, manteniendo el rendimiento del sensor estable y consistente en diversas condiciones.

Interfaz I2C de alta velocidad con opción de dirección dual

Con una interfaz I2C que admite una velocidad de comunicación de hasta 1 MHz, el sensor garantiza una rápida transferencia de datos.Esta capacidad es buena para aplicaciones que exigen procesamiento de datos y capacidad de respuesta rápida.La disponibilidad de dos direcciones I2C seleccionables permite que múltiples sensores compartan un solo bus, que simplifiquen los diseños complejos de sistemas y optimen los recursos.Esta característica es pertinente en las configuraciones de sensores múltiples donde se necesitan espacio y eficiencia de recursos.

Precisión excepcional

El Sht31, particularmente en su variante SHT35, se destaca debido a su precisión excepcional, con una precisión de humedad relativa de ± 1.5 %HR y una precisión de la temperatura de ± 0.1 ° C.Estas mediciones precisas se traducen en datos más confiables para aplicaciones como sistemas HVAC, estaciones meteorológicas y dispositivos de atención médica.

Inicio rápido y adquisición de datos

Diseñado para el inicio y la adquisición de datos de Swift, el sensor minimiza el tiempo de retraso entre el encendido inicial y la disponibilidad de datos.Esta característica es ventajosa en situaciones que exigen recopilación de datos inmediatos, como controles automatizados y sistemas de monitoreo.Los tiempos de inicio rápidos también contribuyen a la eficiencia de energía en dispositivos operados por baterías, lo que permite que el sensor regrese rápidamente a un estado de baja potencia posterior a la medición.

Paquete DFN de 8 pines compacto y duradero

Encerrado en un paquete DFN de 8 pines compacto, el Sht31 es ideal para la integración en aplicaciones con restricciones espaciales sin comprometer el rendimiento.Su pequeño factor de forma lo convierte en un ajuste perfecto para los diseños electrónicos modernos, el tamaño y la funcionalidad de equilibrio.El empaque duradero garantiza la protección de los componentes internos del sensor, mejorando su resistencia y longevidad, incluso en entornos operativos desafiantes.

Ventajas de sht31

Confiabilidad excepcional con estabilidad a largo plazo

Los sensores SHT31 se destacan por su confiabilidad excepcional y rendimiento constante durante períodos prolongados.Forzados a través de procesos de prueba, estos sensores proporcionan consistentemente lecturas precisas, lo que los hace excelentes para entornos que dependen de la humedad precisa y el monitoreo de la temperatura.Su desempeño duradero en diversas condiciones es un testimonio de su excelente ingeniería.

Tecnología probada con más de 15 años de desarrollo

Con más de 15 años de desarrollo, el SHT31 utiliza tecnología de vanguardia arraigada en una investigación integral.El diseño del sensor se ha beneficiado de las mejoras y las ideas iterativas, lo que resulta en un producto superior adecuado para una variedad de aplicaciones.Esta búsqueda implacable de la innovación encarna la precisión y la confiabilidad que definen los sensores de alto calibre.

Idoneidad para la producción a gran escala

La metodología de diseño y fabricación del SHT31 lo optimiza para la producción a gran escala.Su proceso de producción optimizado garantiza la producción en masa sin sacrificar la calidad.Esta escalabilidad lo convierte en una opción preferida para implementaciones de gran alcance, que cubre todo, desde usos industriales hasta electrónicos.La satisfacción de una demanda sustancial destaca de manera confiable su adopción intersectorial.

Alta relación señal / ruido

La alta relación señal / ruido (SNR) del Sht31 mejora su capacidad para ofrecer lecturas precisas y claras.Se utiliza una SNR más alta para capturar datos precisos en aplicaciones que requieren la detección de cambios minuciosos en la humedad y la temperatura.

Circuito de aplicación de SHT31

Fuente de alimentación

El Sht31 funciona dentro de un rango de voltaje de 2.4V a 5.5V, con un voltaje de funcionamiento de 3.3V.Una fuente de alimentación estable es importante ya que las fluctuaciones pueden conducir a lecturas de sensores inexactos.Muchos prefieren un IC regulador de 3.3V para mantener un voltaje constante, complementado con condensadores de desacoplamiento para filtrar el ruido.Colocar un condensador de cerámica de 100 NF cerca de los pines del sensor puede mitigar los efectos de voltaje transitorio.Estas prácticas se alinean con diseños electrónicos exitosos donde la reducción de ruido es excelente.

Protocolo de comunicación

El Sht31 se comunica a través del protocolo I2C, que requiere resistencias de pull-up en las líneas SDA y SCL.Se utilizan resistencias de 4.7kΩ, pero se pueden ajustar en función de la velocidad del bus y los requisitos específicos.El enrutamiento adecuado de las líneas I2C para evitar el cruce de líneas eléctricas minimiza la conversación cruzada y la interferencia.

Acondicionamiento de señal

Los sensores digitales como el SHT31 pueden necesitar componentes adicionales en entornos ruidosos.El uso de condensadores o blindaje garantiza una operación confiable, y las perlas de ferrita en las líneas de datos filtran efectivamente el ruido de alta frecuencia.La adopción de estas técnicas minimiza el impacto de EMI.

Diseño de PCB

Un diseño de PCB bien diseñado mejora en gran medida el rendimiento del sensor.Coloque el SHT31 lejos de los componentes de generación de calor para minimizar los errores térmicos.SHIELD pistas y mantener un plano de tierra sólido para mitigar las interferencias externas.Estas estrategias reflejan prácticas que se ocupan de desafíos similares.

Calibración y pruebas

La calibración exhaustiva es beneficiosa para las lecturas precisas del sensor.Factor en compensaciones de temperatura y humedad.Las configuraciones automatizadas agilizan el proceso, reforzando la confiabilidad.La automatización ha demostrado mejorar la repetibilidad y la precisión en cualquier aplicación.

Característica de autodiagnóstico

El SHT31 incluye autodiagnósticos para detectar posibles problemas.La integración de las verificaciones de diagnóstico en el firmware puede identificar preventivamente problemas, permitiendo el mantenimiento oportuno.Los diagnósticos proactivos reducen el tiempo de inactividad y los costos de mantenimiento en uso a largo plazo, una visión valiosa.

Implementación de firmware

El firmware robusto debe incluir rutinas de manejo de errores y validación de datos.Implemente las comprobaciones de CRC para la integridad de los datos.Asegurar el manejo adecuado.Este enfoque refleja las metodologías en cualquier aplicación, asegurando la adquisición de datos consistente y precisa.

Análisis comparativo de SHT11 y DHT11

Componentes principales

El sensor SHT11 incorpora condensadores sensibles a la humedad, mientras que el DHT11 se basa en resistencias sensibles a la humedad.Los condensadores en SHT11 tienden a ofrecer estabilidad y precisión superiores.Este atributo se vuelve particularmente útil en aplicaciones que exigen alta precisión.Elegir un sensor con estas características a menudo está influenciado por los requisitos para un rendimiento confiable.En contraste, las resistencias en DHT11, a pesar de ser más económicas, pueden no alcanzar el mismo nivel de precisión y estabilidad.Esta distinción juega un papel cuando se trata de seleccionar sensores para entornos específicos o investigación científica donde la integridad de los datos es de mayor preocupación.

Composición del sensor

El SHT11 emplea materiales innovadores que crean una brecha para detectar la humedad y la temperatura con precisión.El material de la brecha de energía mejora su sensibilidad y tiempo de respuesta.Los sensores que usan tales materiales avanzados generalmente proporcionan datos más confiables en varias condiciones.Esta característica hace que el SHT11 sea particularmente adecuado para experimentos científicos y aplicaciones industriales donde se valora el rendimiento consistente.Por el contrario, el DHT11 integra un sensor de humedad con un termistor NTC.Si bien esta configuración es funcional, no ofrece las capacidades de detección avanzada que se ven en los sensores que utilizan materiales de brecha de energía.

Funcionalidad y rendimiento

El SHT11 se destaca en proporcionar lecturas de humedad de temperatura compensada y mediciones de punto de rocío de alta calidad en diversos sistemas de monitoreo ambiental.La integración de la compensación de temperatura asegura que las lecturas de humedad sigan siendo precisas a pesar de las fluctuaciones.Por otro lado, el DHT11 carece de funciones de punto de rocío de alta calidad y no ofrece compensación de temperatura, lo que lleva a potenciales imprecisiones.Esta limitación se vuelve notable en escenarios en los que los niveles de humedad precisos son importantes, como en los sistemas de control climático y las aplicaciones meteorológicas.Las personas que trabajan en entornos donde la precisión afecta los resultados a menudo se inclinan hacia sensores como el SHT11.Los componentes avanzados del SHT11 y la funcionalidad excepcional lo convierten en una opción preferida para aplicaciones más exigentes.Por el contrario, el DHT11 ofrece una solución más económica, que proporciona un rendimiento aceptable para situaciones menos serias.Reconocer los requisitos específicos de una aplicación determinada guía la selección del sensor apropiado.

Embalaje SHT31

Información del fabricante SHT31

Sensirion, un faro en la tecnología de sensores, sobresale en la creación de sensores para mediciones de humedad, gas y flujo de líquido.Establecida con una visión clara de suministrar sensores de alta precisión, la compañía ha presentado innovaciones que han influido profundamente en sectores como HVAC, automotriz, médico y electrónica de consumo.Sus sensores son apreciados por su precisión, confiabilidad y flexibilidad de integración, convirtiéndose en las aplicaciones complejas.La prominencia de Sensirion en la tecnología de sensores se ve impulsada por su calidad intransigente, innovación implacable y compromiso con soluciones enfocadas.Estas cualidades aseguran que sus sensores superen constantemente las expectativas de la industria, lo que refuerza su estatura de liderazgo.

Hoja de datos pdf

SHT31-DIS-B HOJAS DE DATOS:

Declaración de especificación del sensor.pdf

Opción de membrana sht3x Spec.pdf

SHT3X-DIS Series Datheet.pdf

SHTXX, STSXX Assembly SMD PKGS.PDF

Guía de prueba SHTXX.pdf

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Para qué se usa el SHT31?

El SHT31 encuentra su aplicación en diversos campos:

Control climático: garantizar condiciones atmosféricas óptimas.

Estaciones meteorológicas: proporcionando datos confiables para el pronóstico.

Electrodomésticos: contribuir a entornos domésticos eficientes y automatizados.

2. ¿Cuáles son los beneficios del sensor SHT31?

Admite múltiples opciones de interfaz, que incluyen I2C y salida de voltaje, lo que facilita la incorporación fácil en una amplia gama de sistemas y dispositivos.Con un rango de voltaje operativo de 2.4 a 5.5V, el sensor se adapta a diferentes condiciones de suministro de energía, que atiende a aplicaciones de uso general y especializados.La integración de varias funciones dentro del sensor, junto con un diseño robusto, garantiza una alta confiabilidad.Esto lo hace adecuado para aplicaciones exigentes como la automatización industrial, los dispositivos de salud y los sistemas HVAC.La capacidad del sensor para medir la temperatura y la humedad con una alta precisión ayudas a mantener condiciones ambientales óptimas en entornos controlados.Esto, a su vez, mejora la eficiencia general de las operaciones.Al monitorear las condiciones ambientales, ayuda a mantener la calidad del producto.Sus lecturas precisas contribuyen al ahorro de energía y el rendimiento optimizado del sistema.
