Receptor de RF frente a transmisor de RF: diferencias clave, funciones y diseño

En este artículo, aprenderá cómo los transmisores y receptores de RF le permiten enviar datos de forma inalámbrica a través de señales de radio.Explica qué hace cada dispositivo, cómo se mueve la señal dentro del circuito y cómo se produce la comunicación del emisor al receptor.También verá los diferentes tipos de transmisor y receptor, conexiones de pines y parámetros operativos clave.Finalmente, muestra dónde se utilizan estos módulos en los sistemas de control y monitoreo.

Catálogo

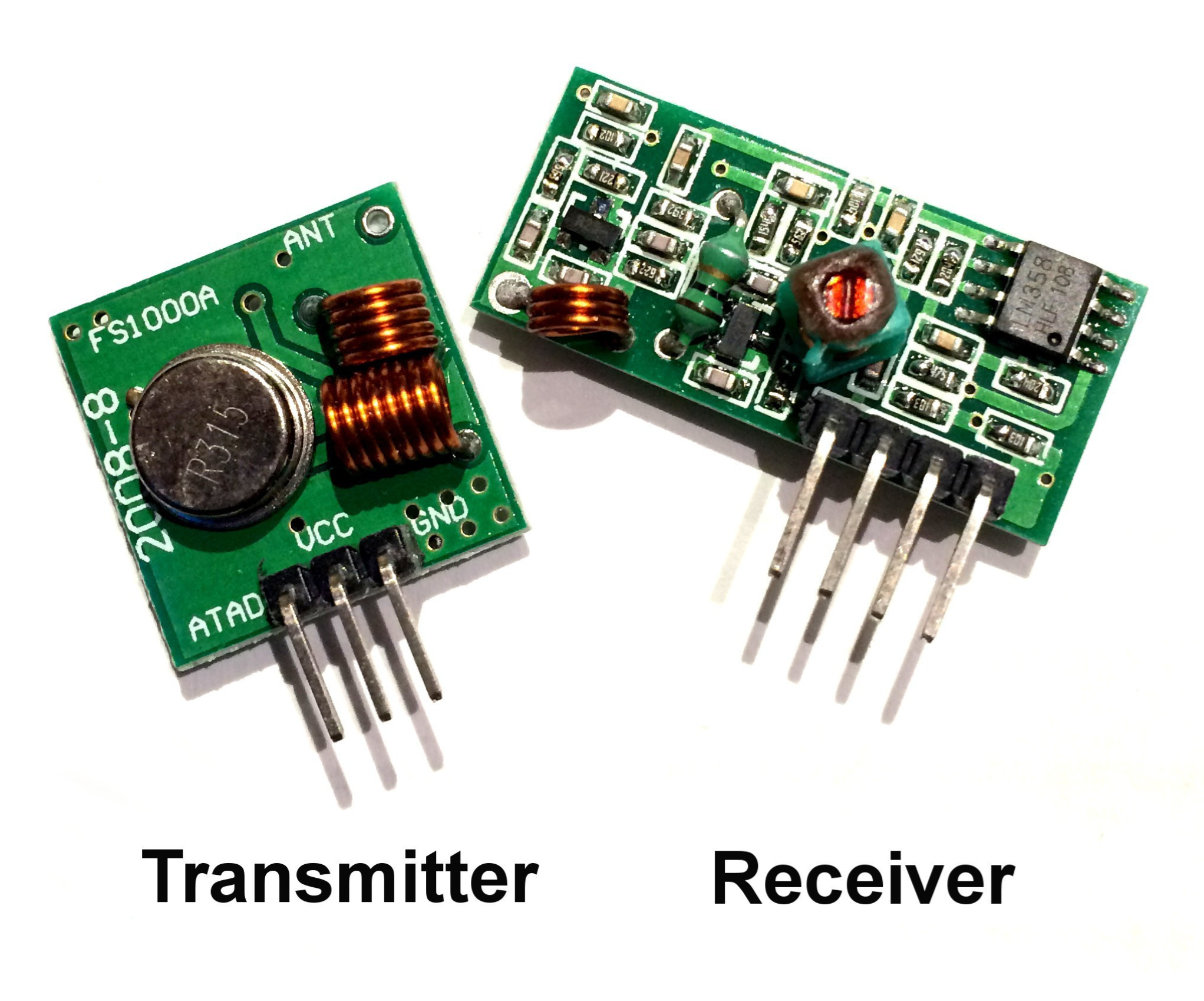

Figura 1. Transmisor y receptor de RF

¿Qué es un transmisor de RF?

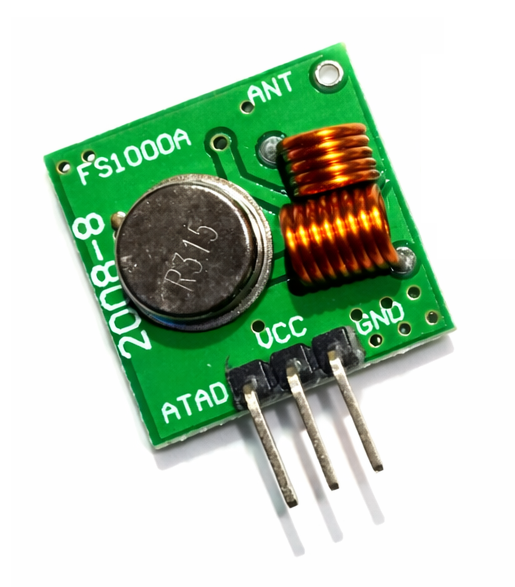

Figura 2. Módulo transmisor de RF

Un transmisor de RF es un dispositivo electrónico que envía información digital a través de señales de radio inalámbricas en lugar de cables.Actúa como el lado emisor de un sistema de comunicación inalámbrica y convierte datos eléctricos en una señal que puede viajar por el aire.El transmisor se conecta a un microcontrolador o salida de sensor y pasa la información a una antena para su transmisión.Se utiliza comúnmente en controles remotos, interruptores inalámbricos, alarmas y dispositivos IoT.Funciona como fuente que entrega datos de un lugar a otro sin conexión física.

¿Qué es un receptor de RF?

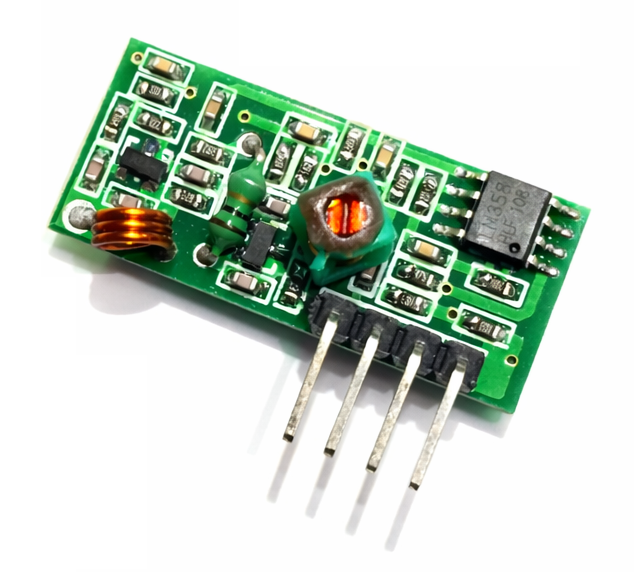

Figura 3. Módulo receptor de RF

Un receptor de RF es un dispositivo electrónico que captura señales de radio inalámbricas y las convierte nuevamente en datos digitales utilizables.Funciona como el lado receptor de un enlace de comunicación inalámbrica y escucha las señales transmitidas a través del aire.El receptor se conecta a una entrada de microcontrolador para que la información recibida pueda controlar dispositivos o desencadenar acciones.Estos módulos se utilizan ampliamente en domótica, sensores inalámbricos, timbres remotos y robótica.El receptor recoge los datos transmitidos y los vuelve legibles mediante circuitos electrónicos.

Arquitectura de un transmisor y receptor de RF

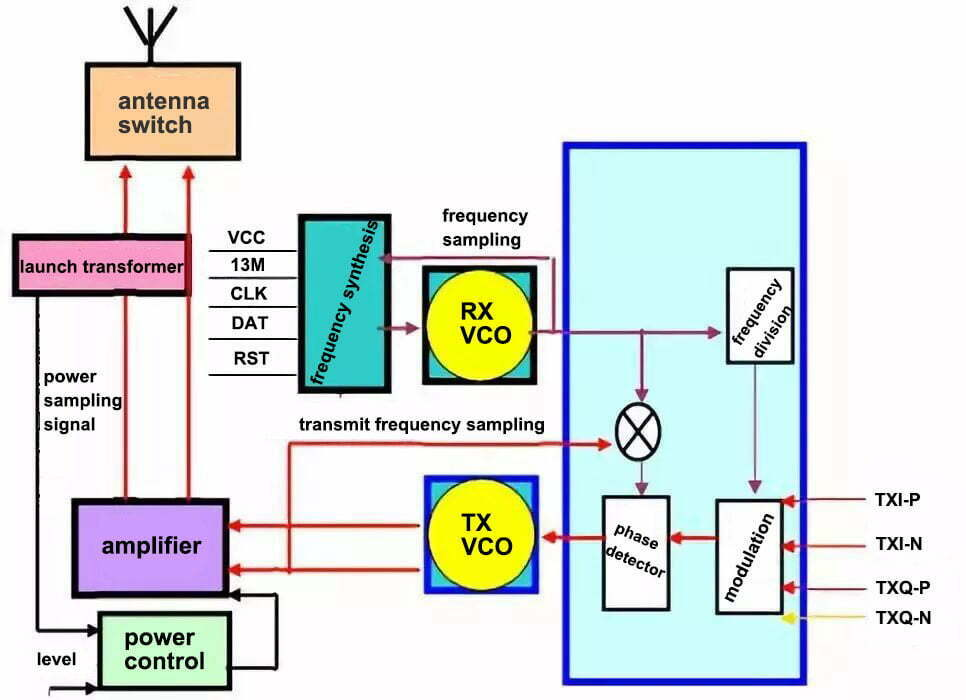

Figura 4. Arquitectura del transceptor de RF

Dentro de un circuito transmisor, la ruta de la señal comienza en las líneas de control de entrada y avanza hasta la sección de síntesis de frecuencia.Luego, la señal pasa a través del bloque VCO de transmisión y continúa hacia la etapa de amplificación.Después de la amplificación, llega a la sección de conmutación de antena y finalmente sale por el terminal de antena.En la ruta del receptor, la antena primero se conecta a la sección frontal y envía la señal al bloque VCO de recepción.Desde allí, la señal fluye hacia los bloques de detección y procesamiento colocados en secuencia.La salida final sale de la sección de procesamiento y llega a los pines de salida de datos externos.

Principio de funcionamiento del transmisor y receptor de RF

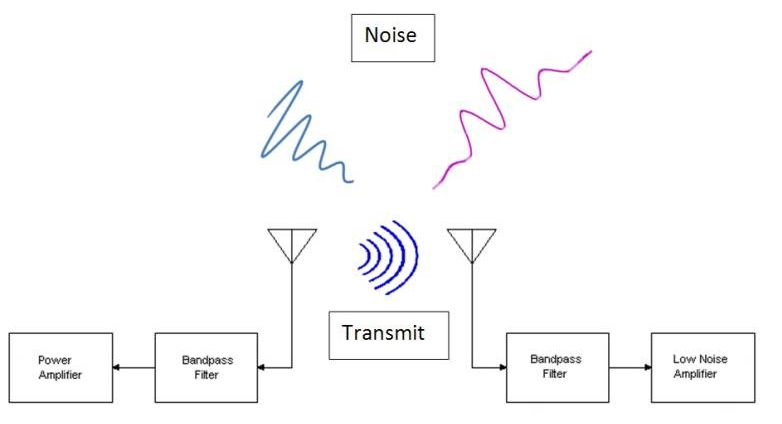

Figura 5. Proceso de trabajo de comunicación por RF

El proceso comienza cuando se proporcionan datos digitales al transmisor.El transmisor envía la información como señal de radio al espacio libre a través de una antena.Luego, la señal viaja por el aire, donde puede encontrar interferencias en la distancia y en el entorno.Un receptor colocado dentro del alcance captura esta señal entrante.Luego, la señal recibida se vuelve a convertir en datos eléctricos utilizables.Finalmente, los datos recuperados se entregan a un controlador o dispositivo de salida para realizar la acción prevista.

Diagrama de distribución de pines del transmisor y receptor de RF

Configuración de pines del transmisor de RF

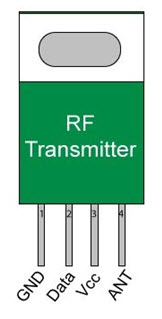

Figura 6. Distribución de pines del transmisor de RF

Alfiler	Nombre	Función
1	Tierra	suelo conexión de referencia
2	Datos	datos digitales entrada
3	VCC	Fuente de alimentación entrada
4	hormiga	Antena conexión de salida

Configuración de pines del receptor de RF

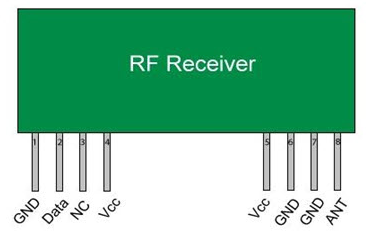

Figura 7. Distribución de pines del receptor de RF

Alfiler	Nombre	Función
1	Tierra	suelo conexión de referencia
2	Datos	datos digitales salida
3	Carolina del Norte	No conectado
4	VCC	Fuente de alimentación entrada
5	VCC	Fuente de alimentación entrada
6	Tierra	suelo conexión de referencia
7	Tierra	suelo conexión de referencia
8	hormiga	Entrada de antena conexión

Tipos de transmisores de RF

Los transmisores de RF se pueden agrupar según cómo se crea la señal de radio y cómo se coloca la información en esa señal.La siguiente clasificación se centra únicamente en la generación de señales y el método de modulación.

Transmisor de onda continua (CW)

Un transmisor de onda continua (CW) es un transmisor de radio que produce una señal portadora estable sin patrones de información adicionales.Genera una salida de RF constante a una frecuencia y amplitud fijas.Debido a que la portadora no está modulada, la señal permanece uniforme durante la transmisión.Este tipo de transmisor de RF se utiliza ampliamente en sistemas de señalización de balizas y comunicación en código Morse.También es común en equipos de prueba donde se requiere una señal de referencia de RF estable.Los transmisores CW son valorados por su simplicidad y salida de frecuencia estable.

Transmisor analógico modulado

Un transmisor modulado analógico es un transmisor de radio que coloca información analógica continua en una onda portadora.La señal de información cambia la amplitud o frecuencia de la portadora, formando una transmisión AM o FM.Esto permite que las señales de sonido o sensores viajen a través de sistemas de comunicación por radio inalámbricos.Los transmisores de RF analógicos se utilizan comúnmente en transmisiones de radio, enlaces de audio y micrófonos inalámbricos.La forma de onda transmitida sigue directamente la forma de la señal analógica original.Debido a esto, conserva variaciones como los patrones de voz y música.

Transmisor modulado digital

Un transmisor modulado digital es un transmisor de radio que envía valores de datos discretos utilizando estados de señal definidos.Convierte información binaria en patrones de RF utilizando métodos de modulación ASK, FSK o PSK.Cada estado representa un bit o símbolo digital en lugar de una forma de onda continua.Estos transmisores se utilizan en controles remotos, sistemas de telemetría y redes de sensores inalámbricos.La señal cambia entre niveles específicos en lugar de variar suavemente.Este enfoque permite una transmisión confiable de datos digitales codificados.

Transmisor RF basado en IF/PLL

Un transmisor de RF basado en IF o PLL es un transmisor que genera su frecuencia de salida mediante síntesis de frecuencia controlada.Primero produce una frecuencia de referencia y luego bloquea la señal de RF final mediante un bucle de bloqueo de fase.La frecuencia se puede ajustar con precisión y mantenerse estable en el tiempo.Muchos módulos de comunicación utilizan este método para mantener un espaciado de canales preciso.La generación de frecuencia intermedia ayuda a producir una salida de RF consistente en todas las bandas operativas.Este diseño es común en módulos de comunicación y dispositivos de radio programables.

Transmisor de conversión directa (IF-cero)

Un transmisor de conversión directa o IF cero es un transmisor que convierte datos de banda base directamente en una señal de RF.La señal de banda base se combina con una frecuencia portadora sin etapa intermedia.Esto elimina la necesidad de un paso de traducción de frecuencia separado.Simplifica el diseño de circuitos y reduce el número de componentes.El método se utiliza ampliamente en los transceptores inalámbricos integrados modernos.Permite módulos de radio compactos con generación de señal eficiente.

Tipos de receptores de RF

Los receptores de RF se pueden clasificar según cómo detectan y recuperan las señales de radio entrantes.Las categorías siguientes se centran únicamente en la arquitectura de detección.

Receptor de cristal

Un receptor de cristal es un receptor de radio pasivo simple que detecta señales mediante resonancia y rectificación.Utiliza un circuito sintonizado para seleccionar la frecuencia de radio deseada.Luego, un diodo convierte la señal de RF en una salida eléctrica.El diseño no requiere una fuente de alimentación externa para el funcionamiento básico.Los receptores de cristal se utilizaron ampliamente en los primeros aparatos de comunicación por radio.Siguen siendo populares para demostraciones educativas y experimentos de radio sencillos.

Receptor TRF (radiofrecuencia sintonizada)

Un receptor TRF es un receptor que procesa señales utilizando múltiples etapas de amplificación sintonizadas en la misma frecuencia.Cada etapa sintonizada selecciona la estación deseada mientras rechaza las frecuencias cercanas.La señal permanece en su frecuencia original durante todo el recorrido.Esta arquitectura se utilizó en los primeros diseños de radiodifusión.Proporciona una sintonización sencilla mediante circuitos resonantes ajustables.Los receptores TRF demuestran claramente los principios básicos de recepción de radio.

Receptor superheterodino

Un receptor superheterodino es un receptor que convierte la señal de RF entrante en una frecuencia intermedia fija.Esta conversión permite un filtrado más fácil y un procesamiento de señal consistente.El receptor cambia diferentes frecuencias de entrada a la misma frecuencia de trabajo interna.Este enfoque mejora la selectividad y el manejo estable de la señal.Se convirtió en el diseño estándar para la mayoría de los equipos de comunicación por radio.Muchos dispositivos de comunicación modernos todavía utilizan esta arquitectura.

Receptor de conversión directa (IF-cero)

Un receptor de conversión directa es un receptor que convierte señales de RF directamente en señales de banda base.La radiofrecuencia entrante se traduce directamente en una salida de baja frecuencia utilizable.Esto elimina la necesidad de procesamiento de frecuencia intermedia.La arquitectura admite diseños de radio compactos e integrados.Se utiliza ampliamente en módulos de comunicación inalámbrica de corto alcance.El método permite una recuperación sencilla de la señal en circuitos integrados.

Receptor súper regenerativo

Un receptor superregenerativo es un receptor que detecta señales mediante oscilaciones controladas y ciclos de extinción.El circuito genera y colapsa oscilaciones repetidamente para detectar la presencia de RF.Esto crea una respuesta muy sensible a las señales entrantes.El diseño requiere sólo unos pocos componentes.Se utiliza comúnmente en receptores de control remoto de bajo costo.El receptor funciona eficazmente para enlaces de datos inalámbricos simples.

Receptor de radio definido por software (SDR)

Un receptor de radio definido por software es un receptor que procesa señales de radio mediante computación digital en lugar de circuitos analógicos fijos.La señal de RF entrante se convierte en muestras digitales.Luego, los algoritmos de software interpretan y procesan la señal.Esto permite un funcionamiento flexible sin cambiar el hardware.Los receptores SDR se utilizan en sistemas de investigación, monitoreo y comunicación multibanda.El mismo hardware puede admitir muchos formatos de señal mediante programación.

Parámetros de funcionamiento del transmisor y receptor de RF

Estos módulos están definidos por especificaciones eléctricas y de radio medibles.La tabla enumera los parámetros técnicos comunes utilizados en las hojas de datos.

Parámetro	Valor
Operando Frecuencia	315MHz / 433,92MHz
Frecuencia Estabilidad	±75 kHz (≈ ±173 ppm a 433 MHz)
Potencia de salida	10 mW (≈ +10 dBm)
Sensibilidad	−105dBm
Suministro voltaje	3,0 V – 12 V (típico 5 V)
Suministro Actual	Transmisor 9–12 mA, Receptor 4–6 mA
Velocidad de datos	1 kbps – 10 kbps
canal Ancho de banda	~200kHz
Modulación Tipo	PREGUNTAR / Aceptar
Antena impedancia	50 Ω
Operando Temperatura	−20 °C a +70 °C
armónico Emisión	< −40 dBc
Subida/Caída tiempo	~5 µs
Hora de inicio	~5 ms
Ciclo de trabajo	≤ 10% transmisión continua

Transmisor de RF frente a receptor de RF

Ambos dispositivos funcionan juntos en comunicación inalámbrica pero cumplen diferentes funciones eléctricas.

Característica	RF Transmisor	RF Receptor
Primaria Función	Envía señal inalámbrica	Acepta señal inalámbrica
señal Dirección	saliente	entrante
Función de datos	Fuente de información	Destino de información
electrico Salida	energía de radiofrecuencia salida	electrico salida de datos
electrico Entrada	datos digitales entrada	señal de radiofrecuencia entrada
Antena Conexión	Irradia señal	Capturas señal
Uso de energía	Mayor durante transmisión	Modo de espera más bajo consumo
Función del circuito	señal generación	señal recuperación
comunicación Posición	Comenzando punto	Punto final
controlar Interfaz	Conectado a salida del controlador	Conectado a entrada del controlador
Actividad Sincronización	Activo cuando enviando	Activo cuando escuchando
Flujo de energía	Eléctrico → radio	Radio → electrico
Funcional Tarea	Difusión	Recibir
Operación gatillo	datos para enviar	señal detectado
comunicación Propósito	Entregar mensaje	Interpretar mensaje

Aplicaciones del transmisor y receptor de RF

Los pares de transmisor y receptor de RF se utilizan en muchos sistemas de control y monitoreo inalámbricos.

• Interruptores de control remoto y relés inalámbricos

• Domótica y sistemas de iluminación inteligentes.

• Timbres inalámbricos y alarmas de seguridad

• Sistemas de control de puertas y portones de garaje

• Monitoreo de máquinas industriales

• Redes de sensores inalámbricos y telemetría

• Comunicación de control robótico.

• Estaciones meteorológicas y monitoreo ambiental

• Controladores de juguete y electrónica para aficionados

• Sistemas de entrada sin llave para vehículos

Conclusión

Los transmisores de RF convierten datos eléctricos en ondas de radio, mientras que los receptores de RF recuperan esa información en señales digitales utilizables.Su funcionamiento depende de rutas de señal definidas, técnicas de modulación y arquitecturas de detección del receptor, como superheterodina, conversión directa y procesamiento SDR.Los diferentes diseños de transmisores y receptores satisfacen necesidades de rendimiento específicas que van desde simples enlaces remotos hasta sistemas de comunicación programables.Juntos forman el núcleo de las tecnologías de automatización, detección y control inalámbrico en toda la electrónica industrial.
