Modulación de ancho de pulso (PWM) explicada

La modulación de ancho de pulso (PWM) es una forma sencilla y eficiente de controlar la energía eléctrica mediante señales digitales.En lugar de cambiar el voltaje de suministro, usted ajusta cuánto tiempo permanece ENCENDIDA y APAGADA la señal dentro de cada ciclo para controlar la entrega de energía.Este artículo le ayudará a comprender cómo funciona el PWM, cómo el ciclo de trabajo afecta la salida y por qué el PWM se utiliza ampliamente en la electrónica y los sistemas de control.También verá cómo se aplica PWM en controladores, tipos de formas de onda y aplicaciones.

Catálogo

Figura 1. Concepto de modulación de ancho de pulso

¿Qué es la modulación de ancho de pulso?

La modulación de ancho de pulso (PWM) es una técnica de control digital que se utiliza para regular la energía eléctrica entregada a una carga variando la proporción del tiempo de encendido dentro de un período de conmutación fijo.En lugar de cambiar el nivel de voltaje de suministro, PWM controla la potencia efectiva cambiando rápidamente la señal entre estados completamente ENCENDIDO y completamente APAGADO.Este enfoque permite una regulación eficiente de la energía con una pérdida mínima de energía, lo que hace que el PWM se utilice ampliamente en motores, control de LED, convertidores de potencia y sistemas de control integrados.

¿Cómo funciona la modulación de ancho de pulso?

Figura 2. Principio de funcionamiento de PWM

La modulación de ancho de pulso funciona activando y desactivando repetidamente la señal de salida a una frecuencia constante.Durante cada ciclo de conmutación, la señal permanece encendida durante un período específico y apagada durante el resto del ciclo.La relación entre el tiempo de ENCENDIDO y el tiempo total del ciclo se conoce como ciclo de trabajo y determina directamente el voltaje y la corriente promedio entregados a la carga.Un ciclo de trabajo más alto aumenta la potencia entregada, mientras que un ciclo de trabajo más bajo la reduce.

Debido a que la frecuencia de conmutación suele ser mucho más alta que la respuesta eléctrica o mecánica de la carga, la carga responde al valor promedio de la señal en lugar de a pulsos individuales.Como resultado, PWM permite un control de potencia suave y preciso utilizando señales digitales sin necesidad de fuentes de voltaje variables.

Características de la forma de onda de la señal PWM

PWM Característica	Descripción
Ancho de pulso	A tiempo dentro de un ciclo PWM, desde 0 microsegundos hasta el período completo.
Ciclo de trabajo	Porcentaje de Tiempo de encendido por ciclo, de 0 por ciento a 100 por ciento.
Frecuencia PWM	Número de ciclos por segundo, comúnmente de 500 Hz a 100 kHz.
Período PWM	ciclo total tiempo, normalmente de 1 milisegundo a 10 microsegundos.
señal amplitud	Nivel de voltaje de la señal PWM, generalmente 3,3 V, 5 V o 12 V.
Alto voltaje Nivel	voltaje durante el estado ON, igual al voltaje de suministro.
Bajo voltaje Nivel	voltaje durante el estado APAGADO, normalmente 0 V.
tiempo de subida	Es hora de cambia de bajo a alto, a menudo de 10 ns a 1 µs.
tiempo de otoño	Es hora de cambia de alto a bajo, a menudo de 10 ns a 1 µs.
Conmutación Velocidad	Tarifa máxima de cambio de estado, soportando PWM de alta frecuencia.
Resolución	Número de pasos de trabajo, comúnmente de 8 o 10 bits.
señal Estabilidad	consistencia de frecuencia y ciclo de trabajo a lo largo del tiempo.
nerviosismo	Pequeño momento variación, generalmente menos del 1 por ciento.
Tiempo muerto	intencional Retraso entre conmutaciones, normalmente de 100 ns a 5 µs.
Armónicos	alta frecuencia componentes generados por conmutación rápida.
Control de potencia	Potencia de salida varía linealmente con el ciclo de trabajo.
Respuesta de carga	Habilidad para mantener la forma de onda bajo cambios de carga.
Filtrado Salida	PWM filtrado Produce un voltaje CC suave.
Ruido inmunidad	Resistencia a La interferencia mejora con bordes limpios.

Tipos de modulación de ancho de pulso

La modulación de ancho de pulso se puede clasificar en diferentes estrategias de control según la forma de la forma de onda de salida.Estos tipos de PWM se centran en conceptos de modulación y algoritmos de control que afectan el voltaje de salida, el rendimiento armónico y la eficiencia.

Modulación de ancho de pulso único (PWM de pulso único)

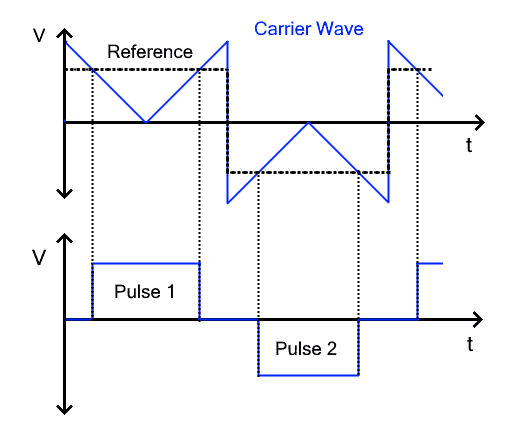

Figura 3. Forma de onda PWM de pulso único

El PWM de pulso único utiliza un pulso de conmutación por medio ciclo de la forma de onda de salida.El ancho de este pulso único se ajusta para controlar el nivel de voltaje de salida.Debido a que sólo ocurre un evento de conmutación por medio ciclo, las pérdidas de conmutación siguen siendo bajas.Sin embargo, esta estrategia de control produce una mayor distorsión armónica y se utiliza principalmente en aplicaciones de control de potencia básicas y de baja frecuencia donde se prioriza la simplicidad sobre la calidad de la forma de onda.

Modulación de ancho de pulsos múltiples (PWM de pulsos múltiples)

Figura 4. Forma de onda PWM de pulsos múltiples

El PWM de pulsos múltiples divide cada medio ciclo en varios pulsos más pequeños en lugar de un solo pulso grande.Al aumentar el número de pulsos, se propaga la energía armónica hacia frecuencias más altas, lo que mejora la calidad de la forma de onda de salida.Este tipo de PWM ofrece un equilibrio entre distorsión armónica reducida y pérdidas de conmutación manejables, lo que lo hace adecuado para convertidores de potencia industriales y sistemas de accionamiento de motor.

Modulación de ancho de pulso sinusoidal (SPWM)

Figura 5. Generación PWM sinusoidal

PWM sinusoidal es una estrategia de modulación que genera pulsos basados en una señal de referencia sinusoidal.Los anchos de pulso varían según la amplitud instantánea de la forma de onda de referencia, lo que permite que la salida se aproxime a una onda sinusoidal después del filtrado.SPWM se usa ampliamente en inversores, variadores de motor y sistemas de energía renovable porque proporciona un buen rendimiento armónico con una complejidad de control moderada.

Modulación de ancho de pulso de vector espacial (SVPWM)

Space Vector PWM es una estrategia de control avanzada que utiliza un modelo vectorial matemático del inversor en lugar de una comparación directa de formas de onda.Selecciona estados de conmutación óptimos para aproximar un vector de referencia giratorio en el espacio de voltaje.En comparación con SPWM, SVPWM mejora la utilización del voltaje del bus de CC y reduce aún más la distorsión armónica, lo que lo hace adecuado para variadores de motor de alto rendimiento y sistemas de control industrial de precisión.

Métodos de generación PWM

Las señales PWM también se pueden clasificar según cómo se generan y alinean los pulsos en el hardware.Estos métodos de generación de PWM se centran en el funcionamiento del temporizador, la simetría de conmutación y la colocación de pulsos, en lugar de la estrategia de modulación en sí.

PWM de un solo borde (PWM alineado con los bordes)

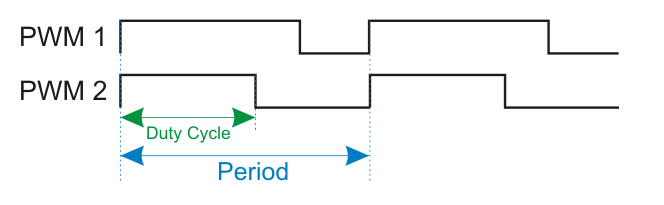

Figura 6. Temporización PWM alineada con los bordes

El PWM de un solo borde alinea todos los pulsos con un flanco del período de conmutación, generalmente el flanco ascendente.El ciclo de trabajo se ajusta extendiendo o acortando el pulso desde este borde fijo.Este método de generación es sencillo de implementar utilizando temporizadores y comparadores de hardware, pero su patrón de conmutación asimétrico puede aumentar la distorsión armónica y la interferencia electromagnética.

PWM de doble filo (PWM alineado al centro)

Figura 7. Sincronización PWM alineada al centro

El PWM de doble filo centra el pulso dentro del período de conmutación encendiéndolo y apagándolo simétricamente alrededor del punto medio.Esta sincronización simétrica reduce la distorsión armónica y la interferencia electromagnética al tiempo que mejora el equilibrio actual.Debido a estas ventajas, el PWM alineado en el centro se utiliza comúnmente en accionamientos de motores de precisión y aplicaciones de control de potencia de alto rendimiento.

PWM basado en operador (PWM comparador)

El PWM basado en portadora genera pulsos comparando una señal de referencia con una forma de onda portadora de alta frecuencia utilizando un comparador.Cuando la referencia excede la portadora, la salida se activa.Este método sirve como base de generación de hardware para muchas estrategias de control PWM, incluido SPWM, y se implementa ampliamente en microcontroladores, DSP y controladores industriales.

PWM en microcontroladores y controladores

Modulación de ancho de pulso en Arduino

Figura 8. Control LED Arduino PWM

Arduino genera modulación de ancho de pulso utilizando temporizadores de hardware internos que cambian el pin de salida entre estados ALTO y BAJO.El ciclo de trabajo se ajusta mediante software, que controla directamente el voltaje promedio entregado a la carga.Al cambiar el ciclo de trabajo, Arduino puede variar suavemente el brillo del LED o la velocidad del motor sin cambiar el voltaje de suministro.La frecuencia PWM suele estar fijada por la configuración del temporizador, lo que garantiza un funcionamiento estable durante las tareas de control.Como se muestra en la figura, el pin Arduino PWM impulsa un LED a través de una resistencia, lo que demuestra claramente cómo la variación del ciclo de trabajo cambia el brillo visible.

Modulación de ancho de pulso en ESP32

Figura 9. Ejemplo de salida ESP32 PWM

ESP32 proporciona modulación de ancho de pulso avanzada utilizando módulos de hardware PWM dedicados.Admite una resolución más alta, múltiples canales PWM independientes y control de frecuencia flexible sin cargar la CPU.Esto permite un control de energía preciso y receptivo para motores, LED y dispositivos IoT.ESP32 PWM es especialmente adecuado para aplicaciones que requieren una respuesta rápida y una regulación de salida precisa.La Figura 9 muestra el ESP32 controlando múltiples LED con diferentes ciclos de trabajo PWM, lo que ilustra cómo cada canal ajusta de forma independiente la potencia de salida.

Modulación de ancho de pulso en PLC

Figura 10. Control del calentador PLC PWM

Los PLC utilizan modulación de ancho de pulso para controlar cargas industriales como calentadores, motores y actuadores con alta confiabilidad.La salida PWM se ajusta según la retroalimentación del sensor o la lógica de control programada para regular la energía con precisión.Este método permite un control suave y al mismo tiempo minimiza la tensión eléctrica en los dispositivos de conmutación.El PWM basado en PLC está diseñado para funcionar de manera confiable en entornos industriales hostiles y eléctricamente ruidosos.Como se muestra en la figura, el PLC utiliza una señal PWM para accionar un relé de estado sólido que controla la potencia del calentador en función de la retroalimentación de temperatura.

Aplicaciones de la modulación de ancho de pulso

La modulación de ancho de pulso se usa ampliamente para controlar la energía de manera eficiente y precisa en aplicaciones electrónicas de baja y alta potencia.

1. Control de velocidad del motor

PWM se usa comúnmente en motores de CC, servomotores y variadores de motor BLDC para controlar la velocidad y el par variando el voltaje promedio suministrado al motor.Este método proporciona un control de velocidad suave y una alta eficiencia en robótica, automatización industrial y vehículos eléctricos.

2. Control de iluminación y atenuación de LED

En los controladores de LED, PWM controla el brillo encendiendo y apagando rápidamente el LED mientras mantiene un nivel de corriente constante.Esto evita el cambio de color, mejora la eficiencia y permite un ajuste preciso del brillo en pantallas, iluminación automotriz y sistemas de iluminación inteligentes.

3. Fuentes de alimentación y regulación de voltaje

PWM es una técnica central en fuentes de alimentación de modo conmutado, convertidores CC-CC e inversores.Ayuda a regular el voltaje y la corriente de salida de manera eficiente, reduciendo la generación de calor en comparación con los reguladores lineales.

4. Generación de señal de audio

PWM se utiliza en amplificadores de audio Clase D para convertir señales de audio en señales de conmutación de alta frecuencia.Esto permite una amplificación de audio de alta potencia con baja pérdida de energía y un diseño de circuito compacto.

5. Control de temperatura y calefacción

PWM controla la energía entregada a calentadores, elementos calefactores y sistemas de control de temperatura ajustando el tiempo de encendido y apagado del suministro.Esto proporciona una regulación estable de la temperatura en calentadores industriales, estaciones de soldadura y electrodomésticos.

6. Carga de baterías y gestión de energía

PWM se aplica en cargadores de baterías y controladores de carga solar para gestionar la corriente y el voltaje de carga.Esto mejora la eficiencia de carga, protege las baterías contra sobrecargas y extiende su vida útil.

7. Microcontroladores y sistemas integrados

Las salidas PWM de los microcontroladores se utilizan ampliamente para generar señales de tipo analógico, controlar actuadores e interactuar con dispositivos externos.Esto hace que PWM sea importante en sistemas integrados, dispositivos IoT y aplicaciones de control.

PWM frente a control lineal frente a control de ángulo de fase

Parámetro	PWM controlar	lineal controlar	Fase Control de ángulo
Control básico Método	La salida es controlado por ciclo de trabajo variable	La salida es controlado por caída de voltaje lineal	La salida es controlado retrasando la conducción de la forma de onda de CA
Suministro típico Tipo	alimentación CC suministro	alimentación CC suministro	alimentación de CA suministro
Señal de control Frecuencia	Comúnmente 1 kHz a 100 kHz	Cero frecuencia de conmutación	Línea frecuencia de 50 Hz o 60 Hz
Eficiencia energética	Eficiencia normalmente entre el 85 y el 98 por ciento	Eficiencia normalmente del 30 al 60 por ciento	Eficiencia normalmente entre el 70 y el 90 por ciento
Generación de calor	La pérdida de calor es bajo debido a la operación de conmutación	La pérdida de calor es alto debido a la caída de voltaje	La pérdida de calor es moderado durante la conducción parcial
Voltaje de salida Reglamento	Promedio El voltaje está controlado por el ciclo de trabajo.	Salida El voltaje sigue directamente la entrada de control.	voltaje eficaz varía con el ángulo de disparo
Resolución de control	Alto resolución con temporizadores digitales	muy alto resolución con control analógico	Medio resolución limitada por la forma de onda de CA
Complejidad del circuito	Medio Complejidad con los componentes de conmutación.	Sencillo circuito con elemento de paso	Medio complejidad usando TRIAC o SCR
EMI y ruido Nivel	EMI es moderado a alto sin filtrar	La EMI es muy bajo	EMI es alta debido a la distorsión de la forma de onda
Conmutación típica Dispositivo	MOSFET o IGBT	BJT o lineal regulador	TRIAC o SCR
Velocidad de respuesta	Tiempo de respuesta está en microsegundos	Tiempo de respuesta está en milisegundos	Tiempo de respuesta depende del cruce por cero de CA
Compatibilidad de carga	Lo mejor para Motores LED y convertidores de potencia.	Lo mejor para bajos cargas analógicas de potencia	Lo mejor para lámparas calentadores y motores de CA
Rango de potencia nominal	Desde 1 vatio a varios kilovatios	Generalmente debajo 50 vatios	Comúnmente de 100 vatios a varios kilovatios
Controlar la precisión	Precisión depende de la resolución del temporizador	muy preciso y control suave	Precisión afectado por la variación de voltaje de línea
Aplicaciones comunes	Velocidad del motor controlar la atenuación de LED SMPS	Audio circuitos de sensores amplificadores	atenuadores de luz reguladores del ventilador control del calentador

Conclusión

La modulación de ancho de pulso proporciona un control de potencia eficiente y preciso al variar el ciclo de trabajo de una señal de conmutación.Los diferentes tipos de PWM y métodos de generación afectan la calidad de la forma de onda, la eficiencia y el rendimiento del sistema.PWM se usa ampliamente en microcontroladores, PLC y electrónica de potencia para motores, iluminación, conversión de energía y control de temperatura.Su simplicidad y eficiencia lo hacen esencial en las aplicaciones electrónicas modernas.
