Controlador lógico programable (PLC): definición, tipos, principio de funcionamiento y aplicaciones

Un controlador lógico programable (PLC) es un dispositivo de control industrial que se utiliza para automatizar máquinas y procesos.En este artículo aprenderá qué es un PLC, sus componentes principales y cómo funciona dentro de un sistema de automatización.También verá los diferentes tipos de PLC, cómo se utiliza la programación en escalera y dónde se aplican comúnmente los PLC.Se incluyen comparaciones claras con otros sistemas de control para ayudarle a comprender su papel en la automatización.

Catálogo

Figura 1. Controlador lógico programable (PLC)

¿Qué es un controlador lógico programable?

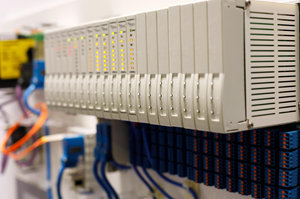

Un controlador lógico programable (PLC) es una computadora industrial resistente diseñada específicamente para un control confiable en sistemas de automatización.Como se muestra en la figura, un PLC normalmente se instala dentro de un panel de control como un dispositivo industrial dedicado en lugar de una computadora de uso general.Su construcción sólida y modular le permite operar continuamente en entornos hostiles.Los PLC están diseñados para soportar ruido eléctrico, vibraciones, polvo y variaciones de temperatura.A diferencia de las PC estándar, un PLC está optimizado para un funcionamiento industrial confiable.

Componentes de un sistema PLC

Los componentes de un sistema PLC son importantes porque trabajan juntos para permitir que un controlador lógico programable monitoree, controle y automatice de manera confiable máquinas y procesos industriales.

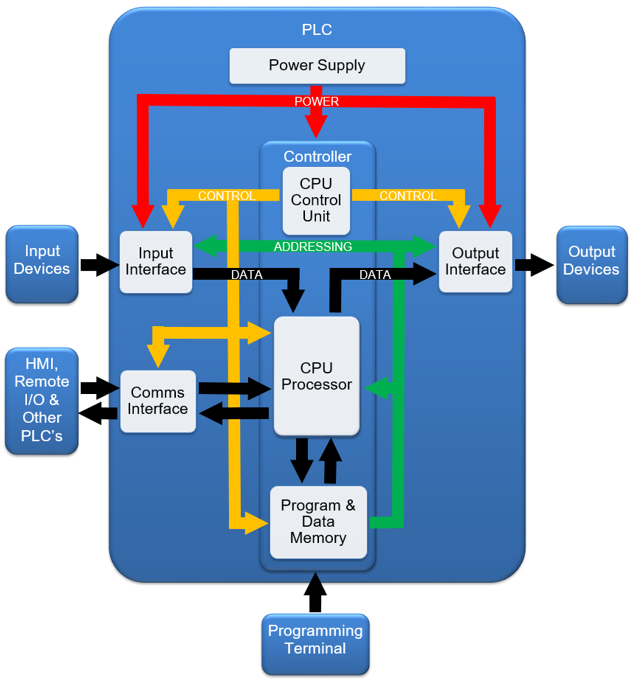

Figura 2. Componentes de un sistema PLC

•Fuente de alimentación

La fuente de alimentación es un componente central del PLC que proporciona el voltaje de funcionamiento correcto a los módulos internos.Garantiza una energía estable y continua para un funcionamiento confiable del PLC.

•Controlador (Unidad de control de CPU)

El controlador es el componente central que gestiona todas las actividades internas del PLC.Coordina la comunicación entre la memoria, los módulos de entrada y los módulos de salida.

•Procesador

El procesador de la CPU es el principal componente de procesamiento del PLC.Maneja las operaciones lógicas y el procesamiento de datos internos requeridos por el sistema de control.

•Memoria de programas y datos

La memoria es un componente del PLC que se utiliza para almacenar programas de control y datos del sistema.Admite el almacenamiento de instrucciones tanto temporal como permanente.

•Interfaz de entrada

La interfaz de entrada es un componente PLC que conecta señales externas al controlador.Acondiciona y convierte las señales entrantes en un formato interno utilizable.

•Interfaz de salida

La interfaz de salida es responsable de entregar señales de control desde el PLC a los dispositivos conectados.Traduce señales lógicas internas en salidas eléctricas.

•Dispositivos de entrada

Los dispositivos de entrada son componentes externos que proporcionan señales al PLC.Detectan condiciones físicas y las convierten en entradas eléctricas.

•Dispositivos de salida

Los dispositivos de salida son componentes que reciben señales de control del PLC.Realizan acciones físicas como cambiar o indicar el estado del sistema.

•Interfaz de comunicaciones

La interfaz de comunicación es un componente del PLC que se utiliza para el intercambio de datos con sistemas externos.Admite funciones de integración de sistemas y redes.

•HMI, E/S remotas y otros PLC

Estos son componentes auxiliares que interactúan con el PLC para monitoreo y expansión.Apoyan la interacción y el control distribuido.

•Terminal de programación

El terminal de programación es un componente de soporte utilizado para configurar el PLC.Permite el desarrollo de programas, pruebas y diagnósticos del sistema.

Principio de funcionamiento de un PLC

Un PLC funciona mediante un proceso cíclico continuo llamado ciclo de exploración, que garantiza un control preciso y confiable.El ciclo comienza cuando el PLC lee todas las señales de entrada, como estados de sensores, posiciones de interruptores o mediciones analógicas.A continuación, el controlador ejecuta el programa definido por el usuario, aplicando instrucciones lógicas como temporizadores, contadores, comparaciones y funciones aritméticas.Después del procesamiento, el PLC actualiza sus salidas, activando motores, solenoides, alarmas, relés y otros dispositivos de campo.Este ciclo se repite en milisegundos, lo que permite que el PLC responda instantáneamente a las condiciones cambiantes.Las funciones adicionales, como protocolos de comunicación, diagnósticos internos y rutinas de manejo de errores, ayudan a mantener un funcionamiento seguro y confiable.

Tipos de controlador lógico programable

PLC compacto

Figura 3. PLC compacto

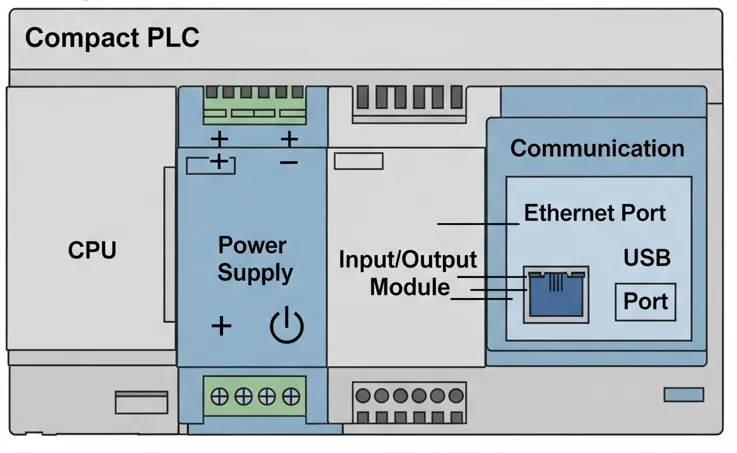

Un PLC compacto es un controlador lógico programable todo en uno que integra la CPU, la fuente de alimentación, los módulos de entrada/salida y los puertos de comunicación en una sola unidad.En la figura, estas secciones integradas están claramente agrupadas dentro de una carcasa compacta, lo que muestra cómo el controlador está diseñado para ahorrar espacio y simplificar la instalación.La presencia de terminales de E/S integradas resalta que no siempre se requieren módulos de expansión externos para tareas básicas de automatización.Los puertos de comunicación como Ethernet y USB indican cómo se puede programar y conectar el PLC compacto a otros sistemas.

PLC modular

Figura 4. PLC modular

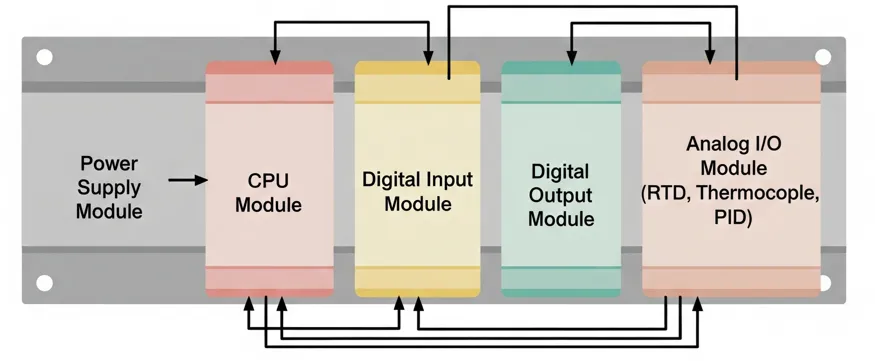

Un PLC modular es un controlador lógico programable compuesto por módulos separados e intercambiables que funcionan juntos como un solo sistema de control.En la figura, el PLC se muestra ensamblado sobre un common rail con módulos individuales para la fuente de alimentación, CPU, entrada digital, salida digital y E/S analógicas, ilustrando claramente su estructura modular.Cada módulo realiza una función específica, lo que permite ampliar o modificar el sistema agregando o reemplazando módulos según sea necesario.Este diseño flexible hace que los PLC modulares sean adecuados para sistemas de automatización medianos y grandes donde los requisitos de entrada/salida pueden cambiar con el tiempo.

PLC de montaje en bastidor

Figura 5. PLC de montaje en bastidor

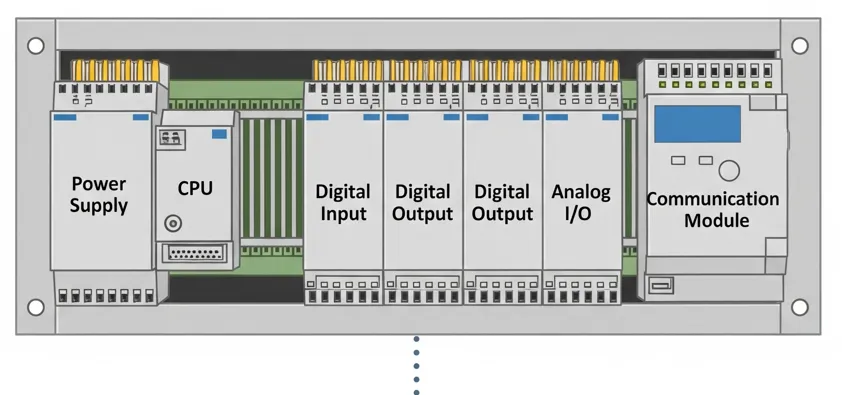

Un PLC de montaje en bastidor es un controlador lógico programable diseñado para albergar múltiples módulos funcionales dentro de un solo bastidor o chasis para sistemas de automatización de alta capacidad.En la figura, el PLC está dispuesto en un rack estructurado con ranuras separadas para la fuente de alimentación, CPU, módulos de entradas digitales, módulos de salidas digitales, E/S analógicas y un módulo de comunicación, lo que muestra claramente su diseño organizado.Esta disposición permite que muchos módulos funcionen juntos mientras comparten un panel posterior común para la comunicación de datos y alimentación.Los PLC de montaje en bastidor se utilizan comúnmente en sistemas de control grandes y complejos donde se requiere un alto número de E/S, procesamiento rápido y comunicación confiable.

PLC de seguridad

Un PLC de seguridad es un controlador lógico programable especializado diseñado específicamente para aplicaciones relacionadas con la seguridad.Incluye hardware redundante y arquitecturas a prueba de fallas para garantizar un funcionamiento confiable incluso durante fallas.Los PLC de seguridad admiten funciones de seguridad certificadas, como parada de emergencia, interbloqueos de seguridad y control de movimiento seguro.Estos controladores cumplen con estándares de seguridad internacionales como IEC 61508 e ISO 13849. Los PLC de seguridad se usan comúnmente en entornos industriales peligrosos y de misión crítica.

PLC suave

Un Soft PLC es un controlador lógico programable basado en software que se ejecuta en una PC industrial o en una plataforma informática integrada.Realiza funciones de control de PLC estándar utilizando software en lugar de hardware de PLC dedicado.Los PLC blandos ofrecen alta potencia de procesamiento y flexibilidad para aplicaciones complejas de control y uso intensivo de datos.Por lo general, se integran con el Internet industrial de las cosas (IIoT) y sistemas de automatización avanzados.Este tipo de PLC es adecuado para entornos de automatización modernos que requieren escalabilidad y conectividad.

Programación en escalera de PLC

Figura 6. Diagrama de programación en escalera del PLC

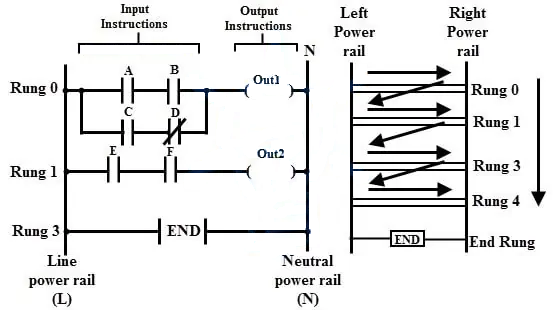

La programación de escalera de PLC es un método de programación gráfica que se utiliza para crear lógica de control para controladores lógicos programables utilizando símbolos que se asemejan a circuitos de relés eléctricos.La figura ilustra la lógica de escalera con dos rieles de alimentación verticales y varios peldaños horizontales, que representan instrucciones de control individuales.Las instrucciones de entrada, como interruptores y contactos, se colocan en el lado izquierdo de cada peldaño, lo que muestra las condiciones que deben cumplirse para que la lógica sea verdadera.Las instrucciones de salida, que se muestran como bobinas en el lado derecho, indican las acciones que ocurren cuando se cumplen las condiciones de entrada.Este diseño estilo escalera hace que la programación de PLC sea fácil de leer, solucionar problemas y comprender, especialmente para aplicaciones de control y automatización industrial.

Aplicaciones del controlador lógico programable

Automatización y secuenciación de máquinas

Los PLC se utilizan para controlar el funcionamiento paso a paso de las máquinas en un sistema automatizado.Se aseguran de que cada acción se produzca en el orden correcto y en el momento adecuado.Esto mejora la confiabilidad de la máquina y reduce los errores operativos.La automatización de máquinas mediante PLC aumenta la eficiencia y la coherencia en los procesos industriales.

Control de motores y transmisiones

Los PLC gestionan el funcionamiento de los motores eléctricos controlando el arranque, la parada, la velocidad y la dirección.También manejan funciones de protección del motor, como sobrecarga y detección de fallas.Esto garantiza un funcionamiento seguro y eficiente del motor.El control de motores basado en PLC se utiliza ampliamente en sistemas de automatización industrial.

Control de procesos

Los PLC regulan variables del proceso como temperatura, presión, flujo y nivel de líquido.Utilizan retroalimentación del sensor para mantener condiciones de control estables y precisas.Esto ayuda a garantizar una calidad constante del producto y una operación segura del proceso.El control de procesos es una aplicación clave de los PLC en sistemas industriales.

Sistemas de manipulación de materiales

Los PLC controlan transportadores, elevadores y sistemas de clasificación automatizados para el movimiento de materiales.Gestionan la velocidad, la dirección y la ruta en función de las entradas de los sensores.Esto garantiza un manejo fluido y eficiente de los materiales.La automatización del manejo de materiales mejora la productividad y reduce el trabajo manual.

Control de seguridad y enclavamiento

Los PLC monitorean dispositivos de seguridad como botones de parada de emergencia e interruptores de seguridad.Activan enclavamientos o apagados del sistema cuando se detectan condiciones inseguras.Esto ayuda a proteger tanto al personal como al equipo.El control de seguridad es una aplicación de los PLC en entornos industriales.

Automatización de líneas de producción

Los PLC coordinan múltiples máquinas y estaciones de trabajo en una línea de producción.Garantizan un funcionamiento continuo y sincronizado en todas las etapas.Esto mejora la velocidad de producción y reduce el tiempo de inactividad.La automatización de la línea de producción aumenta la eficiencia general de fabricación.

Adquisición y Monitoreo de Datos

Los PLC recopilan datos operativos de sensores y máquinas durante el funcionamiento del sistema.Estos datos se utilizan para monitorear el rendimiento, el diagnóstico y la detección de fallas.Los PLC pueden transmitir datos a sistemas HMI o SCADA para su análisis.La adquisición de datos ayuda a optimizar y mejorar los procesos industriales.

PLC versus microcontrolador versus DCS versus PAC

Esta comparación le ayuda a comprender las diferencias entre PLC, microcontroladores, DCS y PAC para que pueda elegir el sistema de control adecuado para sus necesidades de automatización.

Especificación	PLC (Controlador lógico programable)	Microcontrolador	DCS (Sistema de control distribuido)	PAC (Controlador de automatización programable)
Propósito principal	industriales automatización y control	Incrustado control en dispositivos	Grande control continuo del proceso	Avanzado automatización industrial
Tamaño de la aplicación	Pequeño a maquinas grandes	Pequeño productos electronicos	muy grande plantas	Medio a sistemas muy grandes
Procesamiento velocidad	1 a 10 ms tiempo de escaneo	hasta cientos de MHz	Optimizado para procesos estables	Más rápido que PLC, cerca del nivel de PC
Lenguajes de programación	lógica de escalera, ETA, ST	C, C++, Asamblea	Función bloques	CEI 61131-3 además de lenguajes de alto nivel
Entorno operativo	duro condiciones industriales	normales entorno electrónico	duro condiciones industriales	duro condiciones industriales
Capacidad de E/S	Decenas a miles de puntos IO	Muy limitado Yo o pines	Miles de YO puntos	Cientos a miles de I O
Escalabilidad	Moderado a alto	Muy limitado	muy alto	muy alto
comunicación Protocolos	Modbus, Ethernet IP, Profibus	UART, SPI, I2C	propietario redes industriales	IP Ethernet, OPC UA, Modbus
Tolerancia a fallos	moderado	muy bajo	muy alto con redundancia	alto con opciones de redundancia
Arquitectura del sistema	Centralizado controlar	Independiente dispositivo	Totalmente control distribuido	PLC híbrido y arquitectura de PC
Respuesta típica tiempo	1 a 20 milisegundos	Microsegundos	Segundos para milisegundos	Submilisegundo a milisegundos
Complejidad del mantenimiento	Bajo a moderado	Bajo	Alto	moderado

Ventajas y limitaciones del PLC

Ventajas del PLC

• Operación confiable en entornos industriales hostiles

• Cambios de programa sencillos sin necesidad de volver a cablear

• Respuesta de control rápida y en tiempo real

• Diseño compacto con cableado reducido

• Diagnóstico incorporado para un fácil mantenimiento

• Soporta redes de comunicación industriales.

Limitaciones del PLC

• Requiere conocimientos especializados de programación

• Alto costo inicial del sistema

• Potencia de procesamiento limitada para tareas complejas

• Hardware y software que dependen del proveedor

• Las actualizaciones pueden requerir reemplazo de hardware

Conclusión
