L9110 Motor Driver IC: Pinout, características y aplicaciones

Esta guía explora el IC del controlador del motor L9110, una herramienta clave para la robótica y la automatización.Está diseñado para controlar los motores DC de manera eficiente, con operación de doble dirección y soporte para diferentes voltajes de entrada, lo que lo hace perfecto para proyectos de baja potencia.Esta guía destaca sus características, usos y consejos de integración, que ofrece ideas útiles e para inspirar creatividad y soluciones prácticas en el diseño de electrónica.

Catalogar

¿Cuál es el IC del controlador del motor L9110?

El L9110 El IC del controlador del motor emerge como una solución versátil y rentable para controlar los motores de CC en ambas direcciones.Este componente está diseñado para acomodar corrientes continuas de 750-800 mA, con picos que alcanzan hasta 1.5-2a.El distintivo del L9110 se encuentra en su diodo de abrazadera integrado, una característica que protege de manera segura contra corrientes inversas dañinas.Está disponible en configuraciones de DIP y SOP8 de 8 pines, facilitando la integración suave en varias configuraciones impulsadas por el motor y mejorando la adaptabilidad.Para aquellos que implementan el L9110, su facilidad de uso mejora la creación de prototipos, especialmente en situaciones donde se valora la adaptabilidad rápida.Su estructura compacta, junto con una soldadura fácil y un rendimiento confiable, simplifica el viaje de desarrollo de hardware.El Driver IC encuentra el favor de la robótica educativa para navegar por los procesos de aprendizaje complejos al tiempo que fomenta la exploración creativa.

Configuración de PIN de L9110

S. No	Nombre	Función
1	OA	Un pasador de salida
2	VCC	Voltaje de suministro
3	VCC	Voltaje de suministro
4	transmisión exterior	Pin de salida B
5	Gnd	Suelo
6	Iowa	Un pasador de entrada
7	Ib	B Pin de entrada
8	Gnd	Suelo

Características del L9110 IC

Característica	Descripción
Corriente inactiva baja	Ahorra energía durante los estados inactivos.
Rango de voltaje amplio	Funciona con un suministro de 2.5V a 12V.
Salida de alta corriente	800 mA por canal para conducir motores DC.
Bajo voltaje de saturación	Reduce el calor y mejora la eficiencia.
Compatible con CPU	Se conecta directamente a salidas TTL/CMOS.
Diodos incorporados	Protege contra picos de voltaje.
Diseño integrado	Combina el control y la unidad en un IC.
Protección	Protege contra sobretensiones de alto voltaje.
Temperatura de funcionamiento	0 ℃ a 80 ℃ para aplicaciones versátiles.

L9110 IC Fabricante

El chip del motor L9110 es fabricado por varias compañías, con sede principalmente en Asia.Entre estos se encuentran UMW (también conocidos como Yotai Semiconductor Co., Ltd.), Htcsemi, Jsmsemi, Mixic y Lanke.Otros fabricantes clave incluyen Wuxi I-Core Elec, Hanschip Semiconductor, MSKSEMI, HXY MOSFET, HGSEMI y XBLW también son productores de este chip de controlador ampliamente utilizado.

Alternativas a L9110

• L293D

• L298

• Tb6612fng

• DRV8833

• Max1508

• TA6586

• DRV8837

• DRV8871

• MX1919

Diagrama de circuito de L9110

El diagrama de circuito demuestra cómo controlar un motor con el IC del controlador del motor L9110.El motor está conectado a los pines 1 (OA) y 4 (OB) del IC, mientras que todos los pines GND están vinculados a la tierra común del circuito.Los pines VCC del IC están conectados a la fuente de alimentación, proporcionando el voltaje operativo necesario.El control sobre la dirección del motor se logra a través de los pasadores de entrada OA y OB, que puede interactuar con un microcontrolador o circuito lógico para ajustar el movimiento del motor de acuerdo con un predefinido mesa de verdad.Esta configuración simple no requiere componentes externos adicionales, lo que permite el control directo del motor hacia adelante e inversa al alterar los pines de entrada.

Iowa	Ib	OA	transmisión exterior
H	L	H	L
L	H	L	H
L	L	L	L
H	H	L	L

Desafíos en el circuito L9110

El uso del controlador del motor L9110 puede conducir a problemas como reinicios de circuitos inesperados, componentes de sobrecalentamiento o motores que no respondan.Estos problemas a menudo son causados ​​por picos de voltaje o el circuito que dibuja la corriente excesiva.Para solucionar estos problemas, es importante inspeccionar cuidadosamente todas las conexiones eléctricas para asegurarse de que estén seguros y verificar que los niveles de voltaje permanezcan dentro del rango recomendado.Agregar condensadores al circuito también puede ayudar a administrar sobretensiones de voltaje y proteger el sistema de daños.Se requiere una disipación de calor adecuada, especialmente en las configuraciones exigentes.El sobrecalentamiento se puede evitar mediante el uso de disipadores de calor y garantizando un flujo de aire adecuado.Para los sistemas de robótica o automatización, mantener un entorno estable con buena ventilación y temperaturas ambientales controladas ayuda a optimizar el rendimiento y la longevidad del controlador L9110.Para conectar el L9110 con microcontroladores como Arduino, se requiere configurar dos pines GPIO correctamente como entradas para el controlador.Esta configuración permite un control preciso de la dirección del motor al ajustar los estados de pin.El diseño y la planificación cuidadosos del circuito son clave para garantizar la operación del motor eficiente y confiable en estas aplicaciones.

L9110 Consideraciones de diseño

El diseño efectivo se basa en una gestión atenta de las conexiones de energía para evitar problemas de circuito.Utilizar los diodos Schottky de potencia puede reducir el riesgo de problemas de batería inversa.Estas consideraciones sientan las bases para la estabilidad y la confiabilidad, similar a la construcción de una base de construcción confiable.En los PCB, el desarrollo de una estrategia de conexión a tierra confiable proporciona una referencia consistente para los circuitos y minimiza la interferencia, comparable a mantener la tranquilidad en medio del caos.Se necesitan anchos de vía generosos para acomodar las cargas de corriente anticipadas, evitando el sobrecalentamiento, al igual que el diseño de carriles de tráfico anchos para evitar la congestión.Colocar condensadores de desacoplamiento cerca de los pines de alimentación admite la estabilidad del voltaje y amortigua el ruido, similar al uso de protectores de sobretensión durante las fluctuaciones de potencia.Las rutas de señal de control directas y no reducidas son importantes, especialmente en la interfaz con los microcontroladores, para garantizar una comunicación precisa y rápida, similar a la comunicación de equipo que facilita las operaciones eficientes.

Aplicaciones L9110

Robótica y automatización

En el ámbito de la robótica, se requiere el controlador L9110 debido a su rendimiento confiable en el control del motor para el movimiento y la operación perfecta.Los entusiastas de la robótica a menudo adoptan este componente en robótica a pequeña escala donde la finura y la gestión de energía son importantes.En entornos prácticos, mantener una función motora estable en robots ayuda a optimizar el uso de energía valioso durante los eventos competitivos.

Dispositivos impresos y proyectos de bricolaje

Para creaciones impresas y empresas de bricolaje, el L9110 se destaca al proporcionar un control directo sobre pequeños motores de CC.Su compacidad es ventajosa en proyectos que priorizan la eficiencia espacial y el rendimiento, como en las configuraciones de impresión 3D o los dispositivos personalizados que exigen un control de movimiento suave.Su papel en la creación de prototipos y los kits educativos enriquece las experiencias de aprendizaje, lo que permite el descubrimiento práctico.

Transporte y juguetes motorizados

La simplicidad y robustez del L9110 lo convierten en una opción de referencia para juguetes y soluciones de transporte livianas.Las experiencias prácticas demuestran que el uso de tales componentes en los juguetes de los niños aumenta la durabilidad y la fluidez operativa.En vehículos eléctricos livianos, su capacidad para manejar una corriente considerable ofrece una solución económica para aficionados y productores a pequeña escala.Esta aplicación une la innovación con accesibilidad en el tránsito personal.

Sistemas solares

L9110 resulta ventajoso en las aplicaciones solares, incluidos los sistemas de seguimiento solar y modestas configuraciones de energía renovable.El empleo de este controlador aumenta la transformación efectiva de la energía solar en la salida mecánica, lo que mejora el rendimiento del sistema.

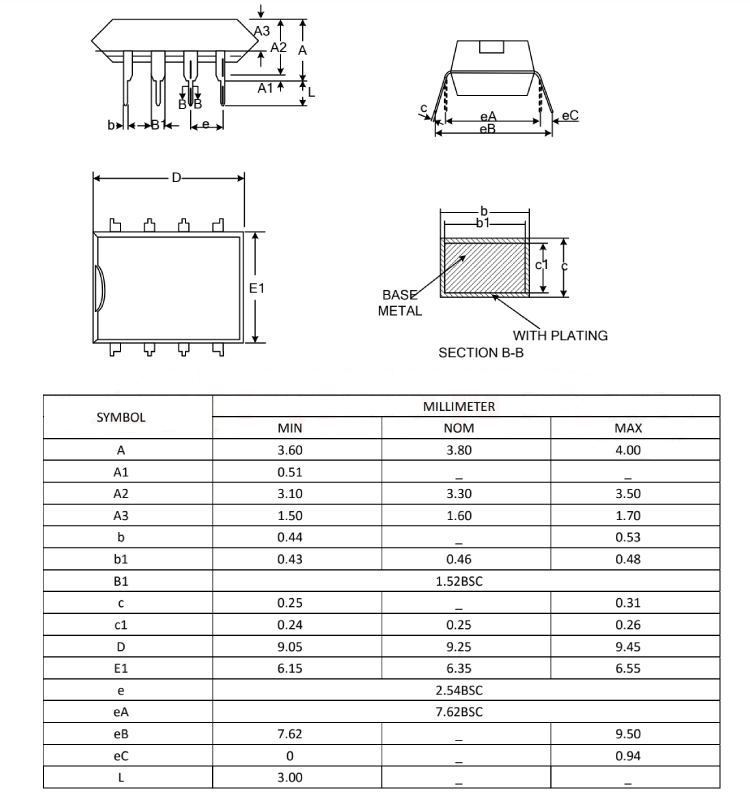

L9110 Huella y dimensiones
