Explorando la interfaz USB de alta velocidad CH341 a la interfaz en serie

El chip CH341 es un convertidor UART USB a serial versátil y rentable diseñado por WCH, ampliamente celebrado por su capacidad para cerrar la brecha entre los sistemas integrados y los dispositivos informáticos modernos.Con su compatibilidad en los estándares USB 1.1 y USB 2.0 y soporte para múltiples protocolos como UART, I2C, SPI e interfaces paralelas, el CH341 se ha convertido en una herramienta necesaria para usted.En este artículo, profundizamos en las características, configuraciones de pin, aplicaciones y consideraciones de diseño del CH341.Ya sea que esté explorando la comunicación del microcontrolador, mejorar los sistemas de control industrial o simplificar los proyectos electrónicos de bricolaje, esta guía proporciona información integral para ayudarlo a aprovechar todo el potencial del CH341.

Catalogar

Configuración de pinout

Pin no (341a)	Pin no (341t)	PIN NO (341H)	Nombre	Tipo de alfiler	Descripción del pin
28	13,20	20	VCC	FUERZA	Un puerto de entrada de potencia positiva requiere una potencia de 0.1UF capacitancia de desacoplamiento
12	11,12	7,18	Gnd	FUERZA	Conexión de tierra pública, tierra para bus USB
9	6	4	V3	FUERZA	Adjunto de la potencia externa de entrada VCC mientras que 3.3V; Conecta una capacitancia de desacoplamiento de 0.01UF afuera mientras 5V
13	9	8	Xi	EN	Entrada del oscilador de cristal, unión de cristal y Capacitancia de oscilador de cristal externo
14	10	9	Xo	AFUERA	Salida opuesta del oscilador de cristal, accesorio de Capacitancia del oscilador de cristal y cristal afuera
10	7	5	UD+	Señal USB	Se conecta directamente al cable de datos D+ del bus USB
11	8	6	Ud-	Señal USB	Se conecta directamente al cable de datos D del bus USB
1	1	1	ACTO#	AFUERA	Después del estado de salida de configuración del dispositivo USB, bajo activo
2	No	2	Rsti	EN	La entrada del reinicio externo, activo con alto nivel, con resistencia desplegable
24	16	No	SCL	Salida de drenaje abierto	La salida de la configuración de la función del chip, con un pull-up Resistencia, conéctese con SCL del chip de configuración de EEPROM en serie
23	15	No	SDA	Abra el drenaje/in	Entrada de la configuración de la función del chip, con pull-up Resistencia, conéctese con SDA del chip de configuración de EEPROM en serie

Características

Característica	Descripción
Interfaz USB	La interfaz del dispositivo USB de velocidad completa se ajusta al USB Especificación Versión 2.0, que requiere solo cristal y capacitancia externa.
ID de proveedor e ID de producto	Opcionalmente, defina la identificación del proveedor, la identificación del producto y el número de lista Uso de un EEPROM en serie de bajo costo externo.
Soporte de fuente de energía	Admite fuentes de potencia de 5V y 3.3V.
Conversión de bajo costo	Convierte directamente el equipo periférico en serie, paralelo impresoras y equipo periférico paralelo.
Embalaje	Disponible en paquetes SOP-28 y SSOP-20, sin plomo, y Compatible con los estándares ROHS.
Compatibilidad de la capa de aplicación	Compatible solo con la capa de aplicación como interfaces se desvían a través de USB.
Simulación en serie	Simula la serie estándar para actualizar periférico equipo o agregar puertos serie adicionales a través de USB.
Compatibilidad de Windows	Totalmente compatible con programas de aplicación en serie en Sistemas operativos de Windows.
Hardware en serie full-duplex	Transmisión en chip y recibe buffers admite 50bps a Tasas de baudios de comunicación de 2Mbps.
Soporte de bit de datos	Admite 5, 6, 7 u 8 bits de datos y varias paridades cheques (impares, pares, en blanco, token o ninguno).
Soporte de señal	Admite la transferencia en serie y recibir señales de habilitación, Señales de enlace de módem y señales de control de velocidad de transferencia.
Interfaz externa	Proporciona interfaces Rs232, Rs485 y Rs422 a través de Equipo de interruptor de nivel.
Acceso de EEPROM	Admite acceso indirecto a la memoria EEPROM en serie externa a través de la comunicación en serie estándar.
Compatibilidad del puerto de impresora	Actualizaciones de impresoras paralelas a las impresoras USB, conformes para Especificaciones USB y compatible con Windows OS.
Soporte de impresora paralela	Compatible con varias impresoras paralelas estándar, Soporte de modos de impresión de baja velocidad y alta velocidad.
Comunicación bidireccional	Admite la comunicación bidireccional IEEE-1284, a lo largo con modos de transferencia individuales y bidireccionales.
Modos de interfaz paralelo	Proporciona EPP (puerto paralelo mejorado) y MEM (memoria Modo) modos de interfaz.
Señales de modo EPP	Suministra señales como#, ds#y wr#, similar a EPP V1.7 o v1.9.
Señales de modo MEM	Suministra señales como A0, Rd#y WR#, similar a la memoria Modo de lectura/escritura.
Interfaz en serie sincrónica	Utiliza la tecnología FlexWire ™ para habilitar 2 cable a 5 hilos Comunicación en serie sincrónica a través del software.
Soporte de punto final de host/maestro	Admite interfaces en serie síncronas de 2 hilos y 4 hilos.
Interfaz de 2 alambres	Suministra cables de señal SCL y SDA y admite cuatro velocidades de transferencia.

Fabricantes

WCH opera como el único fabricante del CH341, enfatizando el papel de la parte en una variedad de aplicaciones electrónicas.Esta exclusividad presenta varias consideraciones para las industrias que dependen del CH341 para sus necesidades operativas.

La fuente de producción única del CH341 introduce vulnerabilidades potenciales dentro de la cadena de suministro.Por ejemplo, si WCH enfrenta retrasos en la producción o encuentra desafíos de control de calidad, la disponibilidad del mercado del CH341 podría verse significativamente afectada.Esta situación enfatiza la importancia de la planificación proactiva.Las empresas pueden beneficiarse de explorar diversas estrategias de abastecimiento o invertir en tecnologías alternativas para aliviar los riesgos vinculados a la dependencia de un solo fabricante.

Variantes

El CH9102 tiene tres variantes, disponibles en dos tipos de paquetes diferentes: SOP-28 y SSOP-20.

Forma de paquete	Ancho de plástico (mm)	Ancho de plástico (mil)	Pitch of Pin (mm)	Pitch of Pin (mil)	Instrucción del paquete	Número de parte
SOP-28	7.62	300	1.27	50	Paquete de contorno pequeño de 28 pines	CH341A
SSOP-20	5.3	209	0.65	25	Retroceder paquete de contorno pequeño de 20 pines	CH341T
SSOP-20	5.3	209	0.65	25	Retroceder paquete de contorno pequeño de 20 pines	CH341H

Alternativas

• CH340

• Ft230x

• CP2102

• PL2303HX

• CH343

• MCP2200

• CP2110

• FT232

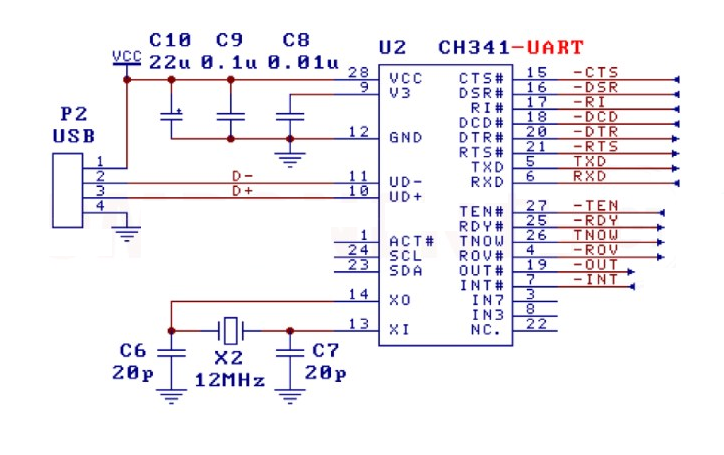

Esquema

La representación esquemática del CH341 actúa como un plano final para comprender su marco operativo.Dominante a este circuito, las líneas de datos USB interfaz directamente con las pines UD+ y UD del chip, lo que permite una comunicación suave con los dispositivos host.Esta conexión sirve como la columna vertebral para la transferencia de datos, un proceso que se ha vuelto cada vez más sustancial en nuestro panorama electrónico interconectado.

Para mantener la estabilidad del circuito, los condensadores se colocan cuidadosamente a través de la fuente de alimentación y el pin V3.Estos componentes contribuyen significativamente a la estabilización de voltaje y la reducción de ruido, los cuales son útiles para preservar la integridad de la señal.En escenarios prácticos, a menudo puede resaltar el papel de estos condensadores, reconociendo su influencia en el rendimiento general del sistema.Un circuito de fuente de alimentación bien estructurado puede evitar el mal funcionamiento y promover la longevidad del dispositivo.Las líneas TX y RX del CH341 requieren conexiones precisas a un microcontrolador o un circuito similar.Se utiliza para que la línea TX se conecte al RX del dispositivo receptor y viceversa, todo mientras se asegura un terreno compartido.Este principio de enrutamiento de señal preciso trasciende conceptos nocionales;Refleja lecciones aprendidas de innumerables implementaciones.Las configuraciones erróneas pueden conducir a desgloses de comunicación, potencialmente descarrilar proyectos y causar una considerable frustración.Por lo tanto, un enfoque meticuloso para el cableado está activo para una integración exitosa.

Además, se utiliza un oscilador de cristal de 12MHz, acompañado por dos condensadores de 20pf, se utiliza para producir la señal de reloj requerida para el CH341.Esta señal de reloj es básica para sincronizar la transmisión de datos, y su estabilidad afecta directamente el rendimiento del chip.En varias aplicaciones, se ha demostrado que una fuente de reloj confiable mejora la eficiencia general de las tareas de procesamiento de datos.Con frecuencia puede investigar configuraciones alternativas de reloj y sus efectos sobre el rendimiento, ilustrando la consideración exhaustiva requerida en el diseño del circuito.

Solución de problemas CH341

Al encontrar dificultades de comunicación con su convertidor USB a serial que emplea el CH341, un proceso de solución de problemas bien estructurado puede mejorar en gran medida sus posibilidades de resolver el problema.

• Comience revisando cuidadosamente todas las conexiones entre el CH341 y los componentes asociados.Preste especial atención a la alineación de las líneas TX (transmisión) y RX (recibir);Incluso una ligera desalineación puede interrumpir la comunicación.Además, verifique que los niveles de voltaje de las señales coincidan con los de los dispositivos que está conectando, ya que cualquier discrepancia puede conducir a un comportamiento impredecible o una falla de comunicación total.

• Una supervisión frecuente durante la resolución de problemas es el cable USB en sí.Si los problemas continúan, puede valer la pena reemplazar el cable existente con otro, ya que un cable defectuoso o subparente puede crear complicaciones notables.La adaptabilidad del CH341 también se extiende a la programación I2C y SPI EEPROMS;Los programadores preparados como el programador BIOS CH341A o CH341 pueden optimizar esta tarea.Familiarizarse con estas herramientas puede ahorrar tiempo y aliviar la frustración.

• Pruebe a fondo el CH341 y asegúrese de que la configuración en serie en su computadora, especialmente la tasa de baudios, sean consistentes con los del dispositivo con el que pretende comunicarse.Un desajuste en estos entornos puede dar lugar a la corrupción de datos o una incapacidad para establecer una conexión.La realización de una prueba de bucle de bucle también es una estrategia práctica para verificar la funcionalidad del CH341;Esto implica conectar los pines TX y RX y verificar que los datos transmitidos coincidan con los datos recibidos.

• En situaciones en las que su computadora no reconoce el circuito integrado (IC), se requiere realizar una revisión exhaustiva de los controladores instalados.Confirme que tiene los controladores apropiados para el CH341, ya que los controladores obsoletos o incorrectos pueden conducir a problemas de reconocimiento.Además, verificar el administrador de dispositivos para cualquier mensaje de error puede ofrecer pistas valiosas con respecto a los problemas subyacentes.

El viaje de resolución de problemas es a menudo un proceso de refinamiento, que requiere paciencia y atención meticulosa al detalle.Al adoptar un enfoque sistemático y basarse en experiencias prácticas de desafíos anteriores, puede navegar estos obstáculos de manera más efectiva.En última instancia, la resolución exitosa de problemas depende de una comprensión profunda tanto de las herramientas disponibles como de las complejidades de los protocolos de comunicación en juego.

Consideraciones de diseño de PCB

Al embarcarse en el viaje de diseño de una PCB que incorpora el CH341, se debe prestar una atención cuidadosa a la colocación estratégica de los condensadores de desacoplamiento muy cerca de los pasadores de chip.Este arreglo reflexivo no solo fortalece la fuente de alimentación, sino que también alivia las fluctuaciones de voltaje que podrían interrumpir el rendimiento del chip.

• Asegurarse de que las líneas D+ y D- se enruten en paralelo y protegidas por tierra o vertido de cobre juegan un papel notable para disminuir el riesgo de interferencia de señal externa.Esta estrategia de diseño está respaldada por una gran cantidad de diseños exitosos, cada uno que revela los beneficios de mejorar la integridad y confiabilidad de los datos.

• Otro aspecto crítico implica mantener los cables de señal cortos entre los pines Xi y XO.Esta práctica ayuda a minimizar las alteraciones de alta frecuencia que podrían arriesgar la comunicación.Con frecuencia puede descubrir que la implementación de la conexión a tierra o la cobertura de cobre para los componentes asociados puede mejorar significativamente la compatibilidad electromagnética general (EMC) de la PCB.Este método no solo ayuda en la reducción de ruido, sino que también fomenta un entorno operativo más estable.

• El posicionamiento del puerto USB garantiza una consideración cuidadosa también;Colocarlo cerca del CH341 permite el enrutamiento directo de las líneas de datos, que es necesaria para preservar la integridad de la señal.Es aconsejable limitar el número de VIA en las líneas de datos, ya que cada una a través de la introducción de capacitancia e inductancia adicionales que pueden comprometer la calidad de la señal.A menudo, puede reflexionar sobre las experiencias pasadas donde minimizar las vías dieron como resultado mejoras de rendimiento notables, principalmente en aplicaciones de alta velocidad.

Usos de CH341

El chip CH341 se destaca como un elemento altamente adaptable dentro del sector electrónico, con una serie de aplicaciones que van mucho más allá de la funcionalidad básica.Su incorporación en diversos sistemas enfatiza su relevancia en la tecnología contemporánea, especialmente en campos como la programación de microcontroladores, la depuración y las pruebas.La capacidad del chip para interactuar con múltiples protocolos representa que se requiere en los sistemas de control industrial, donde la precisión y la confiabilidad son imprescindibles.

Programación y depuración de microcontroladores

Dentro del dominio de la programación del microcontrolador, el CH341 actúa como un enlace dinámico entre el programador y el microcontrolador.Esta conexión no solo facilita las cargas de código, sino que también admite la depuración.El proceso de depuración a menudo requiere una serie de ajustes iterativos basados ​​en la retroalimentación del sistema, lo que puede ser desafiante y gratificante.Puede indicar que una comprensión completa de las características de CH341 puede mejorar en gran medida la eficiencia de este proceso iterativo, fomentando una sensación de logro y dominio.

Sistemas de control industrial

El impacto del CH341 en los sistemas de control industrial es notable.Su capacidad para comunicarse con varios dispositivos garantiza una integración suave en configuraciones preexistentes.Esta flexibilidad se utiliza, principalmente en entornos donde los sistemas más antiguos coexisten con tecnologías modernas.Puede utilizar el CH341 con frecuencia para observar una mejor confiabilidad del sistema y un tiempo de inactividad disminuido, ya que agiliza la comunicación entre diferentes componentes, lo que finalmente conduce a una sensación de satisfacción en su trabajo.

Proyectos electrónicos de bricolaje

El CH341 desbloquea un tesoro de oportunidades en proyectos electrónicos de bricolaje.Su rentabilidad y diseño accesible lo convierten en una opción atractiva para usted.Puede compartir que sus experimentos con el CH341 han profundizado su comprensión de la comunicación en serie y la interfaz del dispositivo.Este compromiso práctico no solo cultiva habilidades, sino que también provoca creatividad e innovación, influyendo un sentido de alegría en el proceso de aprendizaje.

Soporte de dispositivos heredados

La presencia duradera de dispositivos heredados en varias industrias presenta un desafío distinto.El CH341 proporciona una solución valiosa al permitir que los sistemas contemporáneos interactúen con tecnologías más antiguas.Esta funcionalidad es especialmente ventajosa en los sectores donde la actualización del equipo no es práctico debido a limitaciones financieras o problemas de compatibilidad.Puede revelar que el empleo del CH341 puede prolongar la vida operativa de los sistemas heredados, permitiendo avances graduales hacia las tecnologías modernas, lo que puede brindar tranquilidad a las organizaciones que navegan por esta transición.

Automatización y robótica

En los campos de la automatización y la robótica, el CH341 cumple un papel importante en la facilitación de la comunicación entre microcontroladores y otros componentes.Su versatilidad permite la integración de diversos sensores y actuadores, mejorando así las capacidades de los sistemas robóticos.Las aplicaciones reales han demostrado que los equipos aprovechan de manera efectiva el CH341 a menudo alcanzan niveles elevados de automatización, lo que finalmente resulta en una mayor productividad y una sensación de satisfacción en sus proyectos.

USB a conversiones en serie

El CH341 se reconoce principalmente por su competencia en la conversión de USB a puertos serie RS485, RS232 y TTL.Esta funcionalidad es vibrante para las aplicaciones que requieren conectividad USB para dispositivos que generalmente dependen de la comunicación en serie.Puede comentar que el CH341 simplifica el proceso de conexión entre las computadoras modernas y los dispositivos más antiguos, promoviendo un flujo de trabajo más eficiente en entornos donde ambas tecnologías están en juego.Esta integración perfecta fomenta una sensación de facilidad y productividad.

Huella y dimensión

Puede encontrar los dibujos mecánicos y las dimensiones del chip CH341 aquí.Estas dimensiones son ideales para crear huellas personalizadas para el diseño de PCB o el modelado CAD.
