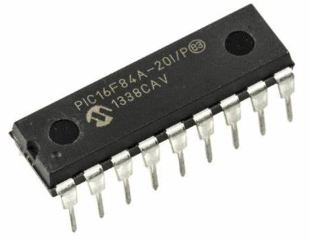

Todo sobre PIC16F84A Microcontroller

Los controladores de la interfaz periférica (PICS) en 1993 revolucionaron el panorama del microcontrolador, ofreciendo soluciones programables que equilibran la simplicidad con la funcionalidad.Entre estos, el PIC16F84A de Microchip Technology se ha convertido en un modelo destacado, famoso por su adaptabilidad y confiabilidad en una amplia gama de aplicaciones.Desde proyectos hasta sistemas de automatización avanzados, este microcontrolador combina eficiencia, rentabilidad y diseño accesible, lo que lo convierte en una elección popular en industrias y plataformas educativas.Este artículo profundiza en los atributos técnicos, la arquitectura y las aplicaciones reales del PIC16F84A, descubriendo por qué sigue siendo una parte básica de la electrónica moderna y una piedra angular de la innovación en sistemas integrados.Esta guía ofrece información valiosa sobre lo que hace que el PIC16F84A sea un microcontrolador atemporal.

Catalogar

Descripción general del microcontrolador PIC16F84A

El PIC16F84A, un microcontrolador de 8 bits diseñado por Microchip Technology, presenta un paso notable de su predecesor, el PIC16C84, lanzado en 1998. Este dispositivo presenta una formidable CPU RISC, que aumenta la velocidad de procesamiento y la eficiencia del rendimiento.Abarca un temporizador de 8 bits y admite la programación en serie, que atiende a interacciones y comunicaciones de dispositivos eficientes, lo que refleja su deseo de conexión y claridad.Operando a una frecuencia de reloj de 20MHz, el PIC16F84A equilibra sus recursos de memoria con 64 bytes de EEPROM para retención de datos, 1K de memoria del programa y 8 bytes de memoria de datos.Equipado con 13 pines GPIO adaptables, es adecuado para diversos usos, que van desde proyectos simples de bricolaje hasta aplicaciones intrincadas a nivel profesional.

La aparición del PIC16F84A significó un momento clave en la tecnología de microcontroladores, avanzando más allá de su predecesor, el PIC16C84.La integración de una CPU RISC no solo aumenta sus habilidades informáticas, sino que también mejora la complejidad y la eficiencia de las posibilidades de programación.Esto es principalmente útil para operaciones cronometradas y programación de tareas habilitadas por el temporizador de 8 bits, similar a su búsqueda de la gestión del tiempo y la eficiencia.La experiencia ha demostrado que este conjunto de características armoniosas admite una integración suave en los sistemas existentes, mejorando así la interacción del usuario sin comprometer las capacidades.

La arquitectura de memoria de Microcontroller, cuidadosamente diseñada, separa el programa y el almacenamiento de datos, proporcionando una base para ejecutar instrucciones y recuperar datos de manera efectiva.La inclusión de 64 bytes de EEPROM como almacenamiento no volátil sirve aplicaciones que deben mantener datos entre los ciclos de energía, resonando con su necesidad de memoria y continuidad.Esta configuración de memoria distintiva ha demostrado su valor en la configuración industrial, lo que le permite optimizar la eficiencia del programa al tiempo que salvaguarda la integridad de los datos.

Diseño de pasador

Número (s) de PIN (s)	Nombre (s) de PIN (s)	Descripción
1, 2, 3, 6, 7, 8, 9, 10, 11, 12, 13, 17, 18	Alfileres gpio	Estos 13 pines GPIO se pueden configurar de forma independiente como entrada o salida digital.Cada pin puede suministrar o absorber una corriente máxima de 25 mA, suficiente para conducir LED pero no relés o motores de CC.
4	MCLR	Pin de borde de memoria (activo bajo) utilizado para restablecer el dispositivo. Cuando está conectado a GND, restablece el microcontrolador.
5	Gnd	Pasador de tierra, conectado al terminal negativo del fuente de alimentación.
14	VDD	Pasador de suministro de voltaje, conectado al terminal positivo de la fuente de alimentación.El microcontrolador funciona a un voltaje de suministro de 5 V.
15, 16	OSC1/OSC2	Pasadores de oscilador de cristal.Admite una frecuencia de hasta 20 MHz. Las frecuencias más altas aumentan el consumo de energía.Use un cristal de 20 mHz con dos 22PF condensadores en estos alfileres.

Características y especificaciones técnicas

Característica/especificación	Descripción
Pins de E/S	13 pines de E/S, configurables individualmente como entrada o producción.
Memoria de la época	64 bytes, utilizados para el almacenamiento de datos.
Memoria del programa	Memoria del programa 1K.
RAM	68 bytes.
Registros	Dos tipos: Registros de propósito general (GPR) para arbitrarios Valores y registros de funciones especiales (SFR) para controlar las funciones del dispositivo.
Compiladores	Admite MPLAB C18 y Mikroc Pro.El código escrito genera Un archivo hexadecimal para el microcontrolador.
Bancos de carnero	Incluye 4 bancos;Se deben seleccionar bancos específicos antes Acceso a registros.
Módulo de usart	Sí, incluye un módulo de USART.
Memoria flash	Basado en 8 bits, adecuado tanto para la creación de prototipos como para producción.
Ancho de autobús	8 bits.
Tipos de paquetes	18 pines disponibles en paquetes SSOP PDIP, SOIC o 20 pines.
Velocidad del procesador	5 millones de instrucciones por segundo (MIPS).
Tamaño de la memoria del programa	1750 bytes.
Voltaje de funcionamiento	Varía de 2 V a 5.5V.
Oscilador interno	No disponible.
Oscilador externo	Admite hasta 20MHz.

Funciones centrales

El microcontrolador combina características que mejoran el rendimiento y la adaptabilidad en diversas aplicaciones electrónicas.La clave entre ellos es la programación serie en circuito (ICSP), que permite la programación directa a través de un módulo USART sin eliminar el chip, racionalizar el desarrollo y fomentar un flujo de trabajo perfecto.

Un temporizador de vigilancia integrado garantiza la confiabilidad del sistema al restablecer automáticamente durante las anomalías, vital para operaciones ininterrumpidas.El temporizador de 8 bits, con funciones de temporizador y contador y fuentes de reloj seleccionables, ofrece precisión y flexibilidad para varios casos de uso.La eficiencia energética se ve reforzada por un modo de suspensión, interrumpible externamente, ideal para dispositivos con baterías al conservar la energía y el soporte del diseño sostenible.Una característica de reinicio de poder garantiza un inicio estable, evitando un comportamiento impredecible y mejorando la confiabilidad, especialmente en la electrónica de consumo.

Estas funciones avanzadas destacan la versatilidad del microcontrolador y la importancia de la resolución de problemas y la gestión de energía en el diseño electrónico moderno, impulsando el desarrollo de productos eficiente y confiable.

Comprender la arquitectura del microcontrolador PIC16F84A

Dentro del universo expansivo de los sistemas integrados, la arquitectura del microcontrolador PIC16F84A se destaca por sus características duraderas y su diseño experto.En el núcleo de esta arquitectura se encuentra la memoria del programa Flash.Este tipo distintivo de código de programa de tiendas de memoria no volátiles y ofrece la ventaja distintiva de ser reescribido hasta mil veces.Dicha capacidad extiende significativamente la vida útil del microcontrolador, lo que lo convierte en un favorito para el desarrollo iterativo y las anomalías de software.En los contextos tecnológicos modernos, la memoria flash brilla para mantener la integridad del firmware que necesita actualizaciones frecuentes.

Gestión de la memoria y bancos

La estructura de RAM eficiente dentro del microcontrolador aprovecha la conmutación bancaria, un enfoque que divide la memoria en bancos separados.Esta técnica es clave para ejecutar operaciones complejas y gestionar sabiamente recursos limitados, lo que resuena con sistemas donde el uso de bytes juiciosos influye profundamente en las métricas generales de rendimiento.Los registros de funciones especiales (SFR) poseen roles designados que agilizan los procesos centrales, como las tareas de entrada/salida, mejorando así la utilización de los recursos disponibles.

Eeprom y persistencia de datos

La memoria de EEPROM es reconocida por su confiabilidad robusta y puede soportar la reescritura hasta un millón de veces.Esto lo convierte en un candidato perfecto para almacenar datos que sufre cambios poco frecuentes, pero requiere retención a través de ciclos de energía.Dicha permanencia es muy ventajosa en escenarios que involucran configuraciones de configuración o constantes de calibración, donde se valoran la estabilidad de los datos y la longevidad.Con frecuencia puede capitalizar esta resistencia para eludir la complejidad de soluciones de almacenamiento externas adicionales.

Registros y fluidez operativa

Registros como el contador del programa, el registro W y el registro de estado aseguran que el microcontrolador funcione con precisión y fluidez.El contador del programa, básico para las secuencias de instrucciones de pedido, incorpora un principio central de la programación integrada, lo que afecta la gestión precisa del flujo de control.El registro W toma el centro del escenario en la ejecución de operaciones aritméticas y lógicas, destacando la aptitud del microcontrolador para manejar tareas computacionales.Mientras tanto, el registro de estado ofrece información valiosa sobre el estado del sistema, que sirve como base para ajustar el rendimiento y la confiabilidad del sistema de refinación.Las lecciones aprendidas a través de estas ideas frecuentemente se traducen en avances tangibles en robustez y eficiencia del sistema.

Microcontrolador PIC16F84A con sensor ultrasónico HC-SR04 para medición de distancia

Explorar la interfaz entre un microcontrolador PIC16F84A y un sensor ultrasónico HC-SR04 revela una instancia cautivadora de adaptabilidad del microcontrolador.Este sistema utiliza el eco del sensor y los pasadores de activación para medir distancias, ofreciendo un desafío atractivo que refleja su curiosidad por los invisibles.Los componentes electrónicos primarios que facilitan esta tarea consisten en el microcontrolador, el sensor y una pantalla LCD para mostrar distancias en centímetros.A través de una programación hábil, el microcontrolador gestiona con precisión las señales de activación y eco, lo que permite mediciones de distancia precisas y confiables.Los implementadores a menudo encuentran una satisfacción única para comparar este proceso con las aplicaciones que requieren medición exacta, como la navegación en robótica y la detección de obstáculos.

Enfoque y consideraciones programáticas

Para lograr la integración sin problemas, la configuración de Timer0 para interpretar el pulso de eco del sensor demuestra la naturaleza adaptable de la programación de microcontroladores.Utilizando un programa escrito en C, el sistema inicializa y orquesta las funciones de entrada/salida, asegurando cálculos de distancia meticulosos y LCD.Los elementos graves del proceso incluyen configurar el MCU, enviar pulsos de activación y distancias de computación con un sincronización precisa.El bucle principal verifica constantemente y actualiza la pantalla LCD con datos de distancia reales, que se alinea con las expectativas de las aplicaciones actuales.Los observadores en este campo pueden extraer información del hecho de que las técnicas análogas se aplican regularmente en contextos industriales, donde el tiempo preciso influye profundamente en la eficiencia y la seguridad.

A medida que se refina la capacidad del microcontrolador, anticipando condiciones variables, como las fluctuaciones en la temperatura ambiente que afectan la velocidad del sonido, gana importancia.Reflexionando sobre esto, adaptar el sistema a los cambios ambientales puede mejorar en gran medida su efectividad y confiabilidad en varios escenarios.Este enfoque de pensamiento a futuro mejora el rendimiento técnico al tiempo que resuena con las prácticas de ingeniería de sonido, donde considerar que los factores ambientales da forma significativamente a las estrategias de diseño.

Diversas aplicaciones en tecnología

Sistemas automotrices

El PIC16F84A encuentra su lugar en el mundo automotriz, apreciado por su competencia en la gestión del poder.Juega roles en unidades de control del motor, sistemas de frenado antibloqueo e iluminación adaptativa.Su almacenamiento EEPROM proporciona una retención de datos confiable, ayudando en la operación perfecta de los vehículos.A partir de experiencias prácticas, puede admirar su bajo consumo de energía, que es un gran activo en vehículos eléctricos, donde la energía de conservación se prioriza constantemente.

Electrodomésticos

En el dominio de los electrodomésticos, el PIC16F84A se destaca por su rendimiento confiable.Presente en lavadoras, refrigeradores y aires acondicionados, orquesta sus interfaces y gestión de lógicos.La capacidad del microcontrolador para hacer malabarismos con operaciones complejas atrae eficientemente a su ansioso por adoptar el mercado doméstico inteligente en evolución.Las características mejoradas como la detección de fallas y el diagnóstico remoto han allanado el camino para electrodomésticos más innovadores y centrados en el usuario.

Control industrial

Dentro del paisaje industrial, el PIC16F84A es un componente dinámico en los sistemas de control que incluye cintas transportadoras y brazos robóticos en la fabricación.Su competencia en la interfaz con protocolos como SPI, I2C y UART permite un control de maquinaria preciso.Puede recomendar su resiliencia en entornos desafiantes, lo que lo convierte en una mejor opción para los sistemas de automatización conocidos por sus necesidades de estabilidad.Sirve como piedra clave en la búsqueda de una mayor eficiencia y productividad.

Electrónica portátil

En la esfera de la electrónica portátil, la eficiencia energética del microcontrolador y la programación flexible son muy beneficiosos.Se integra en dispositivos como cámaras digitales, reproductores de MP3 y portátiles, donde el uso de energía afecta directamente la duración de la batería.Puede considerar el PIC16F84A como un activo valioso para su forma y adaptabilidad compactas, lo que facilita la integración en diseños de productos más pequeños y futuros.Mantiene un equilibrio armonioso entre el rendimiento y el uso de energía, un atributo muy valorado en el ámbito de la innovación tecnológica portátil.

Proyectos y educación de bricolaje

Más allá de su alcance comercial, el PIC16F84A tiene importancia en proyectos de bricolaje y entornos educativos.Su naturaleza directa y su extensa documentación lo invitan a cavar en la electrónica y comprender los conceptos básicos de los sistemas integrados.Los proyectos varían desde pantallas LED simples hasta complejas configuraciones de automatización del hogar.Hay un rico aliento para explorar los conceptos básicos del microcontrolador, fomentar la creatividad y los talentos de resolución de problemas que influyen positivamente en sus futuras carreras.
