EPF8820AQC208-4 FPGA: características, especificaciones, programación y hoja de datos

Esta guía se trata de EPF8820AQC208-4, un chip potente y flexible llamado FPGA (matriz de compuerta programable de campo).Este chip se utiliza para crear sistemas digitales personalizados como los que se encuentran en AI, redes 5G, dispositivos inteligentes y máquinas de fábrica.En esta guía, aprenderá qué puede hacer el chip, sus características principales, cómo funciona y cómo programarlo para diferentes tareas.

Catalogar

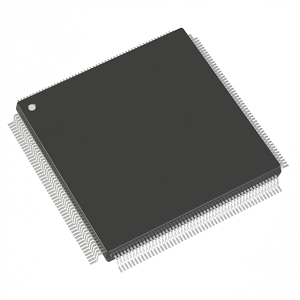

EPF8820AQC208-4 Descripción general

El EPF8820AQC208-4 es parte de la serie Flex 8000 de Intel de matrices de compuerta programables de campo (FPGA), originalmente diseñada por Altera.Este modelo presenta 84 bloques de matriz lógica (LABS) y ofrece 152 pines de entrada/salida encerrados en un paquete plano Quad (QFP) de 208 pines.Esta serie es conocida por combinar la arquitectura detallada y la capacidad de registro extensa de los FPGA tradicionales con la velocidad y los retrasos de interconexión predecibles de los dispositivos lógicos programables borrables (EPLD), lo que lo convierte en una opción versátil para aplicaciones como el procesamiento de señal digital y la manipulación de la ruta de datos.Los dispositivos Flex 8000, incluido el EPF8820AQC208-4, se distinguen por su interfaz de E/S multivoltt, lo que les permite adaptarse a diversos voltajes del sistema, aumentando la compatibilidad del sistema y la flexibilidad.Esta característica es útil en entornos digitales complejos donde los niveles de voltaje variables son comunes.La familia también incluye otros modelos como EPF81500A, EPF81188A, EPF8820A y EPF8636A, todos compartiendo características similares pero adaptadas para diferentes necesidades de escala.

Si está buscando aprovechar la tecnología FPGA avanzada para su negocio, considere realizar un pedido masivo con nosotros porque el EPF8820AQC208-4 ofrece una impresionante combinación de rendimiento y flexibilidad.

EPF8820AQC208-4 Modelos CAD

EPF8820AQC208-4 símbolo

EPF8820AQC208-4 Huella

EPF8820AQC208-4 Modelo 3D

EPF8820AQC208-4 Características

• Capacidad lógica: El EPF8820AQC208-4 está equipado con 8,000 puertas lógicas y 672 elementos lógicos, proporcionando una plataforma robusta para implementar funciones digitales complejas.Esta alta capacidad lógica permite implementaciones de diseño versátiles, que atienden a una amplia gama de tareas computacionales y diseños de lógica digital.

• Pines de entrada/salida: Con 152 pines de entrada/salida, este FPGA ofrece amplias opciones de conectividad, por lo que es muy adaptable a múltiples requisitos de interfaz.Esta característica garantiza que pueda administrar múltiples flujos de datos simultáneamente, ideales para aplicaciones que requieren una alta conectividad como los sistemas de telecomunicaciones y el complejo procesamiento de señal digital.

• Bloques lógicos configurables (CLB): El dispositivo incluye 84 bloques lógicos configurables, que son las características arquitectónicas principales que proporcionan la flexibilidad para implementar circuitos lógicos personalizados.Cada CLB se puede programar para realizar una variedad de funciones lógicas, lo que mejora la adaptabilidad del FPGA a los requisitos específicos del proyecto.

• Voltaje de funcionamiento: Este FPGA funciona dentro de un rango de voltaje de suministro de 4.75V a 5.25V, alineándose con los requisitos de energía de los sistemas digitales estándar.Este rango de voltaje garantiza un funcionamiento y compatibilidad estables con circuitos digitales típicos de 5V, minimizando la necesidad de componentes de regulación de voltaje adicionales.

• Rango de temperatura: Diseñado para funcionar de manera efectiva en un rango de temperatura de 0 ° C a 70 ° C, el EPF8820AQC208-4 es adecuado para la operación en la mayoría de los entornos controlados.Esta flexibilidad de temperatura garantiza un rendimiento confiable en una variedad de entornos, desde aplicaciones industriales hasta electrónica de consumo, donde las fluctuaciones de temperatura pueden ser una preocupación.

EPF8820AQC208-4 Diagrama de bloques

El diagrama ilustra la arquitectura interna de la serie Altera Flex 8000 FPGA, específicamente para el EPF8820AQC208-4 dispositivo.En el núcleo de la estructura están los bloques de matriz lógica (Labs), que son grupos de elementos lógicos (LES).Estos laboratorios se distribuyen a través del chip y sirven como bloques de construcción principales para implementar funciones lógicas.Cada LE dentro de un laboratorio puede realizar operaciones lógicas básicas, y los laboratorios trabajan juntos para implementar sistemas digitales complejos.Alrededor de los laboratorios hay elementos de E/S (IOE), que se colocan a lo largo de la periferia del dispositivo.Estos IO manejan la interacción entre la lógica interna y las señales externas, haciéndolos importantes para integrar el FPGA con otros componentes en un sistema.Los IOE se conectan a la lógica interna a través de la interconexión de FastTrack, una red de enrutamiento dedicada que vincula eficientemente los IO, los laboratorios y otros componentes internos.Esta interconexión permite que las señales se muevan rápidamente a través del FPGA, asegurando el procesamiento de datos de alta velocidad y las rutas de comunicación confiables.

EPF8820AQC208-4 Especificaciones

Tipo	Parámetro
Fabricante	Altera/Intel
Serie	Flex 8000
Embalaje	Bandeja
Estatus de parte	Obsoleto
Número de laboratorios/CLB	84
Número de elementos lógicos/celdas	672
Número de E/S	152
Número de puertas	8000
Voltaje - suministro	4.75V ~ 5.25V
Tipo de montaje	Montaje en superficie
Temperatura de funcionamiento	0 ° C ~ 70 ° C (TA)
Paquete / estuche	208-BFQFP
Paquete de dispositivos de proveedor	208-PQFP (28x28)
Número de producto base	EPF8820

EPF8820AQC208-4 Aplicaciones

Inteligencia artificial (IA)

El FPGA se utiliza en AI para acelerar los algoritmos de aprendizaje automático y permitir implementaciones eficientes de la red neuronal.Su capacidad para reconfigurar rápidamente le permite adaptarse a diferentes modelos y tareas de IA, por lo que es un componente valioso en el desarrollo de aplicaciones de IA receptivas.

Tecnología 5G

En las comunicaciones 5G, las capacidades de procesamiento robustas del EPF8820AQC208-4 son excelentes para administrar protocolos complejos y manejar grandes volúmenes de datos.Esto lo hace ideal para estaciones base e infraestructura de red que requieren procesamiento y rendimiento de datos de alta velocidad.

Computación en la nube

El FPGA se emplea en entornos de computación en la nube para mejorar las velocidades de procesamiento de datos y mejorar la eficiencia de la carga de trabajo.Su versatilidad en el manejo de tareas paralelas lo convierte en una excelente opción para acelerar las aplicaciones y servicios basados ​​en la nube.

Tecnología inalámbrica

Es parte integral de los sistemas de comunicación inalámbrica, que respalda una variedad de tecnologías desde Wi-Fi hasta redes celulares avanzadas.La capacidad del FPGA para procesar múltiples protocolos de comunicación hace que sea necesario para el desarrollo y la mejora de los dispositivos inalámbricos.

Control industrial

En entornos industriales, el EPF8820AQC208-4 se utiliza en sistemas de automatización donde la precisión y la confiabilidad son importantes.Facilita el control y el monitoreo de los procesos industriales, contribuyendo a una mayor eficiencia y seguridad en entornos de fabricación.

Internet de las cosas (IoT)

El FPGA juega un papel en las infraestructuras de IoT mediante el procesamiento y el análisis de datos de una multitud de sensores y dispositivos.Esta capacidad es clave para habilitar ciudades inteligentes, casas inteligentes y otras aplicaciones de IoT donde se requiere una toma de decisión rápida basada en datos del sensor.

Equipo médico

En el campo de la medicina, el EPF8820AQC208-4 mejora las capacidades de los equipos de diagnóstico e imágenes, así como los sistemas de monitoreo de pacientes.Su poder de procesamiento garantiza un análisis rápido y preciso en el diagnóstico y el tratamiento médicos.

EPF8820AQC208-4 Partes similares

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

EPF8820AQC208-4 Ventajas

Capacidades de procesamiento paralelo

El EPF8820AQC208-4 sobresale en entornos que requieren operaciones múltiples simultáneas debido a su arquitectura de procesamiento paralelo inherente.Esta capacidad le permite superar a los microcontroladores y procesadores tradicionales que procesan tareas secuencialmente, lo que lo hace ideal para aplicaciones como el procesamiento de videos, la manipulación de datos complejos y el monitoreo del sistema.

Reconfigurabilidad de hardware

Uno de los destacados de la FPGA es su capacidad de reconfigurarse después del despliegue.Esta reconfigurabilidad significa que puede actualizar la funcionalidad del dispositivo y adaptarse a nuevos estándares o protocolos sin la necesidad de reemplazo de hardware.Esta flexibilidad es valiosa en las industrias donde los avances tecnológicos son rápidos y frecuentes, lo que permite la utilidad prolongada de dispositivos y la protección de la inversión.

Personalización para aplicaciones específicas

El dispositivo permite una personalización profunda para cumplir con los requisitos precisos de usuario o aplicación de aplicación.Puede programar el FPGA para realizar funciones lógicas especializadas, optimizando el dispositivo para tareas específicas, lo que a su vez mejora el rendimiento y la eficiencia.Este nivel de personalización es una ventaja en aplicaciones personalizadas y de nicho donde las soluciones estándar son inadecuadas.

Prototipos y desarrollo rápido

El EPF8820AQC208-4 admite prototipos rápidos, lo que permite iterar y refinar sus diseños rápidamente.Esta rápida capacidad de desarrollo reduce el tiempo de comercialización para nuevos productos y permite a las empresas responder más rápidamente a las necesidades del mercado o los cambios tecnológicos.Es una ventaja en los sectores competitivos donde ser primero puede definir el liderazgo del mercado.

Integración de múltiples funciones

Con su capacidad lógica sustancial y numerosas opciones de E/S, el FPGA puede integrar múltiples funciones en un solo chip.Esta integración reduce la necesidad de múltiples componentes distintos, simplificando el diseño, reduciendo la huella de hardware y potencialmente reduciendo los costos.Dicha integración es beneficiosa para crear dispositivos electrónicos más compactos y eficientes, particularmente en electrónica y sistemas integrados.

EPF8820AQC208-4 Pasos de programación

1. Entrada de diseño: Este paso implica definir los circuitos lógicos y las funcionalidades del sistema que implementará el FPGA.Puede usar diferentes métodos, como captura esquemática, lenguajes de descripción de hardware como AHDL, VHDL o Verilog y edición de forma de onda.El software de desarrollo Max+II de Altera proporciona herramientas para todos estos métodos, facilitando la entrada y la organización de su diseño.

2. Compilación y síntesis: Después de ingresar el diseño, debe ser compilado y sintetizado.Este proceso implica traducir el diseño de alto nivel en un formato que se mapea en la variedad física de bloques lógicos y arquitectura de enrutamiento de FPGA.La herramienta de síntesis dentro de Max+Plus II verifica los errores lógicos, optimiza el diseño para la velocidad y el área, y la prepara para la implementación física en el FPGA.

3. Análisis de simulación y sincronización: Antes de programar físicamente el FPGA, es importante simular el diseño para garantizar que se comporte como se esperaba.La simulación ayuda a verificar la corrección funcional y el análisis de tiempo, lo que garantiza que todas las operaciones dentro del FPGA cumplan con las restricciones de tiempo especificadas.Este paso ayuda a identificar y corregir errores antes de la configuración, ahorrando tiempo y recursos involucrados en la depuración de la configuración posterior.

4. Generación de datos de configuración: Una vez que el diseño está verificado y listo, el siguiente paso es generar los datos de configuración.Estos datos son un archivo binario que contiene toda la información necesaria para configurar los bloques y conectividades lógicas del FPGA según el diseño.Este archivo es generado por el software de desarrollo y se utiliza para programar el FPGA.

5. Configuración del dispositivo : Una vez que se preparan los datos de configuración, el EPF8820AQC208-4 FPGA puede programarse utilizando varios métodos adecuados para diferentes requisitos del sistema.La configuración de la serie activa (AS) permite que el FPGA controle el proceso, conectándose directamente a un dispositivo de configuración en serie.Alternativamente, en el método Active Paralel Up/Down (APU/APD), el FPGA carga datos de un dispositivo de configuración paralelo, administrando activamente el flujo de datos.Para configuraciones más simples, la opción Passive Serial (PS) permite a un controlador externo enviar datos de serie directamente al FPGA sin su intervención en el proceso de control.Por último, el enfoque pasivo paralelo sincrónico/asincrónico (PPS/PPA) utiliza un bus de datos paralelo controlado por un controlador externo para programar el FPGA.La selección de un esquema de configuración está dictada principalmente por las necesidades específicas de la aplicación y los recursos disponibles en la arquitectura del sistema, asegurando flexibilidad y adaptabilidad en la implementación de FPGA.

7. Reconfiguración en el sistema: Esta característica permite que el FPGA se reprogue mientras aún está operativo dentro del sistema.Esto es útil para aplicaciones que requieren actualizaciones sin tiempo de inactividad o para sistemas que deben adaptarse a nuevas funcionalidades sin cambios de hardware.Implica reconfiguración parcial o completamente de la FPGA cargando nuevos datos de configuración mientras mantiene el sistema activo.

EPF8820AQC208-4 Dimensiones de empaquetado

• Tipo de paquete: PQFP de 208 pines (paquete plano de plástico cuádruple)

• Tamaño del paquete: 28 mm x 28 mm

• Tipo de montaje: Soporte de superficie

EPF8820AQC208-4 Fabricante

El EPF8820AQC208-4 se fabrica por Intel, después de su adquisición de Altera Corporation en 2015. Desarrollado originalmente por Altera como parte de la serie Flex 8000 de FPGA, este dispositivo refleja el legado de Altera en la producción de dispositivos lógicos programables flexibles de alta densidad adaptados para diseños digitales personalizados.Después de la adquisición, Intel integró las líneas de productos de Altera en su grupo de soluciones programables, asegurando el apoyo continuo y el avance de las tecnologías FPGA bajo la marca Intel.Como resultado, el EPF8820AQC208-4 ahora se reconoce oficialmente como un producto Intel FPGA, aunque conserva su número de pieza original de Altera.

Conclusión

El EPF8820AQC208-4 se destaca como una solución flexible y potente para los sistemas digitales modernos que exigen procesamiento de alta velocidad, integración a nivel de sistema y reconfigurabilidad de campo.Respaldado por el Legacy de Intel y la excelencia en el diseño de Altera, admite diversas aplicaciones desde el aprendizaje automático hasta la comunicación inalámbrica y la automatización industrial.Esta guía equipa información para aprovechar las capacidades completas de este FPGA, ya sea que esté creando prototipos, escalando la producción o optimización de flujos de trabajo digitales avanzados.

Hoja de datos pdf

EPF8820AQC208-4 Hojas de datos:

Flex 8000.pdf
