Módulo RTC DS3231 explicado: diagrama de pines, especificaciones e interfaz de microcontroladores

En una era en la que la cronometraje precisa es lo último al progreso tecnológico, los dispositivos de reloj en tiempo real (RTC) han surgido como componentes requeridos en innumerables aplicaciones.Desde sistemas GPS que exigen una precisión de sincronización incomparable hasta operaciones de servidor que dependen de una sincronización confiable, los módulos RTC sustentan la funcionalidad de los sistemas modernos.Equipados con copias de seguridad de la batería, estos dispositivos funcionan a la perfección incluso durante las interrupciones de energía, asegurando el seguimiento del tiempo ininterrumpido en escenarios serios.Entre la miríada de módulos RTC disponibles, el DS3231 se destaca como un sello distintivo de precisión y confiabilidad.Con su oscilador de cristal compensado con temperatura y características avanzadas, se ha convertido en un favorito.Este artículo profundiza en las capacidades del DS3231, mostrando su integración con las plataformas Arduino, explorando sus diversas aplicaciones y destacando las innovaciones técnicas que lo convierten en una piedra angular en proyectos sensibles al tiempo.

Catalogar

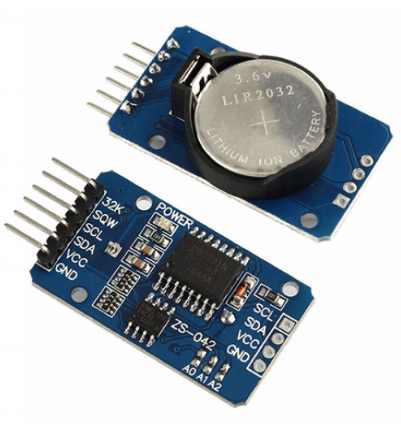

Descripción general del módulo RTC DS3231

El DS3231 El módulo RTC brilla con su precisión excepcional, adeudada al oscilador de cristal compensado por temperatura incrustado dentro.Su importancia se hace evidente en escenarios impredecibles, donde las interrupciones de energía podrían desafiar la continuidad del cronometraje, sin embargo, el respaldo de la batería del módulo mantiene su funcionamiento sin esfuerzo.El módulo captura el tiempo con una atención meticulosa a segundos, minutos y horas.Además, proporciona detalles integrales del calendario, incluidos el día, el mes y el año, adaptables a los formatos de 12 horas o las 24 horas.El resonador de cristal a bordo reduce significativamente la deriva del tiempo, asegurando una consistencia de cronometraje incomparable.

El DS3231 se encuentra requerido en una miríada de proyectos electrónicos que requieren una gestión precisa del tiempo.Los ejemplos incluyen sistemas de registro de datos y aplicaciones de programación.El módulo garantiza que las actividades se realicen de manera confiable y puntual.Su colaboración con el EEPROM AT24C32 amplía las opciones de almacenamiento de datos, que se suma a la versatilidad del proyecto.Puede valorar esta combinación, que simplifica el manejo de datos y refuerza la precisión.Esta sinergia ilustra una profunda comprensión de incorporar características avanzadas del módulo, en última instancia, simplificando sistemas intrincados y mostrando la experiencia necesaria para administrar eficientemente módulos RTC.

Configuración de pin

Nombre	Descripción
33k	Este es el pin de salida que proporciona el compensado temperatura y reloj de referencia preciso.
Sqw	Proporciona una onda cuadrada a diferentes frecuencias y también sirve como una señal de interrupción.
SCL	El pin de reloj en serie (CLK), utilizado principalmente en I2C comunicación.
SDA	El PIN de datos en serie, utilizado en la comunicación I2C.
VCC	El pin de la fuente de alimentación del módulo;Conéctelo a 3.3V o 5V.
Gnd	El pasador de tierra utilizado para proporcionar un terreno común.

Características y especificaciones

Característica	Detalles
Operación de voltaje	Funciones con bajos voltajes
Reiniciar la funcionalidad	Pushbutton para restablecer el tiempo
Respaldo de batería	Incluye una batería de respaldo
Interfaz I2C	Bip-direccional, 400 kHz para transmisión rápida
Eeprom	32 bytes para datos de lectura/escritura y guardado
Modos RTC	Opera en formatos de 12 horas o las 24 horas
Conmutación de fuente de alimentación	Cambia automáticamente de fuente de alimentación a integral batería
Salida de onda cuadrada	Programable según la necesidad
Información de cronometraje	Mantiene segundos, minutos, horas, días, semanas, meses, y años
Tipo de paquete	16, 300 mil
Rango de temperatura de funcionamiento	-45 ° C a -80 ° C
Voltaje máximo (VCC)	+0.3 voltios
Precisión de la temperatura	± 3 ° C
Rango de voltaje de funcionamiento	2.3V a 5.5V
Corriente de respaldo de la batería	500 mA
Precisión @ -40 ° C a 80 ° C	± 3.5 ppm
Precisión @ 0 ° C a 40 ° C	± 2.0 ppm

Integración perfecta de DS3231 con Arduino Uno

La experiencia de integrar el módulo DS3231 con el Arduino Uno es similar a un rompecabezas satisfactorio donde cada pieza se alinea para formar una imagen coherente.El DS3231 se destaca por su capacidad para realizar un seguimiento del tiempo con precisión, continuando marcando sin problemas incluso cuando la potencia externa se elimina, a diferencia de los relojes del sistema convencionales que vacilan durante tales momentos.

Conexión

• Asignaciones de PIN: la integración implica asignar los pines A4 y A5 de Arduino Uno a los pines SDA y SCL en el DS3231, respectivamente.

• Potencia y tierra: establecer potencia y tierra es tan fácil como vincular los pines VCC y GND entre los dispositivos.

Comunicación

• Protocolo: al adoptar el protocolo de comunicación I2C, el módulo promete una transferencia de datos eficiente, fomentando un diálogo sin problemas entre los componentes.

El guión que lo acompaña no solo lo guía a través de la configuración del DS3231 con el Arduino, sino que también da vida al módulo, ya que tiene tiempo con destreza.Al aprovechar las funciones dedicadas de la biblioteca, facilita la comunicación I2C y une elocuentemente la conversión entre los formatos decimales codificados binarios (BCD) y el decimal estándar.Una vez cargado, este script transforma el Arduino en un cronómetro vigilante, mostrando datos de reloj en realidad a través del monitor en serie.Lo que realmente distingue al DS3231 es su precisión firme en el cronograma, manteniendo esta precisión incluso cuando se secuestra de su fuente de energía.Esta confiabilidad constante inyecta confianza en su aplicación en diversos escenarios, lo que lo convierte en no solo un cronometrador, sino un testigo silencioso del paso de momentos.

Usos del módulo RTC DS3231

El módulo RTC DS3231 sirve numerosos roles en situaciones que exigen una gestión precisa del tiempo.Su uso se extiende desde dispositivos personales como computadoras portátiles, computadoras y teléfonos inteligentes, donde alinea el cronometraje con otras funciones informáticas sin problemas.Para los dispositivos centrados en conservar la energía, como la electrónica móvil, su eficiencia en el consumo de energía lo hace mayormente adecuado.En particular, su adeptitud al interfactar con un aparato de comunicación rápida refuerza su aplicación en tecnologías portátiles, incluidos los sistemas GPS.

Tiempo de guerra en varias tecnologías

El mundo tecnológico es testigo de la aplicación versátil del DS3231, que abarca consolas de juegos y robótica.Estos sectores se basan en una precisión de tiempo meticuloso para elevar los estándares de rendimiento y mejorar la experiencia interactiva.Los medidores de servicios públicos utilizan el módulo para documentar meticulosamente los datos de consumo, lo que lo ayudan en esfuerzos de gestión de energía.

Proyectos de microcontroladores

Como un elemento clave en las empresas de microcontroladores, especialmente con las plataformas Arduino y Raspberry Pi, el DS3231 asegura que las operaciones sensibles al tiempo funcionen sin interrupción.Puede tener el módulo en alta estima por su confiabilidad, considerando un componente básico tanto en entornos de aprendizaje como en proyectos profesionales complejos.

Sistemas sensibles al tiempo

Los sistemas que operan con un tiempo peligroso, como servidores y registradores de datos, obtienen una inmensa ventaja de la precisión del DS3231.La alineación constante con las métricas de tiempo internacional es útil para estas aplicaciones.El módulo presenta una alternativa económica para mantener los estándares de tiempo mundiales, lo que atrae a aquellos que buscan una precisión de tiempo óptima de manera consciente de los costos.Su implementación mejora la capacidad funcional de estos sistemas, lo que permite un mejor procesamiento y análisis de datos, lo que se vuelve cada vez más dinámico a medida que evolucionan los sistemas.
