Descripción general integral de los contadores arriba/abajo: Diseño de circuitos y 74193 IC explicado

En el intrincado mundo de la electrónica digital, los contadores juegan un papel importante en el diseño secuencial de circuitos, lo que permite un recuento preciso de pulsos digitales en diversas aplicaciones.Estos componentes básicos están alimentados por las flip-flops (FFS) sincronizadas con señales de reloj (CLK), asegurando un seguimiento y procesamiento de datos temporales confiables.Ya sea que funcione como dispositivos separados o como partes básicas de sistemas más grandes, los contadores se han convertido en un requisito en diseño digital.Entre los diversos tipos de contadores, los contadores arriba/abajo se destacan por su capacidad única para contar en ambas direcciones, ofreciendo una flexibilidad y eficiencia incomparables.En este artículo, cavamos en la mecánica, las aplicaciones y la importancia de los contadores arriba/abajo, con un foco en el Versátil 74193 IC.Al explorar su papel en sistemas reales e innovaciones digitales, nuestro objetivo es proporcionarle una guía integral.

Catalogar

Comprender el mostrador hacia arriba/hacia abajo

Los contadores de arriba/abajo ofrecen un método de conteo intrincado, que permite operaciones de doble dirección basadas en señales de control particulares.Estos contadores se encuentran en aplicaciones en las que se necesitan contar y abajo, como se ve en las tecnologías TTL, como 74LS190 y 74LS191, que los modos de conteo de cambio de manera experta en respuesta a sus directivas de entrada.

Contador binario de 4 bits arriba/abajo

El contador de 4 bits personifica el conteo binario, navegando hábilmente de 0000 a 1111 y en bucle cíclicamente.Los pulsos de reloj impulsan el mecanismo de incremento en un rango de 0-15, y cada garrapata provocó metódicamente un estado posterior.

Por el contrario, el proceso de disminución, que cambia de 1111 a 0000, se basa en cuatro flip-flops de tipo D activados por los bordes del reloj.El uso innovador de mecanismos de retroalimentación invertida logra una interacción armoniosa de los resultados, destacando tanto la creatividad como la precisión.

Contador síncrono de 3 bits arriba/abajo

El mostrador sincrónico de 3 bits, utilizando chanclas JK JK, ejemplifica un enfoque eficiente para contar de 0 (000) a 7 (111) y atrás.Su diseño sincrónico permite un control refinado sobre el proceso de conteo, donde cada transición de estado se coordina con comandos de entrada precisos.Esta característica mejora la precisión en el conteo ascendente de 0 a 7, al tiempo que gestiona hábilmente el conteo descendente de 7 de regreso a 0.

Diseño de un circuito de mostrador hacia arriba/hacia arriba

El circuito de contador de 3 bits se erige como un elemento clave en el diseño digital, que sirve diversos fines de conteo y sincronización.Emplea constantemente las chanclas (FFS) para determinar la dirección del conteo, que se afirma o desciende.

En el modo de conteo ascendente, cada FF está alineado con una entrada de reloj procedente de la salida (Q) anterior de FF, guiando el circuito en un ascenso ordenado a través de estados binarios de 000 a 111. Esta secuencia a menudo encuentra favor en las aplicaciones que exigen tiempo exactoControl, incluidos relojes y calculadores digitales donde la precisión provoca satisfacción y confiabilidad.

El cambio al modo de conteo descendente exige un enfoque inteligente, involucrando las salidas inversas de las flip-flops.Desvidando de una simple marzo, esta configuración redirige la entrada del reloj de cada FF para recibir señales del complemento de la salida Q anterior de FF.En consecuencia, el circuito cuenta en reversa, desde el 111 binario hasta 000. Tal funcionalidad adaptable demuestra principalmente atractiva al diseñar contadores reversibles para el retroceso en sistemas como los odómetros digitales y los temporizadores de disminución: no se puede pasar por alto el placer sutil de avanzar tan suavemente como hacia adelante.

Mecánica del mostrador arriba/abajo

La funcionalidad del contador arriba/abajo se basa en una entrada de control que define su modo operativo, dictando si el recuento ascenderá o descenderá.La esencia de su operación se encuentra en la sincronización perfecta entre la salida de flip-flops (FFS) y las señales de control que afectan el FFS posterior.En las aplicaciones, incluso la más mínima desviación del tiempo perfecto puede conducir a errores de conteo, enfatizando cuán dinámico es coordinar el tiempo de la señal con precisión.

• Modo de conteo

Estado	Chabolla	QB	QA
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• Modo relacionado con

Estado	Chabolla	QB	QA
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

En una configuración típica, tres chanclas almacenan un valor digital de 3 bits, que permite un recuento binario que varía de 0 a 7. Con frecuencia puede enfrentar desafíos manteniendo la confiabilidad de los valores almacenados, especialmente cuando se trata de entornos que abordan el ruido eléctrico o la interferencia.Para abordar estos desafíos, a menudo se emplean técnicas de sincronización o filtrado adicionales, lo que garantiza que los datos se conservan con integridad durante las transiciones.

Las puertas lógicas afectan significativamente la forma en que se dirigen estas señales, asegurando que el contador cumpla con sus necesidades operativas.Gestionan el flujo para garantizar que solo un estado, ya sea incrementando o disminución, se realizan activos en cualquier momento.Los circuitos avanzados pueden incorporar una lógica programable, ofreciendo una adaptabilidad mejorada y ajustes dinámicos.Esto introduce un aspecto intrigante: el diseño de contadores con previsión para la escalabilidad futura puede ampliar significativamente su utilidad.

Refinar la dinámica del pulso del reloj usando un mostrador hacia arriba/hacia abajo

Un contador hacia arriba/hacia abajo transforma los estados ajustando las salidas de flip-flop (FF) en respuesta a los cambios de pulso del reloj.

• En el escenario de conteo de ascenso: conecte el flip-flop inicial a la lógica 0, lo que hace que alternara en los bordes del reloj descendentes, mejorando la sincronización con los objetivos del sistema para el flujo sin costuras.Los pensamientos derivados de las experiencias de diseño del circuito digital sugieren que el equilibrio de estas acciones de alternar puede reducir los desencadenantes falsos, lo que aumenta la confiabilidad con el tiempo.

Conteo descendente y transición estatal armoniosa

• En el modo de conteo descendente: conéctese a la lógica 1 para permitir que todas las chanclas se alternen, lo que lleva a una disminución suave de los estados superiores.Este método se puede comparar con el relajamiento cuidadoso de un resorte, donde la precisión y el tiempo aseguran una tensión mecánica mínima durante el retorno a la línea de base.Este acuerdo facilita una disminución gradual hasta que se solicite una secuencia de reinicio.

Restablecimiento de ciclo eficiente y garantía de consistencia

Los restos de rutina se producen cada ocho ciclos de reloj, asegurando una operación constante.El marco de ocho ciclos proporciona una fase definida para cada cambio de estado, asegurando que cada fase se complete de manera eficiente antes de que comience la próxima.La retroalimentación de aplicaciones prácticas sugiere que estos restos periódicos impiden errores de acumulación, reforzando el equilibrio operativo.

Descripción general de la IC del contador de arriba/abajo del 74193

El 74193 El circuito integrado, conocido como un mostrador binario síncrono de 4 bits, gestiona hábilmente las funciones de conteo hacia arriba y hacia abajo.Su capacidad para manejar secuencias de conteo hasta un módulo de 16 se presta a una amplia gama de aplicaciones digitales.Este IC está diseñado de forma única con terminales específicamente para el conteo de arriba y hacia abajo, junto con un restablecimiento maestro y entrada de carga, lo que proporciona facilidad para configurar el estado inicial de acuerdo con las diferentes necesidades.

La arquitectura del 74193 IC admite un conteo direccional sin esfuerzo.En dispositivos digitales, la elección entre el recuento ascendente y hacia abajo mejora la adaptabilidad del sistema.Cada operación de conteo está alineada con precisión con el pulso del reloj, lo que lo convierte en una opción confiable para sistemas complicados donde el tiempo es esencial.Para usted, esta sincronización puede ser un factor estratégico para garantizar la ejecución de secuencia consistente.

Una característica clave de este IC es el restablecimiento maestro, que permite el restablecimiento inmediato de todos los bits, una función a menudo implementada durante el inicio o al rectificar errores.Además, la entrada de carga aumenta su utilidad al permitirle establecer recuentos iniciales predeterminados, lo que permite un grado de personalización requerido en una variedad de contextos digitales.Dicha personalización se vuelve básica en escenarios en los que los dispositivos experimentan una inicialización regular o requieren un manejo especial durante las interrupciones.

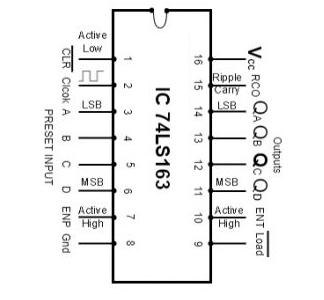

Configuración de pin

Número de alfiler	Nombre	Descripción
Pin 1	CLR	Una entrada de reinicio activo-bajo.
Pin 2	Acariciar	Una señal de entrada de reloj.
Pin 3	A (LSB)	Entrada preestablecida de datos.
Pin 4	B	Entrada preestablecida de datos.
Pin 5	do	Entrada preestablecida de datos.
Pin 6	D (MSB)	Entrada preestablecida de datos.
Pin 7	Enp	Una entrada activa y alta etiquetada ENP.
Pin 8	Gnd	Pasador de tierra.
Pin 9	Carga	Una entrada de carga de datos activa-baja.
Pin 10	Enterarse	Una entrada activa y alta etiquetada ENT.
Pin 11	QD (MSB)	Salida de flip-flop.
Pin 12	Chabolla	Salida de flip-flop.
Pin 13	QB	Salida de flip-flop.
Pin 14	QA (LSB)	Salida de flip-flop.
Pin 15	RCO	La transición de salida de transporte de ondas de 0 a 1.
Pin 16	VCC	Pin de entrada de energía.

Características

Característica	Descripción
Frecuencia CLK	Funciona con una frecuencia CLK de 32 MHz.
Uso de energía	El uso de energía está limitado a 93 MW.
Cuenca	Funciona como un mostrador de modulo-16 de 4 bits arriba/abajo.
Entradas preestablecidas	Viene con entradas preestablecidas disponibles.
Programación	Cuenta con programación síncrona.
Acariciar	Tiene un transporte de ondulación interna para un conteo eficiente.
Salida	Ofrece una salida de transporte adecuada para la cascada de N bit.
Tiempo de propagación	Cuenta con un tiempo de propagación de 14 ns.

Construir un mostrador hacia arriba/hacia abajo con el IC 74193

El complejo 74193 IC, reconocido por sus funciones de conteo adaptables, es un componente valioso en los sistemas digitales para habilitar tareas versátiles de conteo hacia arriba/hacia abajo.En el diseño del circuito, PIN-16 está conectado a VCC para proporcionar al IC potencia operativa.Los pines transparentes se basan estratégicamente, lo que actúa para restablecer el contador cuando es necesario, lo que ayuda a mantener la confiabilidad y el rendimiento del sistema.

Los datos binarios ingresan al IC a través de PIN PA, PB, PC y PD.Se puede acceder a las salidas binarias correspondientes en QA, QB, QC y QD, que ofrecen recuentos procesados ​​que en su mayoría son beneficiosos para tareas como los circuitos de tiempo y los divisores de frecuencia que exigen alta precisión.

La dirección del conteo, ya sea incrementada o disminución, se controla a través de entradas de reloj especializadas.Esta capacidad le permite ajustar dinámicamente la secuencia de conteo del IC, mejorando su flexibilidad en varias aplicaciones.Al usar el IC en escenarios prácticos, es dominante dar forma cuidadosamente al pulso del reloj y abordar los problemas de ruido para evitar recuentos incorrectos, asegurando que el circuito funcione de manera confiable.

Análisis comparativo del mostrador hacia arriba y hacia abajo

Mostrador	Mostrador
El mostrador ascendente de '0' a su límite máximo	El mostrador hacia abajo comienza desde su valor máximo y desciende a '0'
Cuenta eventos en una secuencia ascendente	Cuenta eventos en una secuencia descendente

Fortalezas y limitaciones de contadores arriba/abajo

Fortalezas

Los contadores arriba/abajo proporcionan una variedad de beneficios, especialmente en el mundo de integrarse en sistemas de alta velocidad.Su estructura sencilla de flip-flop ayuda a una conectividad sin esfuerzo, que a menudo conduce a opciones rentables para dispositivos digitales donde minimizar la complejidad es una prioridad. La capacidad de contar en ambas direcciones —spwards y hacia abajo, la versatilidad de los agregados, lo que demuestra que es beneficioso en aplicaciones como relojes digitales o contadores de eventos donde es deseable el conteo bidireccional. Además, su funcionalidad brilla en los sistemas de prueba utilizados para confirmar señales lógicas.Las aplicaciones prácticas aprecian su diseño sin complicaciones, que garantiza una depuración y mantenimiento más simples, ofreciendo una ventaja notable para usted enfocado en las tareas de resolución de problemas y optimización.

Limitaciones

A pesar de las fortalezas, los contadores arriba/abajo muestran limitaciones particulares, especialmente en relación con la precisión a frecuencias elevadas. A medida que aumentan las velocidades operativas, pueden encontrar imprecisiones, planteando desafíos en los sistemas que priorizan la alta confiabilidad. Estas inexactitudes a menudo se originan a partir de la dependencia de la sincronización de reloj externa, que puede específicamente requiere circuitos complementarios de flip-flop.Tales requisitos pueden aumentar la complejidad del circuito e introducir retrasos potenciales de tiempo.Además, al administrar sistemas de bits intrincados, Cualquier retraso asociado con los contadores puede exacerbar, afectando el rendimiento general del sistema.En consecuencia, puede explorar con frecuencia soluciones alternativas o componentes adicionales para mitigar estos efectos, basando sus estrategias en las técnicas de sincronización mejoradas.La navegación de estos compromisos exige una evaluación reflexiva de las necesidades del sistema y cómo tales elementos pueden afectar el rendimiento, a menudo dirigiéndolo hacia mejoras de diseño estratégico adaptadas a demandas de aplicaciones específicas.

Usos de contadores arriba/abajo

Contadores de reversión automática

En el mundo de la ingeniería de sistemas que exige un control meticuloso, los contadores arriba/abajo introducen una característica útil: el ajuste automático de la dirección de conteo en los límites establecidos.Esta adaptabilidad admite una transición perfecta entre el conteo hacia adelante y hacia atrás.Tal función se vuelve especialmente valorada en entornos automatizados donde el movimiento de seguimiento en ambas direcciones afecta profundamente la eficiencia operativa.La robótica industrial, por ejemplo, aproveche este atributo para garantizar la precisión después de alcanzar sus límites de movimiento.

Divisores de reloj

Dentro de los sistemas electrónicos digitales, los contadores arriba/abajo contribuyen significativamente a la fabricación de divisores de reloj, que modulan con precisión la frecuencia de las señales de reloj.Esta modulación ayuda a construir señales de tiempo que son clave para impulsar diversos componentes a frecuencias variables dentro de un sistema integrado.Al ofrecer relojes de diferentes velocidades, estos contadores juegan un papel importante en la sincronización de procesos variados, satisfaciendo así las necesidades únicas del sistema.

Sistemas de gestión de estacionamiento

En los espacios urbanos ahogados de tráfico, los contadores arriba/abajo ofrecen soluciones dinámicas a través de sistemas de gestión de estacionamiento.Al aumentar metódicamente el recuento con la entrada de cada vehículo y disminuirlo al salir, estos contadores proporcionan actualizaciones oportunas sobre los puntos de estacionamiento disponibles.Este mecanismo de seguimiento real admite una eficiente utilización de la infraestructura de estacionamiento al tiempo que enriquece su experiencia.

División de frecuencia

Para las tareas que involucran la división de frecuencia en las redes de comunicación, los contadores arriba/abajo demuestran ser excepcionalmente ventajosos debido a su bajo ruido y su consumo de energía reducido.Estos contadores ayudan en la división meticulosa y la gestión de las frecuencias, lo que permite la acomodación de múltiples canales dentro de una red.En entornos con un amplio procesamiento de señales, el uso de tales contadores garantiza una interferencia mínima, manteniendo la integridad y la calidad de las señales de comunicación.

Contado de decadal asíncrono

Los contadores arriba/abajo permiten el conteo de decadal asíncrono, utilizado para aplicaciones donde las operaciones ocurren independientemente de los relojes globales.En los sistemas asíncronos, estos contadores proporcionan un enfoque confiable para lograr el conteo Base-10, sobresaliendo en adaptabilidad sin perder la precisión.Su utilidad brilla en los sistemas que operan en condiciones variadas, ajustándose suavemente sin sacrificar la precisión.

Conclusión

Este artículo profundiza en el intrincado diseño y los aspectos operativos del mostrador Up/Down, centrándose en el IC 74193.Conocido por sus capacidades de conteo dual, tanto ascendentes como descendentes, tiene diversas aplicaciones, desde sistemas de estacionamiento sofisticados hasta intrincadas tareas de división de frecuencia.A medida que cambian los paisajes tecnológicos, una comprensión profunda de estos componentes puede impulsar la innovación y aumentar la eficiencia.La utilidad del contador Up/Down se extiende más allá de las aplicaciones convencionales, aventurándose en sistemas automatizados donde los mecanismos de conteo precisos mejoran la efectividad.Por ejemplo, en las soluciones dinámicas de gestión de tráfico, tales contadores juegan un papel importante al integrar los datos reales para optimizar el flujo.Aprovechar la versatilidad del dispositivo permite que los desafíos en varios sectores se cumplan con estrategias personalizadas.Desde ideas específicas de la industria, la implementación exacta de estos contadores puede aumentar significativamente el rendimiento del sistema.
