Guía completa del controlador TL494 PWM IC

¿Está buscando administrar la amplitud de la señal digital de manera efectiva en sus proyectos electrónicos?El controlador TL494 PWM es una herramienta versátil diseñada para ayudar en diversas aplicaciones electrónicas, que ofrece un conjunto integral de características para la construcción eficiente del circuito de control PWM. Este circuito integrado ayuda a simplificar tareas complejas en dispositivos con energía electrónica, mejorando tanto la funcionalidad como la innovación en sus proyectos.

Catalogar

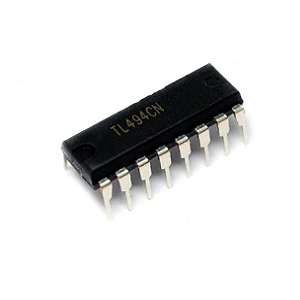

Descripción general del controlador TL494 PWM

Dentro del paisaje de las fuentes de alimentación de SwitchMode, el TL494 El controlador PWM emerge como un componente flexible, que funciona con frecuencia fija y base de corriente.Imaginado como una solución de un solo chip que lo abarca, reúne todos los componentes para un control de PWM eficiente en aplicaciones de fuente de alimentación.El oscilador ajustable en chip introduce la posibilidad de un control de frecuencia preciso para alinearse con las necesidades de aplicación especializadas.El control de tiempo muerto agrega otra dimensión, lo que permite una reducción en el cambio de pérdidas, mejorando la eficiencia para las aplicaciones con el objetivo de maximizar la conservación de la energía.

Una característica más destacada del TL494 es su flip-flop de estante de pulso, en la gestión del enrutamiento de la señal de salida, que influye en la flexibilidad de los diseños de suministro de potencia.El regulador preciso de 5V dentro del ChIP actúa como un punto de referencia, durante el desarrollo y las pruebas, asegurando la confiabilidad del sistema en las diferentes condiciones de carga.El IC admite los modos de salida de pulsación de push y de un solo extremo, acomodando una variedad de aplicaciones.Esta versatilidad permite que el TL494 se ajuste a una variedad de diseños, desde circuitos de potencia directos hasta arquitecturas avanzadas de suministro de potencia.Su capacidad para integrarse a la perfección en diversas configuraciones muestra su practicidad, ofreciendo la libertad de priorizar la rentabilidad o el rendimiento.A través de estas características adaptables, el TL494 sigue siendo una opción favorecida en la electrónica de vanguardia, promoviendo los avances en la gestión de energía y los sistemas de control.

Configuración de pin TL494

Pin No.	Nombre	Descripción
1	1in+	Entrada no inversa al amplificador de error 1
2	1in-	Invertir la entrada al amplificador de error 1
3	COMENTARIO	Pin de entrada para comentarios
4	DTC	Entrada del comparador de control de tiempo muerto
5	Connecticut	Terminal del condensador utilizado para establecer la frecuencia del oscilador
6	RT	Terminal de resistencia utilizado para establecer la frecuencia del oscilador
7	Gnd	Alfiler
8	C1	El terminal de colección de salida BJT 1
9	E1	El terminal emisor de la salida BJT 1
10	E2	El terminal emisor de la salida BJT 2
11	C2	El terminal de colección de la salida de BJT 2
12	VCC	Suministro positivo
13	Salida CTRL	Selecciona salida de extremo único/paralelo o Push-Pull operación
14	ÁRBITRO	La salida del regulador de referencia de 5 v
15	2in-	Invertir la entrada al amplificador de error 2
16	2in+	Entrada no inversa al Amplificador de error 2

Estructura interna

Componente	Descripción
Fuente de referencia de 5V	Proporciona una salida estable de 5V utilizando el principio de banda de banda. Activo cuando VCC excede 7.1V.Disponible en el pin 14 (ref) para internos o uso externo.
Amplificadores operativos	Contiene dos amplificadores alimentados por un solo suministro.El Los amplificadores emiten la más fuerte de sus señales al pin de la compensación a través de diodos para mayor control.
Oscilador de diente de sierra	Genera una forma de onda de voltaje entre 0.3V y 3V. La frecuencia se puede ajustar utilizando resistencia externa (RT) y condensador (CT) Con la fórmula: F = 1 / (RT × CT).
Gatillo de pulso	Un flip-flop desencadena un transistor de salida durante el borde que cae de la señal del comparador.Se restablece cuando la salida del comparador cae a cero.
Comparador	Compara la señal del pin de comp Comp con la forma de onda de diente de sierra. Sale cero si el voltaje de diente de sierra es más alto y uno si la señal de comp.s es más alto.
Control de tiempo muerto	Establece el tiempo mínimo cuando no se produce una señal de salida. Controlado a través del pin 4 (DTC).El ciclo de trabajo máximo predeterminado es del 45%;se reduce 42% cuando DTC es cero.
Amplificadores de error	Amplificadores de alta ganancia con rangos de entrada de -0.3V a 2V por debajo del voltaje de suministro.Las salidas son activas altas para el control y ajuste de PWM Basado en la retroalimentación.
Modos de control de salida	Configura salidas para un solo extremo (sincronizado) o Push-Pull (alternativa) operación.Independiente del oscilador o flip-flop gobierno.
Transistores de salida	Puede hundirse o obtener hasta 200 mA.Voltaje de saturación: <1.3V (modo de emisor común) y <2.5V (modo de colector común). Operación eficiente y confiable.

Características TL494

• Proporciona dos salidas PWM con modos configurables (Push-Pull o Un solo extremo).

• Incluye un oscilador de frecuencia fija y amplificadores de error integrados.

• Fuente de referencia interna de 5 V para operación estable.

• Los transistores de salida manejan hasta 500 mA, abastecimiento o corriente de hundimiento.

• Cuenta con bloqueo de subvoltaje para la seguridad.

• Control PWM incorporado con circuitos integrales.

• El oscilador en chip es compatible con la operación maestra o esclava.

• Control ajustable de tiempo muerto para el tiempo flexible.

• Simplifica la sincronización del circuito externo.

• Modelos listos para automóviles disponibles (prefijo NCV).

• Opciones de embalaje sin plomo ofrecidas.

Especificaciones TL494

Tipo	Parámetro
Rango de voltaje de funcionamiento	7V a 40V
Número de salidas	2 salida
Frecuencia de conmutación	300 kHz
Ciclo de trabajo máximo	45%
Voltaje de salida	40 V
Corriente de salida	200 MA
Corriente de salida máxima para ambos PWM	250 Ma
Rango de temperatura	-65 ° C a 150 ° C
Tiempo de caída	40 ns
Tiempo de elevación	100 ns
Paquetes disponibles	PDIP de 16 pines, TSSOP, SOIC, SOP

TL494 calificaciones máximas absolutas

Parámetro	Límite máximo	Descripción
Voltaje de suministro (VCC)	41 V	El voltaje de suministro no debe exceder los 41 V para evitar daños.
Voltaje de entrada (vi)	VCC + 0.3 V	El voltaje del pasador de entrada debe permanecer dentro de 0.3 V por encima del suministro Voltaje (VCC).
Voltaje de salida (VO)	41 V	Voltaje de salida en el colector del interno El transistor debe permanecer por debajo de 41 V.
Corriente de salida (io)	250 Ma	La corriente del colector del transistor interno no debe superar los 250 mA.
Calor de soldadura	260 ° C (10 segundos)	Calor de soldadura máximo medido a 1.6 mm (1/16 pulgadas) Del cuerpo de IC, limitado a 10 segundos.
Temperatura de almacenamiento (TSTG)	–65 ° C a 150 ° C	Rango seguro para almacenar el IC para evitar daños por temperaturas extremas.

TL494 Condiciones de funcionamiento recomendadas

El voltaje recomendado y los parámetros de corriente para operar el circuito integrado:

• Corriente del pin de retroalimentación: limitado a un máximo de 0.3 mA.

• Frecuencia del oscilador FOSC: ajustable dentro de un rango de 1 kHz a 300 kHz.

• Capacitor de sincronización del oscilador CT: debe tener un valor entre 0.47 nf y 10,000 nf.

• Resistencia de sincronización del oscilador RT: puede variar entre 1.8 kΩ y 500 kΩ.

• VCC SUPINTACIÓN: debe variar entre 7 V y 40 V.

• Voltaje de entrada del amplificador VI: debe caer entre -0.3 V y (VCC - 2 V).

• Voltaje del colector de transistores VO: fijado a 40 V, con cada transistor que maneja una corriente de colección de hasta 200 mA.

Mecanismo funcional del controlador PWM

El TL494 está diseñado para administrar hábilmente las salidas Duales PWM a una frecuencia constante con un ciclo de trabajo de amplio alcance.Este dispositivo optimiza la operación utilizando un conjunto mínimo de componentes, como resistencias y condensadores, para conducir el oscilador.Dentro de su arquitectura, las formas de onda de diente de sierra se comparan hábilmente con los voltajes de control para producir salidas PWM, que luego son manejadas de manera experta mediante un flip-flop de servicio de pulso inventivo.Este enrutamiento estratégico mejora tanto la eficiencia operativa como la adaptabilidad, notable en aplicaciones electrónicas prácticas donde se valoran un diseño simplificado y soluciones económicas.

La frecuencia del oscilador influye en el control de tiempo muerto y la generación de señales PWM estables.Al elegir valores de resistencia específica (RT) y condensador (CT), es posible un control preciso de esta frecuencia.Esta decisión afecta directamente la resolución y capacidad de respuesta del controlador PWM.Una exploración detallada de los circuitos de tiempo electrónico muestra que la calibración de RT y CT permite el logro de objetivos específicos en sistemas que requieren un control preciso.Por ejemplo, al desarrollar una fuente de alimentación que priorice la eficiencia, ajuste cuidadosamente estos parámetros para cumplir con especificaciones particulares mientras equilibra la eficiencia contra el rendimiento térmico.Este enfoque meticuloso es a menudo lo que separa un diseño duradero de otros en la electrónica funcional.

¿Cómo usar el controlador TL494 PWM?

El TL494 es un controlador PWM versátil (modulación de ancho de pulso) ampliamente utilizado en suministros de alimentación y convertidores DC-DC.Proporciona un control de potencia de salida preciso a través de una combinación de características clave y configuraciones configurables.Aquí le mostramos cómo configurarlo y usarlo de manera efectiva.Comience conectando los pasadores de entrada invertidos de los amplificadores de error a la tierra.Esto establece un punto de referencia estable para la regulación.Los pines de entrada no invertidos deben conectarse al pin REF, que proporciona un voltaje de referencia de 5V.Esta configuración define el voltaje objetivo que regulará el TL494.

El pin y el pin de retroalimentación DTC (control de corriente continua) ayudan a ajustar y estabilizar el sistema.El pin DTC ajusta el ciclo de trabajo PWM directamente, ofreciendo una forma simple de modificar la potencia de salida sin alterar el bucle de retroalimentación.El pin de retroalimentación proporciona monitoreo de salida, asegurando que el sistema mantenga un rendimiento constante a pesar de los cambios en la carga o el voltaje de entrada.Los pines 5 y 6 controlan la frecuencia del oscilador, lo que determina la velocidad de conmutación de la señal PWM.Al conectar una resistencia y un condensador externos con estos pines, puede ajustar la frecuencia para optimizar la eficiencia.Esta frecuencia también afecta el diseño de otros componentes como inductores y condensadores, tamaño y rendimiento de equilibrio.

El amplificador de error es clave para la operación del TL494.Compara una muestra del voltaje de salida con la referencia de 5V y ajusta la señal PWM en consecuencia.Este sistema de retroalimentación garantiza que la salida se mantenga estable en diferentes condiciones, proporcionando una regulación de energía confiable.Con la configuración adecuada de sus pines y configuraciones, el TL494 ofrece una solución robusta y precisa para la fuente de alimentación y las aplicaciones convertidoras.

Circuito de prueba TL494

Aplicaciones de TL494

• Micro inversores para sistemas solares

• lavadoras, desde el presupuesto hasta la gama alta

• bicicletas eléctricas

• alarmas de humo

• inversores para sistemas de energía solar

• Suministros aislados de AC/CC con corrección del factor de potencia, más de 90 vatios

• Soluciones de potencia AC/DC para telecomunicaciones y servidores, con controladores duales y características analógicas

• Computadoras y computadoras portátiles personales

• hornos de microondas de cocina

• Suministros para servidores

Diagrama de circuito de TL494

Diagrama de circuito TL494

TL494 Diagrama de tiempo

Circuito de inversor clásico TL494

Modelos equivalentes y alternativos

• UC3843

• TL3842

• UC2842

• SG2524

Paquete para TL494

Conclusión

El controlador TL494 PWM es una herramienta importante que proporciona una solución flexible para administrar y regular la energía en una amplia gama de aplicaciones electrónicas.Su variedad de características, que incluyen salidas PWM duales, frecuencias de oscilador ajustables y diversas configuraciones de salida, lo hace ideal para construir circuitos de fuente de alimentación eficientes y confiables.Ya sea que esté diseñando para dispositivos pequeños o sistemas grandes, el TL494 ayuda a optimizar tareas complejas, fomentar la innovación y mejorar la funcionalidad de sus proyectos.
