Guía completa para MOSFET de mejora del canal P

A menudo se ven MOSFET utilizados en circuitos, pero comprender cómo funcionan realmente puede resultar confuso al principio.Un MOSFET de canal P es una de las formas más sencillas de controlar la corriente mediante voltaje, especialmente cuando se trabaja con líneas eléctricas.A medida que avance en esta guía, verá cómo su estructura, funcionamiento y comportamiento se unen de manera clara.Cada sección divide los elementos en ideas manejables, para que pueda seguir cómo el voltaje afecta la corriente y cómo se usa este dispositivo en configuraciones electrónicas reales.

Catálogo

Figura 1. Circuito de conmutación de alimentación MOSFET de canal P

¿Qué es un MOSFET de mejora de canal P?

Un MOSFET de mejora de canal P es un transistor de efecto de campo que controla la corriente mediante un campo eléctrico.Pertenece a la familia MOSFET, que se utiliza ampliamente en circuitos electrónicos para conmutación y control.El término mejora significa que el dispositivo permanece apagado de forma predeterminada y requiere un voltaje externo para funcionar.

El dispositivo se enciende cuando se aplica un voltaje negativo entre la puerta y la fuente, expresado como VGS < 0. Once this voltage exceeds a certain level, conduction begins between the source and drain terminals. Because control is achieved through voltage rather than current, the gate draws very little input current, which supports efficient operation.

Los MOSFET de mejora de canal P se usan comúnmente en circuitos que requieren conmutación controlada, especialmente cuando el elemento de conmutación se coloca en el lado positivo de una fuente de energía, lo que permite un control simple y efectivo del flujo de energía.

Estructura y terminales MOSFET de canal P

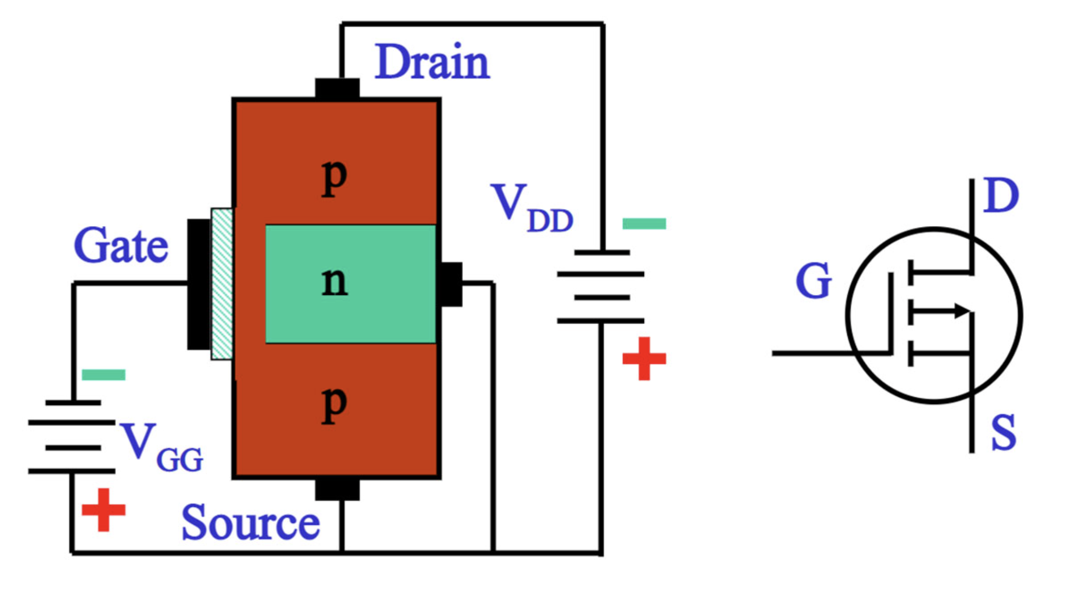

Figura 2. Estructura y símbolo del MOSFET de canal P

Un MOSFET de canal P está construido sobre un sustrato tipo N con dos regiones tipo P formadas en su interior, que actúan como fuente y drenaje.Estas regiones se colocan en lados opuestos, definiendo el área por donde fluye la corriente a través del dispositivo.

Una fina capa de dióxido de silicio (SiO₂) se coloca encima de esta región y sirve como aislante eléctrico, separando el material semiconductor de la puerta.Esto permite que la puerta influya en el dispositivo sin contacto eléctrico directo.

El terminal de compuerta se encuentra encima de esta capa aislante, alineado entre la fuente y el drenaje, y actúa como punto de control donde se aplica el voltaje.La fuente proporciona los portadores de carga, mientras que el drenaje sirve como terminal por donde sale la corriente.

En la mayoría de los diseños prácticos, el cuerpo o sustrato está conectado internamente a la fuente, lo que simplifica la estructura en un dispositivo de tres terminales y facilita su uso en circuitos estándar.

Cómo funciona un MOSFET de canal P

Figura 3. Principio de funcionamiento del MOSFET de canal P

El funcionamiento de un MOSFET de canal P comienza cuando se aplica un voltaje negativo entre la puerta y la fuente, creando un campo eléctrico a través de la capa aislante que influye en la región debajo de la puerta.A medida que este voltaje aumenta, los agujeros se dibujan hacia el área debajo de la compuerta, donde se acumulan cerca de la superficie del sustrato y gradualmente forman un camino conductor entre la fuente y el drenaje.

Una vez que se establece este camino, la aplicación de un voltaje de drenaje a fuente permite que la corriente fluya a través del canal, impulsada por el movimiento de los orificios desde la fuente hacia el drenaje.De esta manera, el voltaje de la compuerta controla la formación del camino, mientras que el voltaje de drenaje impulsa la corriente a través de él, mostrando una relación clara entre el voltaje aplicado y el comportamiento del dispositivo.

Regiones operativas de un MOSFET de canal P

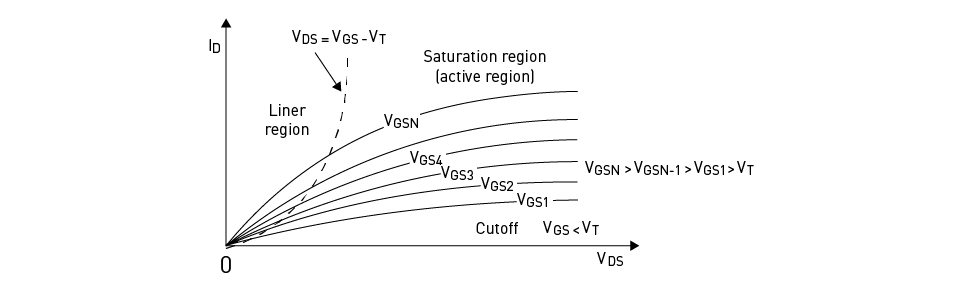

Figura 4. Regiones operativas de MOSFET de canal P

Región de corte

En la región de corte, el voltaje puerta-fuente no es suficientemente negativo para permitir la conducción, por lo que el dispositivo permanece apagado.Bajo esta condición, no existe una ruta efectiva para el flujo de corriente entre la fuente y el drenaje, y la corriente de drenaje es esencialmente cero.En el gráfico, esta región aparece a lo largo del eje horizontal donde la corriente sigue siendo insignificante.

Región lineal

En la región lineal, el MOSFET comienza a conducir y la corriente de drenaje aumenta a medida que aumenta el voltaje de drenaje a fuente.Las curvas aumentan de manera constante en esta región, lo que muestra que la corriente responde directamente a los cambios de voltaje.El dispositivo se comporta como una resistencia variable, donde el nivel de corriente depende tanto del voltaje de la puerta como del voltaje de drenaje aplicado.Esta región es útil cuando se requiere una variación controlada de la corriente.

Región de saturación

En la región de saturación, las curvas comienzan a aplanarse, lo que indica que la corriente de drenaje ya no aumenta significativamente con cambios adicionales en el voltaje de drenaje.El dispositivo funciona en una condición más estable, proporcionando una corriente casi constante para un voltaje de puerta determinado.Cada curva representa un nivel de voltaje de puerta diferente, y voltajes de puerta negativos más altos dan como resultado niveles de corriente más altos en esta región.

Condición de pellizco y control de corriente en MOSFET

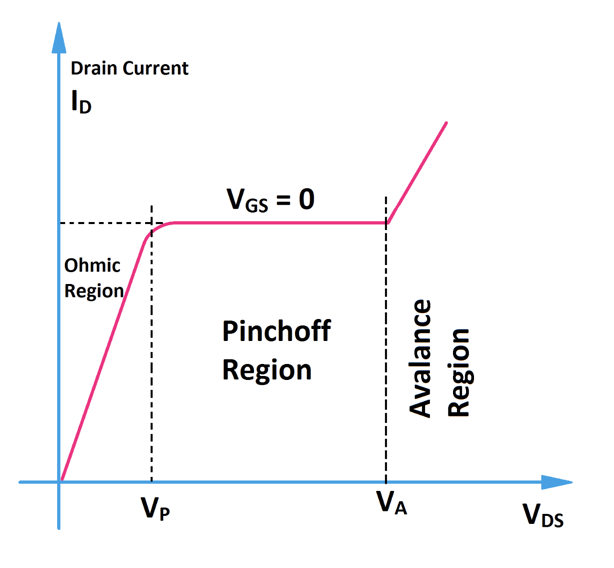

Figura 5. Pellizco de MOSFET y comportamiento actual

La condición de pellizco ocurre cuando el canal conductor dentro del MOSFET se vuelve estrecho cerca del terminal de drenaje a medida que aumenta el voltaje de drenaje a fuente, causado por la expansión de la región de agotamiento que reduce el ancho efectivo del canal en ese extremo.

A medida que se desarrolla este estrechamiento, aumentos adicionales en el voltaje de drenaje ya no producen un aumento significativo en la corriente, ya que el canal restringido limita el flujo adicional incluso aunque la conducción continúe a través del dispositivo.Este comportamiento aparece en la curva característica donde los niveles de corriente comienzan a aplanarse después de un cierto voltaje, lo que indica que la corriente ya no depende del voltaje de drenaje.

En esta condición, la corriente de drenaje está controlada principalmente por el voltaje de puerta a fuente (VGS), donde el ajuste de este voltaje cambia el ancho del canal y establece directamente el nivel de corriente.

Características V-I de un MOSFET de canal P

Figura 6. Características del MOSFET V-I del canal P

Las características V-I de un MOSFET de canal P muestran cómo la corriente de drenaje (ID) varía con el voltaje de drenaje a fuente (VDS) bajo diferentes voltajes de puerta a fuente (VGS).Estas relaciones se presentan como un conjunto de curvas, donde cada curva representa un nivel de voltaje de puerta específico.

Cada curva corresponde a un VGS diferente y, a medida que aumenta la magnitud de este voltaje, las curvas se desplazan hacia arriba, lo que indica niveles de corriente más altos.Esto deja claro que la corriente a través del dispositivo está fuertemente influenciada por el voltaje de puerta aplicado.

A valores más bajos de VDS, las curvas aumentan con una pendiente notable, lo que muestra que la corriente aumenta a medida que aumenta el voltaje de drenaje.A medida que VDS continúa aumentando, las curvas se aplanan gradualmente, lo que indica que la corriente se vuelve menos dependiente de cambios adicionales en el voltaje de drenaje.

Diferencia entre MOSFET de canal P y canal N

Figura 7. Circuitos MOSFET de canal P frente a canal N

La diferencia entre los MOSFET de canal P y canal N se define principalmente por sus requisitos de voltaje, portadores de carga y características de rendimiento, los cuales influyen en cómo se utilizan en los circuitos.

Un MOSFET de canal P se enciende cuando se aplica un voltaje de puerta a fuente (VGS) negativo, mientras que un MOSFET de canal N requiere un VGS positivo, y esta diferencia de polaridad afecta la forma en que se activa y posiciona cada dispositivo dentro de un circuito, especialmente cuando se controlan diferentes lados de una fuente de alimentación.

Los dos dispositivos también se diferencian por el tipo de portador de carga utilizado.Los MOSFET de canal P utilizan huecos, mientras que los MOSFET de canal N utilizan electrones y, como los electrones se mueven más fácilmente a través del material semiconductor, los dispositivos de canal N generalmente proporcionan una mejor conductividad y una respuesta más rápida.

Esto conduce a diferencias en el rendimiento, donde los MOSFET de canal N generalmente ofrecen menor resistencia y mayor eficiencia, lo que los hace adecuados para aplicaciones de alta velocidad y alta corriente, mientras que los MOSFET de canal P a menudo se prefieren para conmutación del lado alto, donde se requiere el control de la línea de suministro positiva, aunque su rendimiento es generalmente menor.

Aplicaciones del MOSFET de canal P

Un MOSFET de canal P se usa comúnmente en circuitos donde se requiere un control simple y confiable de la corriente, especialmente en el lado positivo de una fuente de alimentación.Su capacidad para encenderse con un voltaje de puerta negativo lo hace adecuado para configuraciones donde se necesita control directo de la línea de suministro.

Una aplicación común es la conmutación del lado alto, donde el MOSFET se coloca entre la fuente de alimentación y la carga.En esta configuración, permite que el circuito conecte o desconecte la energía sin interrumpir la ruta a tierra, lo que ayuda a mantener un funcionamiento estable en muchos sistemas.

También se utiliza en circuitos de control de potencia, donde regula el flujo de corriente hacia componentes como sensores, microcontroladores o pequeños módulos electrónicos.Esto lo hace útil en dispositivos que funcionan con baterías, donde la entrega controlada de energía ayuda a gestionar el uso de energía.

Además, los MOSFET de canal P se encuentran a menudo en circuitos de protección y conmutación de carga, donde ayudan a prevenir el flujo de corriente no deseado o permiten el control selectivo de diferentes partes de un sistema.Estas aplicaciones dependen de la capacidad del dispositivo para proporcionar una conmutación simple y efectiva con una complejidad de control mínima.

Ventajas y limitaciones del MOSFET de canal P

Ventajas	Limitaciones
Conmutación simple de lado alto	Mayor resistencia en comparación con el canal N
Entrada de puerta más sencilla en algunos circuitos	Capacidad de corriente más baja
Funciona bien con control de suministro positivo	Velocidad de conmutación más lenta
Se requiere una corriente de puerta mínima	Menor eficiencia en aplicaciones de alta potencia
Adecuado para sistemas de baja tensión.	Mayor pérdida de potencia debido a la resistencia.
Implementación de diseño de circuito simple.	Tamaño de dispositivo más grande para el mismo rendimiento
No se necesitan controladores complejos en configuraciones básicas	Más generación de calor bajo carga
Bueno para conmutación de carga y protección.	Menos adecuado para operaciones de alta frecuencia
Compatible con dispositivos que funcionan con baterías	Rendimiento limitado en diseños de alta corriente.
Funcionamiento estable en circuitos de control básicos.	Costo generalmente más alto para un rendimiento equivalente

Conclusión

Un MOSFET de canal P le ofrece una forma sencilla de controlar la corriente mediante voltaje, lo que lo hace útil en muchos circuitos básicos.Puedes ver cómo su estructura soporta su funcionamiento y cómo el voltaje afecta directamente al flujo de corriente.A medida que avanza por sus regiones operativas y características, el comportamiento se vuelve más fácil de entender.La comparación con los dispositivos de canal N también ayuda a aclarar cuándo utilizar cada tipo.En circuitos reales, a menudo se elige para conmutación del lado alto y tareas de control simples.Si bien tiene algunas limitaciones, aún funciona bien en muchas configuraciones prácticas.Comprender estos conceptos básicos le ayudará a utilizarlos con más confianza en sus diseños.
