Convertidor analógico a digital (ADC): principio de funcionamiento, tipos, especificaciones y aplicaciones

En este artículo, aprenderá qué es un convertidor analógico a digital (ADC) y cómo convierte señales en datos digitales que sus dispositivos puedan entender.Verá cómo funciona el proceso de conversión, a qué especificaciones clave debe prestar atención y por qué son importantes.También explorará los diferentes tipos de ADC y cómo funciona cada uno.Al final, comprenderá dónde se utilizan los ADC y cómo se comparan con los DAC.

Catálogo

Figura 1. Diagrama del convertidor analógico a digital (ADC)

¿Qué es un convertidor analógico a digital?

Un convertidor analógico a digital (ADC) es un dispositivo que convierte una señal analógica que varía continuamente, como voltaje, sonido, luz o temperatura, en un valor digital que un microcontrolador o una computadora puede procesar.En la figura, la onda suave de la izquierda representa la entrada analógica, que es una señal continua que cambia con el tiempo.Cuando esta señal ingresa al ADC en el centro, se convierte en una serie de valores digitales discretos.El patrón en forma de bloque a la derecha muestra la salida digital, que ahora está en una forma que los sistemas digitales pueden leer e interpretar.Esta sencilla ilustración demuestra el objetivo principal de un ADC: transformar señales analógicas en datos digitales claros y utilizables para dispositivos electrónicos y sistemas integrados.

Principio de funcionamiento del convertidor analógico a digital

Un convertidor analógico a digital (ADC) funciona convirtiendo una señal analógica cambiante en un valor digital que una computadora o un microcontrolador puede entender.El proceso tiene tres partes principales: muestreo, cuantificación y codificación.

Figura 2. Principio de funcionamiento de un convertidor analógico a digital (ADC)

En la figura anterior, la señal de entrada analógica ingresa al circuito de muestreo y retención (S/H), donde el ADC actúa por primera vez muestreo.Este paso captura la señal a intervalos de tiempo regulares, creando una serie de instantáneas discretas que congelan la forma de onda cambiante para que pueda procesarse.Después del muestreo, la señal pasa al bloque de cuantificación y codificación, donde cuantificación tiene lugar.Aquí, cada punto muestreado se aproxima al nivel digital disponible más cercano según la resolución del ADC, que determina con qué precisión se puede representar el valor analógico.Finalmente, el ADC realiza codificación, convirtiendo los valores cuantificados en una salida binaria que los circuitos digitales, microcontroladores o procesadores puedan entender.

Especificaciones del convertidor analógico a digital

La siguiente tabla resume las especificaciones más comunes y ampliamente aceptadas que se utilizan para evaluar el rendimiento y las características de un convertidor analógico a digital (ADC).

Tipo	Especificaciones
Resolución (pedazos)	8 bits, 10 bits, 12 bits, 16 bits, 24 bits
Muestreo Tasa (SPS/Hz)	10 kS/s a 1 MS/s (SAR), hasta 100 MS/s (tubería)
Entrada Rango de voltaje	0–5 V, 0–3,3 V, ±2,5 V
Referencia Voltaje (Vref)	1,024 V, 2,048 V, 4,096 V
SNR (Relación señal-ruido)	60 dB (10 bits), 74 dB (12 bits), 98 dB (16 bits)
ENOB (Número efectivo de bits)	9,5 bits, 11,8 bits, 15,5 bits
ENL (No linealidad integral)	±0,5 LSB, ±1 LSB
DNL (No linealidad diferencial)	±0,3 LSB, ±1 LSB
Conversión tiempo	1 µs (SAR), 20 ns (tubería)
Consumo de energía	2mW a 50mW
Entrada Impedancia	1 kΩ a >1 MΩ
Error de compensación	±1 mV, ±2 mV
Error de ganancia	±0,05%, ±0,1%
apertura nerviosismo	1 ps a 50 ps
comunicación Interfaz	SPI, I²C, Paralelo, LVDS

Tipos de convertidores analógicos a digitales

Los ADC están diseñados con diferentes arquitecturas para lograr puntos de equilibrio específicos entre velocidad, resolución y costo.A continuación se muestran los principales tipos de ADC utilizados en la electrónica.

Registro de aproximación sucesiva (SAR) ADC

Figura 3. Diagrama ADC del Registro de Aproximaciones Sucesivas (SAR)

Un ADC de registro de aproximación sucesiva (SAR) convierte una señal analógica en un valor digital comparando el voltaje de entrada con la salida de un DAC interno y ajustando el resultado bit a bit.Este método permite que el SAR ADC reduzca rápidamente la representación digital más cercana de la señal de entrada con buena precisión.En la figura anterior, el proceso comienza cuando el voltaje de entrada pasa a través del circuito de muestreo y retención, que captura la señal para su conversión.Luego, el comparador verifica si el voltaje de entrada es mayor o menor que la salida del DAC, y la lógica de control envía esta información al bloque SAR, que actualiza cada bit en secuencia.A medida que el SAR refina el valor, el DAC genera nuevos voltajes de comparación hasta que se alcanza la salida digital final.

Flash ADC (ADC paralelo)

Figura 4. Diagrama de Flash ADC (ADC paralelo)

Un Flash ADC, también conocido como ADC paralelo, convierte una señal analógica en un valor digital casi instantáneamente mediante el uso de una gran cantidad de comparadores que funcionan al mismo tiempo.Esta arquitectura lo convierte en el tipo de ADC más rápido.En la figura anterior, el voltaje de entrada se alimenta a una escalera de resistencias que crea una serie de niveles de voltaje de referencia.Cada comparador compara el voltaje de entrada con uno de estos puntos de referencia y cambia su salida en función de si la entrada es mayor o menor.Luego, todas las salidas del comparador se envían a un codificador de prioridad, que convierte estas señales en la salida binaria final.Esta operación paralela hace que un Flash ADC sea extremadamente rápido, pero también utiliza más energía y generalmente proporciona una resolución más baja que otros tipos de ADC.

ADC Sigma-Delta (ΔΣ)

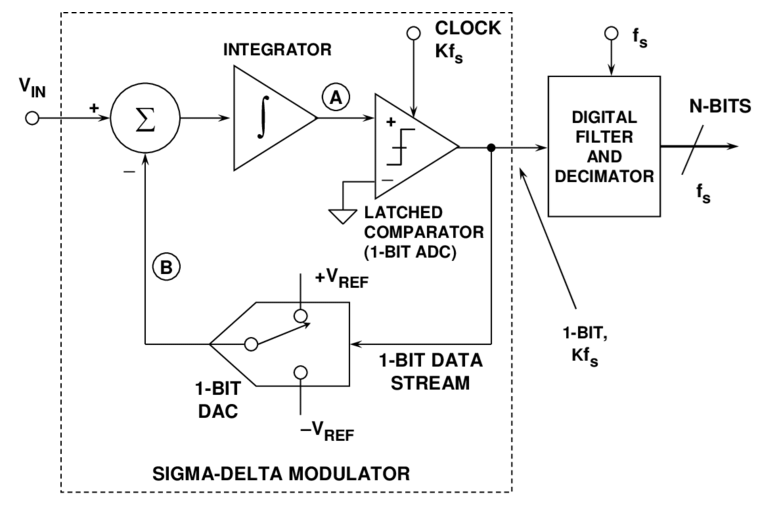

Figura 5. Diagrama ADC Sigma-Delta (ΔΣ)

Un ADC Sigma-Delta (ΔΣ) convierte una señal analógica en una salida digital de alta resolución sobremuestreando la entrada y utilizando técnicas de modelado de ruido para sacar el ruido no deseado del rango de frecuencia útil.Este enfoque permite que el convertidor logre mediciones extremadamente precisas, lo que lo hace ideal para dispositivos de audio, instrumentos de precisión y sistemas de sensores de baja frecuencia.En la figura anterior, el proceso comienza con la entrada analógica ingresando al modulador sigma-delta, donde la señal se integra y compara usando un ADC de 1 bit.El comparador genera un flujo rápido de datos de 1 bit, mientras que el bucle de retroalimentación y el DAC de 1 bit ajustan continuamente el sistema para dar forma y reducir el ruido.Este flujo de bits de alta velocidad luego pasa a través de un filtro digital y un diezmador, que lo promedia y lo convierte en una salida digital final de múltiples bits.

ADC de doble pendiente

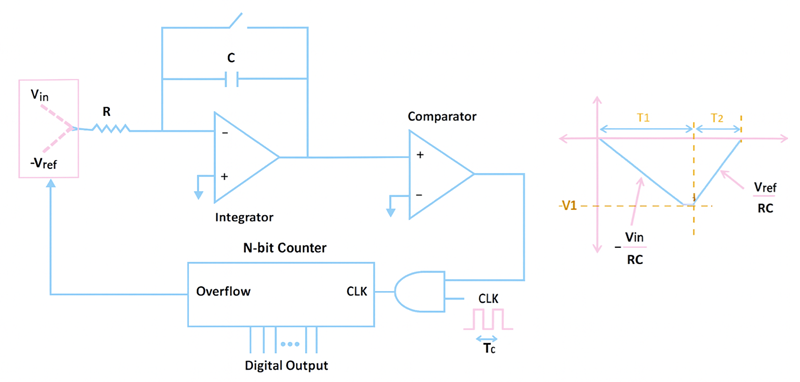

Figura 6. Diagrama ADC de doble pendiente

Un ADC de doble pendiente convierte una señal analógica en un valor digital integrando el voltaje de entrada durante un tiempo fijo y luego midiendo cuánto tiempo tarda en descargarse utilizando un voltaje de referencia preciso.Este método filtra naturalmente el ruido y proporciona mediciones muy estables, razón por la cual los ADC de doble pendiente se usan ampliamente en multímetros digitales y otros instrumentos de precisión.En la figura anterior, el voltaje de entrada se aplica primero al integrador a través de una resistencia, lo que hace que la salida del integrador aumente durante un período determinado.Después de esta fase de integración, el circuito cambia a un voltaje de referencia de polaridad opuesta y el integrador vuelve a bajar hacia cero.Un contador mide el tiempo necesario para esta desintegración, y ese tiempo es directamente proporcional al voltaje de entrada.

ADC de tubería

Figura 7. Diagrama ADC de tubería

Un Pipeline ADC convierte una señal analógica en un valor digital pasándola por una serie de etapas, y cada etapa resuelve algunos bits antes de pasar el error restante a la siguiente.Este enfoque por etapas permite que los ADC de canalización alcancen alta velocidad y buena resolución, lo que los hace ideales para procesamiento de video, adquisición de datos de alta velocidad y sistemas de comunicación RF.En la figura anterior, la señal de entrada ingresa a la primera etapa de conversión, donde un pequeño ADC y DAC flash trabajan juntos para generar una salida digital parcial y una señal residual amplificada.Luego, este residuo se envía a la siguiente etapa y el proceso se repite a medida que la señal pasa por varias etapas.Al final del proceso, todas las salidas parciales se combinan mediante alineación temporal y corrección de errores digitales para producir el resultado digital final de alta resolución.

Integrando ADC

Figura 8. Integración del diagrama ADC

Un ADC integrador convierte una señal analógica en una salida digital midiendo cómo cambia el voltaje de entrada con el tiempo dentro de un circuito integrador.Este método filtra naturalmente el ruido y produce lecturas estables y altamente confiables, lo que hace que la integración de ADC sea ideal para instrumentos científicos, sistemas de monitoreo y otras aplicaciones donde la precisión importa más que la velocidad.En la figura anterior, la entrada analógica se aplica a un integrador a través de una resistencia, lo que hace que la salida del integrador suba o baje dependiendo del voltaje de entrada.Un comparador monitorea esta rampa y un contador digital (impulsado por un reloj) mide cuánto tiempo tarda la salida del integrador en alcanzar un nivel de referencia.Luego, el circuito de control gestiona la conmutación entre el voltaje de entrada y el voltaje de referencia, lo que garantiza un funcionamiento constante.El tiempo registrado por el contador es directamente proporcional a la señal de entrada, y este valor se convierte en la salida digital.

Desafíos y limitaciones del ADC

• Precisión limitada causada por un error de cuantificación

• Se ve fácilmente afectado por el ruido y las interferencias eléctricas.

• Problemas de no linealidad que reducen la precisión de las mediciones

• Una resolución más alta aumenta la complejidad y la sensibilidad al ruido

• Una frecuencia de muestreo incorrecta puede provocar problemas de aliasing

• Compromiso entre velocidad y precisión en muchos diseños

• Requiere un cuidadoso acondicionamiento de la señal analógica para un mejor rendimiento

ADC frente a DAC

Los ADC y DAC son dispositivos que se utilizan para cambiar señales entre formas analógicas y digitales.Los ADC convierten señales analógicas en datos digitales, mientras que los DAC vuelven a convertir los datos digitales en analógicos.La siguiente tabla muestra sus principales diferencias.

Especificación	CAD (Convertidor analógico a digital)	CAD (Convertidor de digital a analógico)
Función	Convierte analógico señales en señales digitales	Convierte señales digitales en señales analógicas
Tipo de entrada	Analógico voltaje/corriente	código digital (binario)
Tipo de salida	binario digital valor	Analógico voltaje/corriente
común Resolución	8, 10, 12, 16, 24 bits	8, 10, 12, 16 bits
Muestreo Tarifa	De kSPS a cientos de MSPS	De kSPS a decenas de MSPS
Conversión tiempo	Más lento (μs–ns rango)	Más rápido (ns–μs rango)
Precisión	Limitado por error de cuantificación	superior linealidad y salida suave
Linealidad error	±1 a ±4 LSB típico	±0,5 a ±2 LSB típico
Nivel de ruido	superior (afectado por la señal de entrada)	Inferior (limpiador salida analógica)
Complejidad	Más complejo arquitectura interna	Más simple arquitectura
poder Consumo	Más alto en modelos de alta velocidad	Generalmente más bajo
Tipos comunes	SAR, destello, Sigma-Delta, Oleoducto	R-2R, ponderado Resistencia, Sigma-Delta
Aplicaciones	sensores, medición, adquisición de datos	salida de audio, generación de señal
Requerido Voltaje de referencia	Si, por salida digital precisa	Si, para estable salida analógica

Aplicaciones del convertidor analógico a digital

Adquisición de datos del sensor

Sensores como los de temperatura, presión y luz producen señales analógicas que deben convertirse a formato digital.Los ADC realizan esta conversión para que los microcontroladores y las computadoras puedan leer y procesar los datos.Esto permite un seguimiento y automatización precisos en innumerables sistemas electrónicos.

Grabación y procesamiento de audio

Los micrófonos generan ondas de sonido analógicas que los ADC convierten en señales digitales.Esta conversión digital permite almacenar, editar o transmitir el audio.Sin los ADC, los sistemas modernos de producción musical, grabación de voz y comunicación no serían posibles.

Imágenes y cámaras digitales

Los sensores de la cámara detectan la luz como señales analógicas, que los ADC convierten en datos de píxeles digitales.Esta información digital luego se procesa para crear fotografías y videos.Los ADC garantizan que la imagen capturada sea precisa, clara y de alta calidad.

Electrónica automotriz

Los vehículos dependen de muchos sensores analógicos para el control del motor, el frenado y los sistemas de seguridad.Los ADC convierten estas entradas analógicas en señales digitales que la computadora del vehículo puede entender.Esto permite que funciones como la gestión de combustible, el ABS y el control de estabilidad funcionen de forma fiable.

Dispositivos médicos

Los instrumentos médicos como los ECG y las máquinas de ultrasonido recopilan señales fisiológicas analógicas de los pacientes.Los ADC convierten estas señales en datos digitales para su análisis y visualización.Esto permite a los médicos interpretar los resultados de forma rápida y precisa para el diagnóstico.

Procesamiento de señales digitales (DSP)

Las señales deben digitalizarse antes de poder filtrarlas, mejorarlas o analizarlas.Los ADC convierten estas entradas analógicas en formato digital para que los algoritmos DSP puedan procesarlas de manera efectiva.Se utiliza para aplicaciones como reconocimiento de voz, mejora de audio y comunicación inalámbrica.

Conclusión

Los ADC son importantes porque permiten que los dispositivos electrónicos lean y procesen señales analógicas en forma digital.Su rendimiento depende de factores como la resolución, la frecuencia de muestreo y el ruido, que determinan la precisión de la salida digital.Cada tipo de ADC tiene puntos fuertes que lo hacen adecuado para determinadas tareas, desde procesamiento de audio hasta sensores y sistemas de medición.Comprender estos conceptos básicos le ayudará a elegir el ADC adecuado para sus necesidades.
