Guía del acelerómetro: cómo funciona, tipos, especificaciones y usos

Un acelerómetro es un pequeño sensor que le ayuda a medir el movimiento, la vibración, la inclinación y el efecto de la gravedad.En este artículo, aprenderá qué es un acelerómetro, cómo detecta la aceleración mediante elementos sensores internos y las especificaciones clave que definen su rendimiento.También explorará los diferentes tipos de acelerómetros basados ​​en tecnología de detección, ejes de medición y señales de salida.También se cubren aplicaciones comunes y comparaciones claras con otros sensores de movimiento.

Catálogo

Figura 1. Acelerómetros

¿Qué es un acelerómetro?

Un acelerómetro es un sensor electrónico compacto diseñado para detectar cambios de movimiento y orientación mediante la detección de fuerzas de aceleración.Responde a fuerzas tanto estables como cambiantes que actúan sobre un objeto, incluidos el movimiento y los efectos gravitacionales.Los acelerómetros se construyen en diversas formas físicas, desde dispositivos en miniatura a nivel de chip hasta carcasas industriales resistentes.Su salida proporciona datos mensurables que pueden ser interpretados por circuitos electrónicos o sistemas digitales.

Principio de funcionamiento de un acelerómetro

Figura 2. Principio de funcionamiento de un acelerómetro

Un acelerómetro funciona detectando el movimiento de una masa de prueba cuando el dispositivo experimenta aceleración.En condiciones estacionarias, la masa de prueba permanece en su posición de equilibrio.Cuando se aplica aceleración, la inercia de la masa de prueba hace que se mueva con respecto al marco del sensor.La Figura 2 ilustra este principio operativo.Cuando la aceleración actúa sobre el sensor, la masa suspendida se desvía contra la fuerza de recuperación del resorte.La cantidad de desplazamiento está directamente relacionada con la magnitud y dirección de la aceleración aplicada.

Este desplazamiento mecánico es detectado por el elemento sensor, que convierte el movimiento de la masa de prueba en un cambio eléctrico mensurable.Dependiendo del método de detección, este cambio puede aparecer como una variación en la capacitancia, la resistencia o la carga generada.El circuito de detección procesa este cambio y produce una señal eléctrica que es proporcional a la aceleración aplicada.

Especificaciones de acelerómetros

Especificación	Descripción
Medición Rango	Rangos comunes son ±2 g, ±4 g, ±8 g, ±16 g y hasta ±200 g
Sensibilidad	Típico la sensibilidad es de 1 mV por g a 1000 mV por g
Resolución	Resolución varía de 8 bits a 24 bits dependiendo del tipo de ADC
Tipo de salida	Disponible como voltaje analógico o digital I2C y SPI
eje Medición	eje único, Detección de dos ejes o tres ejes.
Ancho de banda	Frecuencia El ancho de banda varía de 10 Hz a 5000 Hz.
Frecuencia Respuesta	Respuesta plana dentro del rango de ancho de banda nominal
Densidad de ruido	Ruido típico La densidad es de 20 µg por √Hz a 300 µg por √Hz.
Compensación de gravedad cero	error de compensación normalmente es de ±20 mg a ±100 mg
Linealidad	Linealidad El error es inferior a ±0,5 por ciento de la escala completa.
Eje transversal Sensibilidad	Eje transversal la sensibilidad es inferior al 2 por ciento
Operando voltaje	Suministro El voltaje varía de 1,8 V a 5,5 V.
Actual Consumo	Baja potencia Los modelos consumen de 1 µA a 500 µA.
Operando Temperatura	Estándar el rango es de −40 °C a +85 °C
Choque Supervivencia	Choque La tolerancia oscila entre 2000 g y 10000 g.
Datos de salida Tarifa	Tarifa de datos varía de 1 Hz a 10 kHz
Interfaz Protocolo	tipos digitales Admite I2C, SPI o UART
Tipo de paquete	común Los paquetes incluyen LGA, QFN y DIP.
Tamaño	Típico El tamaño del sensor es de 2 mm × 2 mm a 5 mm × 5 mm.
Calibración	Fábrica Calibrado para sensibilidad y compensación.
Tipo de montaje	Montaje en superficie o montaje con orificio pasante
Precisión	En general La precisión suele ser de ±1 por ciento a ±5 por ciento.
Deriva	Temperatura la deriva es inferior a 0,01 g por °C
Tiempo de respuesta	Tiempo de respuesta está por debajo de 1 ms
EMI Resistencia	Diseñado para resistir el ruido electromagnético industrial

Tipos de acelerómetros basados en tecnología de detección

Acelerómetros capacitivos

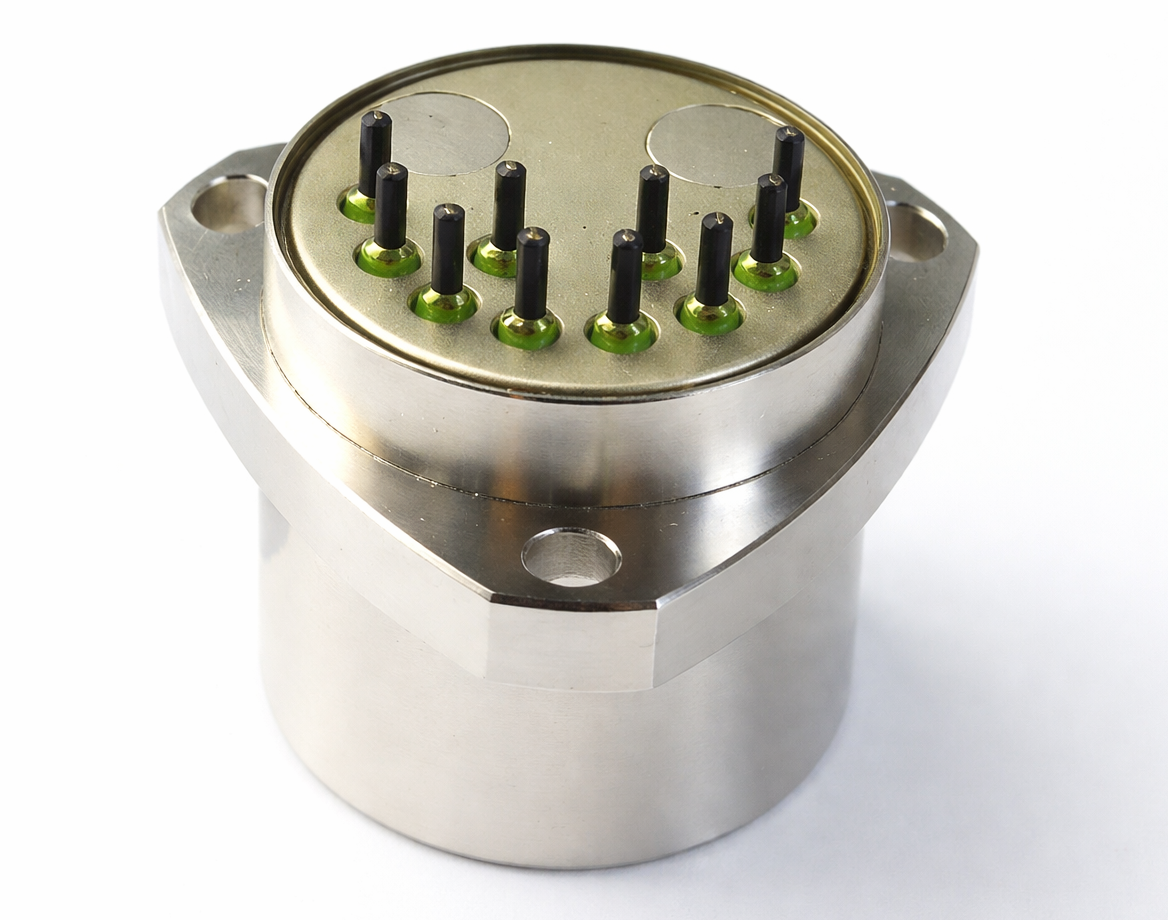

Figura 3. Acelerómetro capacitivo

Los acelerómetros capacitivos se basan en cambios en la capacitancia causados por el movimiento de una masa de prueba a microescala dentro de la estructura del sensor.Su diseño permite una detección precisa de pequeños cambios de aceleración con una excelente repetibilidad.Estos acelerómetros son adecuados para mediciones estáticas y de baja frecuencia, como inclinación y orientación.Su tamaño compacto y bajo consumo de energía los hacen ideales para sistemas electrónicos integrados y portátiles.

Acelerómetros piezoeléctricos

Figura 4. Acelerómetro piezoeléctrico

Los acelerómetros piezoeléctricos generan una señal eléctrica cuando se someten a una tensión mecánica inducida por la aceleración.Son particularmente eficaces para capturar movimientos rápidos y vibraciones de alta frecuencia con una mínima distorsión de la señal.Debido a su principio de funcionamiento, no reaccionan a una aceleración constante o que cambia muy lentamente.Estos sensores se utilizan ampliamente en entornos donde el análisis de vibraciones y la respuesta dinámica son importantes.

Acelerómetros piezoresistivos

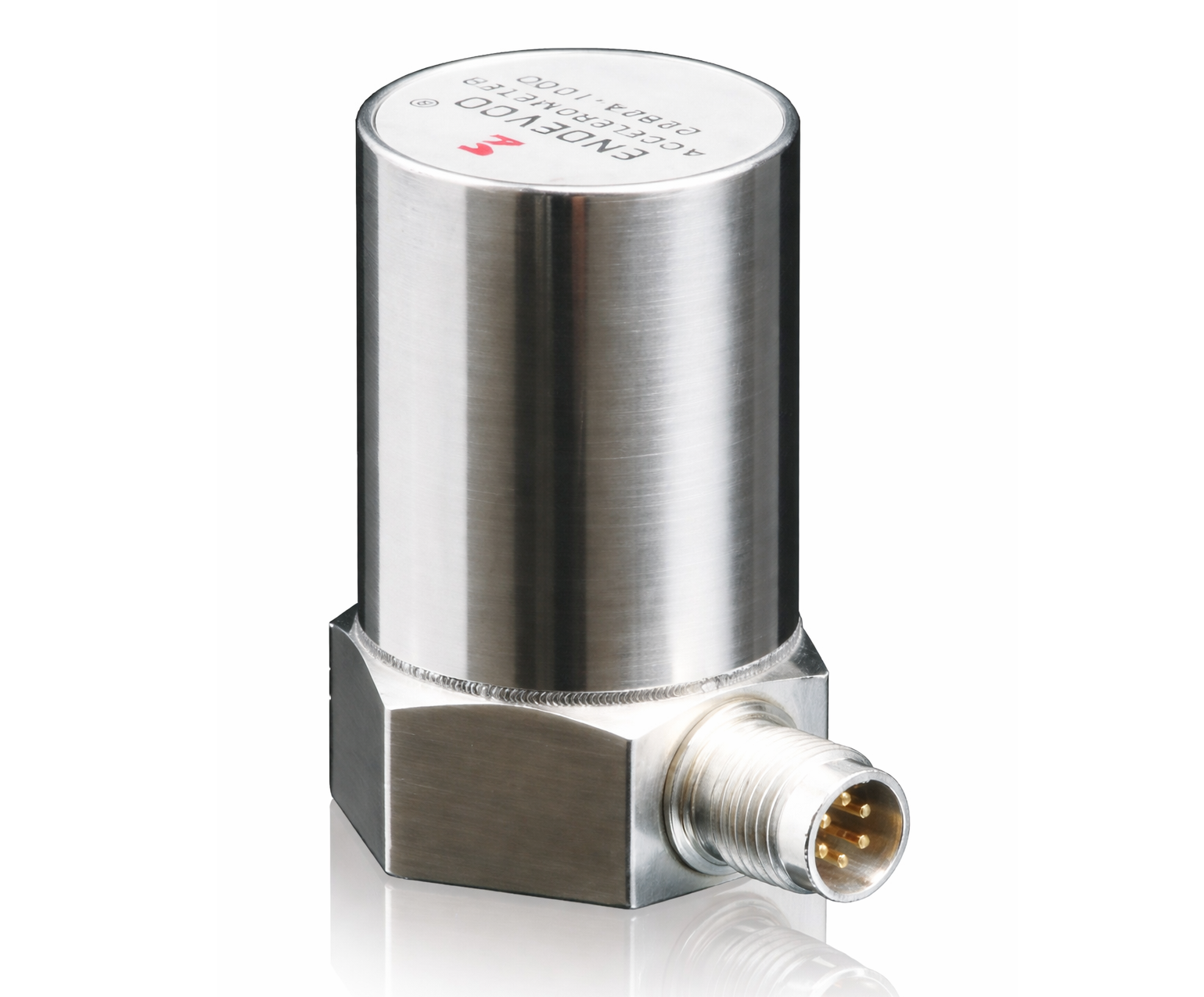

Figura 5. Acelerómetro piezoresistivo

Los acelerómetros piezoresistivos detectan la aceleración monitoreando los cambios de resistencia en elementos sensores tensos.Su construcción robusta les permite soportar fuertes golpes mecánicos y duras condiciones de funcionamiento.A diferencia de otras tecnologías, pueden funcionar de forma fiable en amplios rangos de temperatura.Esto los hace adecuados para aplicaciones exigentes donde se necesita durabilidad y resistencia al impacto.

Tipos de acelerómetros basados en la medición de ejes

Acelerómetros de un solo eje

Figura 6. Acelerómetro de un solo eje

Los acelerómetros de un solo eje miden la aceleración en una dirección fija.Por lo general, se utilizan cuando el movimiento está limitado a una orientación o trayectoria lineal conocida.Su diseño simple los hace rentables y fáciles de integrar.Estos sensores a menudo se eligen para tareas de monitoreo sencillas con una complejidad direccional mínima.

Acelerómetros de doble eje

Figura 7. Acelerómetro de doble eje

Los acelerómetros de doble eje miden la aceleración a lo largo de dos direcciones perpendiculares dentro del mismo plano.Esta capacidad permite la detección de movimientos combinados como inclinación y movimiento plano.Ofrecen más información espacial que los sensores de un solo eje y al mismo tiempo mantienen un procesamiento de señales relativamente simple.Los diseños de doble eje se utilizan comúnmente cuando el seguimiento del movimiento bidimensional es suficiente.

Acelerómetros triaxiales (3 ejes)

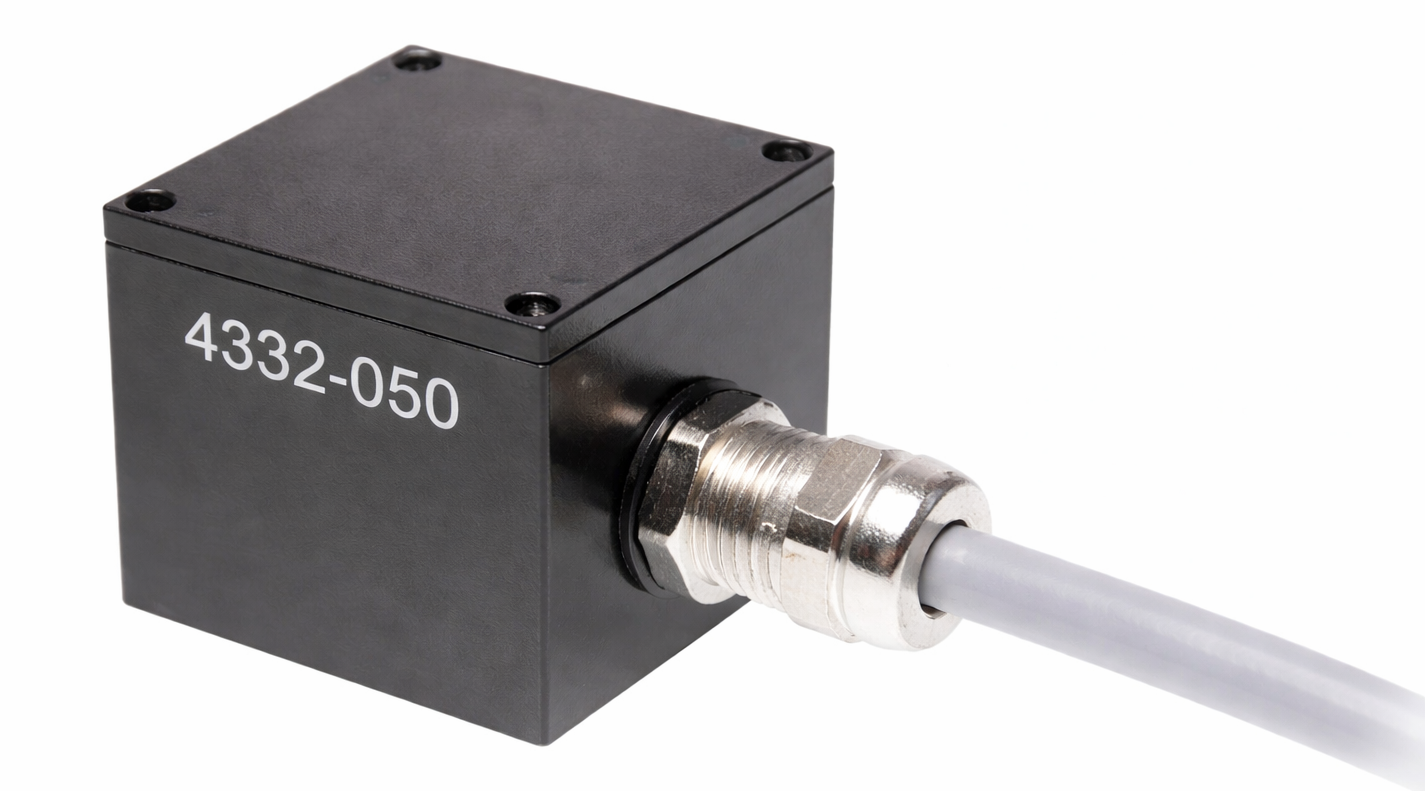

Figura 8. Acelerómetro triaxial (3 ejes)

Los acelerómetros triaxiales miden la aceleración simultáneamente a lo largo de tres ejes ortogonales.Esto permite una detección completa del movimiento espacial independientemente de la orientación del sensor.Simplifican el diseño del sistema al eliminar la necesidad de múltiples sensores de un solo eje.Los acelerómetros triaxiales se utilizan en aplicaciones que requieren total conciencia del movimiento y seguimiento de la orientación.

Tipos de acelerómetros según el tipo de salida

Acelerómetros analógicos

Los acelerómetros analógicos producen una señal de voltaje continua que varía directamente con la aceleración.Esta salida permite el seguimiento con un procesamiento interno mínimo.Sin embargo, la calidad de la señal puede verse afectada por el ruido eléctrico externo y cables de gran longitud.A menudo se requiere un cuidadoso acondicionamiento de la señal en aplicaciones de precisión.

Acelerómetros digitales

Los acelerómetros digitales entregan datos de aceleración en formato digital utilizando protocolos de comunicación estandarizados.Esto reduce la susceptibilidad al ruido y simplifica la transmisión de datos a distancias más largas.Muchos acelerómetros digitales incluyen funciones internas de filtrado y calibración.Su salida estructurada los hace muy adecuados para la integración directa con sistemas de control digital.

Aplicaciones de los acelerómetros

1. Electrónica de consumo

Los acelerómetros se utilizan en teléfonos inteligentes y dispositivos portátiles para detectar el movimiento y la orientación del dispositivo.Permiten rotación de pantalla, conteo de pasos y funciones basadas en movimiento.

2. Sistemas automotrices

En los vehículos, los acelerómetros detectan cambios bruscos de velocidad durante los accidentes.Ayudan a activar las bolsas de aire y respaldan los sistemas de seguridad como la estabilidad y el control de vuelcos.

3. Monitoreo industrial

Los acelerómetros miden la vibración en máquinas como motores y bombas.Esto ayuda a encontrar problemas tempranamente y previene fallos inesperados de la máquina.

4. Dispositivos médicos y sanitarios

Los acelerómetros rastrean el movimiento corporal en bandas de fitness y dispositivos médicos.También se utilizan para la detección de caídas y el seguimiento de la actividad del paciente.

5. Aeroespacial y Defensa

Los acelerómetros ayudan a los aviones, drones y naves espaciales a medir el movimiento y la dirección.Son importantes para los sistemas de navegación y control de vuelo.

6. Robótica y Automatización

En los robots, los acelerómetros detectan movimiento, inclinación e impactos repentinos.Ayudan a mejorar el equilibrio, el control y la operación segura.

7. Monitoreo estructural y sísmico

Los acelerómetros detectan vibraciones en edificios y puentes.También se utilizan para monitorear el movimiento del suelo durante los terremotos.

Acelerómetro vs Giroscopio vs Inclinómetro

Especificación	Acelerómetro	giroscopio	Inclinómetro
Medición primaria	lineal aceleración	angulares velocidad	Ángulo de inclinación
Cantidad medida Unidad	Metro por segundo al cuadrado	Grado por segundo	Grado
Medición típica Rango	Menos 16 a más 16 metros por segundo al cuadrado	250 a 2000 grados por segundo	Cero a 360 grado
Medición estática Capacidad	si	No	si
Tipo de movimiento detectado	Traducción y vibración	Rotación y girar	Inclinación y pendiente
Nivel de sensibilidad	Alto a bajo frecuencias	Alto en lo alto tasas de rotación	muy alto para inclinación lenta
Señal de salida Tipo	Analógico o digitales	digitales	Analógico o digitales
Muestreo común Tarifa	100 a 5000 hercios	100 a 8000 hercios	10 a 200 hercios
Ruido típico densidad	50 microgramos por raíz de hercios	0,01 grados por segundo por raíz de hercios	0,001 grados
Deriva en el tiempo	Bajo	alto sin corrección	muy bajo
Referencia de gravedad Uso	Utiliza la gravedad vector	no usa gravedad	Utiliza la gravedad vector
Consumo de energía	10 a 300 microvatio	1 a 10 milivatios	5 a 100 milivatios
Factor de forma común	chip MEMS	chip MEMS	Módulo o paquete de sensores
Aplicaciones	movimiento monitoreo de sensores y vibraciones	Orientación seguimiento y estabilización	Nivelación y monitoreo de inclinación

Conclusión

Los acelerómetros funcionan convirtiendo el movimiento en señales eléctricas mediante el movimiento de una masa de prueba.Diferentes diseños y tecnologías de detección les permiten medir la aceleración con precisión en diversas condiciones.La cantidad de ejes de medición y el tipo de salida afectan la forma en que se capturan y procesan los datos de movimiento.Debido a su flexibilidad y confiabilidad, los acelerómetros se utilizan ampliamente en electrónica de consumo, sistemas industriales, vehículos, atención médica y aplicaciones aeroespaciales.
