El AT89S52-24PU Microcontroller es un dispositivo altamente flexible que integra una CPU de 8 bits con memoria flash programable en un solo chip.Al aprovechar la tecnología de memoria no volátil avanzada de Atmel, este microcontrolador mantiene la compatibilidad con el estimado conjunto de instrucciones 80C51.Su flash reprogramable en chip atiende a las diversas necesidades de varios sistemas de control integrados de manera eficiente y rentable.El microcontrolador presenta 8k de flash y 256 bytes de RAM, lo que proporciona una amplia capacidad para programación intrincada y restauración a aplicaciones que exigen un procesamiento de datos complejo.La inclusión de 32 líneas de E/S de uso general ofrece la versatilidad para conectar una amplia gama de periféricos.
Con tres temporizador/contadores de 16 bits, el AT89S52-24PU admite funciones precisas basadas en el tiempo, que son invaluables para la configuración de procesamiento y control de datos.Los punteros de datos duales mejoran la eficiencia del manejo de datos, lo que respalda los escenarios de transferencia de datos rápidos de manera efectiva.El temporizador Watchdog agrega una capa de confiabilidad al restablecer el sistema durante las irregularidades de software, una característica apreciada por los sectores que priorizan la integridad del sistema a largo plazo.La capacidad del microcontrolador para la operación estática a varias frecuencias ayuda a equilibrar el rendimiento con el consumo de energía.La disponibilidad de modos de ahorro de energía, incluidos inactivos y apagado, subraya su idoneidad para las aplicaciones que funcionan con baterías, asegurando la retención de contenido de memoria durante las fases de apagado.Estas características abordan las preocupaciones de eficiencia energética, como lo demuestran su adopción en dispositivos portátiles y operados remotamente.

|
Pin no |
Nombre |
Descripción |
|
1-8 |
Puerto 1 |
La interfaz 1 tiene pull-ups internos y es un 8 bits
Puerto de E/S bidireccional.Cuatro entradas TTL pueden ser fregaderas/fuente en el puerto 1
Buffers de salida.Cuando 1S se escribe en los pines del puerto 1, los pull-ups internos
Tire de ellos en alto, permitiendo que se usen como entradas.Debido al interno
pull-ups, alfileres de puerto 1 que se empujan externamente bajo la corriente de fuente
(Iil) como entradas.Además, como se muestra en la tabla, se puede establecer P1.0 y P1.1
ser el temporizador/contador 2 entrada de conteo externo (p1.0/t2) y el
Entrada de activación de temporizador/contador 2 (P1.1/T2EX), respectivamente.Durante el flash
Programación y verificación, el puerto 1 también recibe la dirección de orden bajo
bytes. |
|
9 |
Primero |
La entrada debe restablecerse.Mientras que el oscilador está
Funcionando, un alto en este pasador para dos ciclos de máquina restablece el dispositivo.
Después de que el perro guardián se ha agotado, este pasador se eleva para 98 osciladores
períodos.Esta característica se puede deshabilitar utilizando el bit de falta en SFR Auxr
(Dirección 8EH).La capacidad de reinicio de alta salida está habilitado de forma predeterminada en bit
Falta de falta. |
|
10-17 |
Puerto 3 |
El puerto 3 es un pull-up interno de 8 bits de E/S bidireccional
puerto.Cuatro entradas TTL se pueden cenar o obtener utilizando los búferes de salida del puerto 3.
Cuando se escriben 1 en el puerto 3 de los pines, los pull-ups internos los tiran en alto,
permitiendo que se usen como entradas.Debido a las pull-ups, el puerto 3 pasina que
están extraídos externamente de corriente de origen (IIL) como entradas.Para flash
Programación y verificación, el puerto 3 recibe algunas señales de control.Como se indicó
En la tabla a continuación, el puerto 3 también admite las funciones de numerosas AT89S52
Características especiales. |
|
18 |
Xtal2 |
Salida del amplificador del oscilador de inversión. |
|
19 |
Xtal1 |
Entrada al amplificador del oscilador invertido y la entrada a
El circuito de funcionamiento del reloj interno. |
|
20 |
Gnd |
Suelo. |
|
21-28 |
Puerto 2 |
El puerto 2 es un pull-up interno de 8 bits de E/S bidireccional
puerto.Cuatro entradas TTL pueden ser fregaderas/fuente en los búferes de salida del puerto 2.Cuando
1S se escribe en el puerto 2 pines, los pull-ups internos los tiran en alto, permitiendo
ellos para ser usados como entradas.Debido a los pull-ups internos, el puerto 2 pinta que
están presionados externamente bajo Corriente de origen (IIL) como entradas.Durante las visitas
Desde la memoria del programa externo y los accesos a la memoria de datos externos que usan
Direcciones de 16 bits (movx @ dptr), el puerto 2 emite el byte de dirección de alto orden.
Al transmitir 1s, el puerto 2 utiliza potentes pull-ups internos en este
solicitud.El puerto 2 emite el contenido del registro de funciones especiales P2
Durante los accesos de dirección de 8 bits a la memoria de datos externos (movx @ ri).Durante
Programación y verificación de flash, el puerto 2 además obtiene el alto orden
bits de dirección y varias señales de control. |
|
29 |
Psen |
Se llama a la memoria de lectura estroboscópica al programa externo
Habilitar la tienda de programas (PSEN).PSEN se activa dos veces cada ciclo de la máquina cuando
El AT89S52 ejecuta el código desde la memoria del programa externo, con dos PSEN
Las activaciones ignoradas durante cada acceso a la memoria de datos externos. |
|
30 |
Cerveza/prog |
El pulso de salida de activación del pestillo de dirección (ALE) se utiliza para
Apare el byte bajo de la dirección durante los accesos de memoria externa.Durante
Programación flash, este PIN también sirve como la entrada de pulso del programa (PROG).
ALE se libera a una velocidad constante de 1/6 de frecuencia del oscilador en normal
operación y se puede utilizar para el tiempo externo o el marcador.Sin embargo, durante
Cada acceso a la memoria de datos externa, se omite un pulso de cerveza.Bit de configuración 0
de la ubicación SFR 8EH a 0 Desactiva el funcionamiento de ALE si lo desea.Ale solo está activa
Cuando el bit se establece a través de una instrucción MOVX o MOVC.De lo contrario, el pin es
levantado alto pero débil.Si el microcontrolador está en modo de ejecución externa,
Establecer la broca de ALE no tiene efecto. |
|
31 |
EA/VPP |
El acceso externo se enciende.Para habilitar el dispositivo a
Obtener código de regiones de memoria de programa externas que comienzan a las 0000h y terminan
En FFFFH, EA debe estar conectado a GND.Si el bit de bloqueo 1 está codificado, sin embargo, EA
se bloqueará internamente en el reinicio.Para ejecuciones de programas internos, EA
debe estar atado a VCC.Durante la programación flash, este pin adicionalmente
recibe el voltaje de habilitación de habilitación de programación de 12 voltios (VPP). |
|
32-39 |
Puerto 0 |
La interfaz 0 es un puerto de E/S de drenaje abierto de 8 bits bidireccional.
Cada pin puede hundir ocho entradas TTL como un puerto de salida.Los pasadores en el puerto 0 pueden
ser utilizado como entradas de alta impedancia cuando se les escribe 1.Durante los accesos
al programa externo y la memoria de datos, el puerto 0 también se puede configurar como el
Dirección de orden bajo multiplexado/bus de datos.P0 presenta pull-ups internos en este
modo.Durante la programación flash, el puerto 0 también obtiene los bytes y salidas de código
ellos durante la verificación del programa.Durante la verificación del programa, pull-ups externas
son necesarios. |
|
40 |
VCC |
Voltaje de suministro. |

AT89S52-24PU Símbolo

AT89S52-24PU Huella

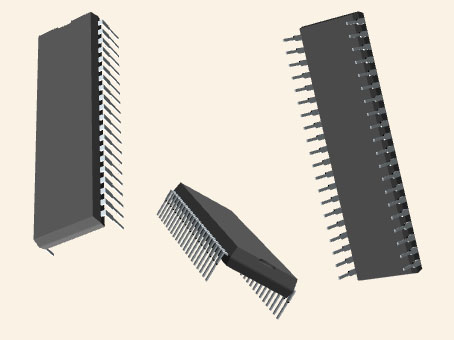

AT89S52-24PU Modelo CAD
• Cumplimiento estándar MCS®-51: totalmente compatible con el estándar MCS®-51, asegurando un rendimiento robusto y confiable.
• Memoria flash ISP de 8k: almacena programas grandes.Admite hasta 10,000 ciclos de escritura/borrado, ideal para aplicaciones a largo plazo.
• Voltaje operativo amplio (4V - 5.5V): se adapta a varios entornos de fuente de alimentación.
• Operación de alta velocidad: maneja condiciones estáticas de hasta 33 MHz, equilibrando la eficiencia energética con las necesidades de rendimiento.
• Seguridad mejorada: las características de bloqueo de memoria protegen la propiedad intelectual.Previene el acceso o las modificaciones no autorizadas.
• Funciones flexibles de E/S y temporizador: fácil integración con sensores y dispositivos.Control preciso para aplicaciones de tiempo que requieren tiempo preciso.
• Punteros de datos duales: aumenta la eficiencia en las tareas de datos pesados como el procesamiento de señales y la comunicación.Simplifica el manejo del flujo de datos.
• Modos de ahorro de energía: los modos inactivos y de apagado reducen el consumo de energía.Optimizado para dispositivos portátiles y diseños sostenibles.
|
Tipo |
Parámetro |
|
Tiempo de entrega de fábrica |
7 semanas |
|
Montar |
A través del agujero |
|
Paquete / estuche |
40 dip (0.600, 15.24 mm) |
|
Número de E/S |
32 |
|
Temperatura de funcionamiento |
-40 ° C ~ 85 ° C TA |
|
Serie |
89s |
|
Código JESD-609 |
E3 |
|
Estatus de parte |
Activo |
|
Número de terminaciones |
40 |
|
Voltaje de suministro |
5V |
|
Frecuencia |
33MHz |
|
Voltaje de suministro operativo |
5V |
|
Interfaz |
Uart |
|
Contactor |
Estaño |
|
Tipo de montaje |
A través del agujero |
|
Número de alfileres |
40 |
|
Tiempos de vigilancia |
Sí |
|
Embalaje |
Tubo |
|
Publicado |
1997 |
|
Código PBFree |
Sí |
|
Nivel de sensibilidad de humedad (MSL) |
1 (ilimitado) |
|
Posición terminal |
DUAL |
|
Terminal |
2.54 mm |
|
Número de pieza base |
AT89S52 |
|
Fuente de alimentación |
5V |
|
Tamaño de memoria |
8 kb |
|
Velocidad |
24 MHz |
|
Voltaje - Suministro (VCC/VDD) |
4V ~ 5.5V |
|
Número de bits |
8 |
|
Periféricos |
WDT |
|
Tamaño de núcleo |
De 8 bits |
|
Conectividad |
Uart/Usart |
|
Tiempo de acceso |
24 µs |
|
Canales de DMA |
NO |
|
Canales PWM |
NO |
|
Número de temporizadores/contadores |
3 |
|
Número de canales UART |
1 |
|
Longitud |
52.58 mm |
|
Llegar a SVHC |
Sin SVHC |
|
Estado de ROHS |
ROHS3 Cumplante |
|
Tipo de oscilador |
Interno |
|
Tamaño de la carnero |
256 x 8 |
|
UPS/UCS/Tipo de ICS periférico |
Microcontrolador |
|
Procesador central |
8051 |
|
Tipo de memoria del programa |
DESTELLO |
|
Tamaño de la memoria del programa |
8kb 8k x 8 |
|
Tamaño de bit |
8 |
|
Tiene ADC |
NO |
|
Ancho de bus de datos |
8b |
|
Canales DAC |
NO |
|
Dirección del ancho del autobús |
8b |
|
Altura |
4.826 mm |
|
Ancho |
13.97 mm |
|
Endurecimiento por radiación |
NO |
|
Plomo libre |
Plomo libre |
Los tres componentes enumerados a la derecha son similares en especificaciones a los de la tecnología Microchip AT89S52-24PU.
|
Número de parte |
Fabricante |
Paquete / estuche |
Número de alfileres |
Ancho de bus de datos |
Número de E/S |
Interfaz |
Tamaño de memoria |
Voltaje de suministro |
Periféricos |
|
AT89S52-24PU |
Tecnología de microchip |
40 dip (0.600, 15.24 mm) |
40 |
8 B |
32 |
Uart |
8 KB |
5 V |
WDT |
|
AT89C55WD-24PU |
Tecnología de microchip |
40 dip (0.600, 15.24 mm) |
40 |
8 B |
32 |
Spi, Uart, Usart |
32 kb |
5 V |
WDT |
|
AT89S51-24PU |
Tecnología de microchip |
40 dip (0.600, 15.24 mm) |
40 |
8 B |
32 |
Uart, Usart |
4 kb |
5 V |
WDT |
|
AT89C51RC-24PU |
Tecnología de microchip |
40 dip (0.600, 15.24 mm) |
40 |
8 B |
32 |
Uart, Usart |
20 kb |
- |
WDT |
El siguiente diagrama ilustra la estructura de bloque funcional de AT89S52-24PU.

La siguiente figura ilustra el proceso de programación de la memoria flash del AT89S52-24PU en modo paralelo.

La siguiente figura demuestra el proceso de verificación de la memoria flash en modo paralelo para el AT89S52-24PU.

La siguiente figura ilustra el proceso de descarga en serie para la memoria flash AT89S52-24PU.

|
Número de parte |
Descripción |
Fabricante |
|
AT87F52-24PC |
Microcontrolador, 8 bits, flash, 8051 CPU, 24MHz, CMOS,
PDIP40, 0.600 pulgadas, plástico, DIP-40 |
Atmel Corporation |
|
AT87F52-24PI |
Microcontrolador, 8 bits, flash, 8051 CPU, 24MHz, CMOS,
PDIP40, 0.600 pulgadas, plástico, DIP-40 |
Atmel Corporation |
|
AT87F52-24PL |
Microcontrolador, 8 bits, flash, 24MHz, CMOS, PDIP40, 0.600
Pulgada, plástico, dip-40 |
Atmel Corporation |
• Monitoreo de atención médica: mejora la precisión en los dispositivos de monitoreo médico.
• Seguridad automotriz: integra características como control de crucero adaptativo y asistencia de carril.
• Electrónica de bricolaje: permite a los aficionados crear dispositivos personalizados.
• Electrónica de consumo: produce productos multifuncionales e intuitivos.
• Hogares y ciudades inteligentes: mejora la comunicación del dispositivo para una mejor gestión de energía y conveniencia.

Microchip Technology Inc., con su sede en Chandler, Arizona, juega un papel en la industria de microcontroladores y semiconductores.La compañía se distingue por su firme dedicación a los avances pioneros y el mantenimiento de altos estándares a través de líneas de productos reconocidas por su confiabilidad, que refuerza la eficiencia del desarrollo y la prudencia económica.Al refinar cuidadosamente sus procesos de diseño y fabricación, Microchip no solo cumple sino que supera los puntos de referencia de la industria, fomentando un entorno que fomenta la mejora continua y el refinamiento del sistema.Microchip Technology Inc. es mucho más que un proveedor de microcontroladores y semiconductores;Moldea activamente el paisaje en el que se desarrollan y utilizan estas tecnologías.Su énfasis estratégico en la eficiencia, la gestión de costos y el control de calidad lo coloca a la vanguardia de la industria.
Cable de unión de cobre 17/octubre/2013.pdf
Transferir a Microchip/Label/PKG 5/SEP/2016.PDF
Transferir a Microchip/Label/PKG 5/SEP/2016.PDF
Cable de unión de cobre 17/octubre/2013.pdf
Envíe una consulta, responderemos de inmediato.
La diferencia principal se centra en su tamaño de memoria flash: AT89S51 está equipado con 4K, mientras que AT89S52 expande esto a 8K.Esta expansión respalda aplicaciones más sofisticadas y el almacenamiento de bases de código extensas, alineándose con diversas necesidades en el desarrollo de sistemas integrados.
AT89S52 se emplea en varias tareas de control integradas, a menudo valoradas por eficiencia energética y un rendimiento confiable.Su versatilidad con frecuencia lo convierte en una opción favorecida en proyectos que buscan rentabilidad al tiempo que mantienen la funcionalidad, alineándose con la innovación de equilibrio con consideraciones financieras.
Este es un microcontrolador CMOS de 8 bits, conocido por fusionar las capacidades computacionales y de memoria en una unidad compacta.Estas cualidades son atractivas en los procesos de diseño simplificados donde la eficiencia y el espacio son importantes.
La memoria flash en chip permite la reprogramación, ofreciendo adaptabilidad para actualizaciones de software y desarrollo iterativo.Esta característica complementa una perspectiva de desarrollo moderna donde las mejoras continuas no solo son posibles sino bienvenidas.
La AT89S52-24PU ejemplifica esta combinación, donde una CPU de 8 bits armoniza con memoria flash.Esta integración ofrece un procesamiento y almacenamiento efectivos para aplicaciones que exigen operaciones sólidas sin exceso.
Comprende 8k bytes de flash, lo que permite la gestión de los datos del programa.Esta expansión lo hace adecuado para tareas desafiantes donde la memoria limitada podría plantear obstáculos.
Se incluye la lógica estática, lo que permite el funcionamiento a bajas frecuencias con eficiencia.Esta característica se usa en escenarios que exigen un uso mínimo de potencia, lo que mejora tanto la longevidad como la sostenibilidad en la electrónica.
El modo inactivo hace que la CPU sea inactiva, logrando ahorros de energía mientras mantiene las funciones de microcontrolador.Este diseño estratégico minimiza el uso de energía durante los períodos de procesamiento menos intensivo.
Los contenidos de la RAM permanecen intactos durante el modo de apagado, lo que permite la preservación de los datos a pesar del menor consumo de energía.Esta funcionalidad es buena en condiciones que requieren retención de datos junto con un uso mínimo de energía, típico en dispositivos con batería.
