Guía, características y aplicaciones del chip de interfaz ADM560JRS

Trabajar con comunicación en serie a menudo significa conectar circuitos lógicos a dispositivos que utilizan señales RS232.ADM560JRS le ayuda a gestionar esa conexión con cuatro transmisores y cinco receptores integrados en un chip compacto.Puede usarlo para traducir señales de nivel lógico a niveles de voltaje RS232 y recibir datos de líneas seriales al mismo tiempo.El dispositivo funciona con un único suministro de bajo voltaje y utiliza una bomba de carga para crear los voltajes de interfaz necesarios.Al admitir varios canales de comunicación, se adapta bien a sistemas de control, interfaces de computadora y dispositivos integrados que intercambian datos en serie.

Catálogo

Descripción general de ADM560JRS

ADM560JRS es un transceptor RS 232 de baja potencia diseñado para sistemas que intercambian datos en serie entre circuitos lógicos y líneas de comunicación RS 232 estándar.El dispositivo integra cuatro transmisores y cinco receptores, lo que permite múltiples rutas de señal dentro de un único paquete compacto.Funciona con un único suministro de 3 V a 3,6 V y genera los voltajes de interfaz positivos y negativos necesarios mediante una bomba de carga interna con condensadores externos.Las velocidades de transferencia de datos alcanzan los 116 kbps, lo que admite tareas típicas de comunicación en serie.El dispositivo está empaquetado en un formato SSOP de 28 pines adecuado para placas de circuito montadas en superficie.¿Busca ADM560JRS?Contáctenos para verificar el stock actual, el tiempo de entrega y los precios.

Detalles de configuración de pines del ADM560JRS

Descripción del pin ADM560JRS

Número de PIN	Nombre del PIN	Descripción
1	T3OUT	Canal 3 de salida del transmisor RS-232 que controla la línea serie externa utilizando niveles de voltaje RS-232.
2	T1SALIDA	Canal 1 de salida del transmisor RS-232 que proporciona señales lógicas convertidas para líneas de comunicación en serie.
3	T2OUT	Canal 2 de salida del transmisor RS-232 que emite señales de voltaje compatibles con RS-232.
4	R2IN	Canal 2 de entrada del receptor RS-232 que acepta señales RS-232 entrantes de dispositivos externos.
5	R2OUT	Salida lógica CMOS/TTL correspondiente al canal 2 del receptor tras la conversión de nivel RS-232.
6	T2IN	Entrada de nivel lógico para el canal 2 del transmisor que se convierte internamente a niveles de salida RS-232.
7	T1IN	Entrada de nivel lógico para el canal 1 del transmisor utilizado para controlar la etapa de salida RS-232.
8	R1SALIDA	Salida de nivel lógico del canal 1 del receptor que representa la señal de entrada RS-232 convertida.
9	R1IN	Canal 1 de entrada del receptor RS-232 conectado a una línea de interfaz serial externa.
10	Tierra	Referencia a tierra para el dispositivo y los circuitos internos.
11	VCC	Entrada de fuente de alimentación principal, que normalmente funciona desde aproximadamente 3,0 V a 3,6 V.
12	C1+	Terminal positivo del primer condensador de la bomba de carga utilizado en la etapa duplicadora de voltaje.
13	V+	Salida de voltaje positivo generado desde la bomba de carga interna utilizada por los controladores RS-232.
14	C1-	Terminal negativo del primer condensador de la bomba de carga utilizado en el circuito duplicador de voltaje.
15	C2+	Terminal positivo del segundo condensador de la bomba de carga utilizado para la etapa del inversor de voltaje.
16	C2-	Terminal negativo del segundo condensador de la bomba de carga utilizado para generar el voltaje RS-232 negativo.
17	V-	Salida de voltaje negativo de la bomba de carga interna utilizada para la señalización RS-232.
18	R5IN	Canal de entrada 5 del receptor RS-232 para señales de datos seriales entrantes.
19	R5OUT	Salida lógica CMOS/TTL correspondiente al canal 5 del receptor tras la conversión de la señal.
20	T3IN	Entrada de nivel lógico para el canal 3 del transmisor utilizado para producir señales de salida RS-232.
21	T4IN	Entrada de nivel lógico para el canal 4 del transmisor que alimenta la etapa del driver interno RS-232.
22	R4OUT	Salida de nivel lógico del canal 4 del receptor que representa la señal de entrada RS-232 convertida.
23	R4IN	Canal de entrada 4 del receptor RS-232 conectado a una línea de comunicación externa.
24	ES	Habilite la entrada de control utilizada para activar o desactivar los circuitos internos del dispositivo.
25	SHDN	Entrada de control de apagado que coloca el dispositivo en un modo de apagado de bajo consumo.
26	R3OUT	Salida de nivel lógico del canal 3 del receptor correspondiente a la señal RS-232 recibida.
27	R3IN	Canal 3 de entrada del receptor RS-232 para recibir señales de interfaz serie.
28	T4OUT	Canal 4 de salida del transmisor RS-232 que proporciona señales de salida en serie convertidas.

Modelo CAD ADM560JRS

Símbolo ADM560JRS

Huella ADM560JRS

ADM560JRS modelo 3d

Características de ADM560JRS

Estructura del transceptor RS232 integrado

El ADM560JRS combina cuatro transmisores y cinco receptores en un dispositivo compacto.Esta disposición admite la comunicación en serie dúplex completa al tiempo que reduce la cantidad de componentes de interfaz separados necesarios en una placa de circuito.

Operación de suministro único de bajo voltaje

El dispositivo funciona con un suministro único de entre 3 V y 3,6 V. Esto le permite conectarse directamente a sistemas lógicos modernos de bajo voltaje sin requerir rieles de alimentación adicionales.

Generación de voltaje de la bomba de carga interna

Una bomba de carga interna crea los voltajes positivos y negativos necesarios para la señalización RS 232.Los condensadores externos conectados a pines dedicados ayudan al circuito a generar niveles de voltaje de interfaz estables.

Múltiples canales receptores

Cinco canales receptores independientes aceptan señales de entrada RS 232 y las convierten en salidas de nivel lógico.Esto permite monitorear y procesar varias líneas de comunicación dentro de un circuito integrado.

Cuatro salidas de transmisor dedicadas

Cuatro rutas de transmisor convierten señales de entrada de nivel lógico en niveles de salida RS 232.Estas salidas controlan líneas de comunicación externas que se conectan a puertos serie u otros dispositivos de interfaz.

Tolerancia al ruido del receptor

Cada canal del receptor incluye histéresis en la etapa de entrada.Este diseño ayuda a mantener una salida lógica estable cuando la señal entrante contiene ruido eléctrico o transiciones lentas.

Soporte de transferencia de datos hasta 116 kbps

El dispositivo admite velocidades de datos de hasta 116 kilobits por segundo.Esta gama cubre velocidades de comunicación serie comunes utilizadas en equipos de control e interfaces de computadora.

Paquete compacto de montaje en superficie

El dispositivo se proporciona en un paquete SSOP de 28 derivaciones.Su tamaño reducido admite diseños de circuitos densos y, al mismo tiempo, mantiene un espacio claro entre pines para un montaje confiable.

Especificaciones técnicas del ADM560JRS

Atributo del producto	Valor del atributo
Fabricante	Dispositivos analógicos, Inc.
Tensión - Suministro	3V ~ 3.6V
Tipo	Transceptor
Paquete de dispositivo del proveedor	28-POES
Serie	-
Histéresis del receptor	300 mV
Protocolo	RS232
Paquete / Estuche	28-SSOP (0,209', 5,30 mm de ancho)
Paquete	tubo
Temperatura de funcionamiento	0°C ~ 70°C
Número de controladores/receptores	4/5
Tipo de montaje	Montaje en superficie
Dúplex	completo
Velocidad de datos	116Kbps
Número de producto básico	ADM560
Nivel de sensibilidad a la humedad (MSL)	1 (ilimitado)
ECCN	EAR99
HTSUS	8542.39.0001

Diagrama de bloques funcionales de ADM560JRS

La estructura interna organiza el ADM560JRS en secciones de generación de energía, transmisor y receptor que convierten señales lógicas a niveles RS-232 y viceversa.Una etapa de bomba de carga en la parte superior produce rieles de suministro positivos y negativos desde una única entrada de +3,3 V utilizando condensadores externos conectados a los pines C1 y C2, generando voltajes V+ y V- utilizados por los controladores de interfaz.Cuatro rutas de transmisor aceptan entradas CMOS etiquetadas de T1IN a T4IN y controlan salidas RS-232 de T1OUT a T4OUT.Cinco rutas de receptor aceptan entradas RS-232 etiquetadas como R1IN a R5IN y las traducen en salidas CMOS R1OUT a R5OUT.Los pines de control y referencia, incluidos EN o SHDN, VCC y GND, aparecen en la parte inferior del diseño, lo que indica que el dispositivo habilita las conexiones de control y alimentación mientras agrupa el flujo de señal entre la lógica CMOS y las líneas de comunicación EIA/TIA-232.

Aplicaciones de ADM560JRS

Interfaces serie de computadoras personales

El ADM560JRS puede conectar circuitos lógicos en computadoras o controladores integrados a puertos serie RS 232.Sus transmisores y receptores gestionan la conversión del nivel de señal para que la lógica digital pueda comunicarse con dispositivos externos que utilizan líneas de comunicación serie estándar.

Equipos de control industrial

Las unidades de control en entornos industriales suelen intercambiar datos con sensores, controladores o herramientas de diagnóstico a través de enlaces serie.El dispositivo permite que estos sistemas interactúen con puertos de comunicación RS 232 mientras mantienen la lógica interna funcionando a niveles de voltaje bajos.

Terminales de comunicación y módems

Muchos terminales de comunicación y sistemas basados en módem dependen de la señalización RS 232 entre circuitos de procesamiento y equipos de comunicación externos.El dispositivo maneja la traducción de señales entre los circuitos lógicos y la interfaz serial utilizada por estos sistemas.

Dispositivos de diagnóstico y monitoreo médico

En ocasiones, los instrumentos médicos intercambian datos de configuración o resultados de mediciones a través de conexiones en serie.El ADM560JRS proporciona una conversión de señal estable que permite que los equipos médicos basados ​​en microcontroladores se comuniquen con computadoras externas o registradores de datos.

Equipo portátil de registro de datos

Los sistemas de monitoreo portátiles y los instrumentos portátiles pueden usar enlaces seriales para transferir mediciones almacenadas a otros dispositivos.El dispositivo permite que estos sistemas alimentados por baterías mantengan una comunicación RS 232 confiable mientras funcionan con suministros de bajo voltaje.

Sistemas integrados con enlaces serie heredados

Los sistemas de control integrados utilizados en automatización o pruebas a menudo interactúan con equipos más antiguos que se comunican a través de RS 232. El ADM560JRS permite que los circuitos digitales modernos mantengan la compatibilidad con estas interfaces de comunicación en serie establecidas.

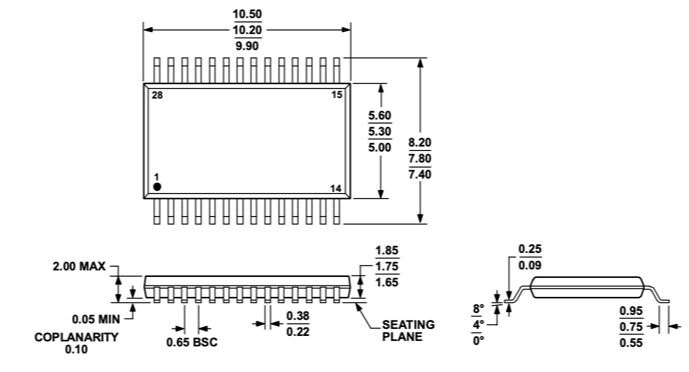

Dimensiones generales del ADM560JRS

El diseño del paquete físico presenta el paquete de contorno pequeño retráctil de 28 conductores utilizado para el ADM560JRS con dimensiones expresadas en milímetros.La vista superior indica el cuerpo rectangular con cables dispuestos a lo largo de ambos lados largos y la numeración de pines comienza en la esquina marcada con un punto.La longitud de la carrocería varía de 9,90 mm a 10,50 mm y el ancho de la carrocería varía de 5,00 mm a 5,60 mm, mientras que la envergadura total, incluidos los cables, se extiende aproximadamente de 7,40 mm a 8,20 mm.El paso de los conductores se especifica como 0,65 mm entre pines adyacentes, lo que admite un montaje en superficie compacto.Los perfiles laterales y finales muestran el plano de asiento, el ángulo de curvatura anterior y la tolerancia de coplanaridad, con una altura máxima del paquete cercana a 2,00 mm.Las medidas adicionales definen el ancho del cable, el grosor del cable y la extensión del terminal para garantizar la compatibilidad con los patrones de tierra SSOP estándar definidos por JEDEC MO-150-AH.

Ventajas y desventajas del ADM560JRS

Ventajas

• Proporciona múltiples controladores y receptores en un único dispositivo integrado, lo que reduce el número de componentes

• Funcionamiento con bajo voltaje de suministro adecuado para sistemas modernos de baja potencia

• La bomba de carga integrada elimina la necesidad de voltajes de suministro externos ±RS-232

• La histéresis del receptor mejora la confiabilidad en entornos eléctricamente ruidosos

• El paquete compacto de montaje en superficie ayuda a minimizar el uso de espacio en la placa

• Admite comunicación RS-232 estándar, lo que lo hace ampliamente compatible con dispositivos seriales

• Bajo consumo de energía adecuado para equipos alimentados por baterías

Desventajas

• Velocidad de datos máxima limitada a 116 kbps, que es más lenta en comparación con las interfaces modernas de alta velocidad

• El rango de temperatura de funcionamiento está limitado al grado comercial (0°C a 70°C)

• Requiere condensadores externos para el funcionamiento de la bomba de carga

• Diseñado específicamente para RS-232, que se considera un estándar de comunicación heredado

• El producto está obsoleto y ya no está en producción activa.

Alternativas ADM560JRS

Número de pieza	Fabricante	Características clave	Caso de uso/Notas
ADM560JRSZ	Dispositivos analógicos Inc.	Empaquetado en un factor de forma 196-LFBGA diseñado para conjuntos electrónicos compactos de alta densidad.Admite instalación de montaje en superficie y funcionamiento confiable en un amplio rango de temperaturas industriales de -40 °C a 85 °C, lo que ayuda a mantener un rendimiento estable en circuitos exigentes.	Se utiliza en sistemas electrónicos avanzados que requieren un embalaje compacto y un rendimiento confiable.Adecuado para diseños industriales e integrados donde el funcionamiento estable y el uso eficiente del espacio en la placa son importantes.
ADM560JRS-CARRETE	Dispositivos analógicos Inc.	Se suministra en un paquete de 16 PDIP diseñado para montaje a través de orificios.El estilo del paquete permite una instalación sencilla y un manejo sencillo durante el montaje o las pruebas.Funciona dentro de un rango de temperatura comercial típico de 0 °C a 70 °C.	Comúnmente utilizado en placas de desarrollo, prototipos o equipos que utilizan componentes de orificio pasante.El formato DIP también simplifica la resolución de problemas, el reemplazo y el montaje manual.
ADM560JR	Dispositivos analógicos Inc.	Encerrado en un paquete compacto 64-VQFN con una almohadilla térmica expuesta.Diseñado para montaje en superficie, admite un funcionamiento confiable de -40 °C a 85 °C al tiempo que mejora la disipación de calor y la conexión a tierra eléctrica.	Muy adecuado para sistemas integrados modernos y electrónica industrial donde se requiere un tamaño compacto y una gestión térmica eficiente.A menudo se utiliza en diseños de circuitos de alta densidad.

Acerca de Analog Devices, Inc.

Analog Devices, Inc. es una empresa de semiconductores que desarrolla circuitos integrados utilizados para procesamiento de señales, conversión de datos y comunicación de interfaz.Fundada en 1965 y con sede en los Estados Unidos, la empresa se centra en tecnologías de procesamiento de señales analógicas, mixtas y digitales.Sus productos se utilizan ampliamente en sistemas industriales, equipos de comunicación, instrumentos sanitarios, electrónica automotriz y dispositivos de consumo.La cartera de la empresa incluye amplificadores, convertidores de datos, circuitos de interfaz, dispositivos de administración de energía y componentes de procesamiento de señales diseñados para sistemas electrónicos que requieren un manejo de señales preciso y confiable.

Conclusión

El ADM560JRS está diseñado para manejar la comunicación en serie entre circuitos lógicos y dispositivos RS232.Obtienes cuatro transmisores y cinco receptores en un paquete, lo que permite gestionar varias líneas de señal al mismo tiempo.Su bomba de carga interna crea los voltajes de interfaz requeridos a partir de un único suministro de bajo voltaje.El paquete SSOP compacto ayuda a mantener los diseños de circuitos pequeños y organizados.Puede aplicar el dispositivo en sistemas de control, interfaces de computadora y equipos de comunicación que dependen del intercambio de datos RS232.Con su estructura integrada, reduce la necesidad de componentes de interfaz adicionales.
