Amplificador de ganancia variable AD602JR: características, distribución de pines, aplicaciones y hoja de datos

El AD602JR es un amplificador de ganancia variable dual diseñado para un control de señal preciso y de alto rendimiento en sistemas electrónicos avanzados.En este artículo, conocerá sus características clave, disposición de pines, estructura interna y especificaciones de una manera clara y práctica.También verá cómo se utiliza en aplicaciones como ultrasonido, RF, instrumentación y adquisición de datos, junto con sus ventajas y desventajas, piezas similares y detalles del embalaje.Al leerlo, comprenderá exactamente qué hace este dispositivo y dónde encaja mejor.

Catalogar

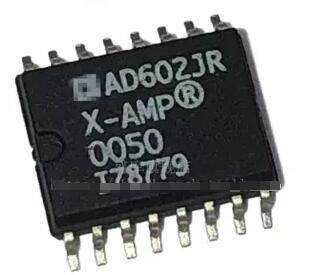

¿Qué es el AD602JR?

El AD602JR es un amplificador de ganancia variable (VGA) dual de precisión desarrollado por Analog Devices, diseñado para el acondicionamiento de señales de alto rendimiento en sistemas electrónicos exigentes.Pertenece a la familia AD600/AD602, conocida por sus características de bajo ruido, amplio ancho de banda y control de ganancia lineal en dB.Empaquetada en un formato compacto SOIC (JR) de 16 pines, esta serie incluye múltiples variantes, como las opciones JRZ y REEL, para adaptarse a diferentes necesidades de fabricación y ensamblaje.

¿Busca AD602JR?Contáctenos para verificar el stock actual, el tiempo de entrega y los precios.

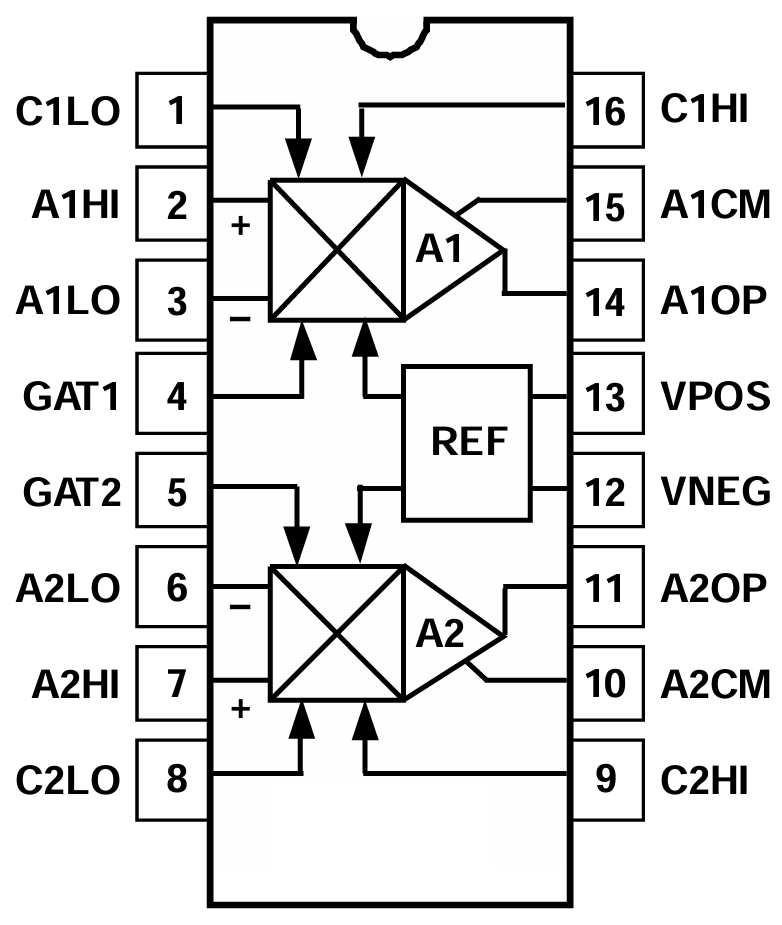

Configuración de pines AD602JR

Pin No.	Nombre del PIN	Función
1	C1LO	Extremo inferior de la entrada Gain Control 1.Establece el extremo inferior del control. voltaje para el amplificador A1.
2	A1HI	Entrada no inversora (+) del Amplificador A1.Recibe la señal de entrada para el canal 1.
3	A1LO	Entrada inversora (-) del Amplificador A1.Completa la entrada diferencial. par para A1.
4	GAT1	Entrada de control de ganancia para el amplificador A1.Determina el nivel de ganancia. a través de voltaje de control externo.
5	GAT2	Entrada de control de ganancia para el Amplificador A2.Determina el nivel de ganancia. a través de voltaje de control externo.
6	A2LO	Entrada inversora (-) del Amplificador A2.Completa el diferencial par de entrada para A2.
7	A2HI	Entrada no inversora (+) del Amplificador A2.Recibe la señal de entrada para el canal 2.
8	C2LO	Extremo inferior de la entrada Gain Control 2.Establece el extremo inferior del control. voltaje para el amplificador A2.
9	C2HI	Extremo superior de la entrada Gain Control 2.Establece el extremo alto del voltaje de control para el amplificador A2.
10	A2CM	Referencia de modo común para el amplificador A2.Se utiliza para sesgar el diferencial. entradas a un nivel definido.
11	A2OP	Salida del Amplificador A2.Proporciona la señal amplificada para el canal. 2.
12	VNEG	Pin negativo de alimentación.Conéctelo al riel de suministro negativo o tierra (según configuración).
13	VPOS	Pin positivo de alimentación.Conéctelo al voltaje de suministro positivo.
14	A1OP	Salida del Amplificador A1.Proporciona la señal amplificada para el canal. 1.
15	A1CM	Referencia de modo común para el amplificador A1.Se utiliza para sesgar el diferencial. entradas a un nivel definido.
16	C1HI	Extremo superior de la entrada Gain Control 1.Establece el extremo alto del voltaje de control para el amplificador A1.

Modelos CAD AD602JR

Símbolo AD602JR

Huella AD602JR

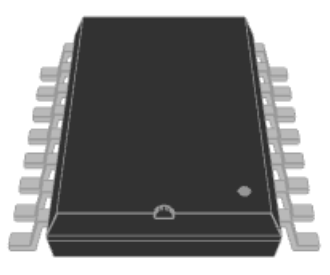

AD602JR modelo 3d

Características del AD602JR

• Diseño de doble canal

El AD602JR integra dos canales de amplificador de ganancia variable totalmente independientes en un solo paquete.Cada canal tiene control de ganancia independiente, lo que permite un uso flexible en rutas de señal diferenciales o aplicaciones de procesamiento de señal dual.

• Amplio rango de ganancia (–10 dB a +30 dB)

Ofrece un rango de ganancia amplio y continuamente variable adecuado tanto para atenuación de señal como para amplificación moderada.Esto lo hace ideal para el acondicionamiento frontal en sistemas con amplios rangos dinámicos de entrada.

• Control de ganancia lineal (en dB)

La ganancia varía linealmente en decibelios con respecto a un voltaje de control.Esto simplifica la configuración precisa de la ganancia y permite una fácil interfaz con DAC o circuitos de control para funciones precisas de control automático de ganancia (AGC).

• Precisión de alta ganancia (±0,3 dB)

El amplificador mantiene una precisión de ganancia estricta en todo su rango operativo.Esto minimiza los errores de calibración y garantiza un rendimiento constante del sistema a lo largo del tiempo.

• Bajo ruido de entrada (~1,4 nV/√Hz)

Su baja figura de ruido permite una amplificación limpia de señales pequeñas sin degradar significativamente la relación señal-ruido.Esto es importante para diseños de instrumentación y front-end analógicos sensibles.

• Baja distorsión (–60 dBc THD)

Con una distorsión armónica total de alrededor de –60 dBc en niveles operativos típicos, mantiene la fidelidad de la señal incluso en condiciones de alta frecuencia o gran amplitud.Esto lo hace adecuado para cadenas de señales analógicas de alto rendimiento.

• Amplio ancho de banda (CC a 35 MHz)

El amplificador admite un amplio rango de frecuencia con un ancho de banda de –3 dB hasta aproximadamente 35 MHz.Esto le permite manejar señales tanto de baja frecuencia como de alta velocidad de manera efectiva.

• Retardo de grupo estable (±2 ns)

El dispositivo mantiene un retardo de grupo casi constante en todo su rango de ganancia y frecuencia.Esto garantiza una distorsión mínima de la fase de la señal para sistemas de radar o comunicaciones de banda ancha.

• Bajo consumo de energía (~125 mW por amperio)

Cada canal consume aproximadamente 125 mW como máximo, lo que hace que el dispositivo sea energéticamente eficiente para el funcionamiento VGA dual de alta velocidad.Esto es ventajoso para sistemas compactos y térmicamente restringidos.

• Capacidad de activación de señales

Cada canal incluye una función de compuerta que puede desactivar la ruta de la señal mediante un control lógico.Esta característica proporciona supresión, silenciamiento o conmutación de canales rápidos sin relés externos ni circuitos complejos.

• Compatibilidad del controlador ADC de alta velocidad

El AD602JR está diseñado para interactuar limpiamente con convertidores analógicos a digitales de alta velocidad.Su linealidad, ancho de banda y bajo ruido lo convierten en una buena opción para el acondicionamiento de señales de precisión antes de la digitalización.

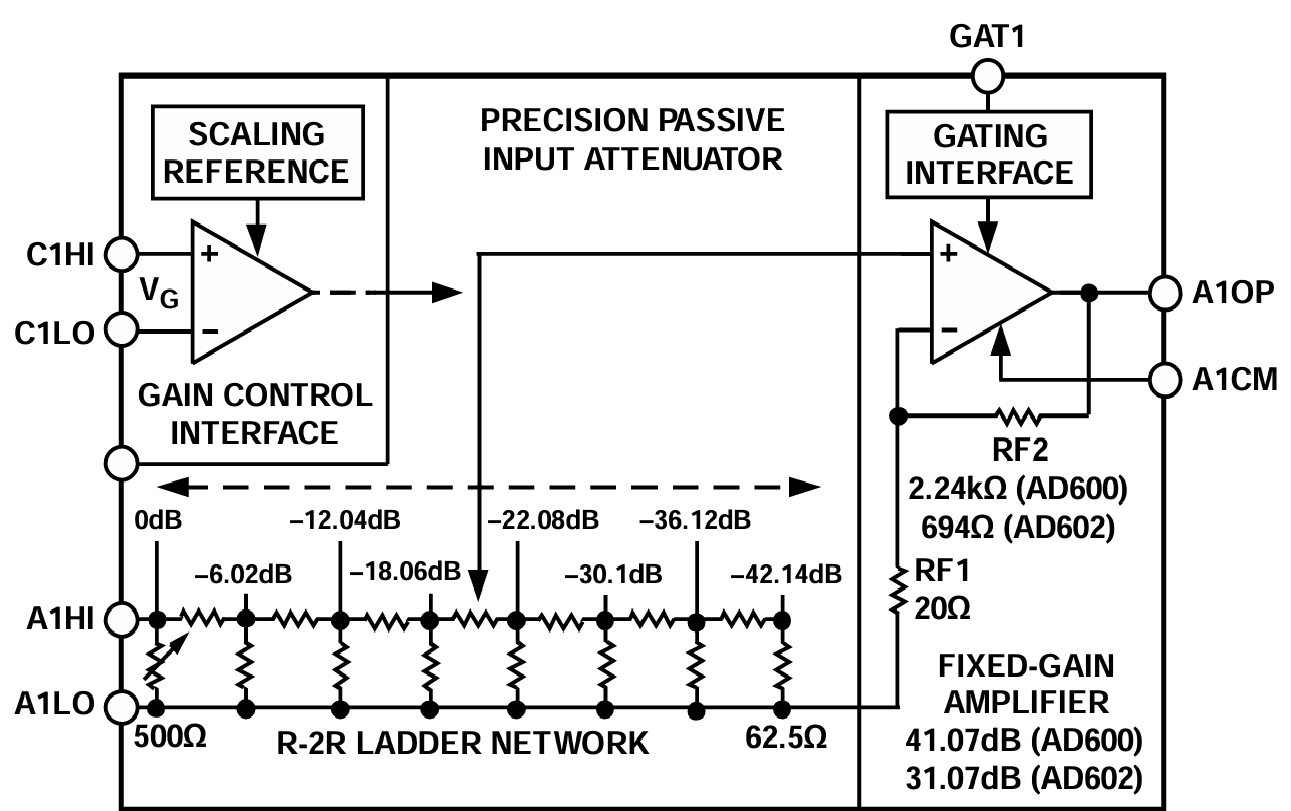

Diagrama de bloques del AD600

El diagrama de bloques del AD600 muestra cómo el dispositivo logra una ganancia variable lineal precisa en dB mediante una combinación de control analógico y una red de atenuador pasivo.Una referencia de escala y una interfaz de control de ganancia convierten el voltaje de control (V_GRAMO) en un nivel de atenuación específico aplicado a la entrada a través de una red de escalera R-2R de precisión.La señal atenuada luego pasa a una etapa amplificadora de ganancia fija, que determina el rango de ganancia general del dispositivo.Una interfaz de activación permite silenciar o habilitar el canal según sea necesario, lo que hace que esta arquitectura sea ideal para una amplificación estable, de bajo ruido y controlada con precisión en aplicaciones de procesamiento de señales.

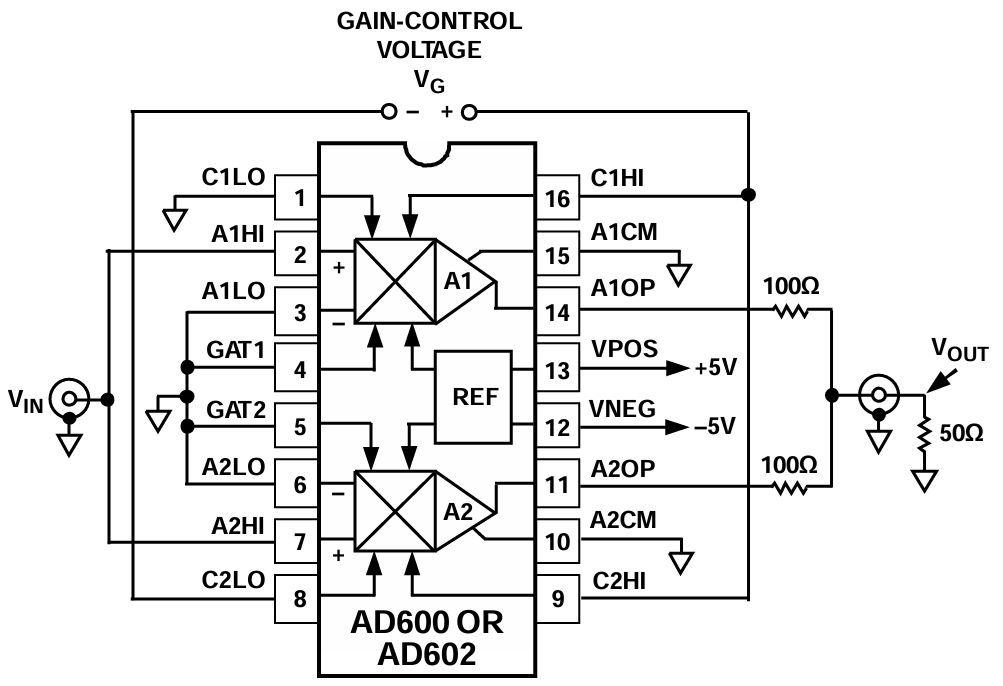

AD600 VCA de ruido ultrabajo

El diagrama VCA de ruido ultrabajo del AD600 muestra la configuración interna de doble canal que permite un control de ganancia preciso y de bajo ruido.Cada canal utiliza un bloque amplificador dedicado (A1 y A2), ambos controlados por un único voltaje de control de ganancia para una ganancia variable sincronizada.Una referencia incorporada garantiza un funcionamiento estable, mientras que la entrada diferencial y las resistencias de salida cuidadosamente adaptadas proporcionan una excelente integridad de la señal y adaptación de impedancia.Esta arquitectura es importante porque permite que el dispositivo ofrezca baja distorsión, bajo ruido y control de ganancia altamente preciso, lo que lo hace ideal para aplicaciones de interfaz analógica exigentes, como instrumentación y comunicaciones.

Especificaciones de AD602JR

Tipo	Parámetro
Fabricante	Dispositivos analógicos Inc.
Serie	X-AMP®
Embalaje	Tubo
Estado de la pieza	Obsoleto
Tipo de amplificador	Ganancia variable
Número de circuitos	2
Velocidad de giro	275 V/μs
-3 dB de ancho de banda	35MHz
Corriente – Polarización de entrada	350 na
Actual – Oferta	11 mA (×2 canales)
Corriente – Salida / Canal	50 mA
Voltaje – Span de suministro (Min)	9,5 voltios
Voltaje – Rango de suministro (máx.)	10,5 voltios
Temperatura de funcionamiento	0°C ~ 70°C
Tipo de montaje	Montaje en superficie
Paquete / Estuche	16-SOIC (0,295", 7,50 mm de ancho)
Paquete de dispositivo del proveedor	16-SOICO
Número de producto básico	AD602

Aplicaciones AD602JR

1. Control de ganancia de tiempo por ultrasonido y sonda

El AD602JR se utiliza ampliamente en sistemas de sonar y de imágenes por ultrasonido médico para compensar la atenuación de la señal a lo largo del tiempo o la distancia.A medida que las ondas sonoras penetran más profundamente en el tejido o el agua, los ecos se debilitan;Al aplicar un perfil de ganancia controlado y dependiente del tiempo, el AD602JR amplifica estos ecos retardados a niveles uniformes.Su preciso control lineal en dB y su diseño de doble canal lo hacen ideal para compensación de ganancia de tiempo en configuraciones de múltiples trayectorias o de doble haz.Esto garantiza imágenes claras y una representación precisa de la señal a varias profundidades.

2. Control automático de ganancia (AGC) de RF y audio de alto rendimiento

En circuitos de audio y RF, el AD602JR sirve como componente clave en bucles AGC para mantener niveles de salida consistentes.Ajusta dinámicamente la ganancia para contrarrestar las fluctuaciones en la amplitud de entrada, lo que ayuda a prevenir sobrecargas o señales débiles.Su baja distorsión y bajo nivel de ruido lo hacen adecuado para sistemas de audio de alta fidelidad y receptores de RF sensibles.La respuesta lineal en dB simplifica el circuito de control, permitiendo transiciones de ganancia suaves sin artefactos audibles o mensurables.

3. Medición, prueba e instrumentación de señales

El dispositivo se utiliza en osciloscopios, analizadores de espectro y otros instrumentos de medición para optimizar los niveles de la señal de entrada antes del procesamiento.Al variar la ganancia con precisión, permite una medición precisa de señales grandes y pequeñas sin cambio de rango manual.Su amplio ancho de banda y precisión de ganancia lo hacen ideal para mantener la integridad de la señal en amplios rangos de frecuencia.Esto mejora la resolución de medición y el rango dinámico en entornos de prueba exigentes.

4. Front-end para ADC de alta velocidad y sistemas de adquisición de datos

AD602JR funciona eficazmente como un VGA frontal para convertidores analógicos a digitales de alta velocidad.Ajusta las amplitudes de la señal para que coincidan con el rango de entrada del ADC, asegurando que el convertidor funcione con la máxima resolución.Con bajo ruido, retardo de grupo estable y amplio ancho de banda, minimiza la distorsión y preserva las características de la señal durante los cambios de ganancia.Esto lo convierte en una opción confiable para la adquisición de datos de precisión en aplicaciones científicas, industriales o de comunicaciones.

5. Comunicaciones y procesamiento de señales RF

En sistemas de comunicación y receptores de RF, el AD602JR se usa comúnmente en etapas de frecuencia intermedia (IF) o de banda base para controlar los niveles de señal.Previene la saturación durante condiciones de señal fuerte y aumenta las señales débiles para mantener la sensibilidad del receptor.Su amplia respuesta de frecuencia y su preciso control de ganancia lo hacen adecuado para esquemas de modulación complejos y aplicaciones de banda ancha.Como resultado, admite un rendimiento estable del sistema en distintos entornos de señal.

AD602JR Piezas similares

Especificación	AD602JR	AD602JRZ-RL	AD602JRZ	AD602JRZ-R7	AD602JR-REEL7	AD603ARZ
Fabricante	Dispositivos analógicos	Dispositivos analógicos	Dispositivos analógicos	Dispositivos analógicos	Dispositivos analógicos	Dispositivos analógicos
Número de canales	Dual	Dual	Dual	Dual	Dual	Soltero
Rango de ganancia	–10 dB a +30 dB	–10 dB a +30 dB	–10 dB a +30 dB	–10 dB a +30 dB	–10 dB a +30 dB	–10 dB a +30 dB
Tipo de control de ganancia	Lineal en dB (analógico)	Lineal en dB (analógico)	Lineal en dB (analógico)	Lineal en dB (analógico)	Lineal en dB (analógico)	Lineal en dB (analógico)
Ancho de banda (–3 dB)	~35MHz	~35MHz	~35MHz	~35MHz	~35MHz	~90MHz
Ruido de entrada	1,4 nV/√Hz	1,4 nV/√Hz	1,4 nV/√Hz	1,4 nV/√Hz	1,4 nV/√Hz	~1,3 nV/√Hz
THD (típico)	–60 dBc	–60 dBc	–60 dBc	–60 dBc	–60 dBc	–60 dBc
Paquete	SOIC de 16 derivaciones (JR)	SOIC de 16 conductores (JRZ, carrete)	SOIC de 16 derivaciones (JRZ)	SOIC de 16 derivaciones (JRZ, Reel7)	SOIC de 16 derivaciones (JR, Reel7)	SOIC de 8 conductores (ARZ)
Rango de temperatura	0 °C a +70 °C	0 °C a +70 °C	0 °C a +70 °C	0 °C a +70 °C	0 °C a +70 °C	0 °C a +70 °C
Estado / Disponibilidad	Obsoleto	Obsoleto / Alt.Embalaje	Activo / Reemplazo	Activo / Cinta y carrete	Embalaje de cinta y carrete	Activo

Ventajas y desventajas de AD602JR

Ventajas

• Amplio rango de ganancia (–10 dB a +30 dB) tanto para atenuación como para amplificación.

• El control lineal en dB simplifica el ajuste preciso de la ganancia.

• El bajo nivel de ruido (~1,4 nV/√Hz) preserva la integridad de la señal.

• Canales duales independientes con función de compuerta

• Buena precisión de ganancia (±0,3 dB) y rendimiento estable.

Desventajas

• Ancho de banda limitado (~35 MHz) para uso de RF de alta velocidad.

• El estado obsoleto puede afectar el abastecimiento a largo plazo.

• Consumo de energía moderado (~125 mW por canal).

• Es posible que sea necesario amortiguar la impedancia de entrada fija.

• La respuesta de control no es ideal para conmutación de ganancia ultrarrápida.

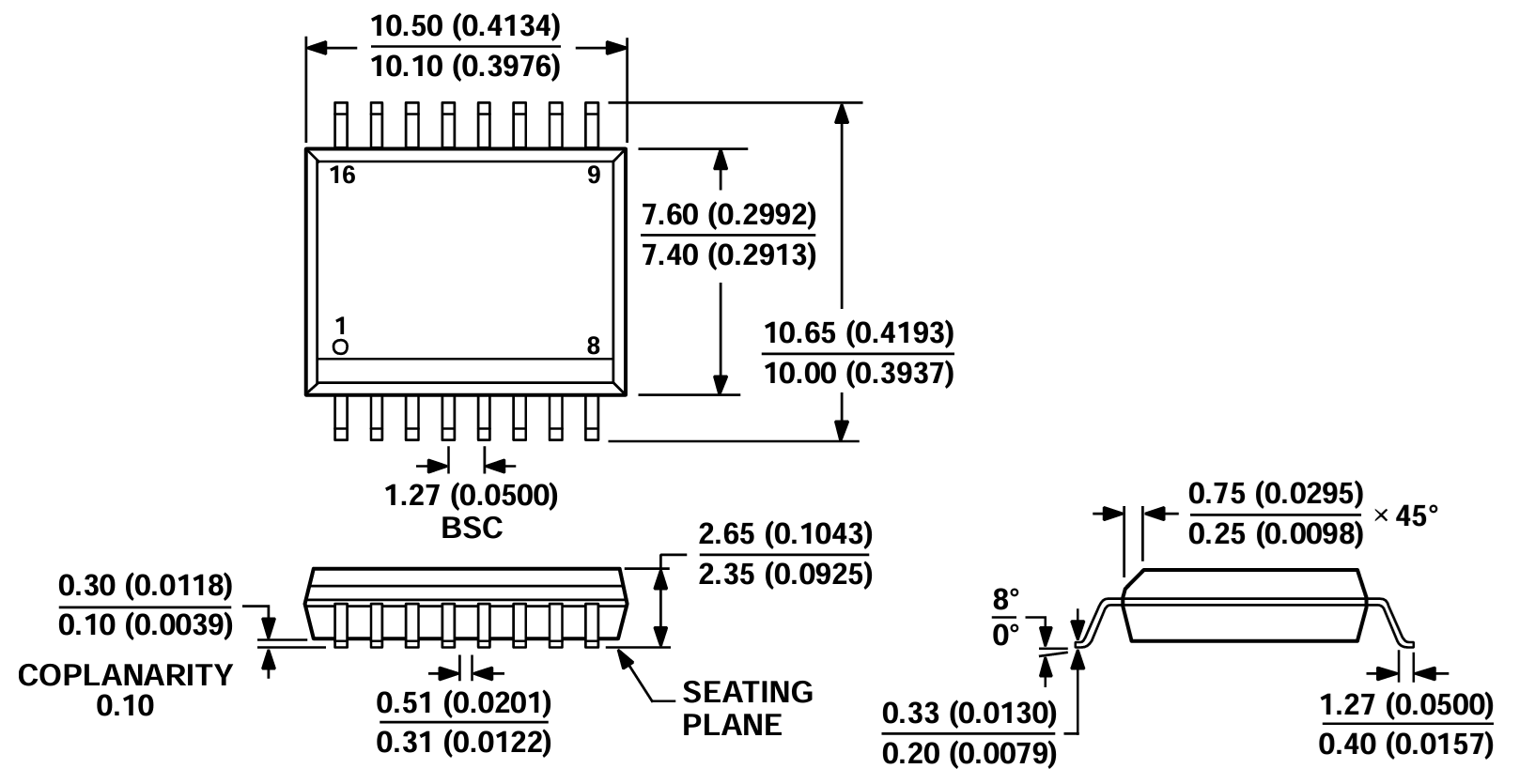

Dimensiones del embalaje AD602JR

Parámetro	mín.	máx.	Pulgadas (mín.)	Pulgadas (máx.)
Longitud del cuerpo (L)	10,10 milímetros	10,50 milímetros	0,3976 pulgadas	0,4134 pulgadas
Ancho del cuerpo (W)	7,40 milímetros	7,60 milímetros	0,2913 pulgadas	0,2992 pulgadas
Intervalo total de clientes potenciales	10,00 milímetros	10,65 milímetros	0,3937 pulgadas	0,4193 pulgadas
Lanzamiento principal	1,27 mm (BSC)	–	0,0500 pulgadas (BSC)	–
Grosor del plomo	0,20 milímetros	0,33 milímetros	0,0079 pulgadas	0,0130 pulgadas
Ancho de avance	0,31 milímetros	0,51 milímetros	0,0122 pulgadas	0,0201 pulgadas
Longitud del cable (longitud del pie)	0,40 milímetros	1,27 milímetros	0,0157 pulgadas	0,0500 pulgadas
Protrusión de plomo (chaflán de 45°)	0,25 milímetros	0,75 milímetros	0,0098 pulgadas	0,0295 pulgadas
Altura del cuerpo (plano de asiento hacia arriba)	2,35 milímetros	2,65 milímetros	0,0925 pulgadas	0,1043 pulgadas
Coplanaridad	–	0,10 milímetros	–	0,0039 pulgadas
Ángulo de avance	0°	8°	0°	8°

AD602JR Fabricante

El AD602JR es fabricado por Dispositivos analógicos, Inc., un líder reconocido mundialmente en circuitos integrados de procesamiento de señales analógicas, digitales y de señales mixtas de alto rendimiento.Conocida por su precisión y confiabilidad, Analog Devices suministra componentes avanzados para industrias como comunicaciones, instrumentación, sistemas médicos e industriales.La experiencia de la empresa en amplificadores de ganancia variable, como la serie AD602, refleja su larga trayectoria en la producción de soluciones analógicas innovadoras para aplicaciones exigentes de procesamiento de señales.

Conclusión

El AD602JR combina flexibilidad de doble canal, control de ganancia lineal en dB, bajo ruido y amplio ancho de banda para ofrecer un acondicionamiento de señal preciso en sistemas analógicos complejos.Su arquitectura admite aplicaciones que van desde ultrasonidos y bucles AGC de RF hasta instrumentación y adquisición de datos de alta velocidad.Con un rendimiento confiable, un ajuste de ganancia preciso y una respuesta de frecuencia estable, sigue siendo un componente valioso para mantener la integridad de la señal en diversos entornos, a pesar de su ancho de banda limitado y sus desafíos de abastecimiento.
