Una guía completa para el módulo XBEE S2C: pinout, especificaciones, modos, conexión arduino y usa

Los módulos XBEE, introducidos por primera vez en 2005 por Digi International bajo la marca Maxstream, han revolucionado la comunicación inalámbrica con su adhesión al estándar IEEE 802.15.4-2003.Diseñado para admitir configuraciones versátiles como redes Star y punto a punto, el ecosistema XBEE se ha convertido en un conjunto robusto de módulos, adaptadores, puertas de enlace y soluciones de software.Estos avances los hacen requisitos para diversas aplicaciones de comunicación inalámbrica, que van desde la automatización industrial hasta los sistemas inteligentes habilitados para IoT.En este artículo, nos sumergimos en el módulo XBEE S2C, un destacado en la línea XBEE.Exploraremos sus atributos clave, configuraciones y aplicaciones prácticas, mostrando cómo simplifica las configuraciones de comunicación al tiempo que ofrece confiabilidad, escalabilidad y eficiencia.Ya sea que esté creando redes de malla intrincadas o que integre sistemas IoT, el módulo XBEE S2C tiene el potencial de transformar sus esfuerzos de comunicación inalámbrica.Descubra sus capacidades y casos de uso práctico.

Catalogar

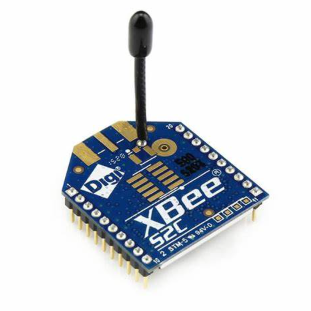

Descripción general del módulo XBEE S2C

El módulo XBEE S2C se destaca como una herramienta altamente versátil para la comunicación de RF.Se conecta a la perfección con una gama de microcontroladores y transmite efectivamente datos en la banda de frecuencia de 2.4GHz.El módulo es particularmente experto en construir redes sólidas y confiables para el flujo de datos ininterrumpido, especialmente cuando se usa con dispositivos habilitados para Zigbee, lo que lo hace bastante valioso en entornos tecnológicos complejos.

El módulo utiliza la tecnología Zigbee para establecer intrincadas redes de malla.Esto permite que los dispositivos participen en la comunicación a largas distancias y naveguen alrededor de las barreras físicas.El protocolo de Zigbee es conocido por su adaptabilidad, escalabilidad y canales seguros, lo que lo hace altamente adecuado para entornos industriales donde se desea un intercambio de datos consistente y oportuno.Por ejemplo, la integración de estos módulos en las redes inteligentes puede mejorar los sistemas de gestión de energía al garantizar que los datos precisos se transmitan a través de amplias redes.

Uno de los aspectos más atractivos del XBEE S2C es su facilidad de uso.Integrarlo con microcontroladores es sencillo, lo que permite la implementación de Swift en una variedad de aplicaciones.El software X-CTU de Digi International es fundamental para mejorar las capacidades del módulo.Con esta herramienta, los usuarios pueden configurar, probar y actualizar fácilmente el firmware, asegurando que los módulos estén equipados con las últimas mejoras y medidas de seguridad.Para los técnicos, ejecutar simulaciones dentro del software puede ser un paso prudente para confirmar que las configuraciones se alinean con demandas operativas particulares antes de implementarlas en el campo.

Configuración de pin

Número de alfiler	Nombre	Descripción
PIN1	VCC	Este pin se utiliza para proporcionar energía de entrada al dispositivo.
PIN2	Dout/dio13	Funciona como una salida en serie de UART y también actúa como GPIO alfiler.
Pina	DIN/config/dio14	Actúa como una entrada de datos en serie para UART y como un pin GPIO.
PIN4	Dio12/spi_miso	Pin de salida de datos para la comunicación SPI, también utilizable para GPIO Funciones.
PIN5	REINICIAR	Ayuda a restablecer el dispositivo a través de una señal externa.
PIN6	RSS/PWM0/DIO10	Utilizado para GPIO y PWM, e indica la intensidad de la señal en Comunicación en serie UART.
PIN7	PWM1/DIO11	Funciona como GPIO y PWM.
PIN8	RESERVADO	Sin conexión o no conectar PIN.
PIN9	Dtr/sleep_rq/dio8	Controla la línea de sueño del módulo XBEE S2C y también funciona como una función GPIO.
Pin10	Gnd	Pasador de tierra.
Pin11	Dio4/spi_mosi	Funciona como PIN de GPIO y ayuda en la comunicación SPI para Entrada de datos de XBEE.
PIN12	CTS/DIO7	Actúa como un indicador de control de flujo RS232 y también es útil para las funciones de GPIO.
PIN13	On_sleep/dio9	Ayuda a verificar el estado de XBEE y es funcional para GPIO Funciones.
PIN14	Vref	Interfaz ADC directa dentro de la referencia de voltaje analógico.
PIN15	ASC/DIO5	Adquiere señales de modo de suspensión y modo de diagnóstico, también Funciona para alfileres GPIO.
PIN16	RTS/DIO6	Indica el flujo de corriente dentro de la comunicación rs232 y Funciona como un pin GPIO.
17	AD3/DIO3/SPI_SSEL	Pin de selección de esclavos para la comunicación SPI, también funciona como Entrada de datos analógicos y GPIO.
18	AD2/DIO2/SPI_CLK	Pin CLK para la comunicación SPI, también funciona en entrada analógica & GPIO.
PIN19	AD1/DIO1/SPI_ATTN	SPI_ATTN Asiste en notificación maestra para datos XBEE producción;también GPIO y entrada analógica.
Pin20	AD0/DIO0/CMSN BTN	Se utiliza para el botón de puesta en marcha, la entrada GPIO y ADC.

Atributos centrales y detalles técnicos

Característica/especificación	Detalles
Tipo de dispositivo	Autónomo
Frecuencia de transmisión	2.4 GHz a 2.5 GHz
Canales	16 canales de secuencia directa
Interfaces	UART (máximo 250 kb/s), SPI (máximo 5 MB/s)
Transmitir el ajuste de energía	Ajustable por software
Rango (urbano/interior)	200 pies
Rango (RF Línea de visión al aire libre)	Hasta 4000 pies
Transmitir la salida de potencia (modo de refuerzo)	6.3 MW (8 dBm)
Transmitir la potencia de salida (modo normal)	2 MW (3 dBm)
Velocidad de datos de RF	250,000 bps
Sensibilidad del receptor (modo de impulso)	-102 dbm
Sensibilidad del receptor (modo normal)	-100 dbm
Rango de voltaje de suministro	+2.1 a +3.6 V
Corriente de funcionamiento (modo normal)	33 mA a 3.3 V
Corriente de funcionamiento (modo de refuerzo)	45 mA a 3.3 V
Corriente inactiva	9 MA
Corriente de salida máxima	40 Ma
Corriente de apagado	<1 µA
Protección de ESD	3000 V
Rango de temperatura de funcionamiento	-40 ° C a 85 ° C
Tasa de datos de comunicación de UART	Hasta 256 kbps
Tasa de datos de comunicación SPI	Hasta 5 Mbps
Velocidad de datos del módulo	Hasta 250,000 bps

Modos operativos

El módulo XBEE S2C incorpora una combinación fascinante de adaptabilidad y utilidad, facilitando su operación en dos metodologías distintas: AT Modo de comando y modo API.Cada metodología atiende a diversos requisitos de comunicación, emparejando atributos distintivos con necesidades operativas específicas.

AT MODO DE COMANDO-Intercambio de datos sin problemas

Dentro del modo de comando AT, comúnmente conocido como modo transparente, el módulo garantiza el intercambio de datos directo y sin complicaciones a través del pin DIN.Esta configuración favorece los escenarios que requieren una comunicación sencilla punto a punto.Al aprovechar las vías de datos transparentes, los dispositivos pueden intercambiar información sin esfuerzo, eliminando la necesidad de un procesamiento complejo o protocolos intrincados.

Modo API: interacciones estructuradas basadas en marco

Por otro lado, el modo API adopta una estrategia más organizada al enmarcar datos antes de la transmisión.Este método otorga una mayor seguridad junto con rigurosas funciones de validación de errores y retroalimentación.El diseño de marco típico comprende delimitadores de arranque, identificadores de tipo, longitudes de cuadro, datos reales y suma de verificación.Tal ensamblaje no solo asegura la comunicación, sino que también ayuda a refinar los ajustes de parámetros y adquirir reconocimientos de entrega de paquetes.

Aprovechando el potencial del módulo XBEE S2C

Aprender la importancia del módulo XBEE S2C dentro de los infraestructuras de red enriquece el rendimiento general y mejora las capacidades operativas.Este módulo ayuda a elaborar redes inalámbricas flexibles y eficientes que satisfacen diversas demandas operativas.Opera principalmente en tres roles específicos:

Dominio de la coordinación de la red

El coordinador sobresale en configurar y mantener el orden de la red.Va más allá del manejo de los protocolos y la sincronización para incluir la configuración de parámetros de red, como la selección de canales y las ID de red, fomentando una atmósfera de comunicación ininterrumpida.En aplicaciones prácticas, los coordinadores actúan con frecuencia como el nodo central, definiendo el marco y la salud de la red.Con frecuencia puede expresar el impacto de codificar por expertos esta unidad para reducir la latencia y aumentar el rendimiento de los datos.

Capacidades de enrutamiento

Los enrutadores juegan un papel activo para garantizar el flujo de datos continuo en las secciones de la red.No solo gestionan la transferencia de datos internos, sino que también facilitan la comunicación externa al actuar como getweens.Este rol tiene una importancia sustancial en la configuración de red compleja donde la distribución de datos debe ser efectiva en múltiples nodos.A menudo puede ajustar la configuración del enrutador para una combinación ideal de conservación de rango y energía, promoviendo el crecimiento de la red y la funcionalidad duradera.

Manejo de dispositivos finales

Si bien se limitan en funciones, los dispositivos finales se centran en la transmisión y recepción de datos de RF.Su diseño a menudo incorpora modos de ahorro de energía para extender la duración de la batería, básica en casos de monitoreo distante.Estos dispositivos están diseñados para ejecutar tareas específicas dentro de la red con una complejidad reducida, lo que garantiza la confiabilidad.Una práctica generalizada de la industria incluye la gestión estratégica de los ciclos de sueño y estela para extender la operación del dispositivo sin socavar la integridad de los datos.

ID de sartén y canales

La ID de red de área personal (PAN) está activa en la identificación de cada red, exigiendo una configuración cuidadosa para asegurar la colocación correcta del dispositivo.La elección de 16 canales disponibles, generalmente administrado por el coordinador, se utiliza para reducir la interferencia y el soporte de la eficiencia de la red.Con frecuencia puede discutir métodos para la asignación dinámica de canales y la gestión de ID de PAN para ajustarse a los cambios ambientales o la escala de la red, manteniendo así una comunicación efectiva.

Interfactar XBEE S2C con Arduino y NodEmcu para aplicaciones dinámicas de IoT

Explorar la integración de los módulos XBEE S2C con Arduino y Nodemcu abre un mundo de aplicaciones flexibles en el panorama de Internet de las cosas (IoT).Este esfuerzo generalmente gira en torno a la elaboración de distintos componentes del transmisor y receptor para facilitar el intercambio de datos de fluidos que recuerda a los ritmos de su interacción.

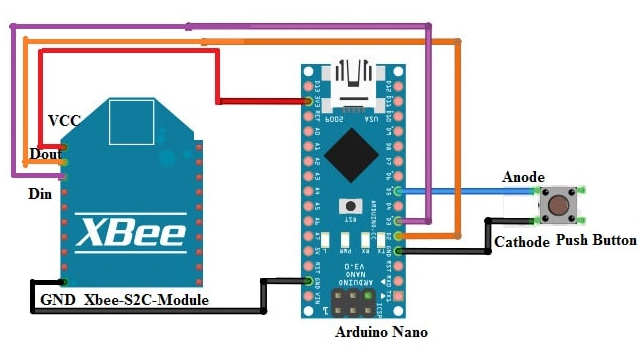

Módulo transmisor con Arduino Nano

La creación de un enlace entre el módulo XBEE y Arduino Nano requiere una conexión adecuada de los pines VCC, GND, DIN y DOUT.El uso deliberado de un botón Push inicia la transferencia de datos al presionarse, una función que imita la interacción intuitiva que se ve en los escenarios de control.Tal configuración resuena con experiencias cotidianas donde los botones de presentación agilizan su compromiso en sistemas integrados.

Sistema receptor con nodemcu

La integración del nodemCU con el módulo XBEE adopta un esquema de conexión similar, aumentado por un LED que actúa como un indicador de estado para la recepción de datos.Esta configuración enriquece la comprensión de los sistemas de retroalimentación, donde la señal visual del LED refleja el proceso de depuración en las interacciones de hardware, fomentando una sensación tranquilizadora de confiabilidad del sistema.

Código

El código requerido para el transmisor:

#Include "SoftWareserial.h"

SoftWareserial XBEE (2,3);

intoador int = 5;

boolean toggle = false;// Esta variable realiza un seguimiento de los clics alternativos del botón

Configuración vacía ()

{

Serial.Begin (9600);

PinMode (botón, input_pullup);

XBEE.BEGIN (9600);

}

bucle vacío ()

{

// Cuando se presiona el botón (GPIO se saca bajo) Enviar 1

if (digitalRead (botón) == Low && Toggle)

{

Serial.println ("ENCENDIDO LED");

toggle = false;

Xbee.write ("1");

retraso (1000);

}

// Cuando se presiona el botón por segunda vez (GPIO se retira bajo) Enviar 0

else if (digitalRead (botón) == Low &&! Toggle)

{

Serial.println ("apagar LED");

toggle = verdadero;

Xbee.write ("0");

El código requerido para el receptor:

#incluir

int led = 2;

int recibido = 0;

int i;

// para comunicarse con Zigbee

Zigbee SoftWareserial (13,12);

Configuración vacía ()

{

Serial.Begin (9600);

zigbee.begin (9600);

PinMode (LED, salida);

}

bucle vacío ()

{

// verifique si se reciben los datos

if (zigbee.available ()> 0)

{

recibido = zigbee.read ();

// Si los datos son 0, apague el LED

if (recibido == "0")

{

Serial.println ("apagar LED");

DigitalWrite (LED, bajo);

}

// Si los datos son 1, encienda el LED

más if (recibido == ‘1’)

{

Serial.println ("encender LED");

DigitalWrite (LED, alto);

}

}

Los fragmentos de código proporcionados demuestran el proceso de transmisión y recepción utilizando componentes básicos como botones y LED.Estos ejemplos son puertas de enlace para usted con el objetivo de reproducir sistemas de comunicación efectivos dentro de los marcos de IoT, similares a los empleados en modelos estándar de la industria.

La operación coordinada de dos módulos XBEE admite la comunicación Zigbee ininterrumpida entre Arduino Nano y Nodemcu.Cada botón presione transmite datos mientras proporciona simultáneamente retroalimentación inmediata a través del LED, lo que refleja los sistemas donde se enfatiza la seguridad de los datos reales.

Aplicaciones

Automatización del hogar y redes de malla

El módulo XBEE S2C mejora la automatización del hogar mediante la forma perfecta de redes de malla que conectan dispositivos dentro del hogar.Este módulo encuentra su nicho en la configuración que exige una comunicación estable y de baja latencia, realizada a través de los robustos protocolos Zigbee.Por lo general, encuentra un lugar en los sistemas de iluminación, seguridad y control climático, avanzando una atmósfera de hogar inteligente más interactiva e interconectada.Su habilidad para la autocuración dentro de la red de malla garantiza la continuidad del servicio, incluso cuando un nodo vacila, lo que aumenta la confiabilidad general y el dominio de la configuración.

Aplicaciones industriales y comunicaciones de mediano alcance

Dentro del mundo industrial, el módulo XBEE S2C es una opción preferida para la comunicación de mediano alcance, fomentando la consistencia en las rutas de comunicación clave para los procesos industriales automatizados.Esto incluye monitorear y controlar el equipo de fábrica, y prospera en escenarios en los que los entornos duros hacen que las soluciones con cable sean menos factibles.Aprovechar este módulo refleja una inclinación creciente hacia la digitalización, mejorar la eficiencia industrial y minimizar el tiempo de inactividad.Puede reflexionar sobre su potencial para reinventar la fabricación tradicional integrando el análisis de datos real y el monitoreo de equipos vigilantes, lo que generó curiosidad sobre su impacto en la productividad.

Automatización de edificios comerciales

El módulo extiende su utilidad a la automatización comercial de edificios, racionalizando el funcionamiento de los sistemas HVAC, la iluminación y las infraestructuras de seguridad.Dicha integración le brinda la construcción de la oportunidad de lograr un excelente grado de eficiencia energética, alineándose con el impulso moderno hacia la conciencia ambiental.Su destreza de comunicación facilita la integración con los marcos existentes, apoyando la adaptabilidad y el crecimiento.Las experiencias prácticas de estas aplicaciones a menudo muestran una marcada disminución en los costos operativos, destacando el papel del módulo XBEE S2C en la disminución de la huella ambiental de las instalaciones comerciales.

Sistemas de energía inteligente

En el dominio de los sistemas de energía inteligente, el módulo XBEE S2C mejora la gestión y distribución de la energía dentro de las redes inteligentes.Permite el intercambio de datos real entre fuentes de energía y consumidores, optimizando la asignación de energía y minimizando el desperdicio.Puede organizar el uso de electrodomésticos por puntos de precio reales o demandas máximas anticipadas, lo que se traduce en notables ahorros de energía.Armado con protocolos de comunicación seguros, el módulo respalda la gestión de fuentes de energía renovables descentralizadas, un paso adelante para garantizar prácticas energéticas sostenibles para las generaciones futuras.Tales desarrollos enfatizan su potencial para revisar los patrones de consumo de energía, resonando con los objetivos globales de sostenibilidad.
