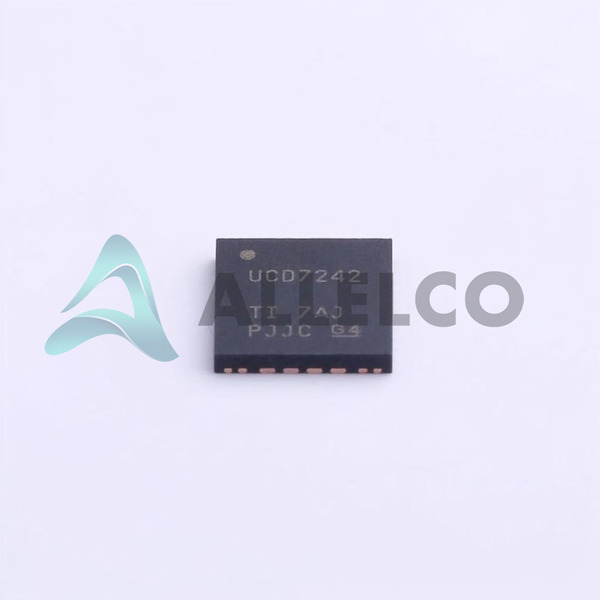

UCD7242RSJR Image
UCD7242RSJR Image - 1
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

UCD7242RSJR - Texas Instruments

Fabricante Número de pieza
UCD7242RSJR
Fabricante
Texas Instruments
Allelco Número de pieza
32D-UCD7242RSJR
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
IC REG BUCK 10A DL 32VQFN
Embalaje
32-VQFN-HR (6x6)
Ficha de datos
1.UCD7242RSJR.pdf ...

Hoja de datos HTML

UCD7242.pdf

Diseño/especificación de PCN

Cylindrical Battery Holders.pdf

Embalaje de PCN

2.73KHz.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 9482
  • Precio unitario: $2.891
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $2.891 $2.89
10+ $2.753 $27.53
30+ $2.669 $80.07
100+ $2.599 $259.90
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas UCD7242RSJR
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - UCD7242RSJR con especificaciones similares a Texas Instruments - UCD7242RSJR

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Voltaje - Salida (Min / Fijo) -
Salida de voltaje - (Max) -
Tensión - Entrada (Min) 4.75V
Tensión - Entrada (Max) 18V
topología Buck
rectificador síncrono Yes
Paquete del dispositivo 32-VQFN-HR (6x6)
Serie -
Paquete / Cubierta 32-PowerVFQFN
Atributo del producto Valor del atributo
Paquete Tape & Reel (TR)
Tipo de salida -
Configuración de salida Positive
Temperatura de funcionamiento -40°C ~ 125°C (TJ)
Número de salidas 2
Tipo de montaje Surface Mount
Función Step-Down
Frecuencia - Conmutación 300kHz ~ 2MHz
Corriente - Salida 10A
Número de producto base UCD7242

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Affected
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

UCD7242RSJR

Fabricante

Instrumentos de Texas

Introducción

El UCD7242RSJR es un circuito integrado de administración de energía (PMIC) que se centra en la regulación de voltaje de baja DC-DC.

Características del producto y rendimiento

Regulador de dólar síncrono de doble canal

Frecuencia de conmutación programable de 300kHz a 2MHz

Admite rectificación sincrónica de alta eficiencia

Voltaje de referencia de precisión

Controladores integrados de MOSFET

Protección contra sobrecorriente y sobretemperatura

Comienzo suave ajustable

Señal de salida de alimentación buena

UVLO, OVP, OTP para una protección mejorada

Ventajas de productos

La alta integración reduce el recuento de materiales y la complejidad del sistema

La frecuencia de conmutación flexible permite la optimización entre la eficiencia y el tamaño del componente

Rango de temperatura de funcionamiento extendido adecuado para aplicaciones industriales

Alta capacidad de corriente para aplicaciones exigentes

Parámetros técnicos clave

Rango de voltaje de entrada: 4.75V a 18V

Corriente de salida: 10a por canal

Rango de frecuencia de conmutación: 300 kHz a 2MHz

Rango de temperatura de funcionamiento: -40 ° C a 125 ° C

Tipo de montaje: soporte de superficie

Paquete: 32-Powervfqfn

Características de calidad y seguridad

Apagado térmico incorporado

Protección contra sobrecorriente

Bloqueo de bajo voltaje (Uvlo)

Protección contra sobretensión

Programable bajo umbral de voltaje

Salida de indicación de falla

Compatibilidad

Compatible con una amplia gama de voltajes de entrada y varios dispositivos aguas abajo que requieren conversión de voltaje descendente

Áreas de aplicación

Computación

Telecomunicaciones

Industrial

Networking

Ciclo de vida del producto

Estado activo del producto sin indicios de interrupción cercana

Varias razones clave para elegir este producto

Proporciona una conversión de potencia eficiente con alta salida de corriente

Adaptable a una variedad de necesidades de gestión de energía con características ajustables

Operación confiable en un amplio rango de temperatura, mejorando la robustez del sistema

La solución altamente integrada simplifica el diseño y reduce el tiempo al mercado

Respaldado por la reputación de confianza de Texas Instruments por calidad y rendimiento
