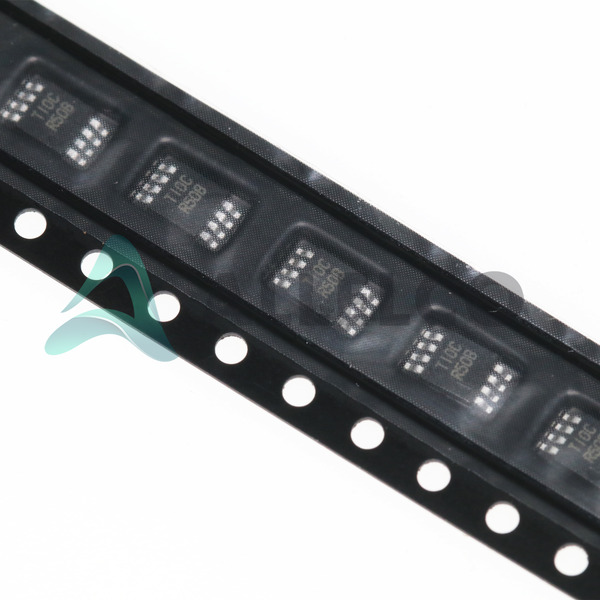

Número de pieza del fabricante
Ref5025IDGKT
Fabricante
Instrumentos de Texas
Introducción
Precisión, bajo ruido, bajo referencia de voltaje de deriva IC
Características del producto y rendimiento
Voltaje de salida fijo de alta precisión de 2.5V
Capacidad de corriente de salida de 10 mA
Excelente coeficiente de temperatura a 3 ppm/° C
Ruido de salida muy bajo a 7.5 µVP/V sobre 0.1Hz a 10Hz
El voltaje de entrada amplio varía de 2.7V a 18V
Baja corriente de suministro de 1.2MA
Funciona en un amplio rango de temperatura de -40 ° C a 125 ° C
Diseñado en un pequeño paquete de 8 vSsop para ahorrar espacio
Ventajas de productos
La tolerancia excepcional de ± 0.05% garantiza la precisión
Ultra-estable a través de la temperatura y el tiempo, aumentando la precisión del sistema
Ruido de bajo rendimiento propicio para circuitos analógicos sensibles
Puede impulsar cargas capacitivas, mejorando la versatilidad
La alta relación de rechazo de la fuente de alimentación (PSRR) mantiene la estabilidad de la salida
Parámetros técnicos clave
Voltaje de salida: 2.5V fijo
Corriente de salida: 10 mA
Tolerancia de precisión inicial: ± 0.05%
Coeficiente de temperatura: 3ppm/° C
Ruido de salida: 7.5 µVPP/V (0.1Hz a 10Hz)
Rango de voltaje de entrada: 2.7V a 18V
Corriente de suministro: 1.2MA
Rango de temperatura de funcionamiento: -40 ° C a 125 ° C
Características de calidad y seguridad
El rango de temperatura de funcionamiento robusto asegura la confiabilidad en condiciones duras
Protección de apagado térmico incorporado
Compatibilidad
Compatible con múltiples aplicaciones que requieren un voltaje de referencia estable
Funciona con una amplia gama de voltajes de entrada para un diseño de sistema flexible
Áreas de aplicación
Instrumentación de precisión
Convertidores analógicos a digitales (ADC) y convertidores digitales a analógicos (DAC)
Sistemas de adquisición de datos
Equipo médico
Automatización industrial
Equipo operado por batería
Ciclo de vida del producto
Estado: Activo
No se acerca a la interrupción, reemplazos o actualizaciones fácilmente disponibles
Varias razones clave para elegir este producto
La referencia de alta precisión garantiza la precisión del sistema para aplicaciones críticas
Beneficios de bajo rendimiento de ruido Sistemas electrónicos de alta sensibilidad
Amplio rango operativo adecuado para diversos usos de médicos a industriales
Estabilidad de temperatura líder en la industria para operaciones confiables en condiciones variables
Paquete compacto adecuado para diseños con restricciones espaciales
Ofrecido por Texas Instruments, un fabricante de buena reputación con un amplio soporte y recursos
