Número de pieza del fabricante
Lmc7221aim5x
Fabricante
Instrumentos de Texas
Introducción
El LMC7221AIM5X es un comparador lineal de uso general de los instrumentos de Texas, diseñados para aplicaciones que requieren un bajo consumo de energía y un amplio rango de voltaje operativo.
Características del producto y rendimiento
Comparador lineal de propósito general
Elemento comparador único
Tipo de salida de drenaje abierto para interfaz flexible
Funciona con voltajes de suministro de 2.7V a 15V, o ± 1.35V a ± 7.5V para suministros duales
Voltaje de compensación de entrada máxima: 5 mv @ 5V
Corriente de polarización de entrada ultra baja: 0.04pa @ 5V, reduciendo el consumo de energía
Capacidad de corriente de salida de 30 mA
Corriente inactiva baja: máximo 14 µA, mejora de la duración de la batería en aplicaciones portátiles
Relación de rechazo de modo de modo común alta (CMRR) de 75dB y relación de rechazo de la fuente de alimentación (PSRR) de 80dB para un rendimiento estable bajo variables suministros de alimentación
Retraso de propagación máxima de 10 µs para una respuesta oportuna
Rango de temperatura de funcionamiento de -40 ° C a 85 ° C
Ventajas de productos
El consumo de energía excepcionalmente bajo se adapta a dispositivos con batería
El rango de voltaje de funcionamiento amplio permite flexibilidad en varios entornos de energía
La corriente de sesgo de entrada ultra baja minimiza los errores en los circuitos de sensores de alta impedancia
Alto CMRR y PSRR aseguran la estabilidad en las condiciones de suministro fluctuantes
Parámetros técnicos clave
Voltaje de suministro: 2.7V ~ 15V único, ± 1.35V ~ 7.5V Dual
Voltaje de compensación de entrada (máximo): 5 mv @ 5V
Corriente de sesgo de entrada (máximo): 0.04pa @ 5V
Corriente de salida (TYP): 30 mA
Corriente inactiva (máx): 14 µA
CMRR, PSRR (TYP): 75DB CMRR, 80db PSRR
Retraso de propagación (máximo): 10 µs
Temperatura de funcionamiento: -40 ° C ~ 85 ° C
Características de calidad y seguridad
Diseñado para los rigurosos estándares de calidad de Texas Instruments, asegurando la confiabilidad y la estabilidad del rendimiento en una amplia gama de aplicaciones y entornos.
Compatibilidad

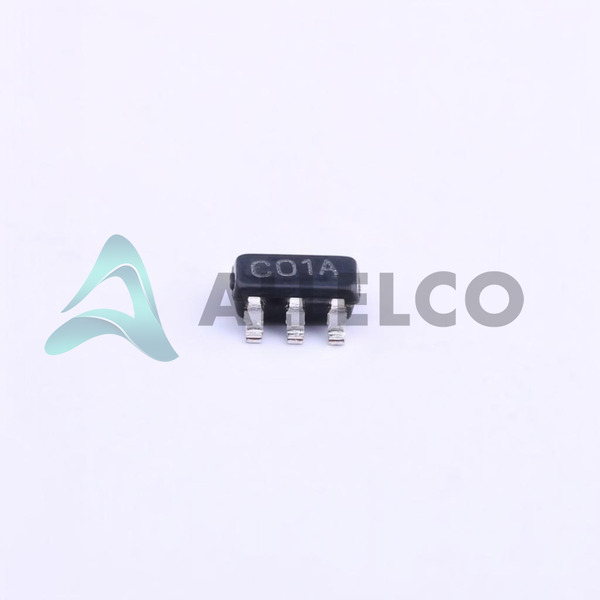

Ubicado en un paquete SC-74A, SOT-753, es compatible con la tecnología de montaje en superficie, lo que lo hace adecuado para diseños PCB compactos y de alta densidad.
Áreas de aplicación
Adecuado para sistemas de gestión de energía y baterías, circuitos de interfaz de sensores y cualquier aplicación que requiera comparación de voltaje eficiente y confiable.
Ciclo de vida del producto
El LMC7221aim5x está marcado como obsoleto, lo que indica que está cerca del final de su ciclo de vida de producción.Los usuarios deben verificar si hay reemplazos o actualizaciones disponibles.
Varias razones clave para elegir este producto
Bajo consumo de energía y alta eficiencia para dispositivos operados por baterías
El rango de voltaje de funcionamiento flexible acomoda varias fuentes de energía
High CMRR y PSRR mejoran la estabilidad de rendimiento
Corriente de polarización de entrada ultra baja ideal para interfaces de sensores de alta impedancia
Compatible con procesos modernos de fabricación de montaje en superficie
El estado obsoleto solicita la consideración para alternativas a prueba de futuro
