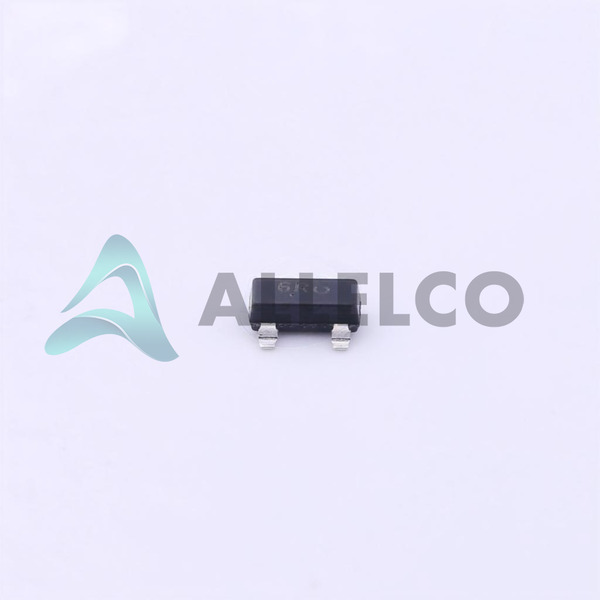

MMBFJ112 (1)
Número de pieza del fabricante
Mmbfj112
Fabricante
onde
Introducción
Transistor JFET N-Channel diseñado para aplicaciones de conmutación de alto rendimiento.
Características del producto y rendimiento
Estado activo del producto que indica una producción y disponibilidad continua.
Configuración de canal N para conducción y conmutación eficientes.
Alto voltaje de descomposición de 35 V para una operación robusta.
Voltaje de corte bajo de 1 V para un control preciso del estado fuera del estado.
Opera de manera efectiva dentro de un amplio rango de temperatura de -55 ° C a 150 ° C.
Montaje de superficie compacto TO-236-3, SC-59, paquete SOT-23-3 para diseños de ahorro de espacio.
Resistencia: RDS (ON) de 50 ohmios para bajas pérdidas de conducción en el estado.
Disipación máxima de potencia de 350 MW para operación confiable en diversas condiciones.
Ventajas de productos
Alta capacidad de respuesta del circuito de mejora de la velocidad de conmutación.
La corriente de baja fuga mejora la eficiencia y la duración de la batería en aplicaciones portátiles.
La alta impedancia de entrada minimiza el efecto en las etapas de circuito anteriores.
MMBFJ112 (2)
Parámetros técnicos clave
Voltaje - Desglose (V (BR) GSS): 35 V
Current - Drain (IDSS) @ VDS (VGS = 0): 5 mA @ 15 V
Voltaje - Corte (VGS OFF) @ id: 1 V @ 1 µA
Resistencia - RDS (ON): 50 ohmios
Rango de temperatura de funcionamiento: -55 ° C a 150 ° C
Potencia - Max: 350 MW
Características de calidad y seguridad
Construido con altos estándares de la industria que garantizan confiabilidad y rendimiento a largo plazo.
Gestión térmica robusta para la operación en condiciones extremas.
Compatibilidad
Compatible con otros componentes empaquetados SOT-23-3 que permiten diseños de PCB estandarizados.
Adecuado para su uso en configuraciones de montaje de alta densidad.
Áreas de aplicación
Circuitos de gestión de energía
Amplificadores de alta frecuencia
Interruptores analógicos
Procesamiento de señal
Telecomunicaciones
Dispositivos informáticos
Ciclo de vida del producto
Estado activo sin indicación actual de interrupción.
Disponibilidad a largo plazo para diseños y producción en curso.
Varias razones clave para elegir este producto
Rendimiento estable y confiable en condiciones exigentes.
Diseño óptimo para altas velocidades de conmutación, mejorando la capacidad de respuesta de la aplicación.
La calidad de fabricación y soporte de calidad de Onsemi para requisitos de alto volumen.
Potencial de aplicación amplio, desde la electrónica de consumo hasta los sistemas industriales.
Soporte técnico y documentación disponible en Onsemi para facilitar la integración del producto.
Factor de forma compacta adecuada para ensamblajes electrónicos miniaturizados.
