XC2S15-5TQG144I FPGA: Características, aplicaciones, alternativas y especificaciones

El XC2S15-5TQG144I es un FPGA flexible y asequible (matriz de compuerta programable de campo) de la familia Spartan-II de AMD Xilinx.Tiene 432 celdas lógicas, 86 pines de entrada/salida, y puede manejar una amplia gama de tareas digitales.Con memoria incorporada, bajo consumo de energía y una rápida velocidad de procesamiento de hasta 200 MHz, este FPGA es excelente para aplicaciones como el control del dispositivo, el procesamiento de señales y el cifrado de seguridad.Esta guía explica sus características, cómo funciona, dónde se puede usar y por qué es una buena opción para muchos proyectos.

Catalogar

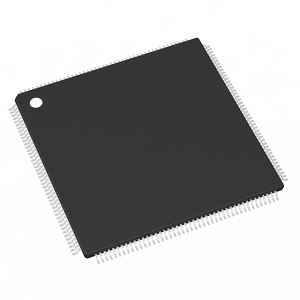

Descripción general de XC2S15-5TQG144I

El XC2S15-5TQG144I, parte de la familia Xilinx Spartan-II FPGA de AMD, sirve como una solución lógica programable rentable adaptada para una variedad de aplicaciones.Con 432 celdas lógicas y 15,000 puertas del sistema, maneja eficientemente diseños de complejidad moderados.La unidad incluye 96 bloques lógicos configurables (CLB) y 16,384 bits de RAM totales, que facilitan las capacidades de programación y manejo de datos versátiles.Admite 86 pines de E/S y viene en un paquete plano quad delgado de 144 pines (TQFP) que se adapta a entornos compactos e integrados.Funcionando a un voltaje central de 2.5V, el XC2S15-5TQG144I entera un equilibrio óptimo entre el rendimiento y la eficiencia energética, adecuada para diseños que exigen un bajo consumo de energía.También está diseñado para funcionar en una amplia gama de condiciones ambientales, con un rango de temperatura de funcionamiento de grado industrial de -40 ° C a +100 ° C.

Si está buscando una solución lógica programable confiable y rentable, el XC2S15-5TQG144I es una gran opción.Coloque sus órdenes a granel con nosotros para asegurar este poderoso FPGA con confianza.

XC2S15-5TQG144I Modelos CAD

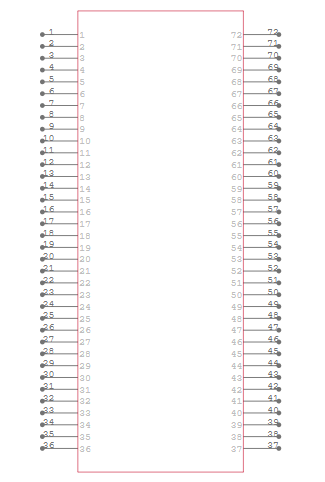

Símbolo XC2S15-5TQG144I

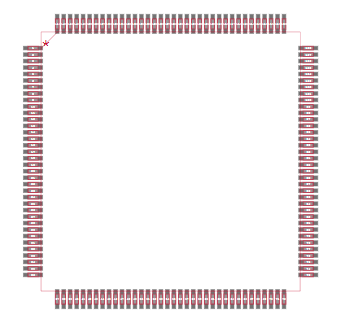

Fulta XC2S15-5TQG144I

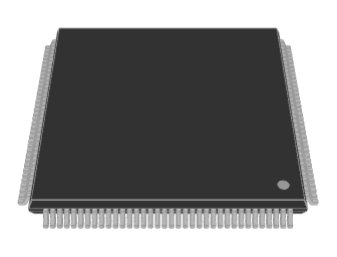

XC2S15-5TQG144I Modelo 3D

XC2S15-5TQG144I Características

•Recursos lógicos: El XC2S15-5TQG144I está equipado con 432 celdas lógicas y 96 bloques lógicos configurables (CLB).Estos recursos admiten hasta 15,000 puertas de sistema, lo que permite la implementación de circuitos y algoritmos digitales moderadamente complejos dentro de un solo chip.

•Memoria: Este FPGA contiene 16,384 bits de RAM integrado.Esta memoria incorporada facilita las operaciones eficientes de almacenamiento y recuperación de datos, para aplicaciones que requieren acceso rápido a conjuntos de datos o almacenamiento temporal durante las tareas de procesamiento.

•Capacidades de E/S: Con 86 pines de entrada/salida, este dispositivo ofrece extensas capacidades de interfaz.Estos pines son compatibles con múltiples estándares de interfaz, lo que permite una integración flexible con otros sistemas y periféricos digitales, mejorando la versatilidad del diseño general.

•Actuación: El FPGA admite velocidades de reloj del sistema de hasta 200 MHz.Esta capacidad de alta velocidad es adecuada para aplicaciones que requieren un procesamiento rápido y un alto rendimiento de datos, como procesamiento de video y protocolos de comunicación de alta velocidad.

•Fuente de alimentación: El requisito de voltaje central de 2.5V, con voltajes de E/S adicionales de 1.5V, 2.5V o 3.3V, garantiza un equilibrio entre el rendimiento y la eficiencia de la energía.Esta característica es importante para aplicaciones con batería o sensibles a la energía.

•Temperatura de funcionamiento: Diseñado para aplicaciones industriales, funciona dentro de un rango de temperatura de -40 ° C a +100 ° C.Este robusto rango de temperatura garantiza una operación confiable en una variedad de condiciones ambientales duras, desde ubicaciones industriales frías hasta entornos al aire libre o calentado.

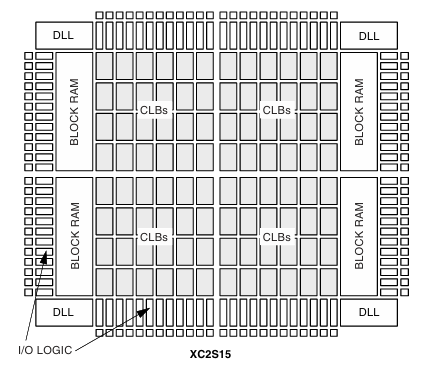

XC2S15-5TQG144I Diagrama de bloques

El XC2S15-5TQG144I Diagrama de bloques Representa la arquitectura interna del Spartan-II FPGA.En el núcleo del diagrama están Bloques lógicos configurables (CLB) , que sirven como recursos lógicos principales para implementar circuitos digitales personalizados.Estos CLB están organizados en una estructura similar a la cuadrícula y se pueden programar para realizar una variedad de funciones lógicas, incluida la lógica combinacional y secuencial.Alrededor de la matriz CLB se encuentran secciones de RAM de bloque dedicadas, que proporcionan almacenamiento de memoria en chip para almacenamiento en búfer de datos, estructuras FIFO y otras aplicaciones intensivas en memoria.Estos bloques de memoria mejoran la capacidad del FPGA para procesar datos de manera eficiente sin requerir RAM externa.El diagrama también destaca varios Bucle de retraso-bloqueado (DLL) Circuitos colocados en las cuatro esquinas del FPGA.Ayudan a reducir la fluctuación de reloj y mejorar la sincronización para operaciones de alta velocidad.Los bloques lógicos de E/S, ubicados a lo largo del perímetro, facilitan la comunicación entre el FPGA y los componentes externos.Estos bloques de E/S programables admiten varios estándares de voltaje y protocolos de datos, lo que hace que el XC2S15-5TQG144I sea adaptable para diversas aplicaciones, incluidos sistemas integrados, procesamiento de señales e interfaces de comunicación.

XC2S15-5TQG144I Especificaciones

Tipo	Parámetro
Fabricante	Amd xilinx
Serie	Spartan®-II
Embalaje	Bandeja
Estatus de parte	Obsoleto
Número de laboratorios/CLB	96
Número de elementos lógicos/celdas	432
Bits de RAM totales	16,384
Número de E/S	86
Número de puertas	15,000
Voltaje - suministro	2.375V ~ 2.625V
Tipo de montaje	Montaje en superficie
Temperatura de funcionamiento	-40 ° C ~ 100 ° C (TJ)
Paquete / estuche	144-LQFP
Paquete de dispositivos de proveedor	144-TQFP (20x20)
Número de producto base	XC2S15

Aplicaciones XC2S15-5TQG144I

Lógica aleatoria

Este FPGA puede reemplazar los circuitos lógicos discretos tradicionales, ofreciendo capacidades lógicas programables que mejoran la flexibilidad de diseño y permiten la prototipos y pruebas rápidas de los sistemas digitales.

Controladores de dispositivos

Es ideal para controlar dispositivos periféricos en sistemas integrados, como sensores, motores o pantallas, garantizar una comunicación y operación eficientes dentro de varios productos electrónicos.

Radio definida por software (SDR)

El XC2S15-5TQG144I se puede utilizar para implementar sistemas de radio definidos por software que sean adaptables a nuevas frecuencias y protocolos a través de actualizaciones de software, lo que lo hace adecuado para la comunicación moderna y las necesidades de transmisión.

Prototipos ASIC

Este FPGA sirve como una plataforma práctica para crear prototipos de circuitos integrados específicos de aplicaciones (ASIC), lo que permite validar e iterar los diseños antes de comprometerse con la fabricación final de chips.

Imagen médica

Admite el procesamiento de datos de alta velocidad requerido en dispositivos de imágenes médicas como escáneres de resonancia magnética y tomografía computarizada, facilitando el procesamiento y el análisis de imágenes.

Emulación de hardware informático

El FPGA puede emular otros componentes o sistemas de hardware, lo cual es valioso en las etapas de desarrollo para probar el software y la integración del sistema sin la necesidad de componentes de hardware reales.

Integrando múltiples SPLD

Al integrar múltiples dispositivos lógicos programables simples en un FPGA, simplifica la complejidad del diseño y reduce los requisitos de hardware, mejorando la confiabilidad y el rendimiento general del sistema.

Reconocimiento de voz

Es capaz de procesar algoritmos complejos para el reconocimiento de voz, lo que lo convierte en una buena opción para aplicaciones que requieren interacción a través de comandos de voz, como dispositivos inteligentes y sistemas interactivos.

Criptografía

El XC2S15-5TQG144I puede ejecutar algoritmos seguros de cifrado de datos y descifrado, protegiendo la información confidencial en comunicaciones y almacenamiento de datos.

Filtrado y codificación de comunicación

Realiza tareas de procesamiento de señales, como el filtrado y la codificación en telecomunicaciones para mantener la integridad de la señal y mejorar la eficiencia de la transmisión.

XC2S15-5TQG144I Partes similares

• XC2S150-5FG256I

• XC2S15-5VQG100I

• XC2S15-5VQG100C

XC2S15-5TQG144I Pasos de programación

La programación del XC2S15-5TQG144I FPGA implica varios pasos integrales para traducir e implementar efectivamente un diseño digital.Este FPGA, parte de la serie Spartan-II de AMD Xilinx, exige un enfoque sistemático desde la entrada de diseño hasta la programación de dispositivos.Aquí hay una guía integrada que detalla cada fase:

1. Entrada de diseño

El proceso comienza con la entrada de diseño, utilizando un lenguaje de descripción de hardware (HDL) como VHDL o Verilog.Esta etapa define la lógica digital y las operaciones funcionales de su FPGA.Debe describir con precisión el comportamiento y la estructura del sistema digital, que forma la base para los pasos posteriores.Herramientas como Xilinx ISE o Vivado ofrecen entornos integrados para facilitar este proceso.

2. Síntesis

Después de la entrada de diseño, el siguiente paso es la síntesis, donde se utiliza una herramienta de síntesis como la XST de Xilinx (tecnología de síntesis Xilinx).Esta herramienta transforma el código HDL en una representación a nivel de puerta conocida como Lista de red.La lista de red detalla los elementos lógicos, como puertas y chanclas, y sus interconexiones, que reflejan las funciones previstas del diseño HDL.Es una conversión que prepara el escenario para el diseño físico en el chip FPGA.

3. Implementación

La fase de implementación se subdivide en mapeo, colocación y enrutamiento. Cartografía implica asignar los elementos de la lista de redes a bloques lógicos configurables específicos (CLB) dentro del FPGA, con el objetivo de utilizar recursos de manera eficiente mientras cumple con los requisitos de diseño. Colocación Determina las ubicaciones físicas óptimas para los CLB en el chip FPGA, que es importante para minimizar los retrasos y la velocidad de maximización.Finalmente, enrutamiento Interconexta los elementos colocados utilizando los recursos de enrutamiento programables del FPGA, asegurando que las conexiones se adhieran a limitaciones físicas y de rendimiento, buenas para la funcionalidad y la eficiencia del FPGA.

4. Definición de restricción

Junto con la implementación, se necesita definir limitaciones.Esto implica crear un archivo de restricciones de usuario (UCF) que especifique requisitos de diseño como el tiempo, las asignaciones de pines y otros detalles de configuración.Estas restricciones guían las herramientas de implementación para adherirse a las especificaciones de diseño y garantizar un rendimiento óptimo en las aplicaciones.

5. Generación Bittream

Una vez que el diseño pasa con éxito a través de la implementación y cumple con todas las restricciones especificadas, el siguiente paso es la generación de BitStream.Se crea un archivo bitstream;Contiene todos los datos de configuración necesarios para el FPGA.Este archivo sirve como plano que programa el FPGA para realizar las operaciones deseadas.

6. Programación de dispositivos

Finalmente, el archivo BitStream se usa para programar el XC2S15-5TQG144I FPGA.La programación se puede realizar a través de varios modos de configuración.En Modo de serie maestra, el FPGA lee autónomos los datos de configuración de un PROM serie adjunto, mientras que en Modo de serie esclavo, un dispositivo maestro externo, como un microcontrolador, transmite en serie los datos de configuración al FPGA.Cada modo tiene sus ventajas y se selecciona en función de los requisitos de aplicación específicos.Asegurar el modo de programación correcto y el manejo adecuado del archivo BitStream para la operación exitosa del FPGA.

XC2S15-5TQG144I Ventajas

Desarrollo rápido

El XC2S15-5TQG144I está diseñado para cambios rápidos y actualizaciones porque puede reprogramarse.Esto significa que puede probar y mejorar los diseños sin necesidad de hardware nuevo para cada pequeño cambio.Como resultado, los productos se pueden desarrollar más rápido, lo que reduce el tiempo que lleva llevarlos al mercado.

Flexibilidad

Dado que el XC2S15-5TQG144I es reprogramable, sus funciones se pueden actualizar para satisfacer nuevos estándares de tecnología o necesidades del proyecto.En lugar de reemplazar el hardware, simplemente puede modificar su configuración.Esta flexibilidad es útil en las industrias que cambian rápidamente, asegurando que el FPGA se mantenga relevante con el tiempo.

Integración

El XC2S15-5TQG144I incluye muchas celdas lógicas, pines de entrada/salida y memoria incorporada en un solo dispositivo.Esto permite combinar múltiples funciones en un chip, reduciendo la necesidad de componentes adicionales.Al simplificar el diseño, este FPGA reduce los costos y ahorra espacio, lo que lo hace ideal para aplicaciones complejas y compacta.

XC2S15-5TQG144I Dimensiones de envasado

Las dimensiones de embalaje para el XC2S15-5TQG144I se enumeran en la tabla a continuación, detallando sus especificaciones físicas, incluidos el tipo de paquete, la huella, la altura y la masa:

Parámetro	Valor
Tipo de paquete	TQFP-144
E/S máxima	92
Pitch Lead (MM)	0.5
Área de huella	22 mm × 22 mm
Altura (mm)	1.6
Misa (g)	1.4

XC2S15-5TQG144I Fabricante

El XC2S15-5TQG144I es un FPGA de la familia Spartan-II, desarrollada y fabricada originalmente por Xilinx Inc., una compañía de semiconductores líder que se especializa en dispositivos lógicos programables.En 2020, Xilinx fue adquirido por Micro dispositivos avanzados (Amd), convirtiendo a AMD en el fabricante oficial y propietario de la línea de productos Spartan-II, incluido el XC2S15-5TQG144I.Mientras que AMD ahora supervisa la cartera de FPGA de Xilinx, incluidas generaciones más avanzadas para aplicaciones modernas.

Conclusión

El XC2S15-5TQG144I es un FPGA confiable y fácil de usar que ayuda a diseñar y probar circuitos digitales rápidamente.Dado que se puede reprogramarse, es útil para proyectos que necesitan actualizaciones o cambios con el tiempo.Su fuerte rendimiento, bajo uso de energía y su capacidad para manejar tareas complejas lo convierten en una excelente opción para industrias como imágenes médicas, sistemas de comunicación y dispositivos inteligentes.
